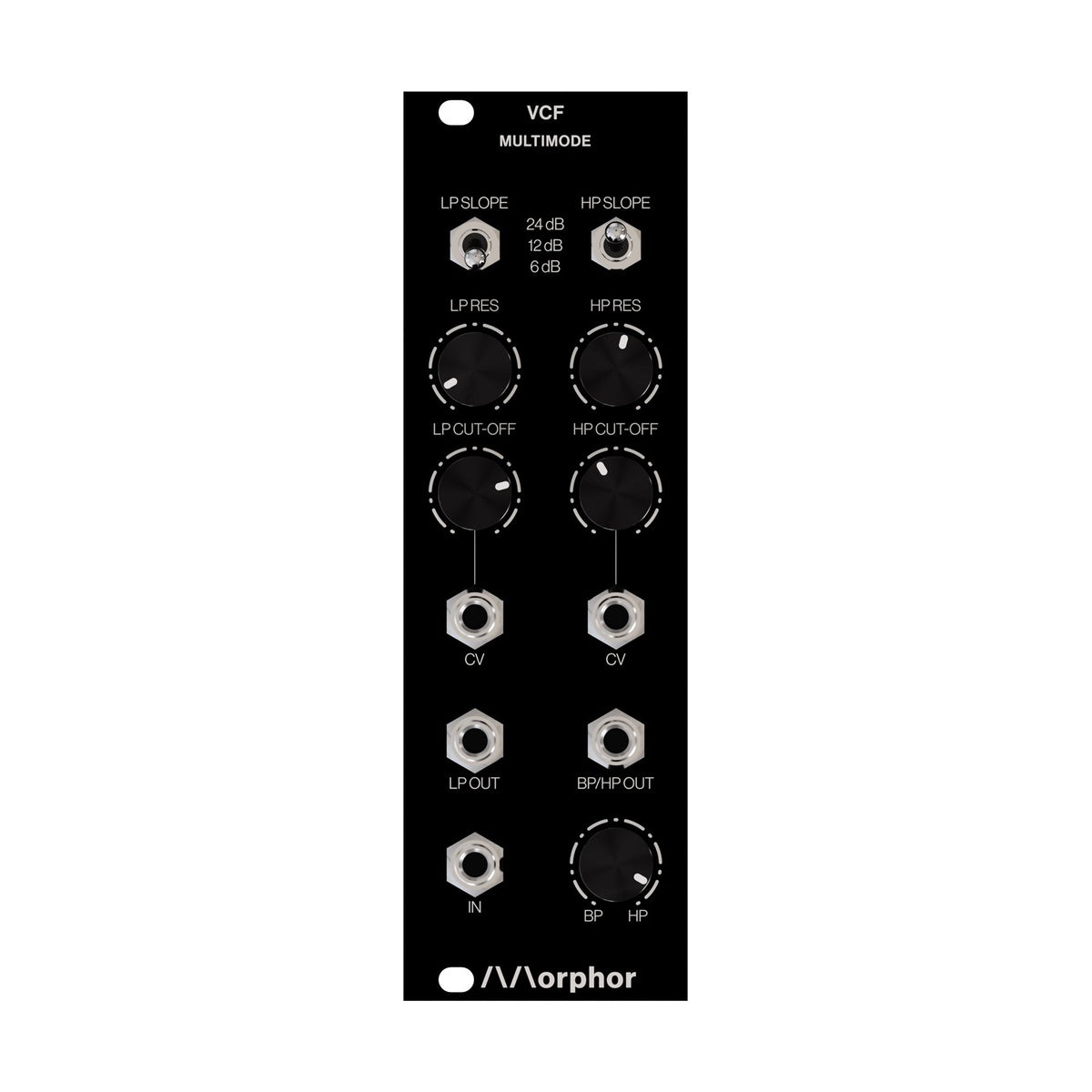

Morphor VCF

Morphor VCF – Multimode — analogowy filtr wielotrybowy w formacie Eurorack 8HP, zbudowany wokół dwóch niezależnych rdzeni: dolnoprzepustowego i górnoprzepustowego. Każda sekcja ma własne pokrętło cutoff przemiatające cały zakres słyszalny, bipolarne wejście CV oraz osobną regulację rezonansu, a przełącznik slope zmienia stromość zbocza między 6, 12 i 24 dB na oktawę niezależnie dla każdego filtra. Kontrola BP/HP Mix miesza wyjście pasmowoprzepustowe z górnoprzepustowym, dając płynne przejście między charakterem bandpass a czystym highpass. Rezonans podkręcony wystarczająco wysoko wprowadza oba filtry w autooscylację, zamieniając moduł w dodatkowe źródło dźwięku sinusoidalnego.

Dwa niezależne rdzenie filtra zamiast jednego kompromisu

Typowy filtr multimode przełącza jeden rdzeń między trybami LP, HP i BP, więc w danej chwili dostępny jest tylko jeden charakter brzmienia. VCF Multimode ma dwa osobne rdzenie - LP i HP - pracujące jednocześnie, każdy ze swoim cutoff, rezonansem i wyborem stromości zbocza. Dzięki temu można prowadzić rezonansowe przemiatanie dolnoprzepustowe na jednym sygnale, jednocześnie kształtując górę pasma tego samego lub innego źródła drugą sekcją, bez przełączania trybów w trakcie gry.

Autooscylacja jako darmowy generator i płynne miksowanie BP/HP

Podkręcenie rezonansu obu sekcji do maksimum wprowadza filtr w autooscylację, dającą czyste sygnały sinusoidalne bez dodawania oscylatora do patcha - przydatne przy budowaniu dzwonowych, metalicznych tonów albo dodatkowego głosu modulacyjnego. Kontrola BP/HP Mix pozwala płynnie przechodzić między silnym pasmowoprzepustowym charakterem a czystym highpass, więc jeden knob zastępuje osobny moduł filtra pasmowoprzepustowego przy projektowaniu wąskich, rezonansowych barw.

KLUCZOWE CECHY

• 100% analogowa ścieżka sygnałowa
• Niezależne rdzenie filtra: dolnoprzepustowy i górnoprzepustowy
• Wybór stromości zbocza dla każdej sekcji: 6, 12 lub 24 dB/oktawę
• Osobna regulacja rezonansu dla każdej sekcji, z możliwością autooscylacji
• Wejście CV cutoff dla sekcji LP oraz dla sekcji HP/BP
• Kontrola BP/HP Mix
• Mono wejście, wyjście LP oraz wyjście BP/HP

SPECYFIKACJA TECHNICZNA

• Szerokość: 8 HP
• Wysokość: 3U
• Głębokość modułu: 40 mm
• Masa: 111 g
• Gniazdo zasilania: 16-pin
• Pobór prądu: +12V 35 mA, -12V 50 mA, +5V 0 mA
