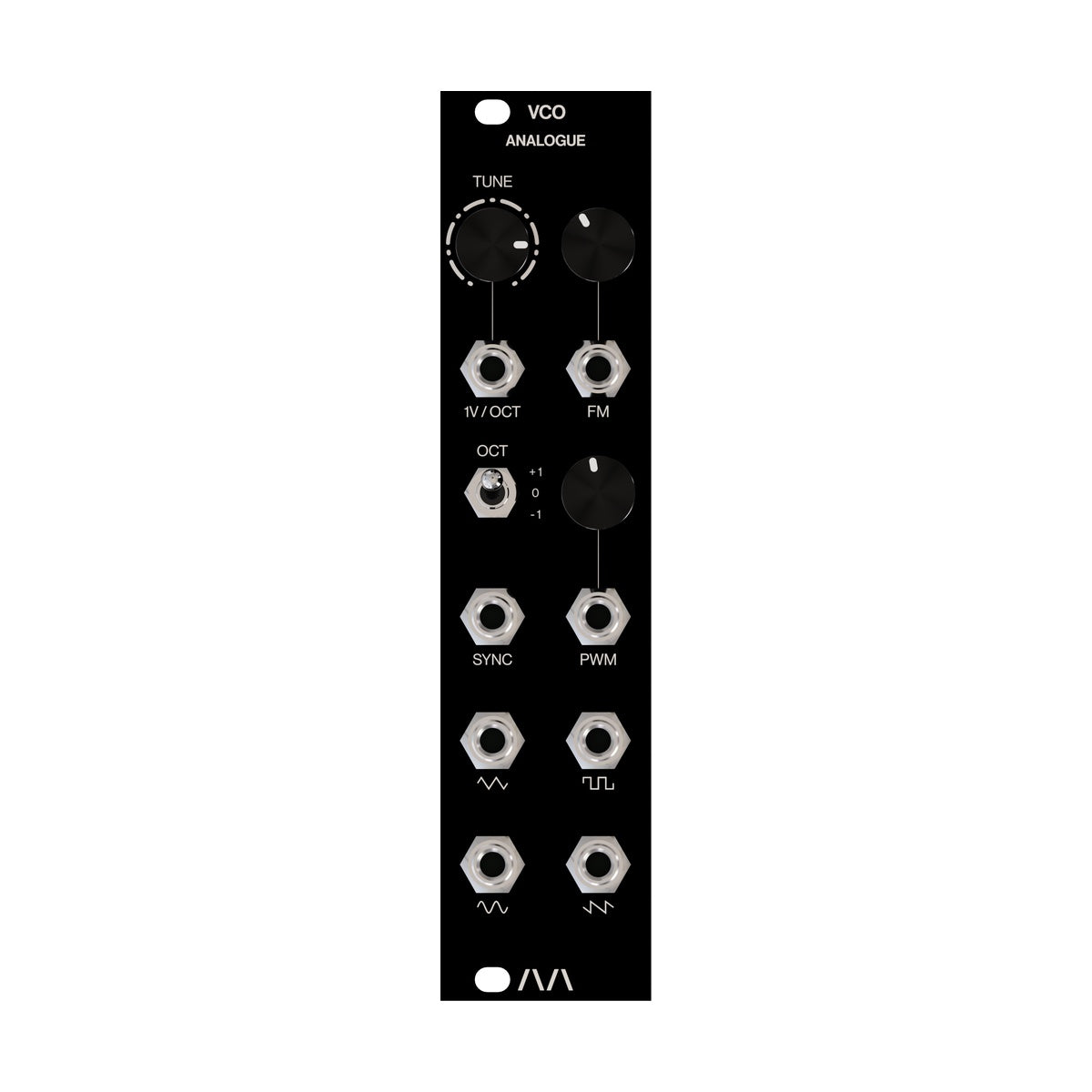

Morphor VCO

Morphor VCO – w pełni analogowy oscylator sterowany napięciem do systemów Eurorack, zbudowany wokół architektury układu 3340, w formacie 6 HP. Moduł udostępnia cztery niezależne wyjścia fal - trójkąt, sinus, kwadrat i piłę - z każdego gniazda jednocześnie, co pozwala mieszać kilka kształtów fali z jednego oscylatora bez dokładania dodatkowego stopnia mieszającego. Trzypozycyjny przełącznik oktaw przesuwa zakres strojenia skokowo, a osobny gałka tune wraz z wejściem CV i tłumionym wejściem FM dają precyzyjną kontrolę wysokości dźwięku zarówno przy strojeniu ręcznym, jak i modulacji z sekwencera lub innego oscylatora. Wejście hard sync oraz modulacja szerokości impulsu (PWM) rozszerzają moduł o techniki syntezy wykraczające poza podstawowe formy fali.

Fundament brzmieniowy oparty o klasyczny chip 3340

Architektura 3340, znana z wielu klasycznych syntezatorów analogowych, odpowiada za charakterystyczną stabilność strojenia oraz ciepłą barwę fal generowanych analogowo, bez cyfrowego przetwarzania sygnału na żadnym etapie toru. Taki fundament brzmieniowy pozwala budować partie basowe i sekcje leadowe o klasycznym, analogowym charakterze, jednocześnie korzystając z nowoczesnej, zminiaturyzowanej implementacji układu w kompaktowej obudowie modułu Eurorack.

Kompaktowy format bez kompromisów funkcjonalnych

Przy szerokości zaledwie 6 HP moduł mieści cztery jednoczesne wyjścia fal, hard sync, PWM oraz tłumione wejście FM - zestaw funkcji typowo spotykany w oscylatorach o znacznie większej szerokości panelu. Ma to bezpośrednie znaczenie przy budowie większych systemów modularnych, gdzie przestrzeń w skrzynce jest zasobem ograniczonym, a każdy zaoszczędzony HP pozwala dołożyć kolejny moduł filtra, obwiedni czy sekwencera bez rezygnacji z pełnej funkcjonalności oscylatora.

KLUCZOWE CECHY

• W pełni analogowa architektura oparta na układzie 3340
• Cztery jednoczesne wyjścia: trójkąt, sinus, kwadrat, piła
• Trzypozycyjny przełącznik oktaw
• Tłumione wejście FM i wejście CV do strojenia
• Modulacja szerokości impulsu (PWM)
• Wejście hard sync

SPECYFIKACJA TECHNICZNA

• Typ modułu: analogowy oscylator sterowany napięciem (VCO)
• Szerokość panelu: 6 HP
• Wysokość panelu: 3 U
• Głębokość modułu: 25 mm
• Wymiary: 128,5 x 30,3 x 25 mm
• Masa: 111 g
• Złącze zasilania: 16-pinowe
• Pobór prądu +12V: 26 mA
• Pobór prądu -12V: 23 mA
• Pobór prądu +5V: 0 mA
