PreSonus NSB 32.16

PreSonus NSB 32.16 – sieciowy stagebox AVB z 32 zdalnie sterowanymi przedwzmacniaczami XMAX, 32 wejściami liniowymi, 16 wyjściami XLR, 2 wyjściami cyfrowymi AES3 i wbudowanym 2-portowym przełącznikiem AVB. Format 3U, waga 4,6 kg. Kompatybilny z konsoletami i mikserami rackowym serii StudioLive III.

NSB 32.16 to dedykowany węzeł wejściowo-wyjściowy projektowany pod jeden scenariusz: usunięcie analogowej wężownicy ze sceny do FOH przez zastąpienie jej pojedynczym kablem Ethernet (CAT5e/CAT6). Jeden przewód przenosi 32 kanały audio w każdą stronę, zdalne sterowanie przedwzmacniaczami, phantom power per kanał i sygnały do systemu EarMix – bez jakiejkolwiek degradacji sygnału na długich odcinkach kabla i bez dodatkowych urządzeń pośredniczących.

Zdalna kontrola przedwzmacniaczy i kompensacja gainu

Wszystkie 32 przedwzmacniacze XMAX klasy A sterowane są zdalnie z konsolety Series III lub przez oprogramowanie UC Surface na tablecie lub laptopie – bez potrzeby podchodzenia do stageboxa. Zakres regulacji gainu wynosi 0–60 dB z dokładnością ±1 dB. Kluczową właściwością NSB 32.16 jest onboard DSP z kompensacją gainu: w scenariuszu wielomikserowym (np. FOH + monitor + broadcast) każdy mikser w sieci może regulować poziom wejścia niezależnie względem poziomu ustawionego przez mikser master – bez wpływu na pozostałe miksery w sieci. Phantom power 48 V z przełączaniem per kanał.

Topologie sieciowe i rozbudowa systemu

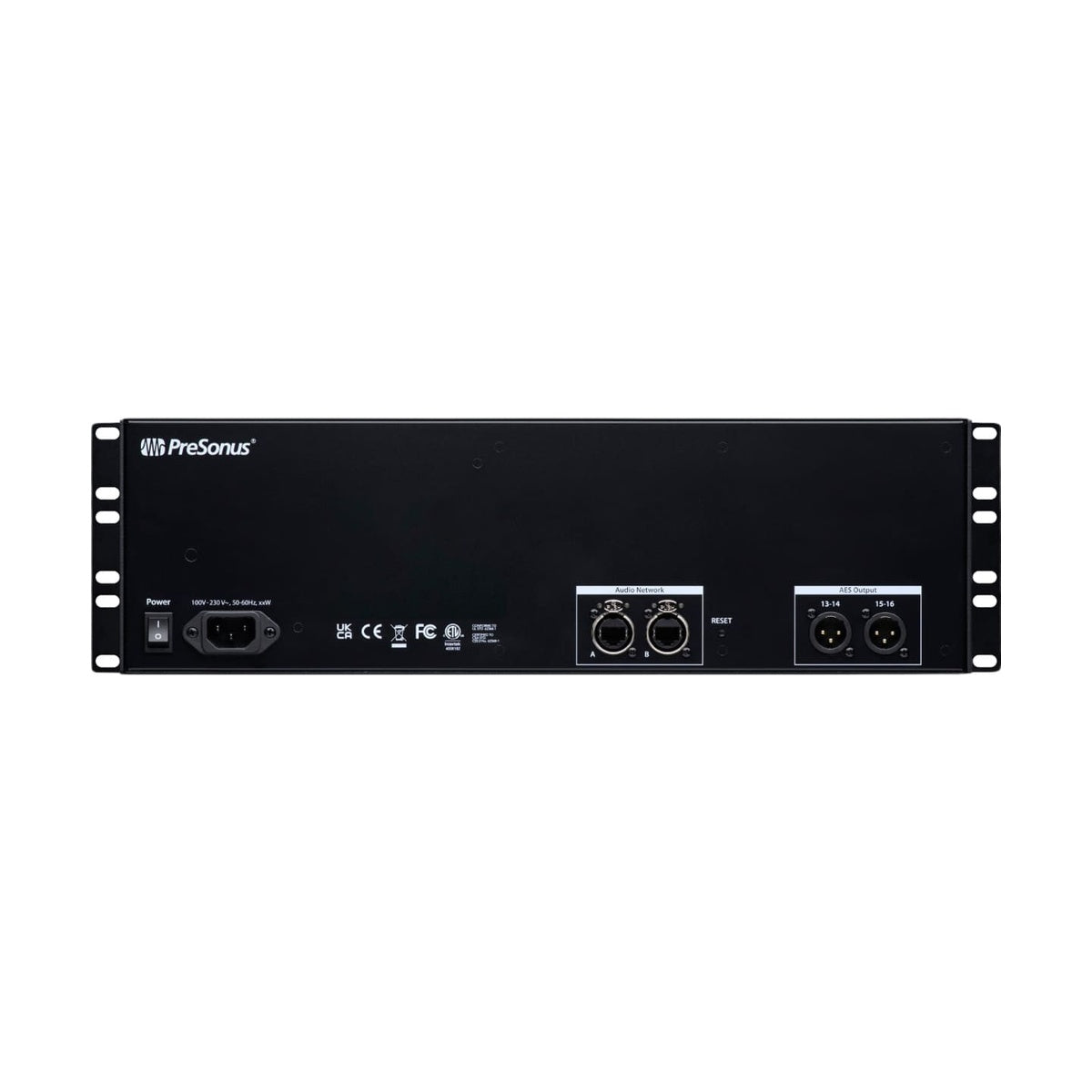

Wbudowany 2-portowy przełącznik AVB z locking XLR Ethernet umożliwia podłączenie NSB 32.16 bezpośrednio do miksera (direct connect) lub łańcuchowanie wielu stagebocsów w daisy-chain bez dodatkowego switcha sieciowego. W przypadku większych instalacji dostępny jest opcjonalny przełącznik SW5E AVB z pięcioma portami locking XLR Ethernet. Sygnał z jednego NSB 32.16 może jednocześnie zasilać wiele mikserów na tej samej sieci AVB – FOH, monitory i broadcast pobierają ten sam stream, każdy z niezależną regulacją poziomu. Obudowa stalowa 3U z regulowanymi uszami umożliwia montaż I/O z przodu lub tyłu szafy, w pozycji flush lub recessed – zgodna z większością stage pocketów instalacyjnych.

KLUCZOWE CECHY

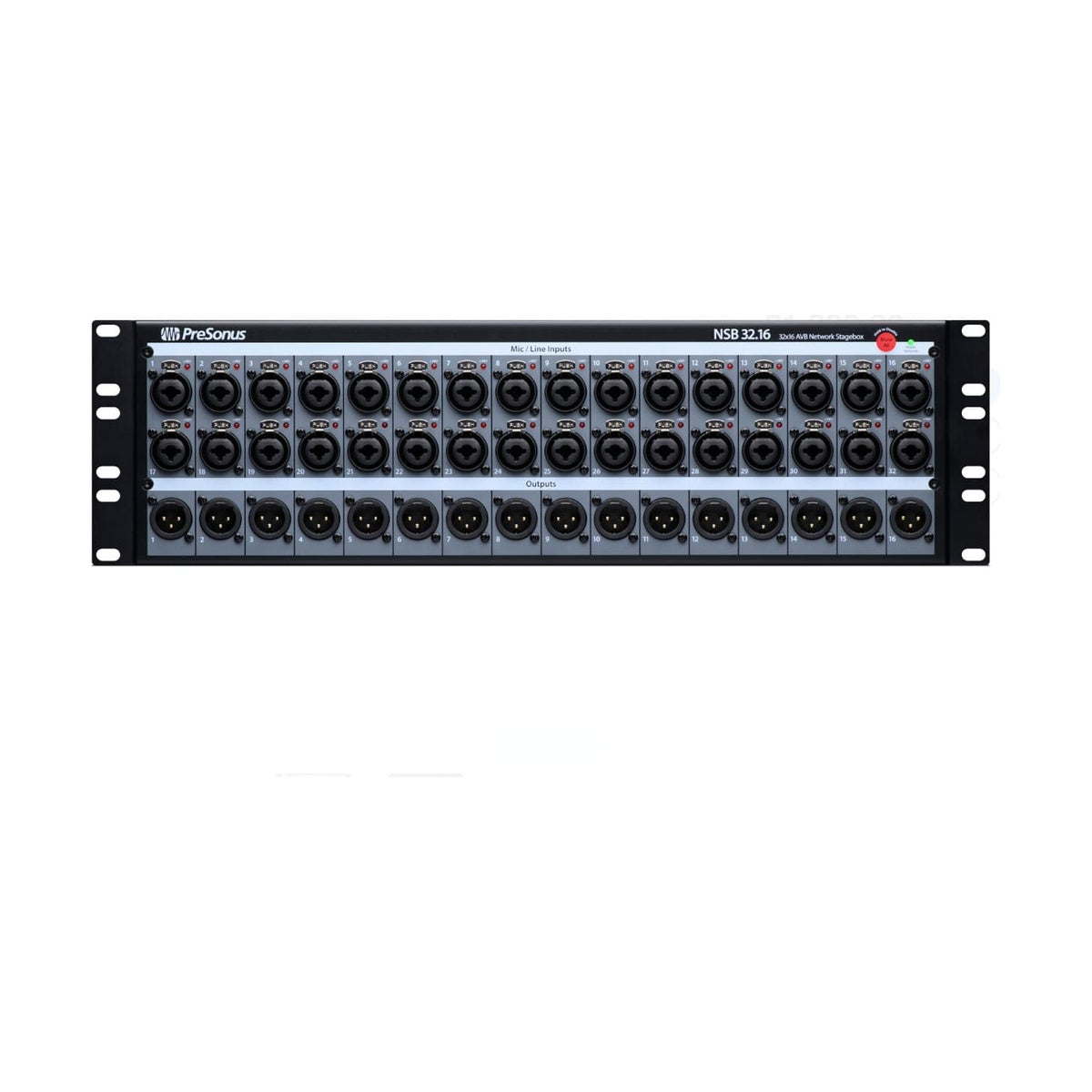

• 32 wejścia combo XLR/1/4" TRS (locking) z przedwzmacniaczami XMAX klasy A, regulacja zdalna 0–60 dB
• Onboard DSP z kompensacją gainu dla scenariuszy wielomikserowych
• 16 wyjść XLR (locking), maks. poziom +24 dBu, impedancja 100 Ω
• 2 wyjścia cyfrowe AES3 (XLR, stereo)
• Phantom power 48 V, przełączanie per kanał
• Wbudowany 2-portowy przełącznik AVB z locking XLR Ethernet – direct connect i daisy-chain
• Zdalne sterowanie gainem i phantom power z konsolety Series III i UC Surface
• Przetworniki A/D i D/A: 115 dB dynamiki (A-ważone, 48 kHz)
• THD (mic/line → wyjście, unity gain): <0,005%
• SNR: >94 dB (ref +4 dBu, 20 kHz BW, unity gain, A-ważone)
• Obudowa stalowa 3U, regulowane uszy rack (flush/recessed, I/O przód/tył)
• Kompatybilność z większością stage pocketów instalacyjnych (standard 19")
• Zasilanie: 90–230 VAC (±10%), złącze locking IEC

SPECYFIKACJA TECHNICZNA

• Wejścia mikrofonowe: 32× XLR (locking combo), impedancja 1 kΩ, gain 0–60 dB (±1 dB), maks. +12 dBu przy unity
• Wejścia liniowe: 32× 1/4" TRS (locking combo), impedancja 10 kΩ, maks. +18 dBu
• Wyjścia XLR: 16× XLR (locking), maks. +24 dBu (±0,5 dBu), impedancja 100 Ω
• Wyjścia cyfrowe: 2× AES3 (XLR, stereo, balanced)
• Phantom power: 48 VDC (±2 V), per kanał
• Odpowiedź częstotliwościowa: 20 Hz – 20 kHz, ±0,5 dBu
• THD (unity gain, +4 dBu, 20 Hz–20 kHz): <0,005%
• SNR (ref +4 dBu, A-ważone): >94 dB
• CMRR (1 kHz, unity gain): 65 dB
• Dynamika ADC i DAC: 115 dB (A-ważone, 48 kHz)
• Częstotliwość próbkowania: 48 kHz
• Porty sieciowe AVB: 2× locking XLR Ethernet
• Zasilanie: 90–230 VAC (±10%), złącze locking IEC
• Wymiary (Wys. × Szer. × Gł.): 133 × 483 × 140 mm (5,25" × 19" × 5,5")
• Format rack: 3U
• Waga: 4,6 kg (10,2 lb)
