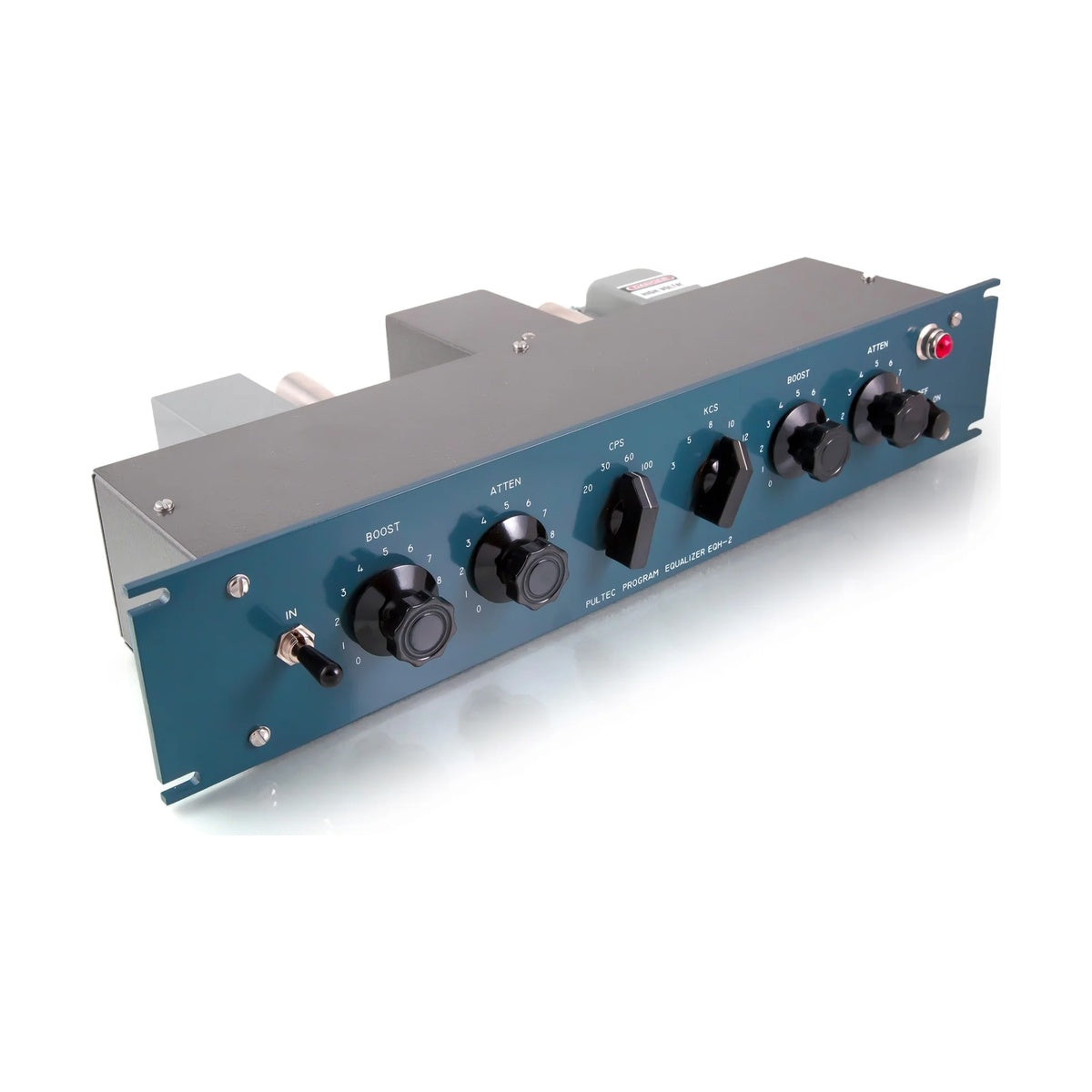

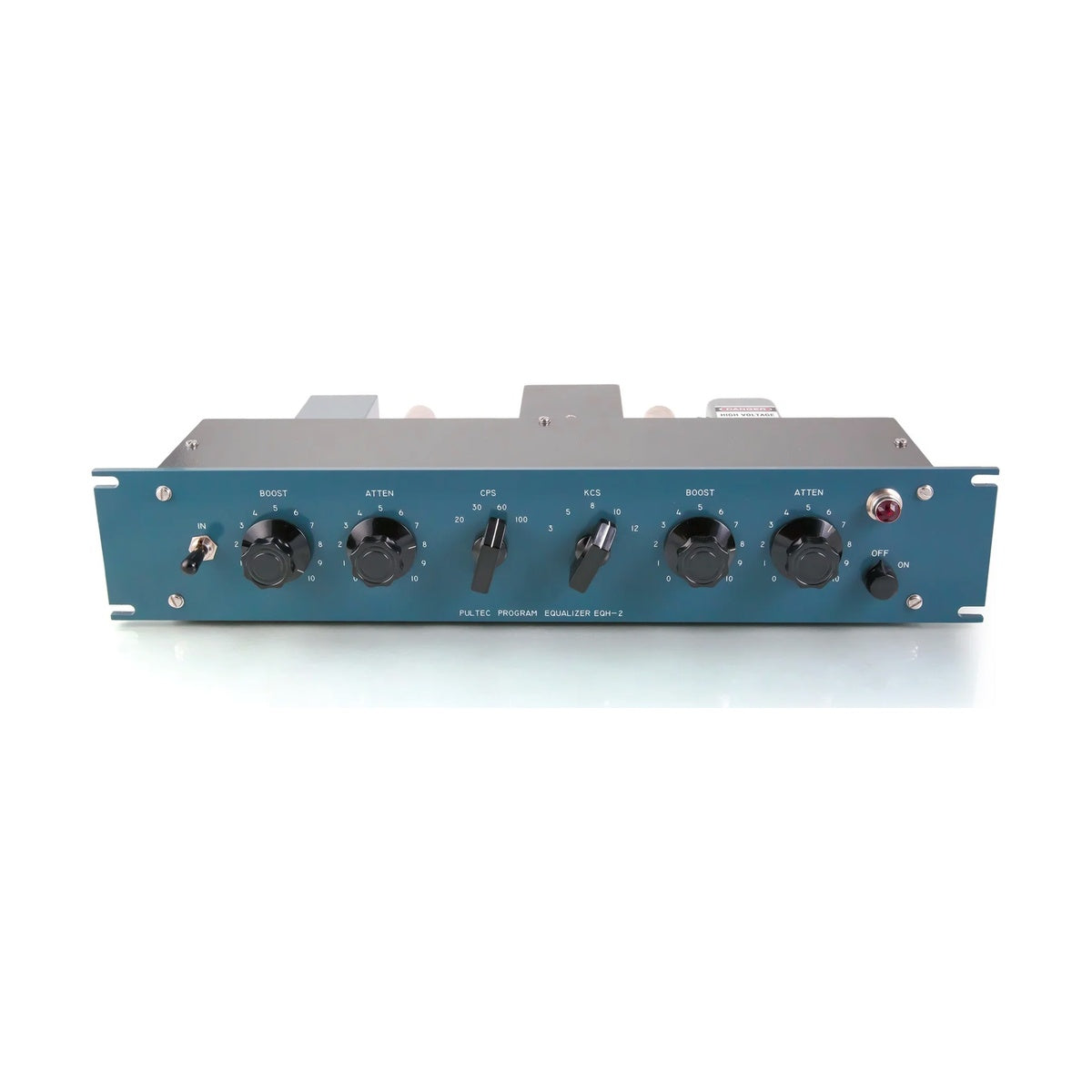

Pultec EQH-2 Program Equalizer

Pultec EQH-2 Program Equalizer pojawił się w 1956 roku jako kompaktowa alternatywa dla modelu 3U EQP-1 i pozostaje najprostszym urządzeniem w lampowej linii Pultec. Krzywe niskich są identyczne jak w EQP-1A, a środki szczytowe wysokich zbliżone. Różnica polega na tym, czego EQH-2 świadomie nie ma: regulacji szerokości pasma i wyboru częstotliwości tłumienia wysokich. Zamiast szerokopasmowego wzmacniacza z rodziny 1A pracuje tu ten sam minimalistyczny stopień klasy A co w MEQ-5.

Mniej gałek, szybsze decyzje

Szerokość pasma jest tu ustalona fabrycznie, a tłumienie wysokich działa na stałym narożniku 10 kHz. W praktyce oznacza to, że przy korekcji zostają trzy decyzje zamiast pięciu: który środek niskich, ile wzmocnienia i tłumienia oraz który środek szczytowy wysokich. Przy sesji trackingowej, gdzie korektor stoi w insercie i trzeba ustawić brzmienie w kilku ruchach, mniejsza liczba zmiennych realnie skraca pracę. Osobnym skutkiem jest powtarzalność: mniej nastaw to mniej rzeczy do zapisania przy odtworzeniu sesji.

Prostszy tor sygnału, bardziej przejrzysty dźwięk

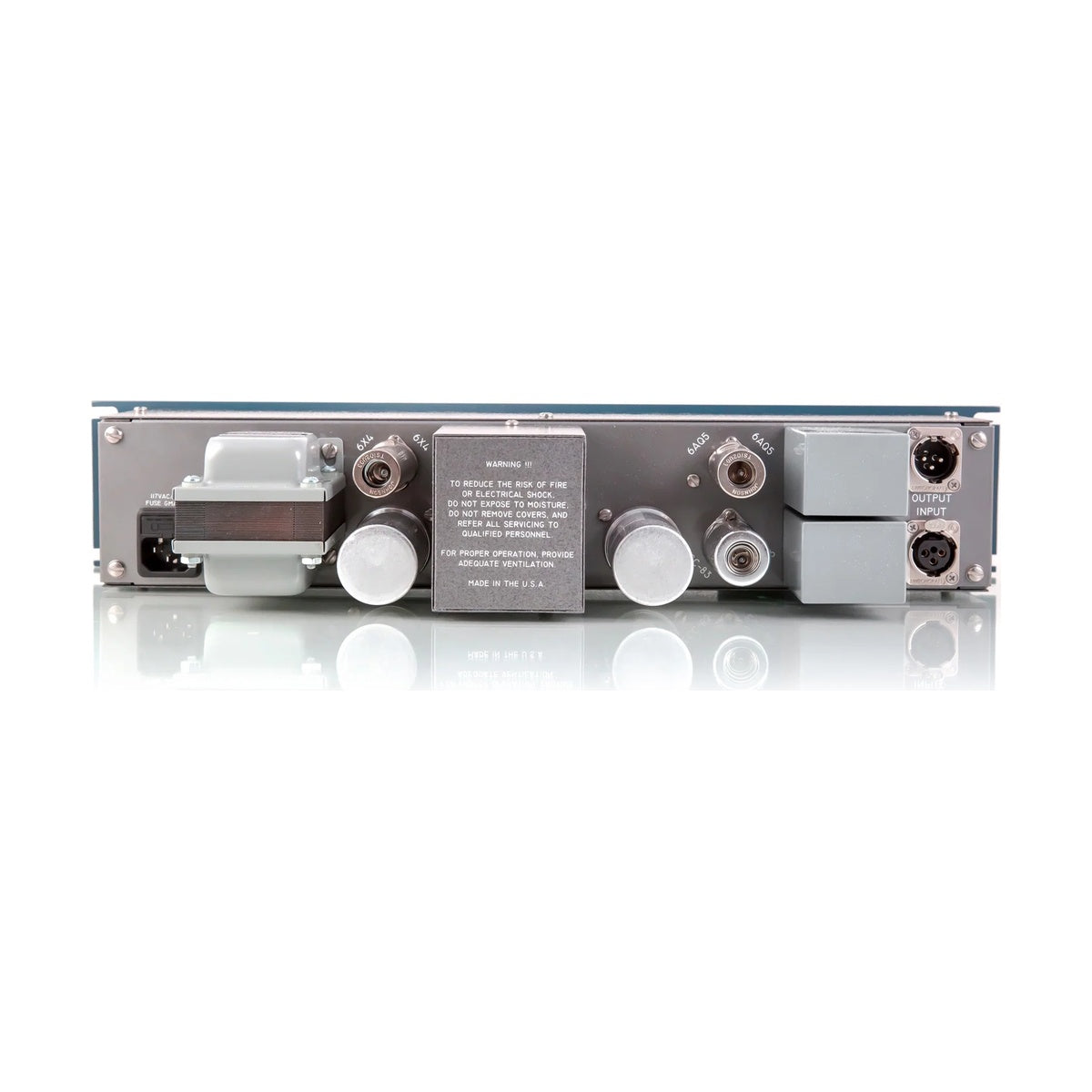

EQH-2 używa tego samego minimalistycznego stopnia wyjściowego klasy A co MEQ-5, na lampach 12AX7, 6AQ5 i 6X4, z transformatorami 600 Ohm na wejściu i wyjściu. Część inżynierów, w tym Dave Cobb i Michael Dumas, uznaje jego brzmienie za bardziej przejrzyste niż w EQP-1A i EQP-1A3. Jest to więc świadomy wybór między charakterem szerokopasmowego wzmacniacza rodziny 1A a mniejszą ingerencją w sygnał. Sekcja niskich zachowuje jednoczesne wzmocnienie do 13,5 dB i tłumienie do 17,5 dB na tej samej częstotliwości, czyli układ, dla którego kupuje się Pultec.

KLUCZOWE CECHY

• Pasywna sieć korekcji z minimalistycznym lampowym stopniem klasy A
• Ten sam wzmacniacz wyjściowy co w MEQ-5, uznawany za bardziej przejrzysty niż w rodzinie 1A
• Krzywe niskich identyczne z EQP-1A: 20, 30, 60 i 100 Hz
• Jednoczesne wzmocnienie i tłumienie niskich na tej samej częstotliwości
• Pięć środków szczytowych wysokich o stałej szerokości pasma
• Tłumienie wysokich na stałym narożniku 10 kHz
• Uproszczony panel, mniej nastaw do odtworzenia przy powrocie do sesji
• Transformatory wejściowy i wyjściowy 600 Ohm

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor programowy z lampowym wzmacniaczem liniowym
• Wzmocnienie półkowe niskich: 20, 30, 60, 100 Hz, 0-13,5 dB
• Tłumienie półkowe niskich: 20, 30, 60, 100 Hz, 0-17,5 dB
• Wzmocnienie szczytowe wysokich: 3, 5, 8, 10, 12 kHz, 0-18 dB, stała szerokość pasma
• Tłumienie półkowe wysokich: 10 kHz, 0-16 dB
• Transformator wejściowy: 600 Ohm
• Transformator wyjściowy: 600 Ohm
• Szum: poniżej -75 dBm
• Zniekształcenia: do 0,15% przy +10 dBm na 600 Ohm
• Pasmo wzmacniacza: 20 Hz do 20 kHz, +0 / -1 dB względem 1 kHz
• Lampy: 12AX7, 6AQ5, 6X4 (po jednej)
