Pultec EQM-1A Mastering Equalizer

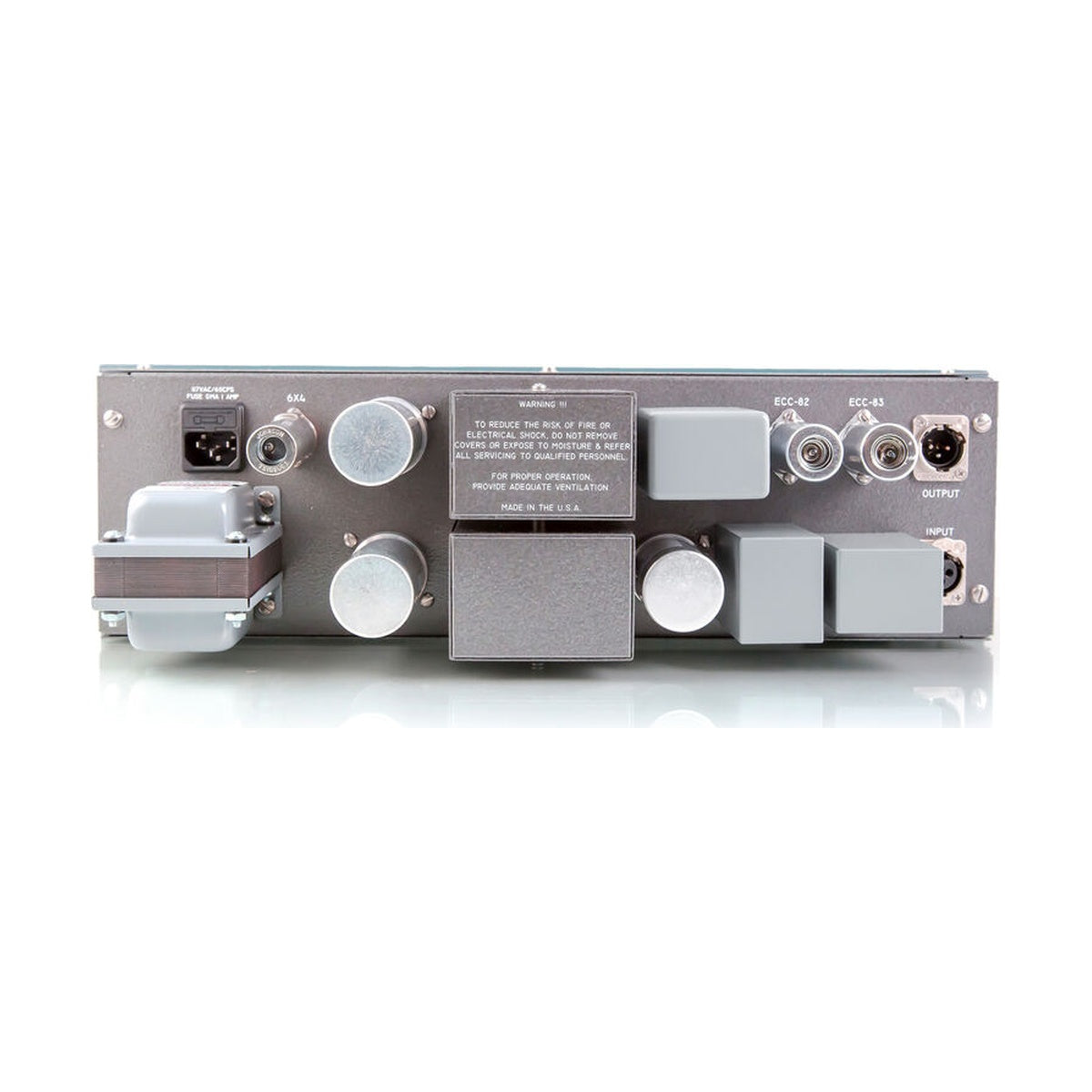

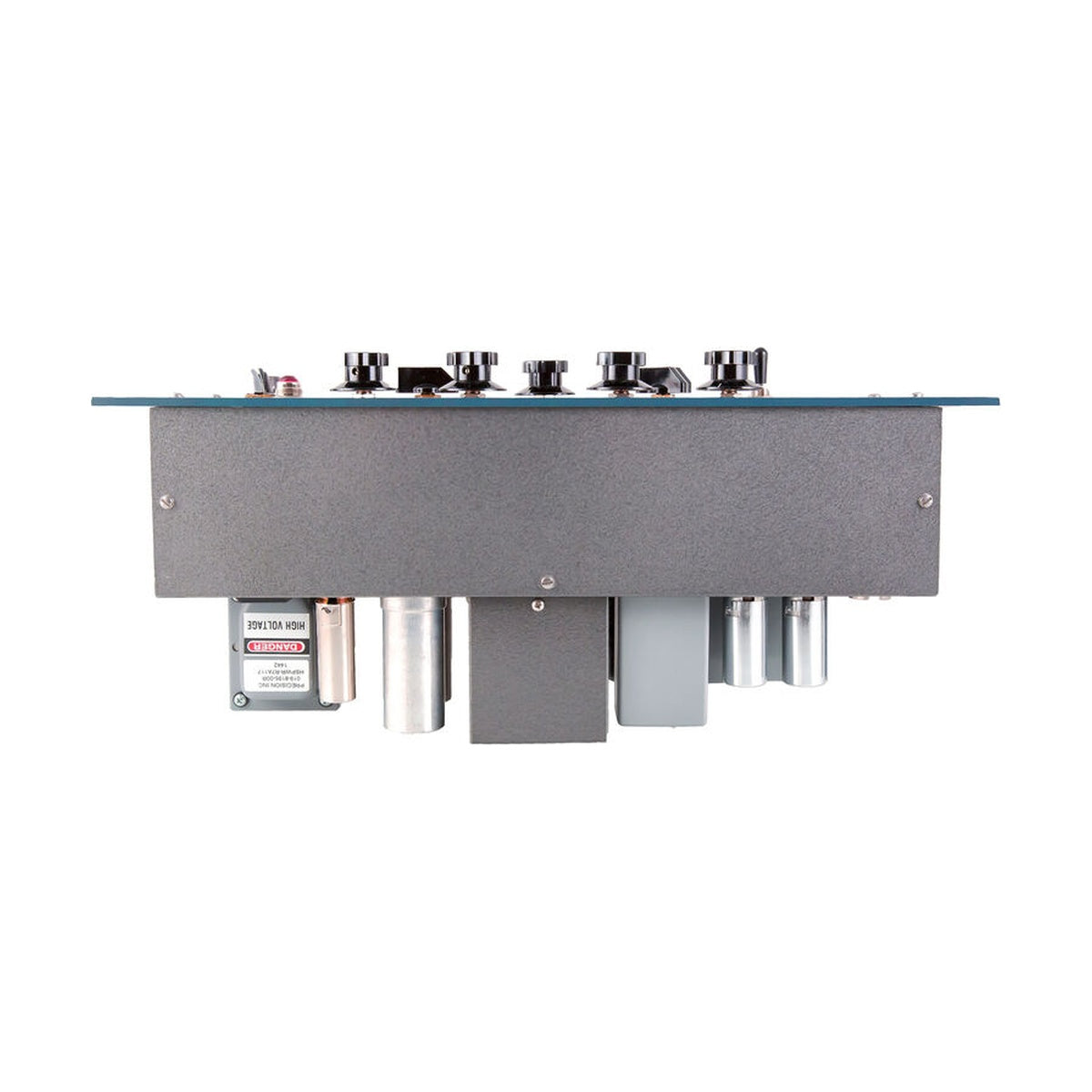

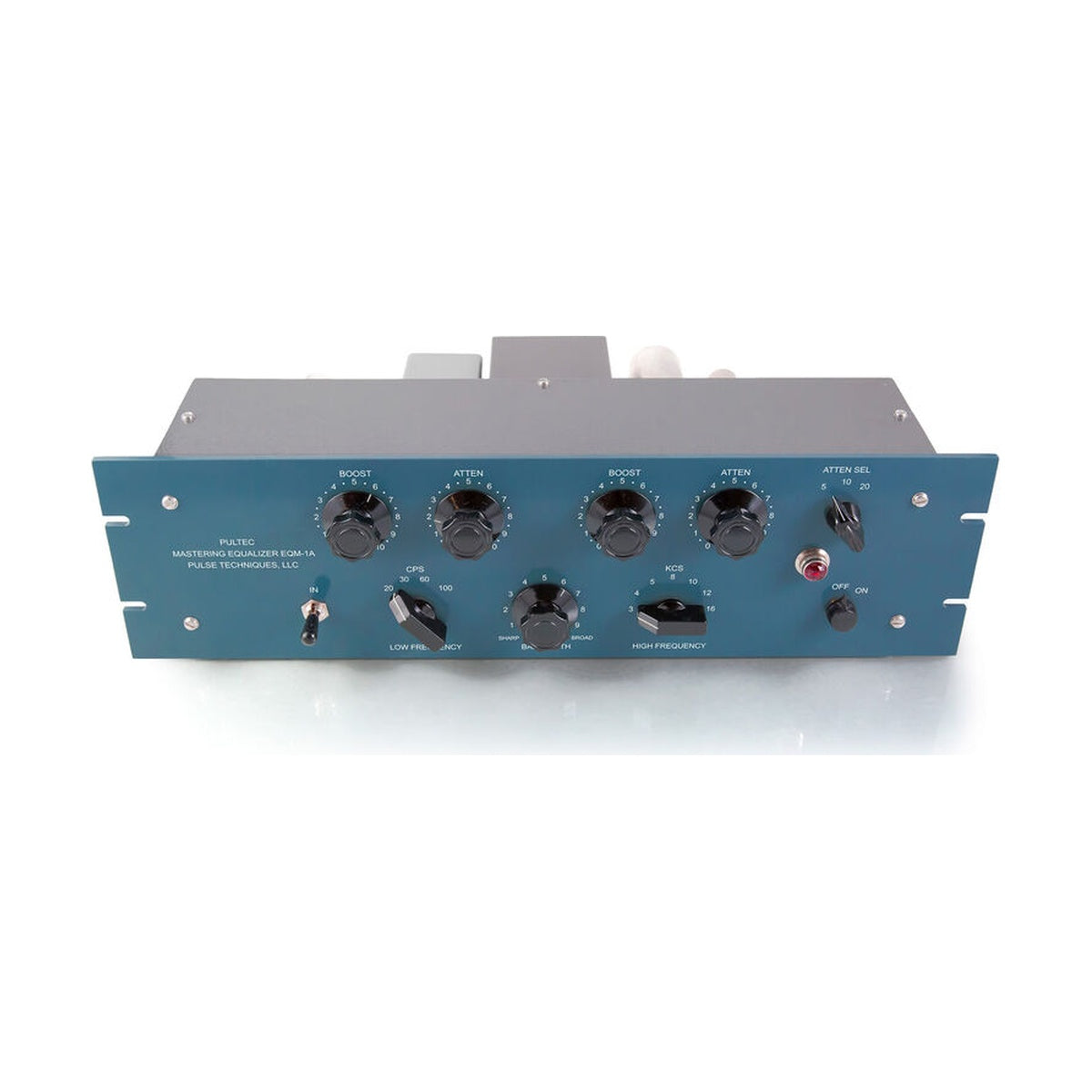

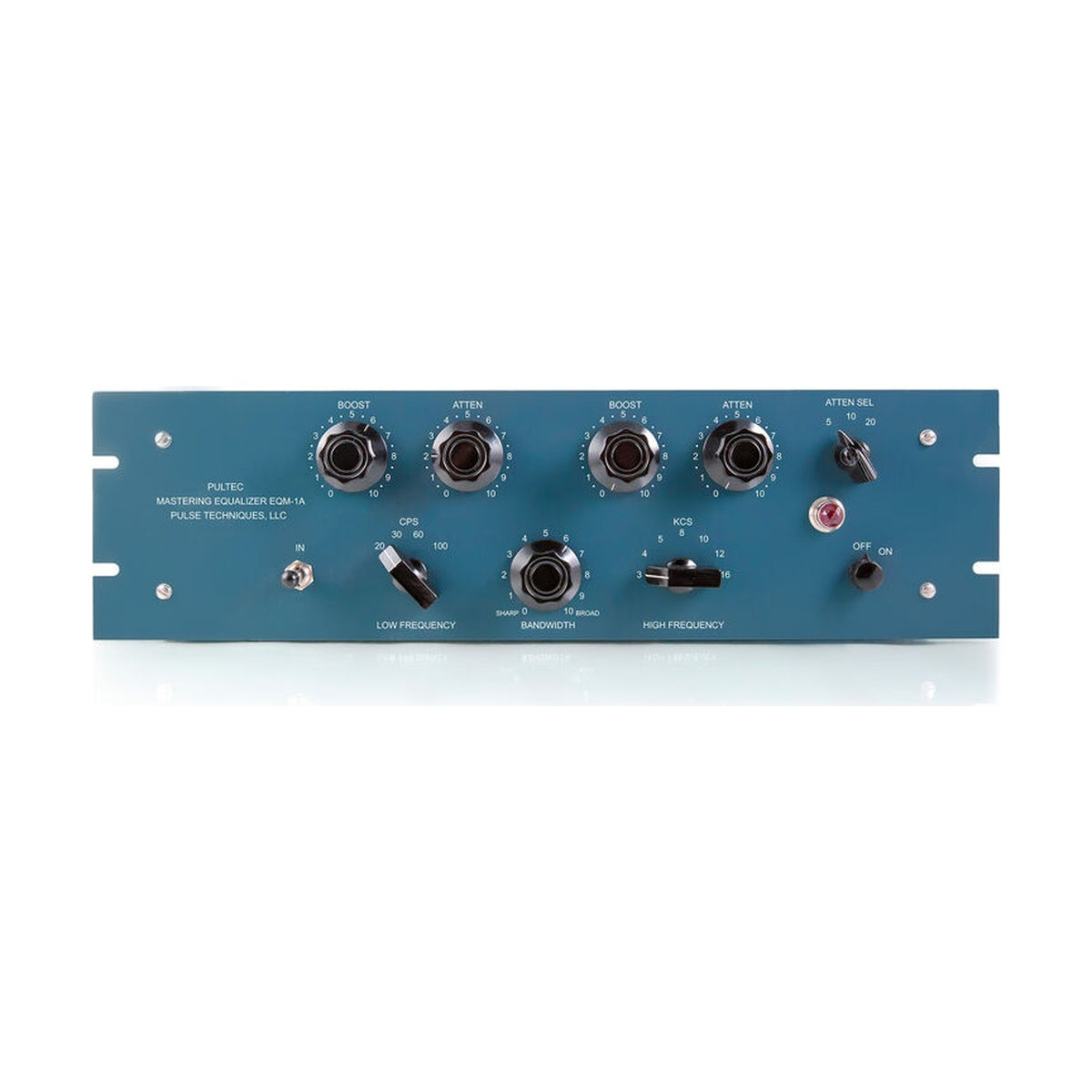

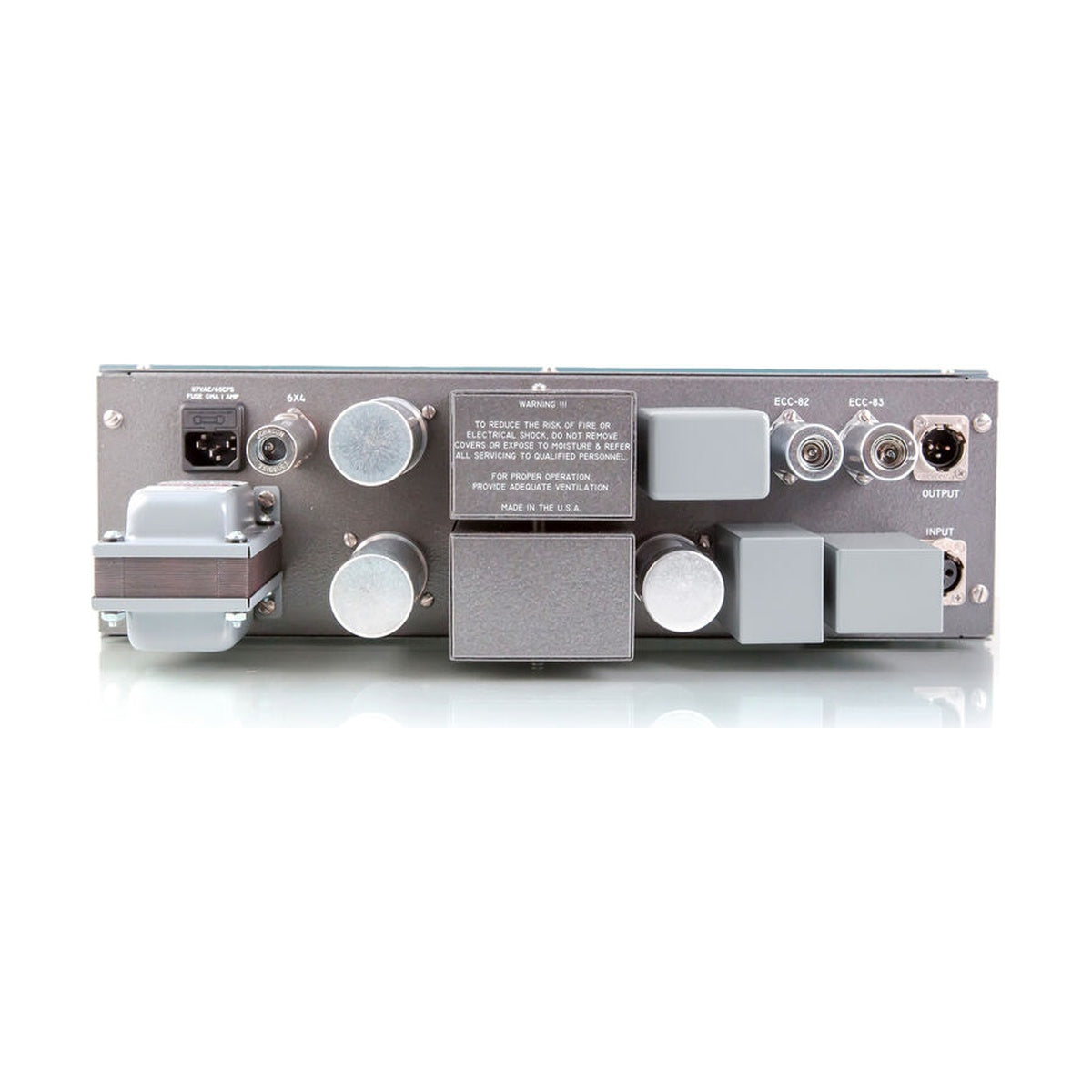

Pultec EQM-1A Mastering Equalizer to model EQP-1A w obudowie 3U, w którym potencjometry wzmocnienia i tłumienia zastąpiono 21-pozycyjnymi przełącznikami ELMA, a regulację szerokości pasma przełącznikiem 11-pozycyjnym. Każdy nastaw jest obsadzony precyzyjnymi rezystorami metalizowanymi dobranymi tak, by uzyskać własną charakterystykę dla każdej gałki. Sekcja pasywna i lampowy wzmacniacz liniowy na 12AU7, 12AX7 i 6X4 pozostają bez zmian, więc krzywe są te same co w EQP-1A.

Nastaw, który da się odtworzyć po tygodniu

Potencjometr Pultec pozwala ustawić dowolną wartość, ale nie pozwala jej powtórzyć: przy powrocie do materiału po kilku dniach albo przy poprawce po odsłuchaniu referencji odtwarzasz pozycję z pamięci i ze zdjęcia panelu. Przełącznik skokowy zamienia to na liczbę, którą zapisujesz w notatce sesji i ustawiasz jednym ruchem. Zastosowana tu charakterystyka pełnozakresowa o narastającym skoku daje 0,5 dB na krok w pierwszej połowie obrotu, a od 50% obrotu skoki rosną do 1 lub 2 dB. Praktyczny skutek jest taki, że masz precyzję potrzebną w masteringu bez utraty pełnego zakresu 18-20 dB do pracy nad pojedynczymi śladami.

Para, która trzyma obraz stereo

Przy korekcji sumy stereo dwa egzemplarze muszą reagować identycznie, bo różnica pół decybela między kanałami przesuwa obraz i słychać to jako pływanie środka. Tolerancja potencjometrów tego nie gwarantuje i im mniejsze wzmocnienie, tym większy błąd względny. Przełączniki obsadzone rezystorami metalizowanymi dają powtarzalne wartości między egzemplarzami, więc para EQM-1A ustawiona na ten sam krok faktycznie robi to samo w obu kanałach.

KLUCZOWE CECHY

• Krzywe i tor sygnału modelu EQP-1A w obudowie 3U
• 21-pozycyjne przełączniki ELMA zamiast potencjometrów wzmocnienia i tłumienia
• 11-pozycyjny przełącznik szerokości pasma
• Precyzyjne rezystory metalizowane z indywidualną charakterystyką dla każdej gałki
• Charakterystyka pełnozakresowa o narastającym skoku: 0,5 dB na krok w zakresie 0-5 dB
• Powtarzalne nastawy i zgodność między egzemplarzami w pracy stereo
• Pełny zakres 18-20 dB dostępny mimo drobnych kroków na początku obrotu
• Pasywna korekcja z lampowym wzmacniaczem liniowym odbudowującym poziom

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor programowy z lampowym wzmacniaczem liniowym, sterowanie skokowe
• Wzmocnienie półkowe niskich: 20, 30, 60, 100 Hz, 0-13,5 dB
• Tłumienie półkowe niskich: 20, 30, 60, 100 Hz, 0-17,5 dB
• Wzmocnienie szczytowe wysokich: 3, 4, 5, 8, 10, 12, 16 kHz, 0-18 dB
• Tłumienie półkowe wysokich: 5, 10, 20 kHz, 0-16 dB
• Sterowanie: przełączniki 21-pozycyjne, szerokość pasma 11-pozycyjna
• Impedancja wejściowa: ok. 600 Ohm
• Impedancja wyjściowa: ok. 50 Ohm
• Szum: 92 dB poniżej +10 dBm
• Zniekształcenia: do 0,15% przy +10 dBm na 600 Ohm
• Pasmo wzmacniacza: 20 Hz do 20 kHz, +/- 0,5 dB
• Lampy: 12AU7, 12AX7, 6X4 (po jednej)
• Wysokość: 3U (5,25 cala)
