Pultec EQM-1A3 Program Equalizer

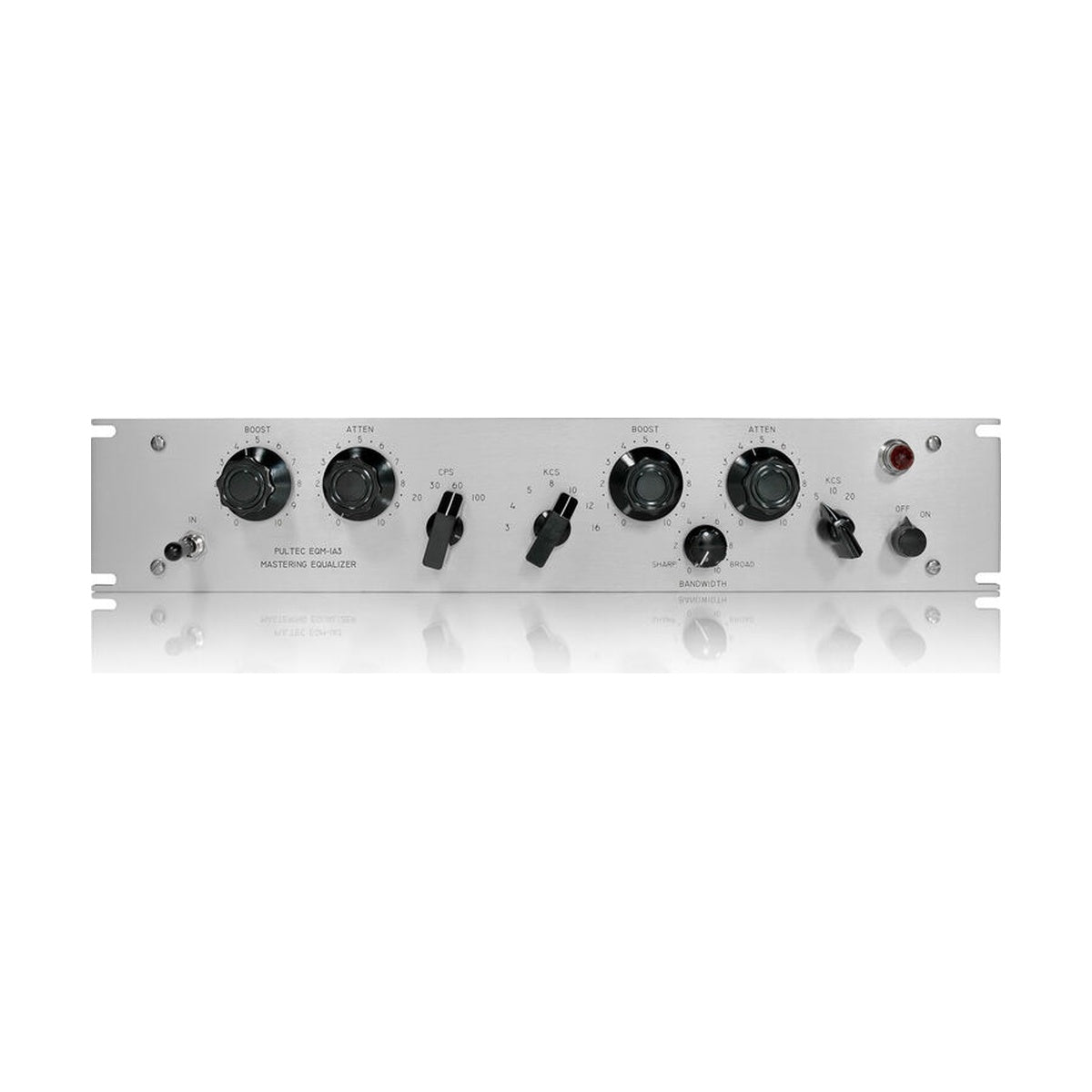

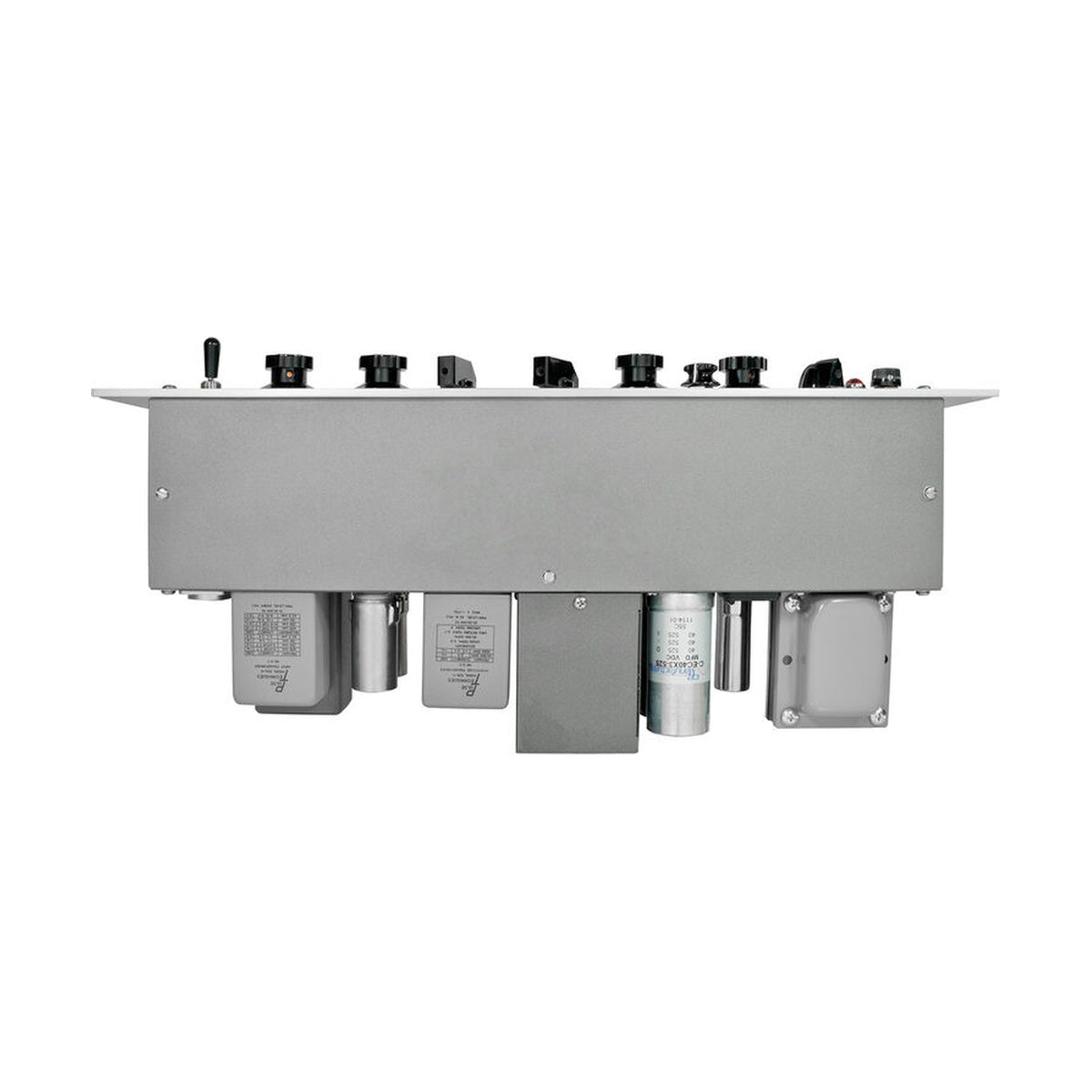

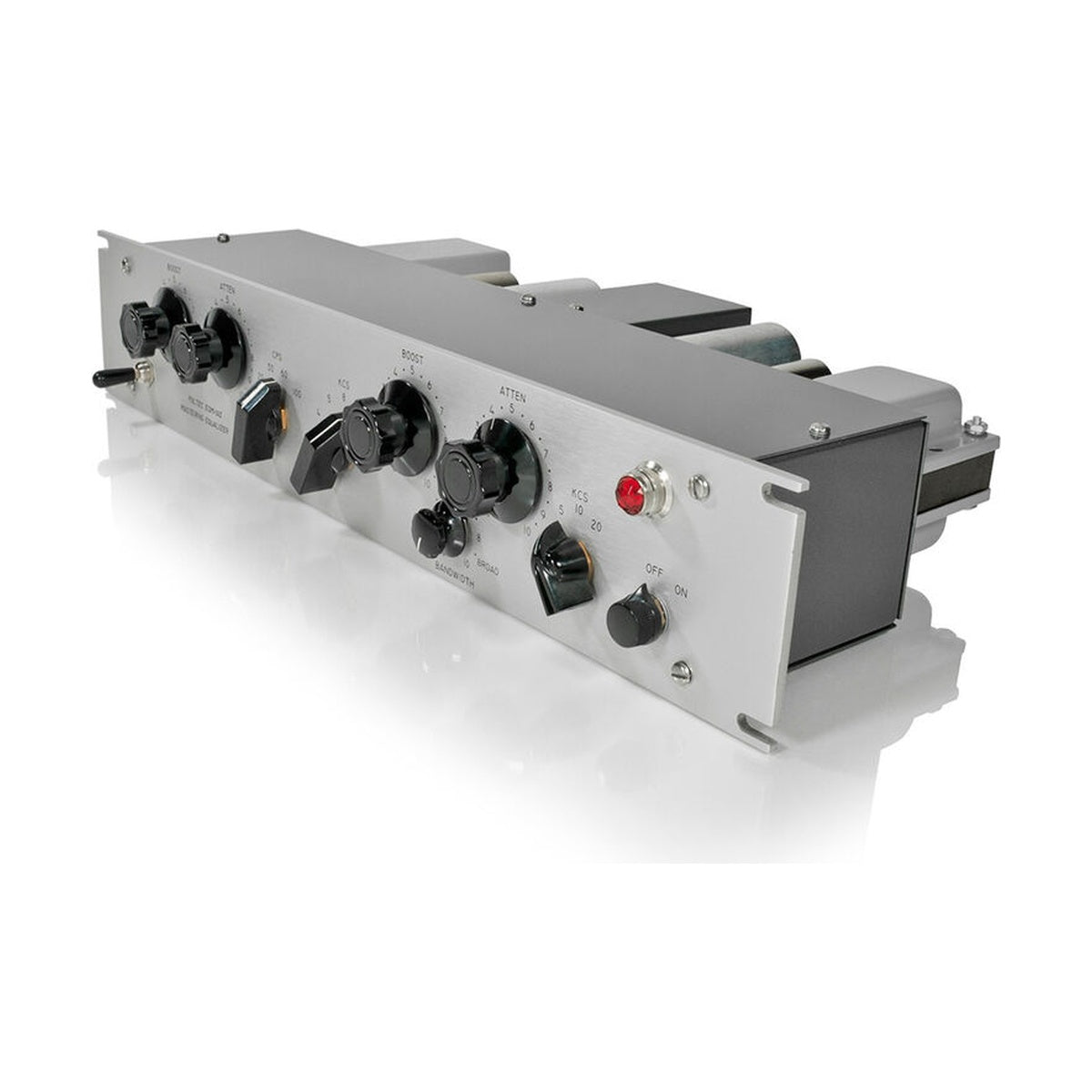

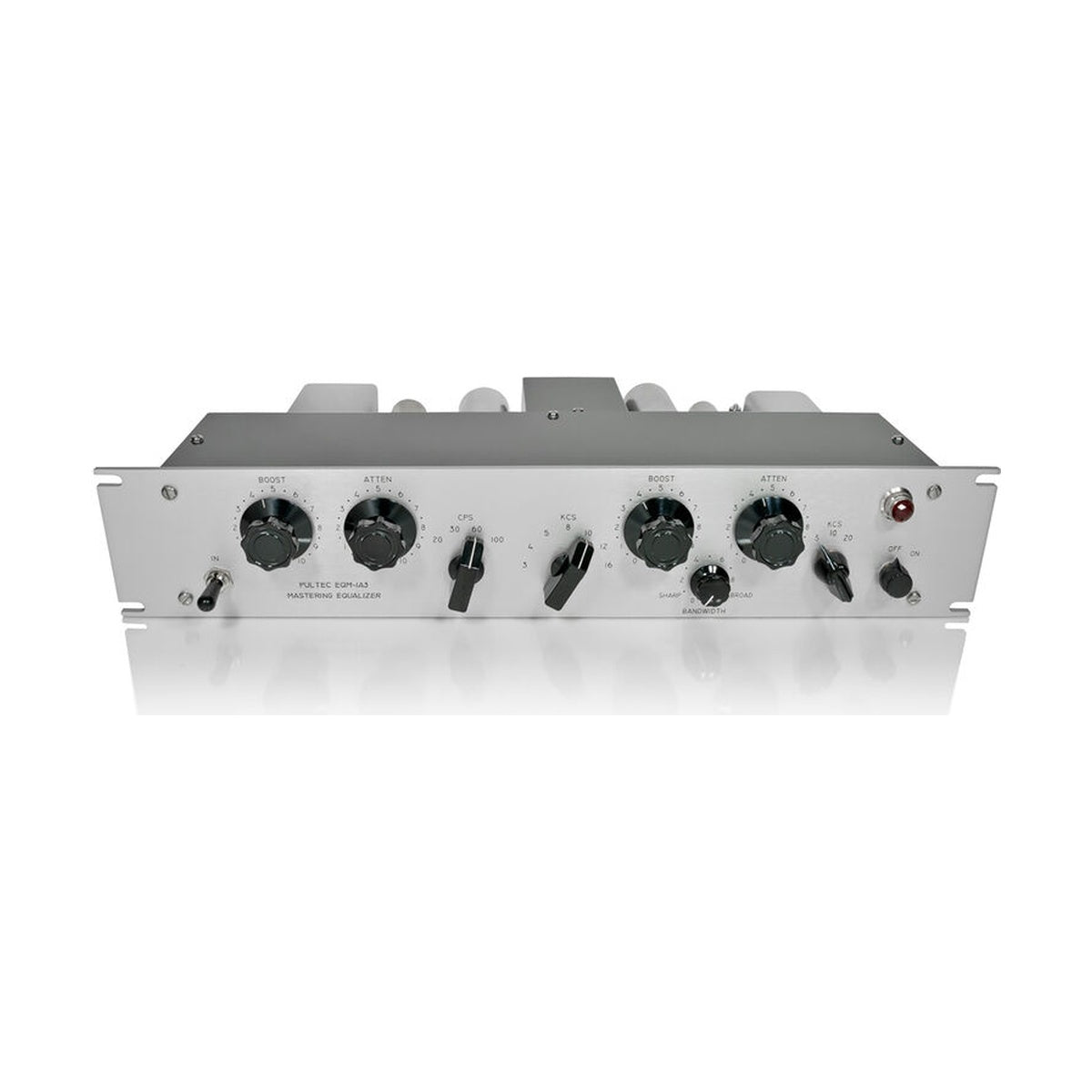

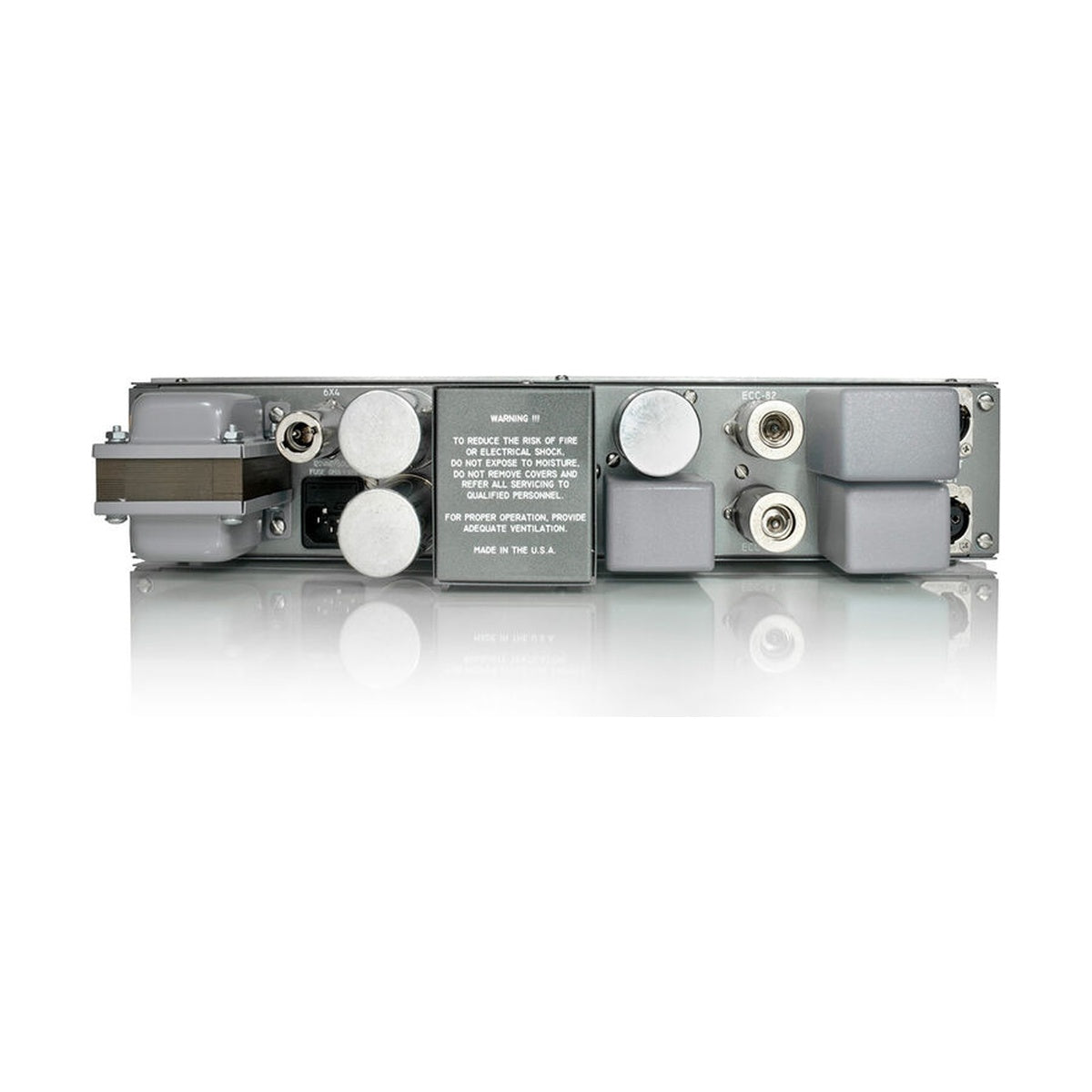

Pultec EQM-1A3 Program Equalizer w wersji mastringowej to obudowa 2U z krzywymi modelu EQP-1A3 i pełnym sterowaniem skokowym. Potencjometry wzmocnienia i tłumienia ustąpiły miejsca 21-pozycyjnym przełącznikom ELMA, a szerokość pasma przeszła na przełącznik 11-pozycyjny, wszystko obsadzone precyzyjnymi rezystorami metalizowanymi. Tor sygnału pozostaje pasywny, z lampowym wzmacniaczem liniowym na 12AU7, 12AX7 i 6X4 odbudowującym poziom.

Para na sumę stereo w czterech jednostkach rack

Do korekcji sumy stereo potrzebne są dwa egzemplarze, i przy modelach 3U oznacza to sześć jednostek rack zajętych jednym pasmem korekcji. Wersja 2U schodzi do czterech, co przy zabudowanym stanowisku mastringowym decyduje o tym, czy para w ogóle się zmieści obok kompresora, konwerterów i monitoringu. Krzywe, komponenty i parametry są identyczne jak w wariancie 3U EQM-1A, więc różnicę odczujesz wyłącznie w metrach szafy i w wyglądzie panelu.

Drobne kroki na starcie, pełny zakres na końcu

Charakterystyka pełnozakresowa o narastającym skoku daje 0,5 dB na krok w pierwszej połowie obrotu, a powyżej 50% obrotu skoki rosną do 1 lub 2 dB. To rozwiązanie konkretnego konfliktu: mastering wymaga ruchów rzędu pół decybela, a praca nad pojedynczym śladem potrzebuje pełnych 18-20 dB, i jedna podziałka musi obsłużyć oba przypadki. Warto pamiętać, że w korektorze Pultec sekcje wzmocnienia i tłumienia niskich wzajemnie na siebie oddziałują, więc przy jednoczesnym podbiciu i przycięciu rzeczywisty skok zmienia się względem wartości nominalnej. Właśnie dlatego powtarzalny, opisany liczbą nastaw ma tu większą wartość niż w korektorze o rozdzielonych pasmach.

KLUCZOWE CECHY

• Krzywe i tor sygnału modelu EQP-1A3 w obudowie 2U
• 21-pozycyjne przełączniki ELMA zamiast potencjometrów wzmocnienia i tłumienia
• 11-pozycyjny przełącznik szerokości pasma
• Precyzyjne rezystory metalizowane z indywidualną charakterystyką dla każdej gałki
• Charakterystyka pełnozakresowa o narastającym skoku: 0,5 dB na krok w zakresie 0-5 dB
• Para na sumę stereo zajmuje 4U zamiast 6U jak w wariancie 3U
• Zgodność nastaw między egzemplarzami przy pracy stereo
• Jednoczesne wzmocnienie i tłumienie niskich na tej samej częstotliwości

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor programowy z lampowym wzmacniaczem liniowym, sterowanie skokowe
• Wzmocnienie półkowe niskich: 20, 30, 60, 100 Hz, 0-13,5 dB
• Tłumienie półkowe niskich: 20, 30, 60, 100 Hz, 0-17,5 dB
• Wzmocnienie szczytowe wysokich: 3, 4, 5, 8, 10, 12, 16 kHz, 0-18 dB
• Tłumienie półkowe wysokich: 5, 10, 20 kHz, 0-16 dB
• Sterowanie: przełączniki 21-pozycyjne, szerokość pasma 11-pozycyjna
• Impedancja wejściowa: ok. 600 Ohm
• Impedancja wyjściowa: ok. 50 Ohm
• Szum: 92 dB poniżej +10 dBm
• Zniekształcenia: do 0,15% przy +10 dBm na 600 Ohm
• Pasmo wzmacniacza: 20 Hz do 20 kHz, +/- 0,5 dB
• Lampy: 12AU7, 12AX7, 6X4 (po jednej)
• Wysokość: 2U (3,5 cala)
