Pultec EQP-1A3 Program Equalizer

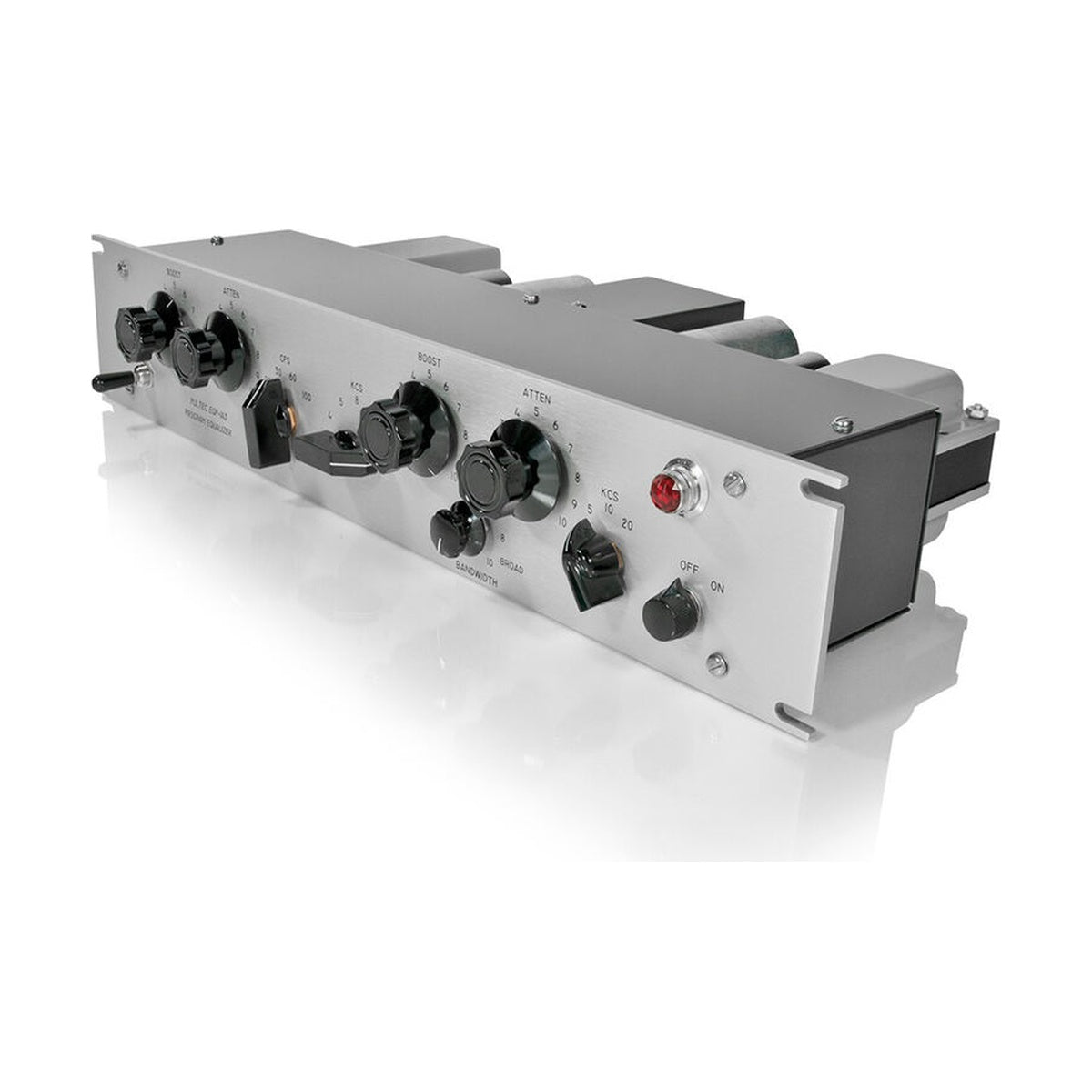

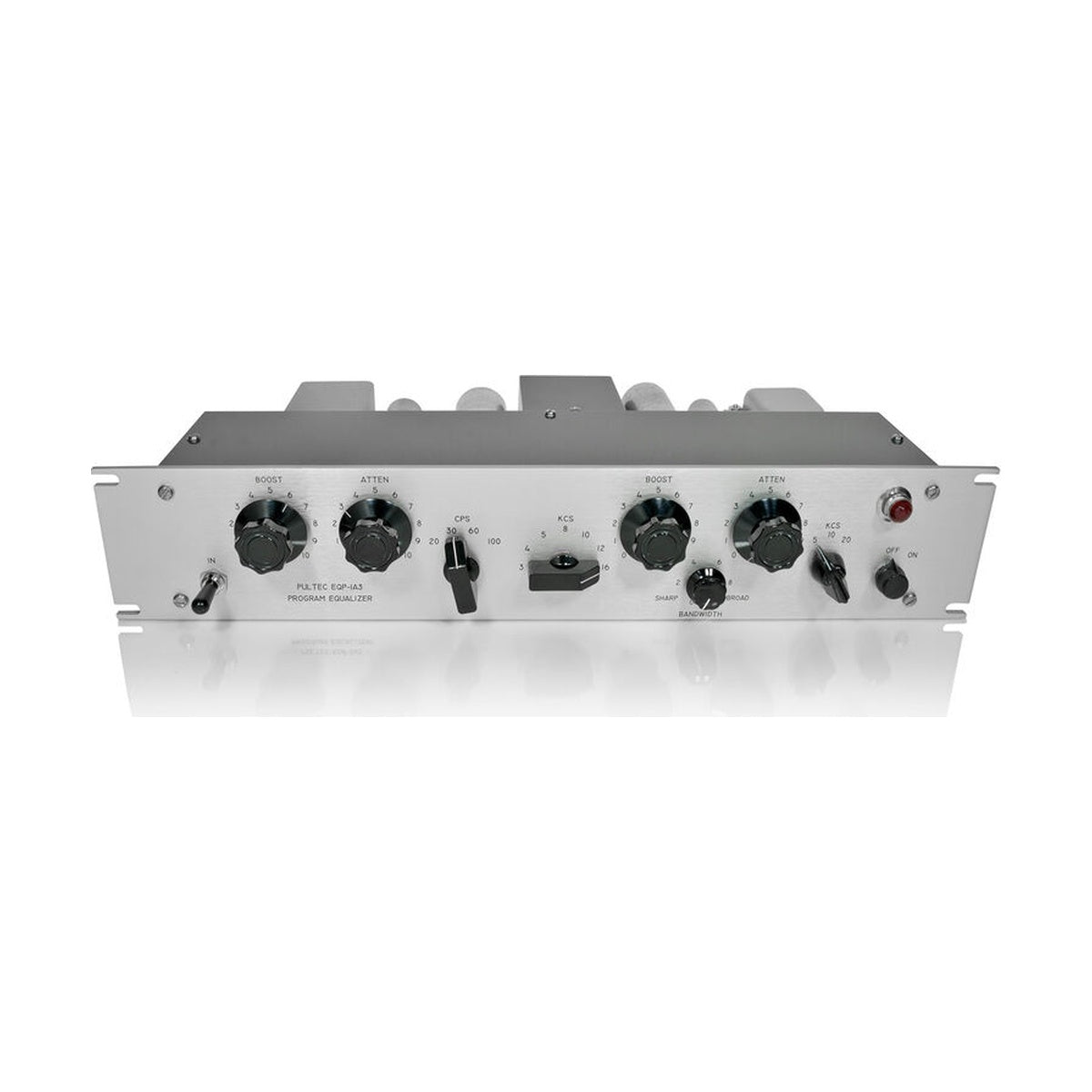

Pultec EQP-1A3 Program Equalizer w wersji standardowej to lampowy korektor pasywny w obudowie 2U ze szczotkowanym aluminiowym frontem. W 1971 roku Gene Shenk i Ollie Summerlin przełożyli elementy sterujące i komponenty modelu 3U tak, by zmieściły się na połowie mniejszej wysokości, nie zmieniając przy tym obwodu. Oryginalne broszury podawały to wprost: te same części, te same parametry. To był pierwszy model, który Pulse Techniques przywróciło do produkcji.

Osiem kanałów Pultec w miejsce sześciu

Różnica między 3U a 2U przestaje być kosmetyczna, gdy liczysz miejsce w rack. Studio, które chce mieć korekcję pasywną na wszystkich kanałach sumy, przy wysokości 3,5 cala mieści w tej samej szafie o trzecią więcej urządzeń. Ma to znaczenie przy pracy stereo, gdzie każde pasmo wymaga pary jednakowych sztuk, a także w sytuacji, gdy korektor stoi na stałe wpięty w insert konkretnej szyny. Obwód i lampy 12AU7, 12AX7 oraz 6X4 są identyczne jak w EQP-1A, więc na wybór wpływa wyłącznie miejsce i preferencja wobec panelu.

Krzywe, które nie walczą ze sobą

Sekcja niskich pozwala wzmacniać i tłumić na tej samej częstotliwości, i właśnie na tym opiera się większość zastosowań tego korektora. Wzmocnienie do 13,5 dB na 60 lub 100 Hz z jednoczesnym tłumieniem do 17,5 dB daje dół z masą i wyraźnie oczyszczonym pasmem nad nim, co porządkuje stopę i bas bez filtra górnoprzepustowego. Sekcja wysokich pracuje niezależnie: siedem środków szczytowych od 3 do 16 kHz z regulacją szerokości pasma oraz osobne tłumienie półkowe na 5, 10 lub 20 kHz. Możesz więc podnieść obecność na 5 kHz i w tym samym przebiegu ściągnąć nadmiar powietrza powyżej 10 kHz.

KLUCZOWE CECHY

• Pasywna sieć korekcji z lampowym wzmacniaczem liniowym odbudowującym poziom

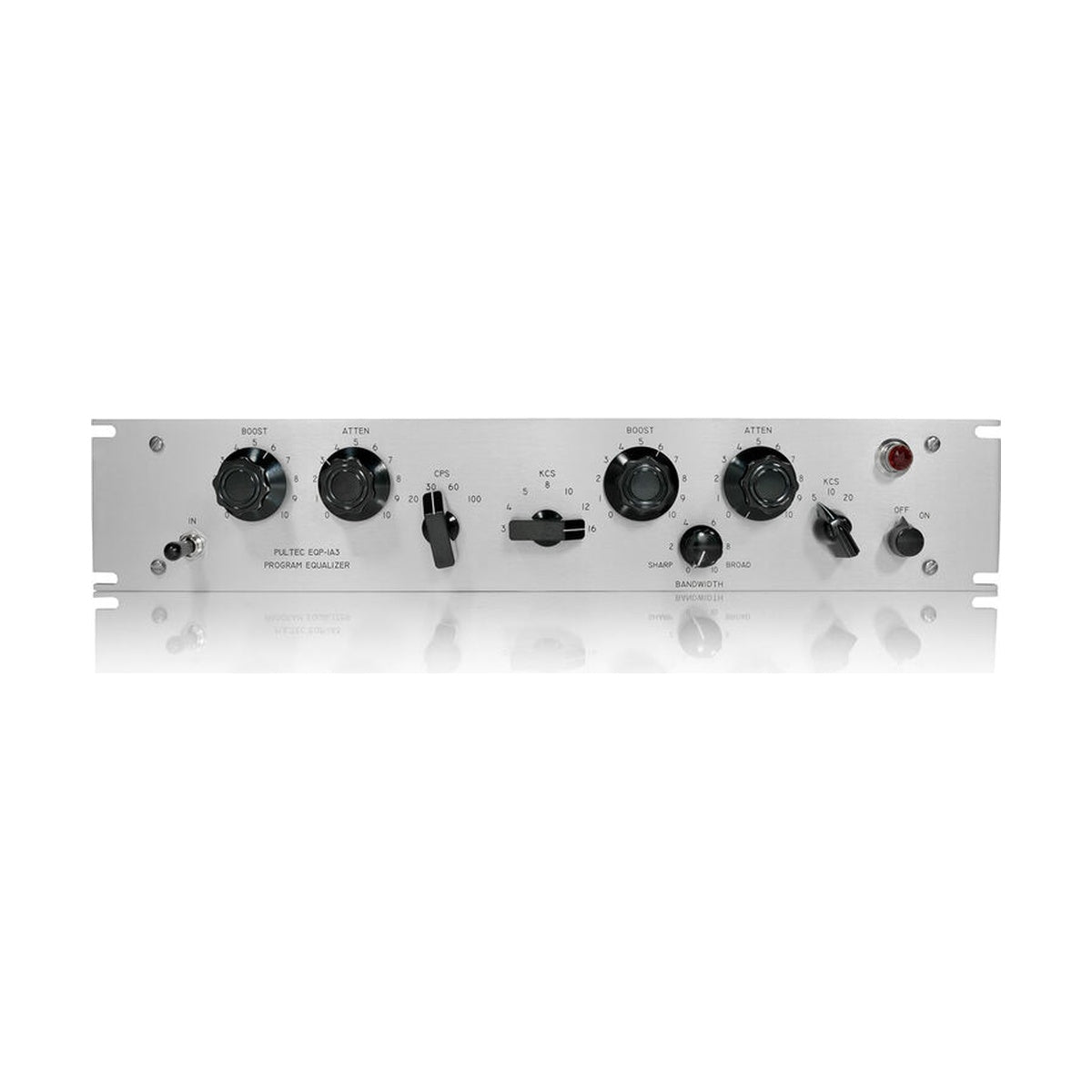

• Obudowa 2U ze szczotkowanym aluminiowym frontem
• Te same komponenty i parametry co w modelu 3U EQP-1A
• Jednoczesne wzmocnienie i tłumienie niskich na tej samej częstotliwości
• Cztery środki niskich: 20, 30, 60 i 100 Hz
• Siedem środków szczytowych wysokich od 3 do 16 kHz z regulacją szerokości pasma
• Tłumienie półkowe wysokich na 5, 10 i 20 kHz
• Transformatory wejściowy i wyjściowy 600 Ohm

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor programowy z lampowym wzmacniaczem liniowym
• Wzmocnienie półkowe niskich: 20, 30, 60, 100 Hz, 0-13,5 dB
• Tłumienie półkowe niskich: 20, 30, 60, 100 Hz, 0-17,5 dB
• Wzmocnienie szczytowe wysokich: 3, 4, 5, 8, 10, 12, 16 kHz, 0-18 dB
• Tłumienie półkowe wysokich: 5, 10, 20 kHz, 0-16 dB
• Impedancja wejściowa: ok. 600 Ohm
• Impedancja wyjściowa: ok. 50 Ohm
• Szum: 92 dB poniżej +10 dBm
• Zniekształcenia: do 0,15% przy +10 dBm na 600 Ohm
• Pasmo wzmacniacza: 20 Hz do 20 kHz, +/- 0,5 dB

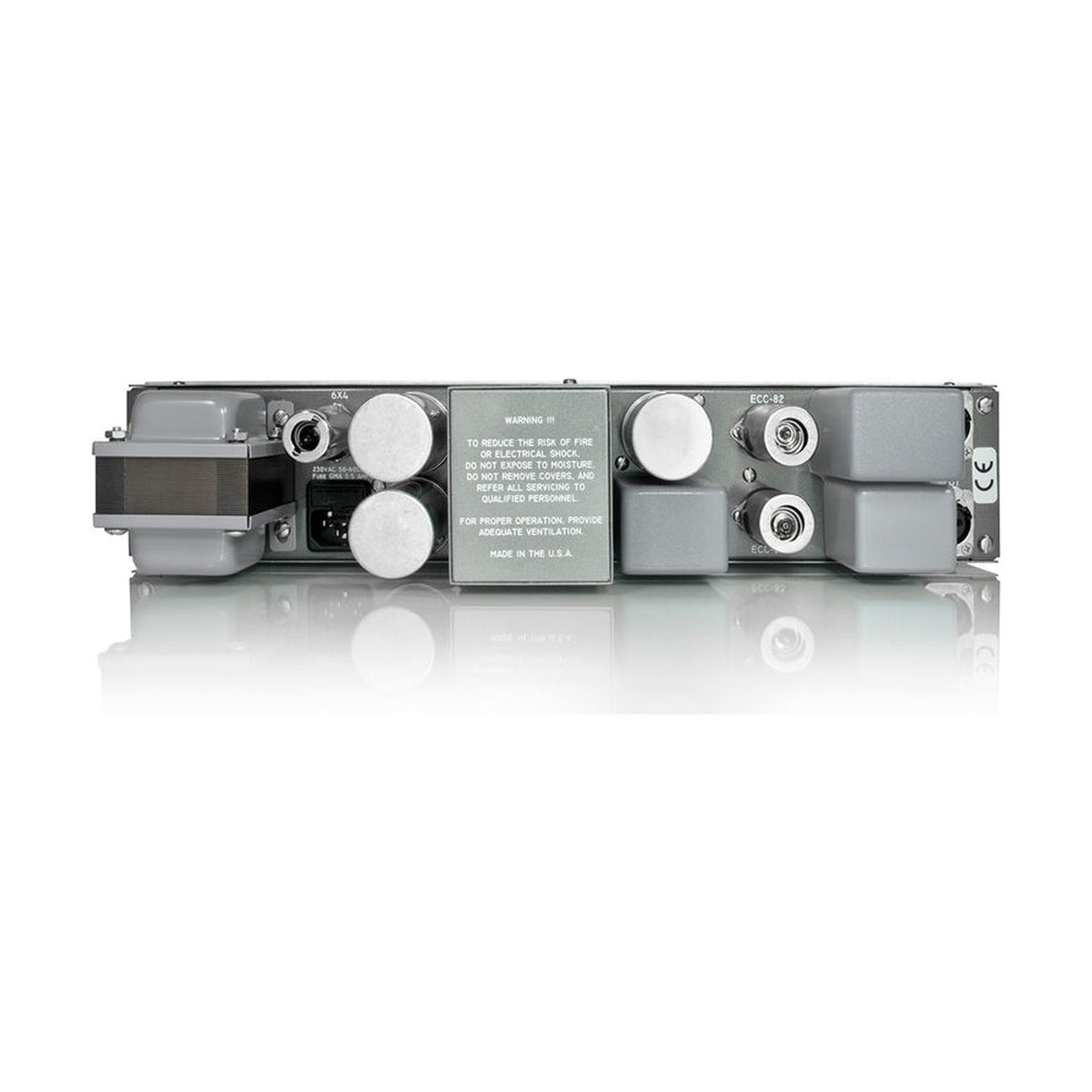

• Lampy: 12AU7, 12AX7, 6X4 (po jednej)
• Wysokość: 2U (3,5 cala)
