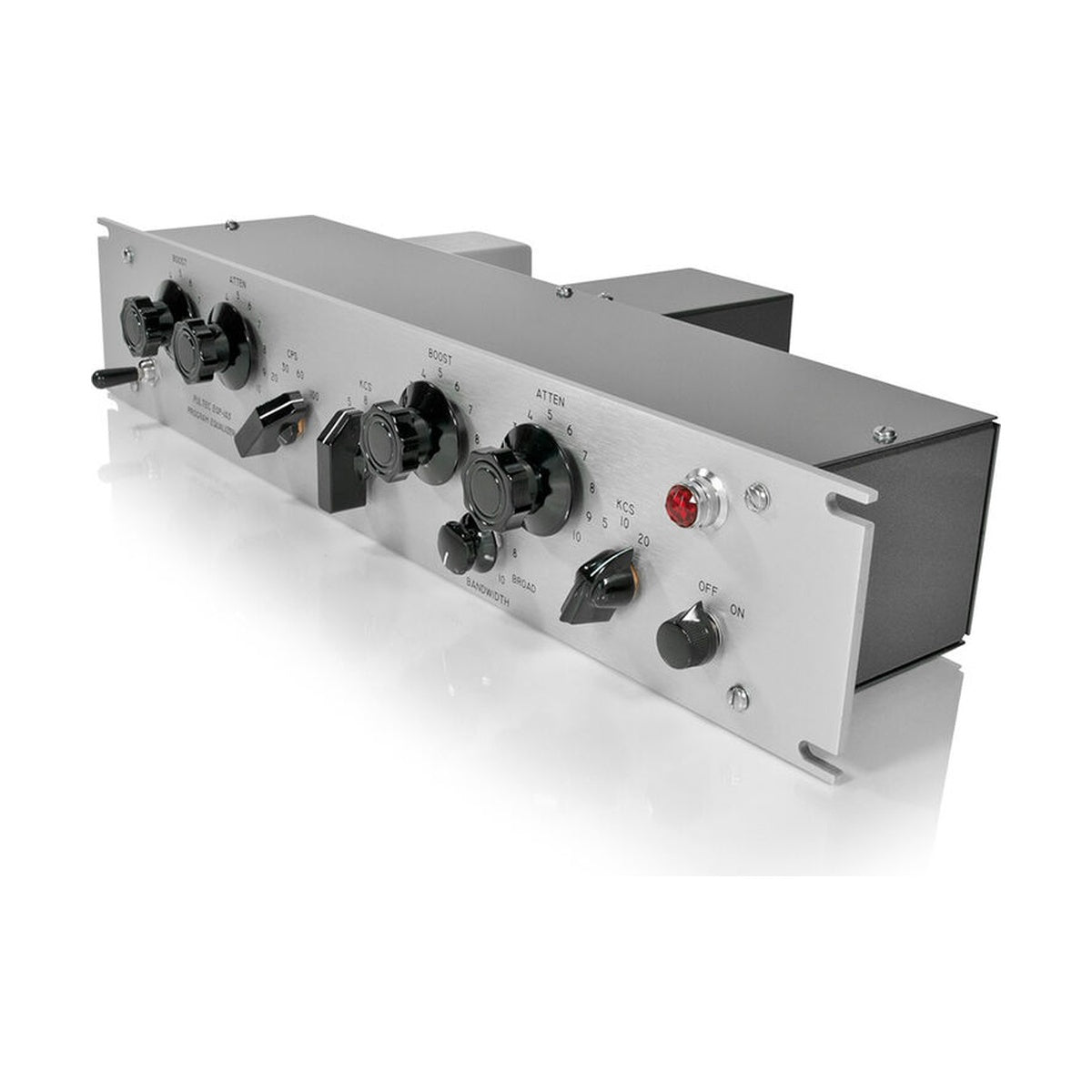

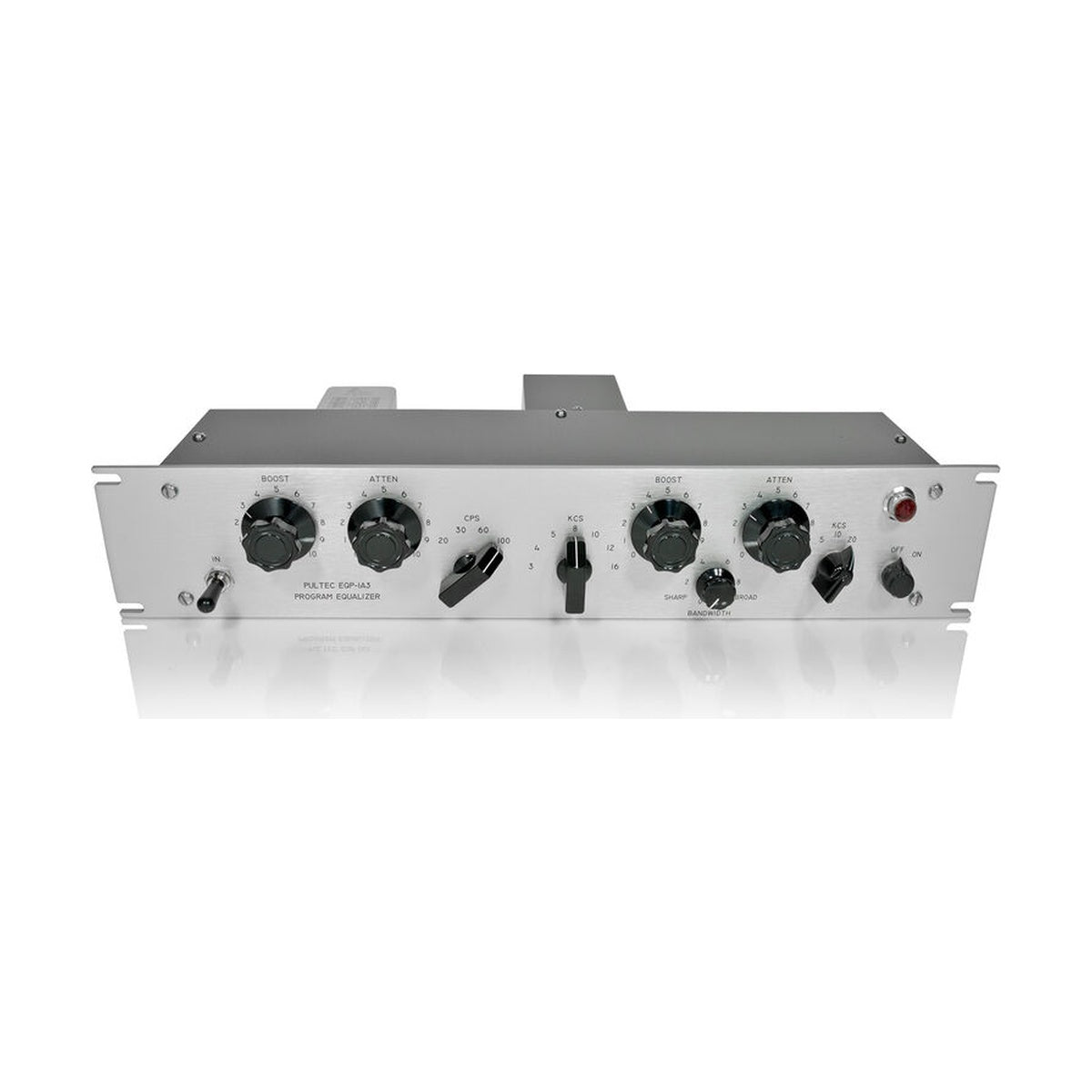

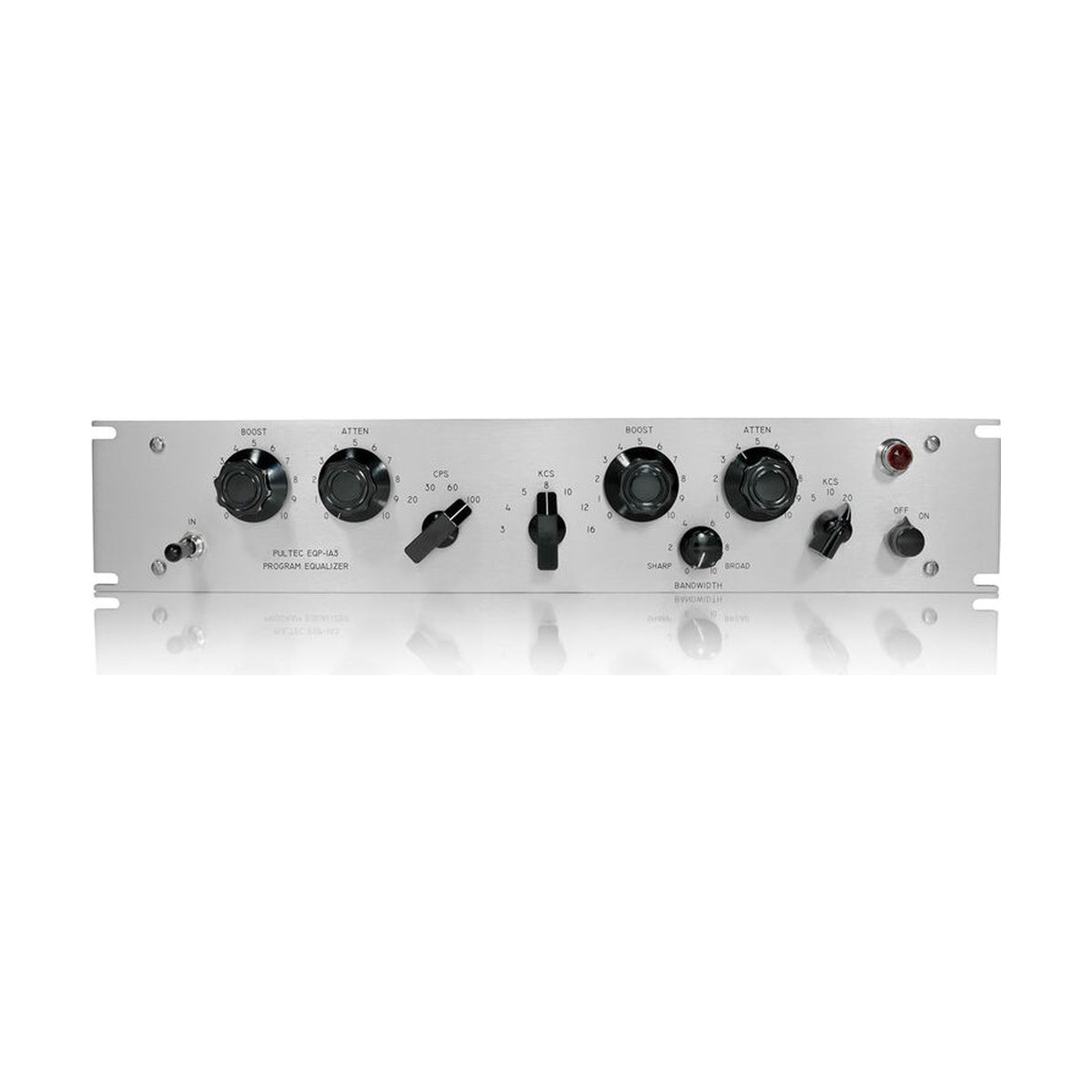

Pultec EQP-1A3-SS Program Equalizer

Pultec EQP-1A3-SS Program Equalizer to wersja modelu EQP-1A3 z tranzystorowym stopniem wzmacniającym. Sekcja wejściowa jest identyczna jak w wariancie lampowym: ten sam transformator wejściowy i ta sama pasywna sieć korekcji. Zmienia się wyłącznie sposób odbudowy poziomu, bo zamiast lamp pracuje tu układ operacyjny API 2520 obciążony transformatorem wyjściowym Triad, dokładnie jak w oryginałach z początku lat siedemdziesiątych. Pulse Techniques jest jedyną firmą z licencją na stosowanie oryginalnych układów API 2520.

Krótszy atak na stopie, basie i fortepianie

Inżynierowie opisują tę wersję jako bardziej dziarską, z ciaśniejszym dołem niż wariant lampowy, i to nie kwestia mocniejszego brzmienia, a innego zachowania stopnia wzmacniającego na transjentach. Na stopie, werblu, basie i fortepianie oznacza to zachowany atak przy jednoczesnym podbiciu 60 lub 100 Hz, więc dół rośnie, a uderzenie nie rozmywa się. Część realizatorów trzyma w studiu oba warianty i wybiera lampowy do wokalu i sumy, a tranzystorowy do sekcji rytmicznej. Zapas na wyjściu wynosi +21 dBm, a szum schodzi poniżej -80 dBm, więc urządzenie znosi gorące sygnały z insertów bez ostrożnego dopasowywania poziomu.

Ta sama pasywna sieć, inny stopień wyjściowy

Krzywe są identyczne jak w lampowym EQP-1A3, łącznie z jednoczesnym wzmocnieniem i tłumieniem niskich na tej samej częstotliwości. Wzmocnienie do 13,5 dB na 60 Hz przy tłumieniu do 17,5 dB na tym samym nastawie daje dół z masą i wyczyszczone pasmo bezpośrednio nad nim. Sekcja wysokich ma siedem środków szczytowych od 3 do 16 kHz z regulacją szerokości pasma oraz osobne tłumienie półkowe na 5, 10 lub 20 kHz. Ten sam obwód jest podstawą modułów 500-series marki, więc wybór między wersjami dotyczy charakteru stopnia wzmacniającego, nie możliwości korekcji.

KLUCZOWE CECHY

• Pasywna sieć korekcji modelu EQP-1A3 z tranzystorowym stopniem wzmacniającym
• Oryginalny układ operacyjny API 2520 z transformatorem wyjściowym Triad
• Jedyna firma z licencją na stosowanie oryginalnych układów API 2520
• Ciaśniejszy dół i wyraźniejszy atak niż w wariancie lampowym
• Jednoczesne wzmocnienie i tłumienie niskich na tej samej częstotliwości
• Siedem środków szczytowych wysokich od 3 do 16 kHz z regulacją szerokości pasma
• Poziom wyjściowy do +21 dBm i szum poniżej -80 dBm
• Ten sam obwód, na którym oparte są moduły 500-series

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor programowy z tranzystorowym wzmacniaczem liniowym
• Stopień wzmacniający: API 2520 z transformatorem wyjściowym Triad
• Wzmocnienie półkowe niskich: 20, 30, 60, 100 Hz, 0-13,5 dB
• Tłumienie półkowe niskich: 20, 30, 60, 100 Hz, 0-17,5 dB
• Wzmocnienie szczytowe wysokich: 3, 4, 5, 8, 10, 12, 16 kHz, 0-18 dB
• Tłumienie półkowe wysokich: 5, 10, 20 kHz, 0-16 dB
• Impedancja wejściowa: ok. 600 Ohm
• Impedancja wyjściowa: ok. 50 Ohm
• Szum: poniżej -80 dBm
• Zniekształcenia: do 0,15% przy 10 dBm na 600 Ohm
• Pasmo wzmacniacza: 20 Hz do 20 kHz, +0 / -1 dB względem 1 kHz, z transformatorami
• Maksymalny poziom wyjściowy: +21 dBm
