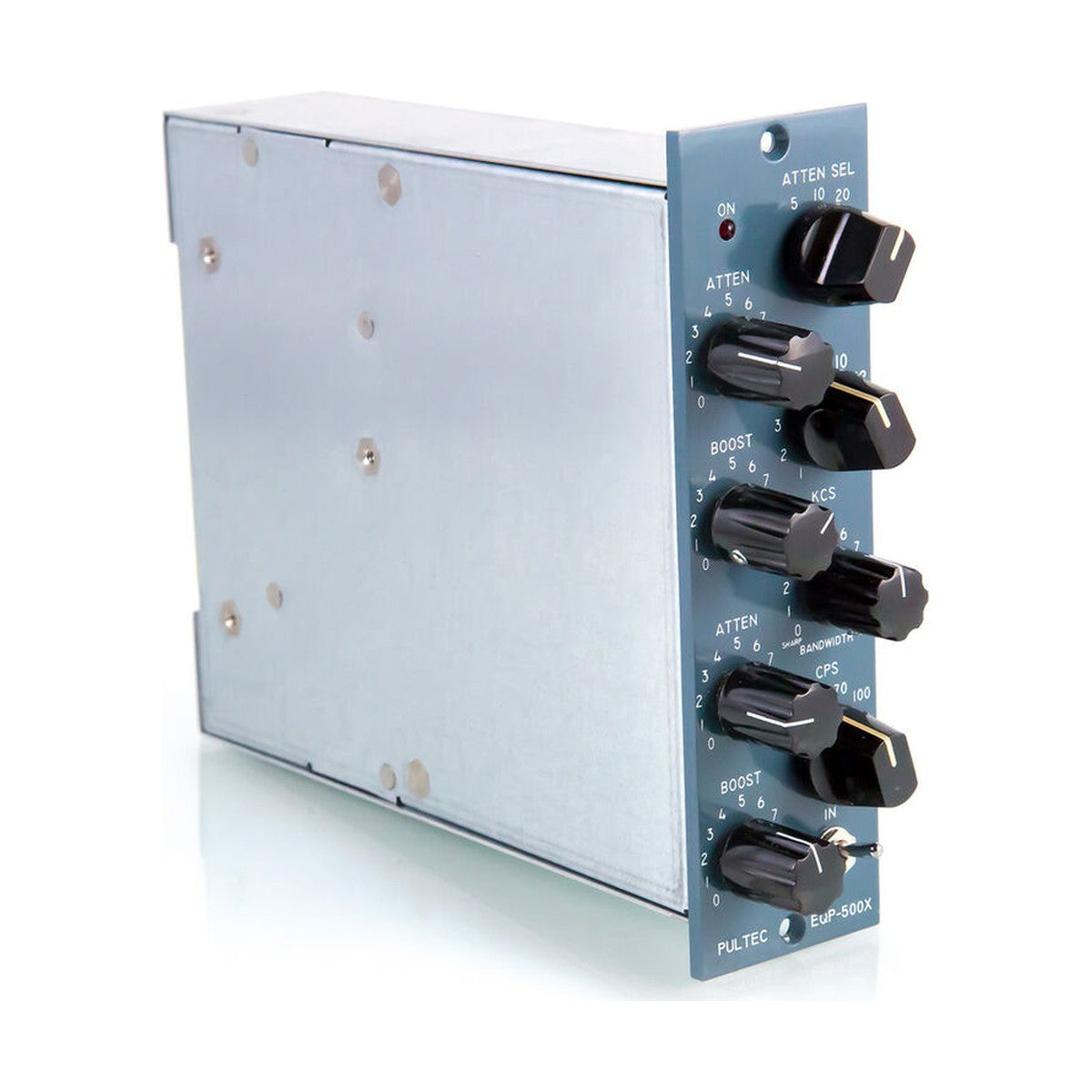

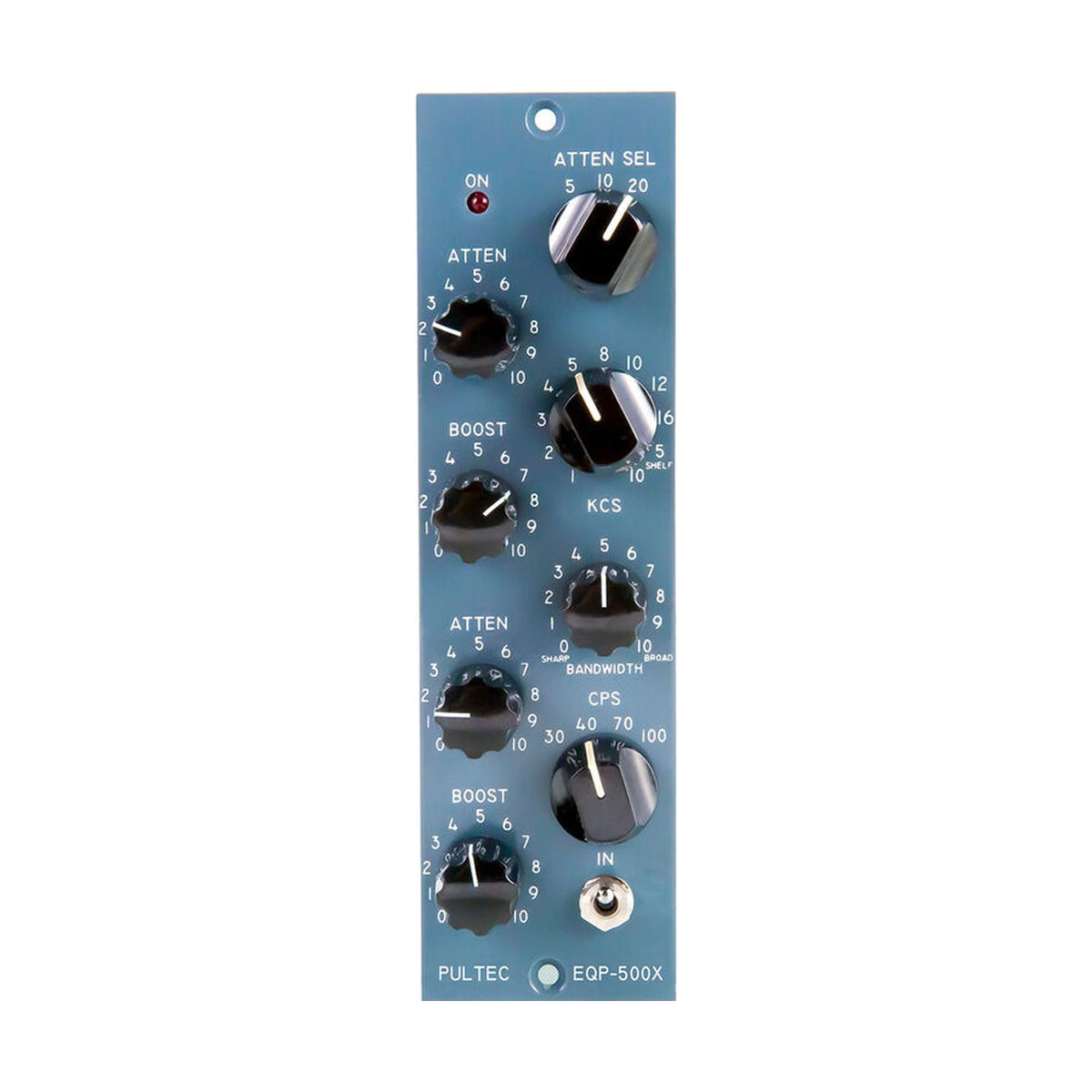

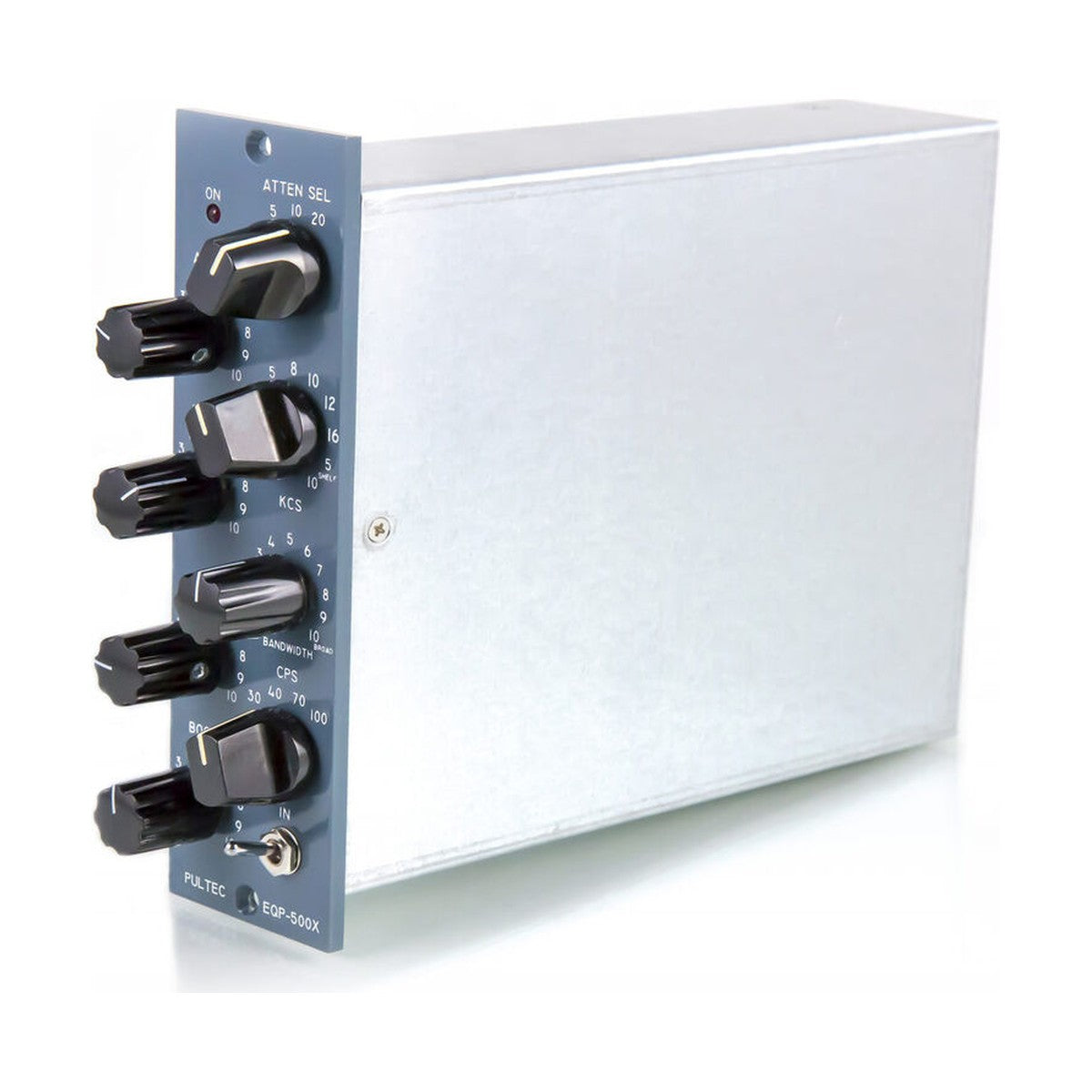

Pultec EQP-500X 500 Series Program Equalizer

Pultec EQP-500X 500 Series Program Equalizer przenosi tor korektorów tranzystorowych EQP-1A3-SS i EQP-1S3-SS do formatu modułu 500. Podstawą jest ten sam sprawdzony układ: pasywna sieć korekcji z transformatorem wejściowym i stopień wzmacniający na oryginalnym układzie API 2520 obciążonym transformatorem wyjściowym Triad. Zestaw krzywych odpowiada modelowi 1S3, czyli najbogatszemu w linii, z wzmocnieniem półkowym wysokich włącznie.

Osiem kanałów Pultec w jednej kasecie

Wersje rackowe zajmują 2U na kanał, więc korekcja pasywna na całej sekcji bębnów oznacza kilkanaście jednostek rack i osobne zasilanie każdej sztuki. Moduł 500 zajmuje jedno gniazdo, korzysta z zasilania kasety i pozwala zbudować wielokanałowy zestaw Pultec w jednej obudowie 3U. To zmienia sposób pracy przy tracking session, gdzie korekcja pasywna trafia na kilka mikrofonów jednocześnie, a nie tylko na sumę. Przy nagrywaniu perkusji, sekcji dętej albo kilku gitar naraz różnica między jednym gniazdem i dwoma jednostkami rack na kanał decyduje o tym, czy taki układ da się w ogóle zestawić.

Pełny zestaw krzywych bez ustępstw wobec rozmiaru

Mniejszy format nie oznacza obciętej sekcji korekcji. Do dyspozycji zostają krzywe niskich na 30, 40, 70 i 100 Hz z jednoczesnym wzmocnieniem i tłumieniem, dziewięć środków szczytowych wysokich od 1 do 16 kHz, wzmocnienie półkowe z narożnikami 5 i 10 kHz oraz tłumienie półkowe na 5, 10 lub 20 kHz. Charakterystyka toru pozostaje ta sama, którą inżynierowie opisują jako bardziej dziarską i z ciaśniejszym dołem niż wariant lampowy. Maksymalny poziom wyjściowy +21 dBm i szum poniżej -80 dBm to parametry identyczne z wersjami rackowymi.

KLUCZOWE CECHY

• Pasywna korekcja Pultec w formacie modułu 500
• Oryginalny układ operacyjny API 2520 z transformatorem wyjściowym Triad
• Zestaw krzywych odpowiadający modelowi EQP-1S3-SS
• Wzmocnienie półkowe wysokich z narożnikami 5 i 10 kHz
• Dziewięć środków szczytowych wysokich, w tym 1 i 2 kHz
• Jednoczesne wzmocnienie i tłumienie niskich na tej samej częstotliwości
• Jedno gniazdo kasety na kanał zamiast 2U w wersji rackowej
• Poziom wyjściowy do +21 dBm i szum poniżej -80 dBm

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor programowy w formacie 500, wzmacniacz tranzystorowy
• Stopień wzmacniający: API 2520 z transformatorem wyjściowym Triad
• Wzmocnienie półkowe niskich: 30, 40, 70, 100 Hz, 0-13,5 dB
• Tłumienie półkowe niskich: 30, 40, 70, 100 Hz, 0-17,5 dB
• Wzmocnienie szczytowe wysokich: 1, 2, 3, 4, 5, 8, 10, 12, 16 kHz, 0-18 dB
• Wzmocnienie półkowe wysokich: 5, 10 kHz, 0-14 dB
• Tłumienie półkowe wysokich: 5, 10, 20 kHz, 0-16 dB
• Impedancja wejściowa: ok. 600 Ohm, wyjściowa ok. 50 Ohm
• Szum: poniżej -80 dBm
• Zniekształcenia: do 0,15% przy 10 dBm na 600 Ohm
• Pasmo wzmacniacza: 20 Hz do 20 kHz, +0 / -1 dB względem 1 kHz, z transformatorami
• Maksymalny poziom wyjściowy: +21 dBm
