Pultec MEQ-5-SS Midrange Equalizer

Pultec MEQ-5-SS Midrange Equalizer to tranzystorowa wersja korektora średnicy MEQ-5. Transformator wejściowy i pasywna sieć korekcji są identyczne jak w wariancie lampowym, a poziom odbudowuje układ operacyjny API 2520 obciążony transformatorem wyjściowym Triad. Zakres pracy pozostaje ten sam: od około 300 Hz do 5 kHz, czyli pasmo skupiające większość energii materiału muzycznego, w którym słuch wychwytuje nawet drobne rezonanse pomieszczenia, mikrofonu i odsłuchu.

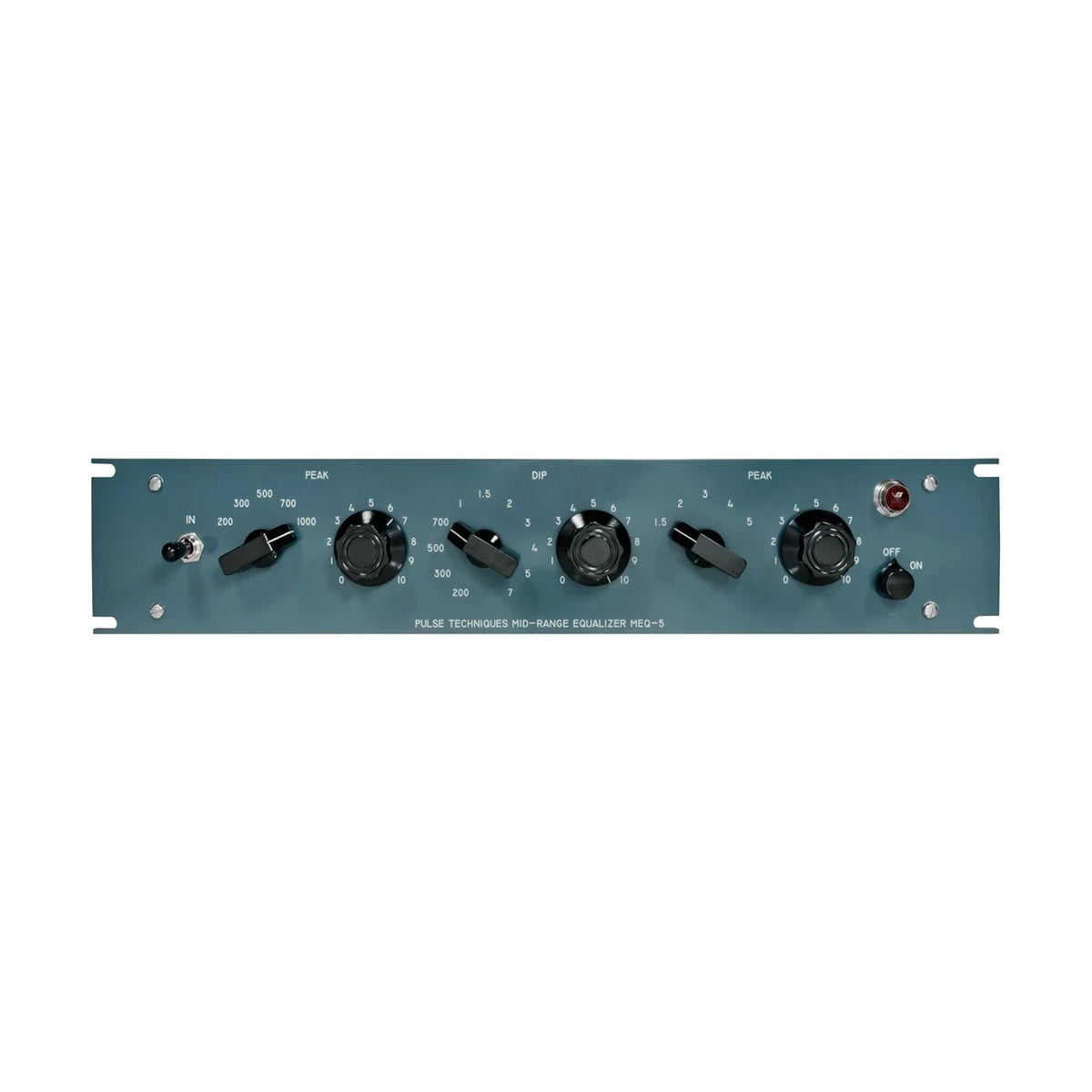

Trzy sekcje na jednym panelu, bez łańcucha wtyczek

Sekcje są od siebie niezależne i działają jednocześnie, więc można wzmocnić krzywą szczytową w zakresie 200-1000 Hz, jednocześnie wzmocnić drugą w zakresie 1,5-5 kHz i przy tym wyciąć w zakresie 200-7000 Hz. Jack Douglas, który pracował z Johnem Lennonem, Aerosmith i Alice Cooperem, wskazywał MEQ-5 jako swój podstawowy korektor do gitar każdego rodzaju. Ta sama logika dotyczy wokali, sekcji dętej, smyczków, klawiszy, werbla i tomów, czyli materiału, w którym trzeba jednocześnie dołożyć ciało niżej, obecność wyżej i usunąć rezonans pomiędzy.

Zapas poziomu przy gorących sygnałach

Maksymalny poziom wyjściowy wynosi +21 dBm, a szum schodzi poniżej -80 dBm, więc urządzenie znosi gorące sygnały bez ostrożnego dopasowywania poziomu na wejściu. Ma to praktyczne znaczenie przy pracy w insercie konsolety i przy sygnałach po kompresji, gdzie zapasu bywa niewiele. Stopień tranzystorowy jest przy tym opisywany jako bardziej dziarski od lampowego, z ciaśniejszym dołem, co na werblu i tomach oznacza wyraźniej zachowany atak przy dużym podbiciu niższej średnicy. Zakresy regulacji pozostają celowo ograniczone: 10 dB w niższej średnicy, 8 dB w wyższej i 10 dB w tłumieniu.

KLUCZOWE CECHY

• Pasywny korektor średnicy z tranzystorowym stopniem wzmacniającym
• Oryginalny układ operacyjny API 2520 z transformatorem wyjściowym Triad
• Trzy niezależne sekcje działające jednocześnie
• Wzmocnienie szczytowe niższej średnicy w zakresie 200-1000 Hz
• Wzmocnienie szczytowe wyższej średnicy w zakresie 1,5-5 kHz
• Tłumienie w zakresie od 200 Hz do 7 kHz
• Poziom wyjściowy do +21 dBm i szum poniżej -80 dBm
• Ta sama pasywna sieć korekcji co w wariancie lampowym

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor średnicy z tranzystorowym wzmacniaczem liniowym
• Stopień wzmacniający: API 2520 z transformatorem wyjściowym Triad
• Wzmocnienie szczytowe niższej średnicy: 200, 300, 500, 700, 1000 Hz, 0-10 dB
• Wzmocnienie szczytowe wyższej średnicy: 1,5, 2, 3, 4, 5 kHz, 0-8 dB
• Tłumienie: 200, 300, 500, 700 Hz oraz 1, 1,5, 2, 3, 4, 5, 7 kHz, 0-10 dB
• Impedancja wejściowa: ok. 600 Ohm
• Impedancja wyjściowa: ok. 50 Ohm
• Szum: poniżej -80 dBm
• Zniekształcenia: do 0,15% przy 10 dBm na 600 Ohm
• Pasmo wzmacniacza: 20 Hz do 20 kHz, +0 / -1 dB względem 1 kHz, z transformatorami
• Maksymalny poziom wyjściowy: +21 dBm
