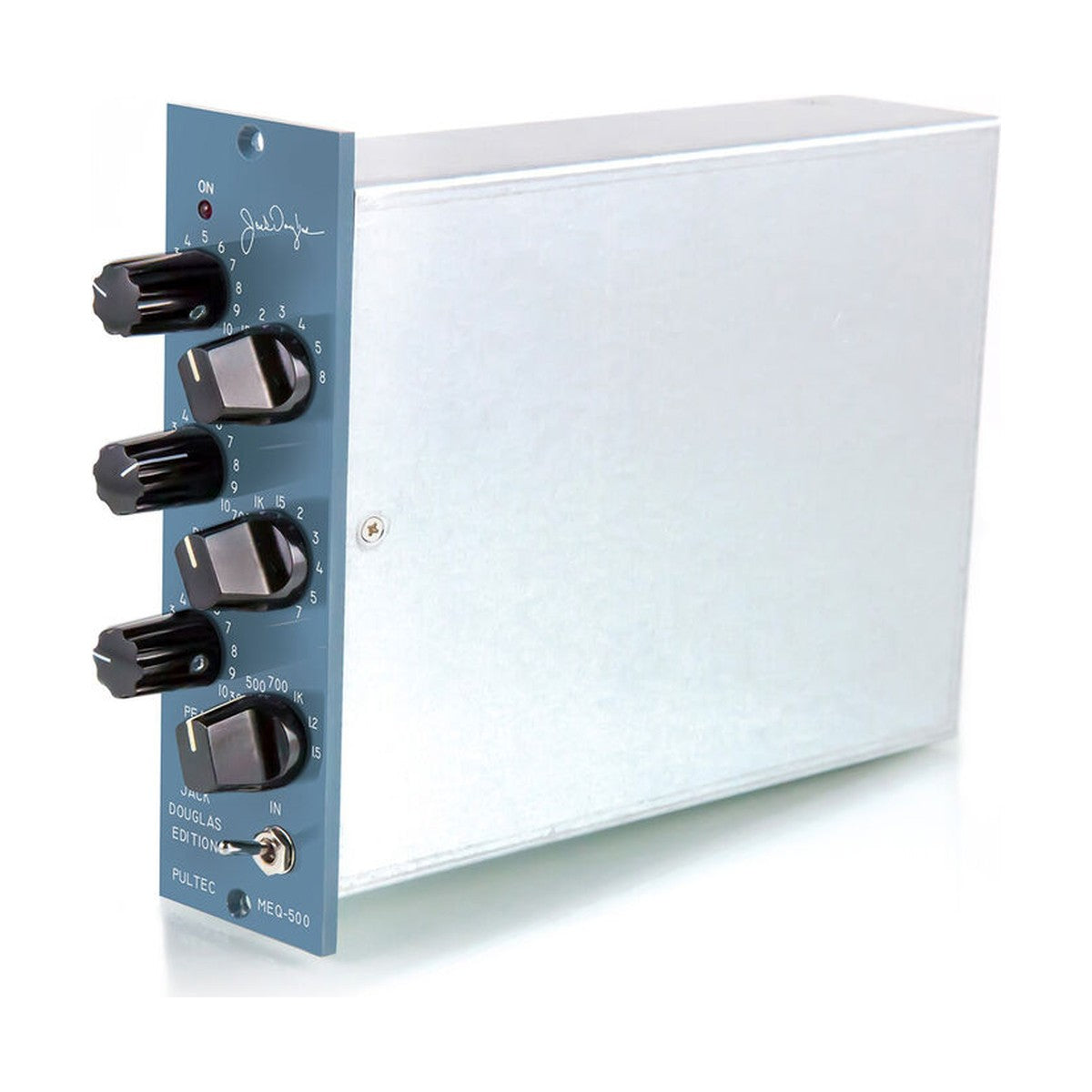

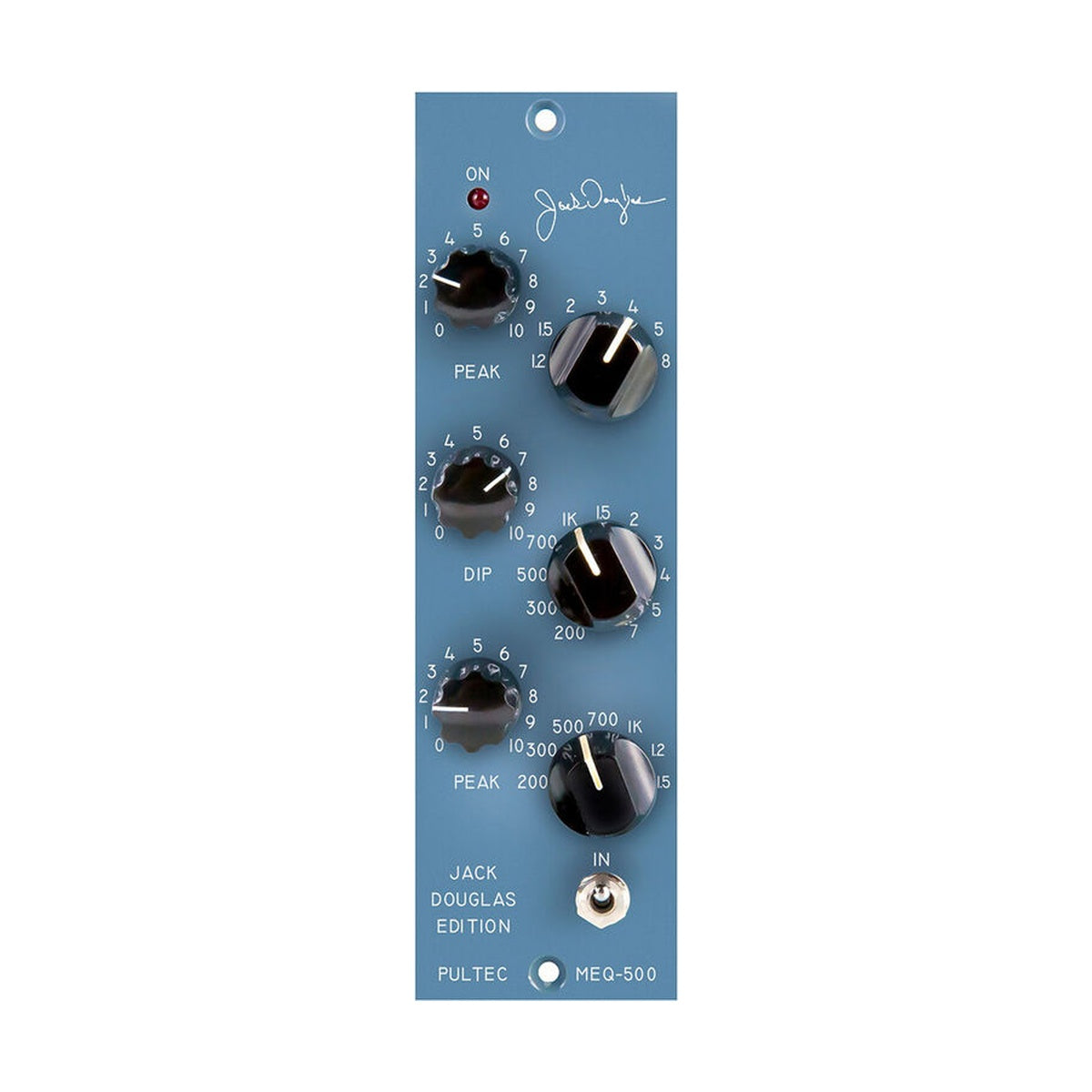

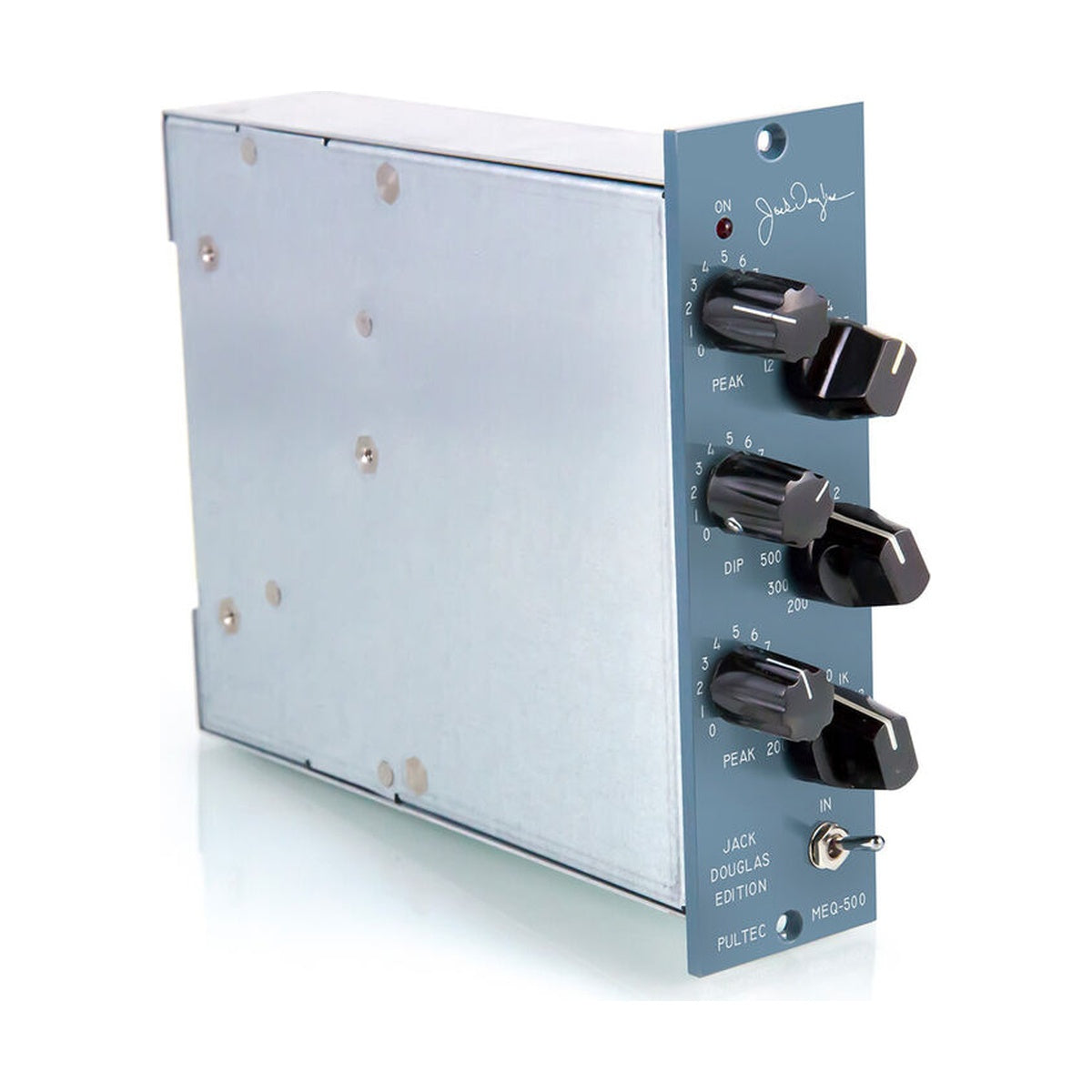

Pultec MEQ-500 500 Series Equalizer Jack Douglas Edition

Pultec MEQ-500 500 Series Equalizer w wersji Jack Douglas Edition to korektor średnicy w formacie modułu 500, oparty na układzie operacyjnym API 2520 i transformatorze wyjściowym Triad. Przed wprowadzeniem MEQ-5 do rodziny 500 Pulse Techniques skonsultowało projekt z Jackiem Douglasem, producentem i realizatorem pracującym z Johnem Lennonem, Aerosmith, Alice Cooperem i Cheap Trick, dla którego MEQ-5 od lat był podstawowym narzędziem do gitar, basu, wokali i klawiszy.

Cztery nowe środki i sekcje, które na siebie nachodzą

Z udziałem Douglasa pasywna sekcja korekcji dostała cztery dodatkowe częstotliwości: 1,2 i 1,5 kHz w niższej średnicy oraz 1,2 i 8 kHz w wyższej. Skutek jest większy niż sama liczba nastawów, bo obie sekcje zaczynają się nakładać w okolicy 1,2-1,5 kHz. Można więc wzmocnić i wyciąć w tym samym rejonie dwiema niezależnymi krzywymi o różnej dobroci, co w zwykłym MEQ-5 nie jest możliwe. Górna granica podniesiona do 8 kHz wyprowadza tę sekcję poza samą średnicę, więc modułem można otworzyć górę gitary czy werbla bez sięgania po drugie urządzenie. Dobroć w wyższej średnicy została przy tym skorygowana.

Pasmo mocy w jednym gnieździe kasety

Trzy niezależne sekcje pracują jednocześnie: wzmocnienie szczytowe w zakresie 200-1500 Hz, drugie wzmocnienie szczytowe w zakresie 1,2-8 kHz oraz tłumienie w zakresie 200-7000 Hz. Zakres pracy skupia się na pasmie od około 300 Hz do 5 kHz, w którym mieści się większość energii materiału i na które słuch jest najbardziej wyczulony. W formacie 500 oznacza to możliwość zestawienia kilku kanałów korekcji średnicy w jednej kasecie, co przy nagrywaniu perkusji lub kilku gitar naraz jest różnicą między układem możliwym i niemożliwym do złożenia.

KLUCZOWE CECHY

• Korektor średnicy w formacie modułu 500 z układem API 2520 i transformatorem Triad
• Sekcja pasywna rozbudowana wspólnie z Jackiem Douglasem
• Dodatkowe środki 1,2 i 1,5 kHz w niższej średnicy
• Dodatkowe środki 1,2 i 8 kHz w wyższej średnicy, poza pasmo samej średnicy
• Nachodzące na siebie zakresy obu sekcji wzmocnienia
• Skorygowana dobroć nastawów wyższej średnicy
• Trzy niezależne sekcje działające jednocześnie
• Poziom wyjściowy do +21 dBm i szum poniżej -80 dBm

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor średnicy w formacie 500, wzmacniacz tranzystorowy
• Stopień wzmacniający: API 2520 z transformatorem wyjściowym Triad
• Wzmocnienie szczytowe niższej średnicy: 200, 300, 500, 700, 1000, 1200, 1500 Hz, 0-10 dB
• Wzmocnienie szczytowe wyższej średnicy: 1,2, 1,5, 2, 3, 4, 5, 8 kHz, 0-8 dB
• Tłumienie: 200, 300, 500, 700 Hz oraz 1, 1,5, 2, 3, 4, 5, 7 kHz, 0-10 dB
• Impedancja wejściowa: ok. 600 Ohm
• Impedancja wyjściowa: ok. 50 Ohm
• Szum: poniżej -80 dBm
• Zniekształcenia: do 0,15% przy 10 dBm na 600 Ohm
• Pasmo wzmacniacza: 20 Hz do 20 kHz, +0 / -1 dB względem 1 kHz, z transformatorami
• Maksymalny poziom wyjściowy: +21 dBm
