Retro Instruments 2A3

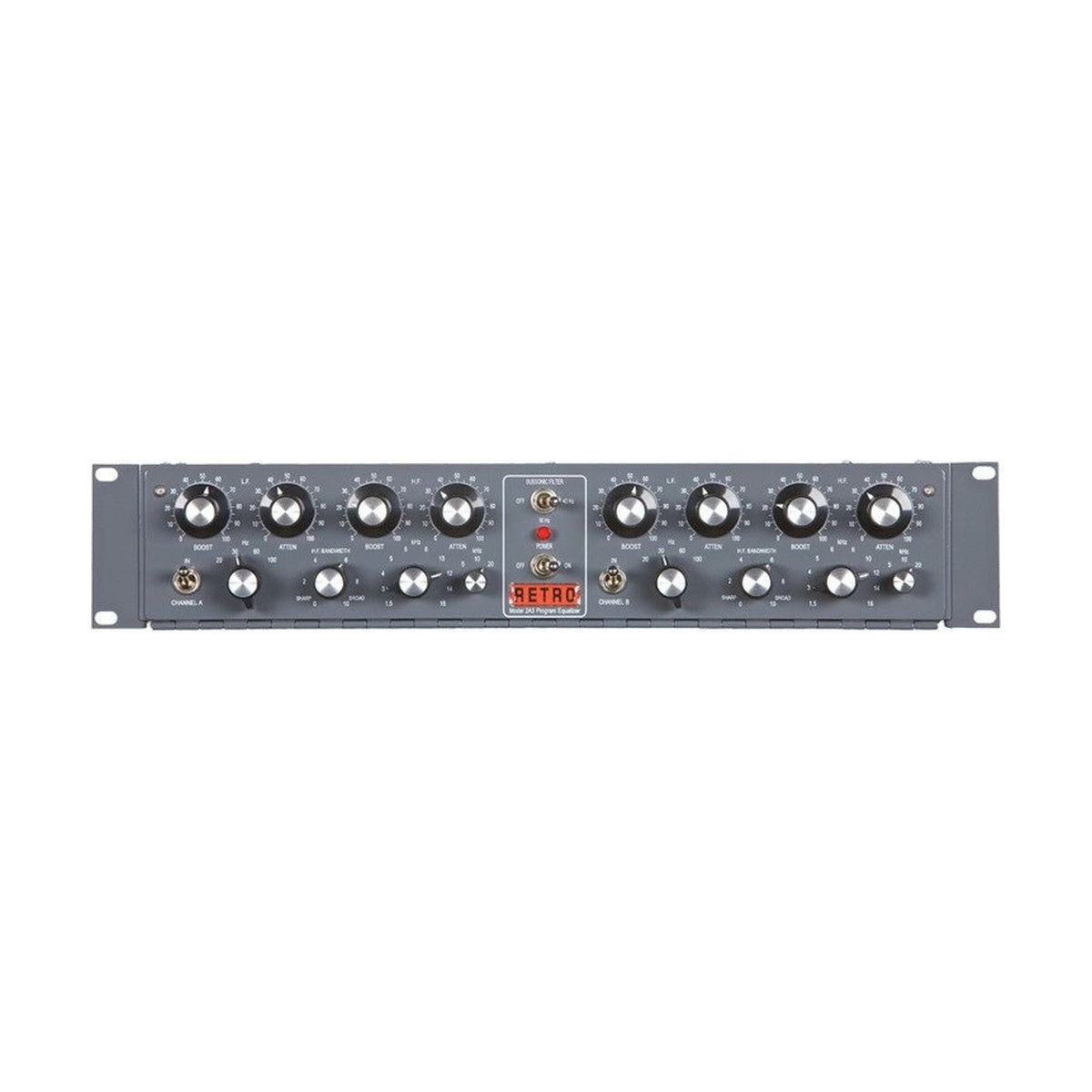

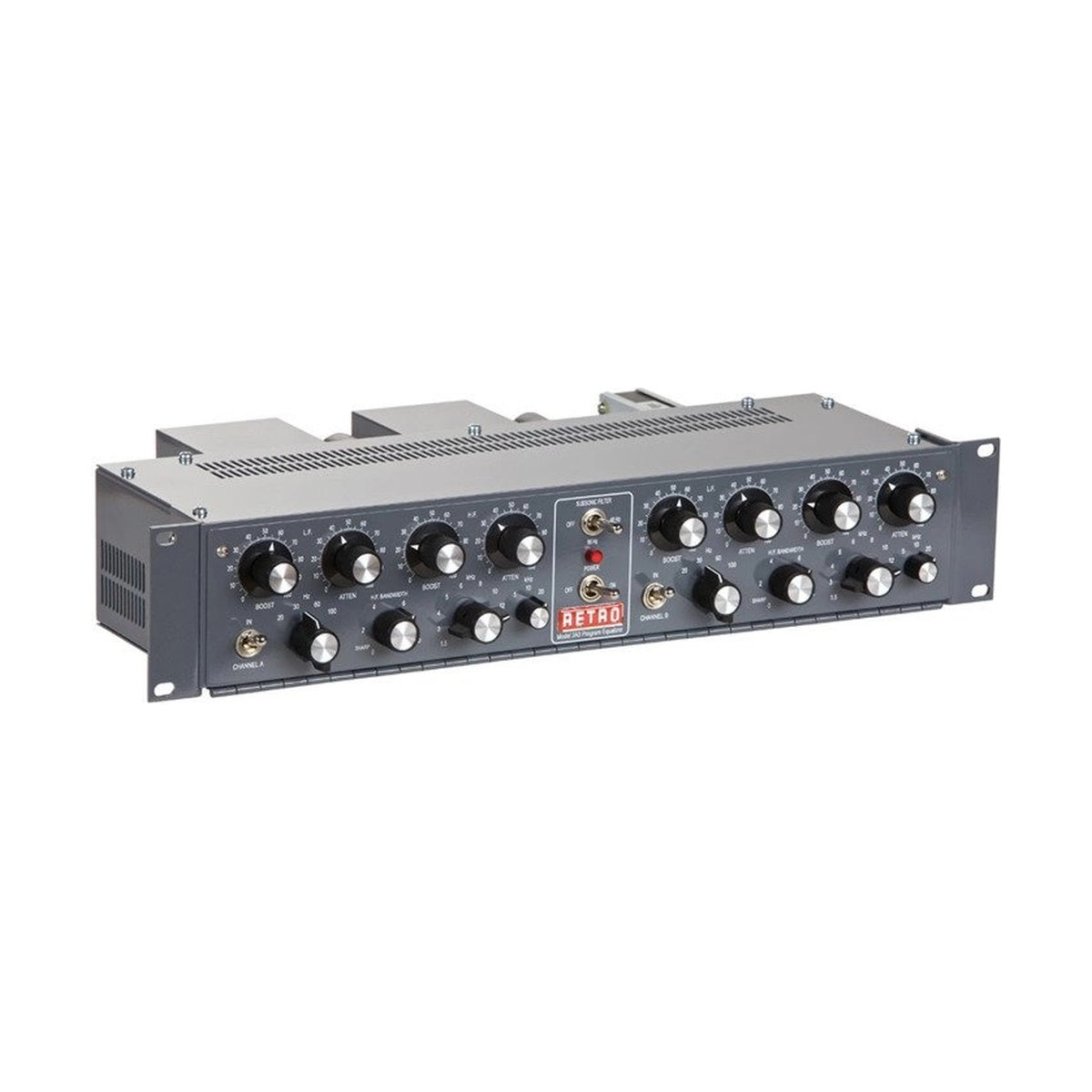

Retro Instruments 2A3 to dwukanałowy lampowy korektor programowy w obudowie 2U, oparty na w pełni pasywnej korekcji na kondensatorach i dławikach. Krzywe odpowiadają standardowi wyznaczonemu przez korektory Pultec, a zestaw środków wzmocnienia wysokich został rozszerzony o kilka dodatkowych punktów. Poziom odbudowuje lampowy wzmacniacz klasy AB pracujący przy wzmocnieniu jednostkowym, na dwóch lampach 12AX7 i dwóch 12AU7, z transformatorami projektowanymi na zamówienie.

Filtr subsoniczny do peakingowego podbicia dołu

Klasyczna korekcja pasywna przy wzmocnieniu niskich wprowadza nadmiar energii poniżej pasma użytecznego, co na monitorach z subwooferem i na systemach klubowych zabiera zapas bez słyszalnej korzyści. Filtr subsoniczny w 2A3 rozwiązuje to inaczej niż zwykły filtr górnoprzepustowy: pracuje przez transformator międzystopniowy, ma nastawy 40 i 90 Hz o charakterystyce z podbiciem i ostrym zboczem, więc zamienia półkowe wzmocnienie w podbicie z wyraźnym szczytem. Nastaw 40 Hz nie odbiera dołu, a dodaje energii w okolicy 35-40 Hz. Filtr można w każdej chwili wyłączyć, gdy materiał wymaga dokładnego przenoszenia niskich.

Dwa kanały i dziesięć środków góry w jednym urządzeniu

Oba kanały zmieściły się w 2U, a separacja przekracza 70 dB, więc można pracować stereo, na dwóch niezależnych śladach albo kaskadowo, łącząc jeden kanał z drugim dla szerszych możliwości korekcji. Wzmocnienie wysokich ma dziesięć środków od 1,5 do 16 kHz, czyli więcej niż oryginalne konstrukcje pasywne, co pozwala precyzyjniej wpasować pojedynczy ślad w miks albo dodać wokalowi obecności bez wchodzenia w pasmo sybilantów. Skale gałek mają sto pozycji, więc nastawy są odtwarzalne.

KLUCZOWE CECHY

• Dwa kanały lampowej korekcji programowej w obudowie 2U
• W pełni pasywna korekcja na kondensatorach i dławikach, bez pętli sprzężenia
• Krzywe zgodne ze standardem korektorów Pultec
• Dziesięć środków wzmocnienia wysokich od 1,5 do 16 kHz
• Filtr subsoniczny 40 i 90 Hz sprzężony przez transformator międzystopniowy
• Jednoczesne wzmocnienie i tłumienie niskich w układzie znanym z Pulteca
• Skale gałek o stu pozycjach dla odtwarzalności nastawów
• Separacja kanałów powyżej 70 dB
• Wzmacniacz lampowy klasy AB o wzmocnieniu jednostkowym
• Przełączniki obejścia korekcji dla każdego kanału

SPECYFIKACJA TECHNICZNA

• Wzmocnienie niskich: 20, 30, 60 i 100 Hz
• Tłumienie niskich: 20, 30, 60 i 100 Hz
• Wzmocnienie wysokich: 1,5, 3, 4, 5, 6, 8, 10, 12, 14 i 16 kHz
• Tłumienie wysokich: 5, 10 i 20 kHz
• Filtr subsoniczny: 40 i 90 Hz, charakterystyka z podbiciem i ostrym zboczem
• Stosunek sygnału do szumu: powyżej 76 dB
• Separacja kanałów: powyżej 70 dB
• Pasmo przenoszenia: równe w granicach 1 dB w zakresie 20-20 000 Hz
• Zniekształcenia harmoniczne: poniżej 1% w zakresie 20-20 000 Hz

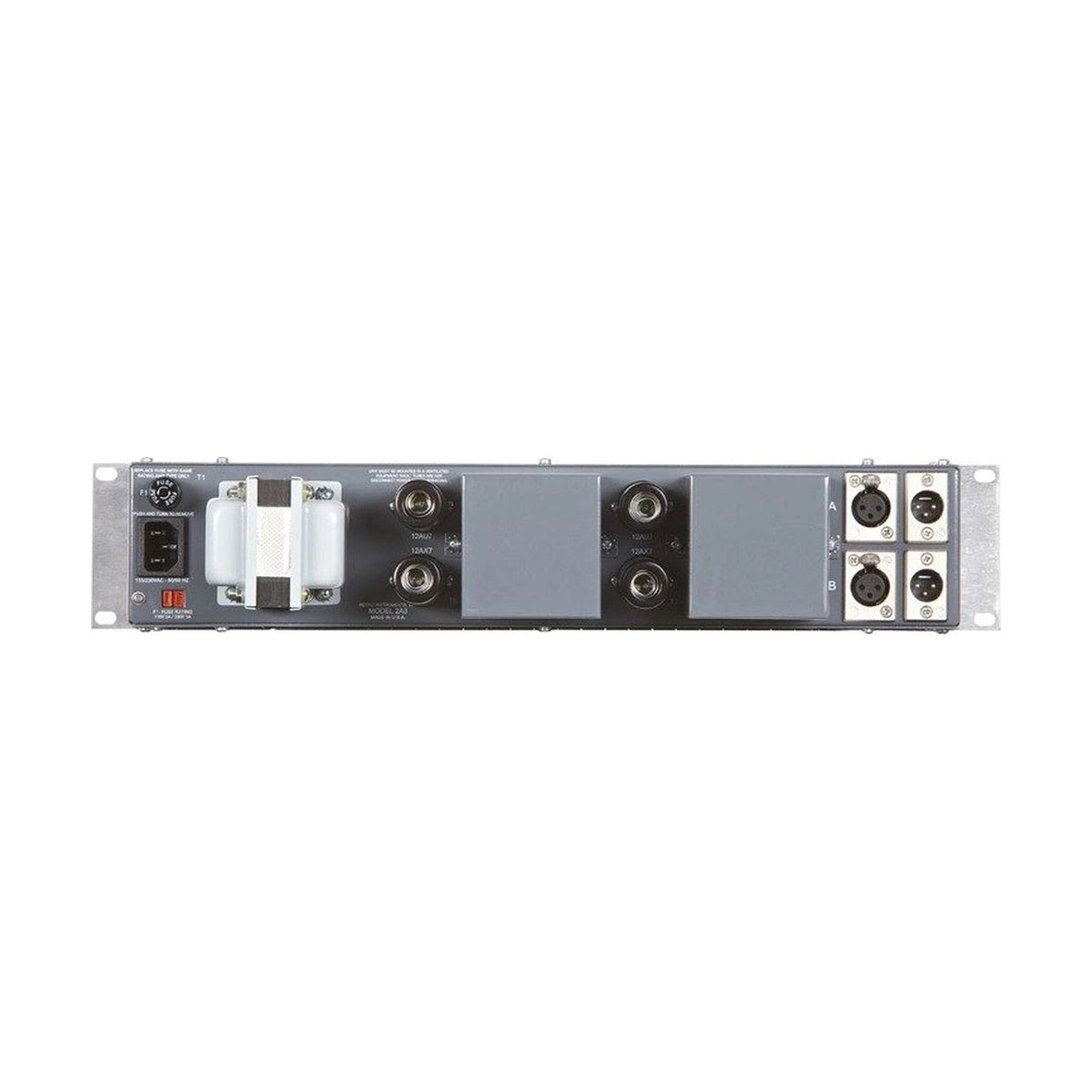

• Wejście i wyjście: 600 Ohm, pływające, symetryzowane transformatorowo, XLR
• Lampy: 2x 12AX7 i 2x 12AU7, konfiguracja żarzenia 6 lub 12 V na zwornikach
• Wymiary: 2U, 19 x 3,5 x 9 cala, zasilanie IEC 115/230 V, 50-60 Hz
