RME HDSPe AES – 32-kanałowa karta PCI Express z 8× AES/EBU I/O (16×16 do 192 kHz), Word Clock I/O (BNC), 2× MIDI I/O, mikserem TotalMix FX (bez FX DSP) i zegarem SteadyClock FS; główna płyta zapewnia 4× AES + Word Clock, a dołączona płytka rozszerzeń dodaje kolejne 4× AES oraz gniazdo MIDI (2× I/O).
HDSPe AES została zaprojektowana jako profesjonalne centrum cyfrowe do studia, broadcastu i instalacji. Karta udostępnia osiem par AES/EBU (we/wy) na złączach D-sub 25 (pinout Tascam), działa w trybach Single/Double/Quad Wire i potrafi natywnie pracować w 192 kHz przy pełnej liczbie kanałów, a także konwertować pomiędzy formatami. SteadyClock FS zapewnia skuteczne tłumienie jittera, a TotalMix umożliwia swobodny routing 16 wejść i 16 odtwarzań na 16 wyjść, z niezależnymi submiksami.

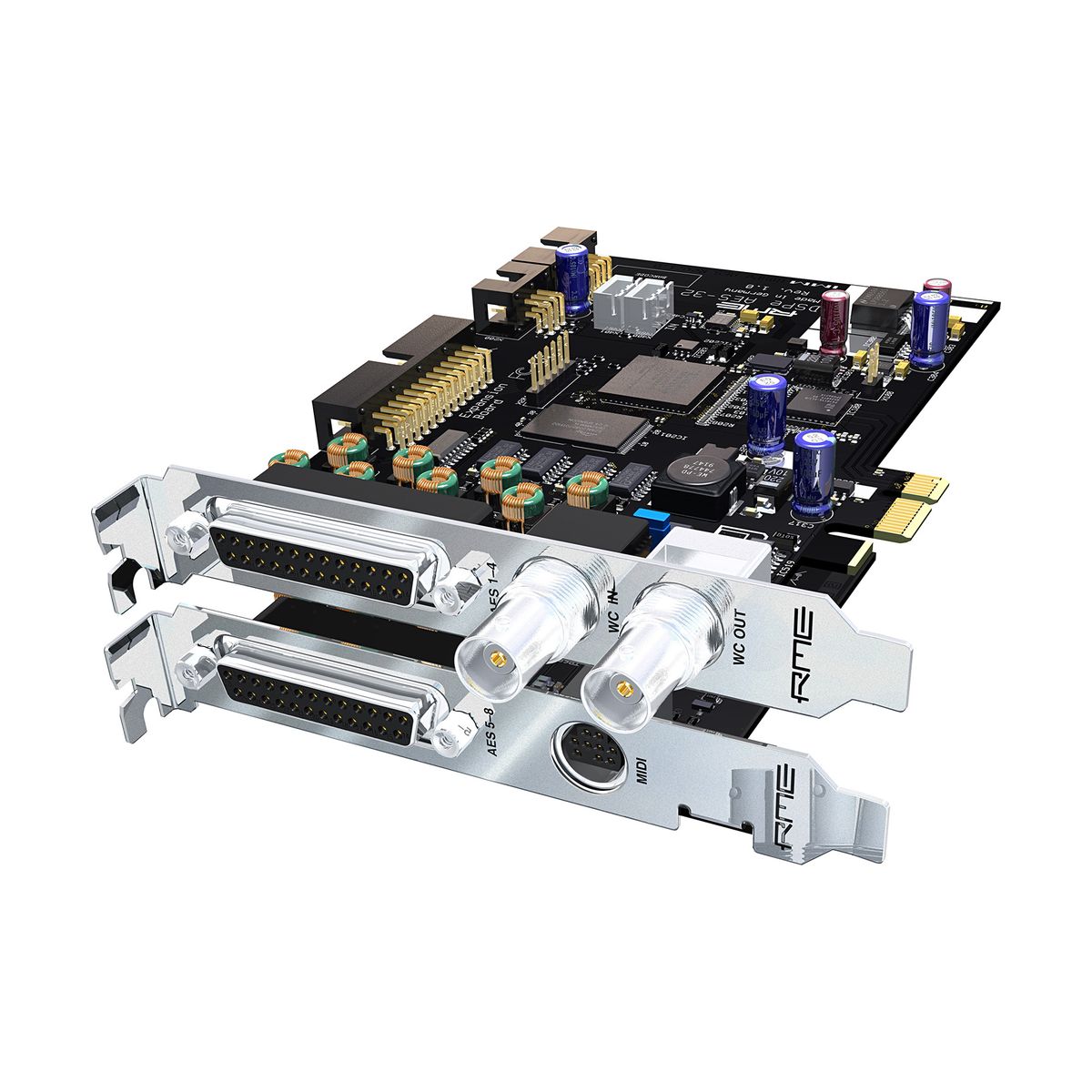

Na śledziu głównej karty znajdują się Word Clock In/Out (BNC) i D-sub 25 (AES 1–4), na płytce rozszerzeń – drugi D-sub 25 (AES 5–8) oraz mini-DIN do załączonego rozgałęźnika 2× MIDI I/O. Opcjonalny moduł TCO dodaje synchronizację LTC/Video. Interfejs PCIe x1 (rev. 1.1) pracuje w pełnym dupleksie i oferuje bardzo niskie latencje.
KLUCZOWE CECHY
- 8× AES/EBU I/O (łącznie 16 we + 16 wy) na D-sub 25; pinout Tascam
- Obsługa 192 kHz przy pełnej liczbie kanałów; tryby Single/Double/Quad Wire i konwersja między nimi
- Word Clock In/Out (BNC) z terminacją; źródła zegara: AES ×8, Word Clock, Internal
- 2× MIDI I/O (przez dołączony breakout)
- TotalMix FX: 512-kanałowy mikser (routing/submiksy bez efektów DSP)
- SteadyClock FS – wysoka odporność na jitter, reklockowanie i stabilna synchronizacja
- Wsparcie dla TCO (LTC/Video Sync), zgodność z DIGICheck
SPECYFIKACJA TECHNICZNA
- Interfejs: PCI Express x1 (rev. 1.1), pełny dupleks; transfer do 500 MB/s (250 MB/s w każdym kierunku)
- Kanały/częstotliwości: do 32 in / 32 out @ 32–192 kHz (zakres obsługiwany 28–200 kHz)
- Formaty AES: Single Wire; Double Wire (96 kHz); Quad Wire (192 kHz); tryby 48K/96K/192K Frame
- Word Clock: In/Out (BNC), wyjście 4 Vpp przy 75 Ω; terminacja wejścia przełączana
- MIDI: 2× MIDI In, 2× MIDI Out (breakout mini-DIN → 4× DIN 5-pin)
- Jitter (wew./we): < 1 ns; tłumienie jittera > 50 dB (2,4 kHz)
- Funkcje systemowe: SyncCheck, Intelligent Clock Control (ICC), ASIO Direct Monitoring
- W zestawie: karta PCIe, płytka rozszerzeń, kabel breakout MIDI, taśma łącząca, dokumentacja
