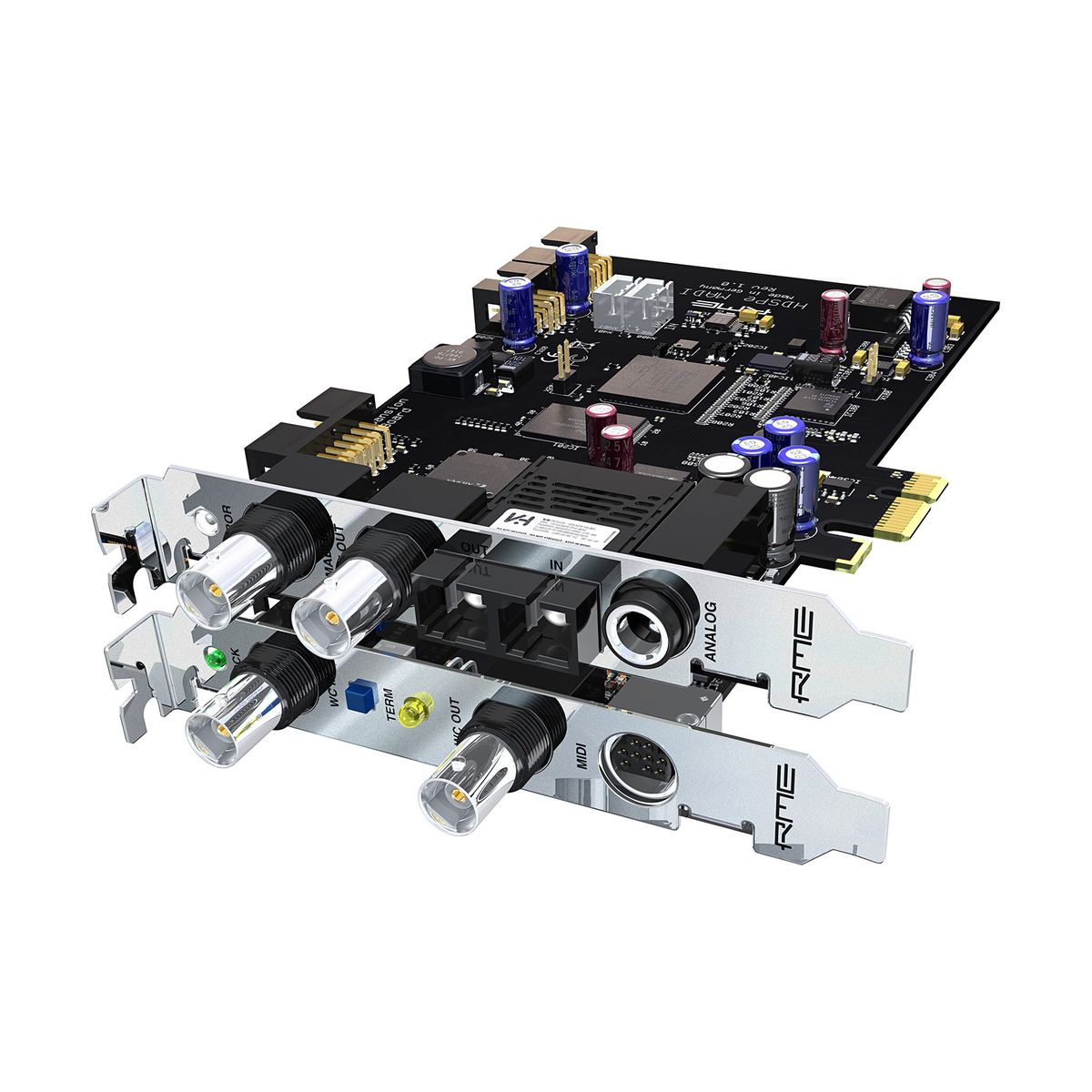

RME HDSPe MADI – 128-kanałowa karta PCI Express z 1× MADI optycznym (SC) i 1× MADI koaksjalnym (BNC), Word Clock I/O, 2× MIDI I/O (breakout), wyjściem analogowym line/phones 6,3 mm, mikserem TotalMix FX (bez FX DSP) oraz zegarem SteadyClock FS; do 64×64 @ 44,1/48 kHz, 32×32 @ 88,2/96 kHz i 16×16 @ 176,4/192 kHz.
HDSPe MADI wykorzystuje w pełni standard MADI: obsługuje tryby 56/64 kanały, ramkę 48K/96K (Single/Double Wire) oraz pracę do 192 kHz z samplowaniem wielokrotnym (S/MUX). TotalMix FX pozwala swobodnie routować i miksować 64 wejścia i 64 odtwarzania na 64 wyjścia fizyczne (8192-kanałowa matryca). Analogowe wyjście monitorowe (line/headphones) ułatwia szybki odsłuch bez dodatkowego konwertera.
Karta ma na śledziu złącza MADI (we/wy: optyczne i BNC) oraz analogowe wyjście stereo, a na płytce rozszerzeń – Word Clock In/Out (BNC, z terminacją) i gniazdo breakout dla 2× MIDI In/Out. Dzięki SteadyClock FS karta pewnie odzyskuje zegar bezpośrednio z sygnału MADI, a wbudowany w sterowniki AVDECC? (nie dotyczy) – za to jest MIDI over MADI (wirtualny port). Zgodność z ARC USB i narzędzia DIGICheck domykają zestaw.
KLUCZOWE CECHY
- 1× MADI optyczne I/O (SC) + 1× MADI koaksjalne I/O (BNC)
- Do 64×64 @ 48 kHz; 32×32 @ 96 kHz; 16×16 @ 192 kHz; tryby 56/64 ch i 48K/96K Frame (Single/Double Wire)
- TotalMix FX: swobodne routingi/submiksy; 64 In + 64 Playbacks → 64 Out (matryca 8192 kanałów)
- Wyjście analogowe line/phones 6,3 mm (monitoring); dynamika do ok. 116 dB (wg RME)
- Word Clock In/Out (BNC; izolowane trafem, przełączana terminacja 75 Ω)
- 2× MIDI In/Out (breakout) + wirtualny port MIDI over MADI
- SteadyClock FS – wysoka odporność na jitter, stabilna synchronizacja z MADI/Word
- Zgodność z ARC USB; w zestawie oprogramowanie DIGICheck
SPECYFIKACJA TECHNICZNA
- Interfejs: PCI Express x1 (rev. 1.1), 2,5 Gb/s; pełny dupleks (do 500 MB/s)
- I/O: MADI optyczne (we/wy), MADI koaksjalne BNC (we/wy), Word Clock In/Out (BNC), 2× MIDI In/Out (breakout), analogowe line/phones 6,3 mm
- Kanały/częstotliwości: 64×64 @ 44,1/48 kHz; 32×32 @ 88,2/96 kHz; 16×16 @ 176,4/192 kHz
- Tryby MADI: 56/64 ch; 48K Frame / 96K Frame (Single/Double Wire); S/MUX dla DS/Quad Speed
- Źródła zegara: Internal, MADI (opt./coax), Word Clock; SyncCheck, Intelligent Clock Control
- Word Clock: In z przełączaną terminacją 75 Ω (działa od ~1,2 Vpp), Out 4 Vpp/75 Ω
- Phones/Line Out: stereo 6,3 mm TRS; (odtwarza pary 63/64, 31/32 lub 15/16 zależnie od fs)
- Funkcje dodatkowe: konwersja/rozdzielanie MADI (opt.↔coax), patchbay/router w TotalMix; MIDI over MADI; aktualizacja firmware (Flash Update)
