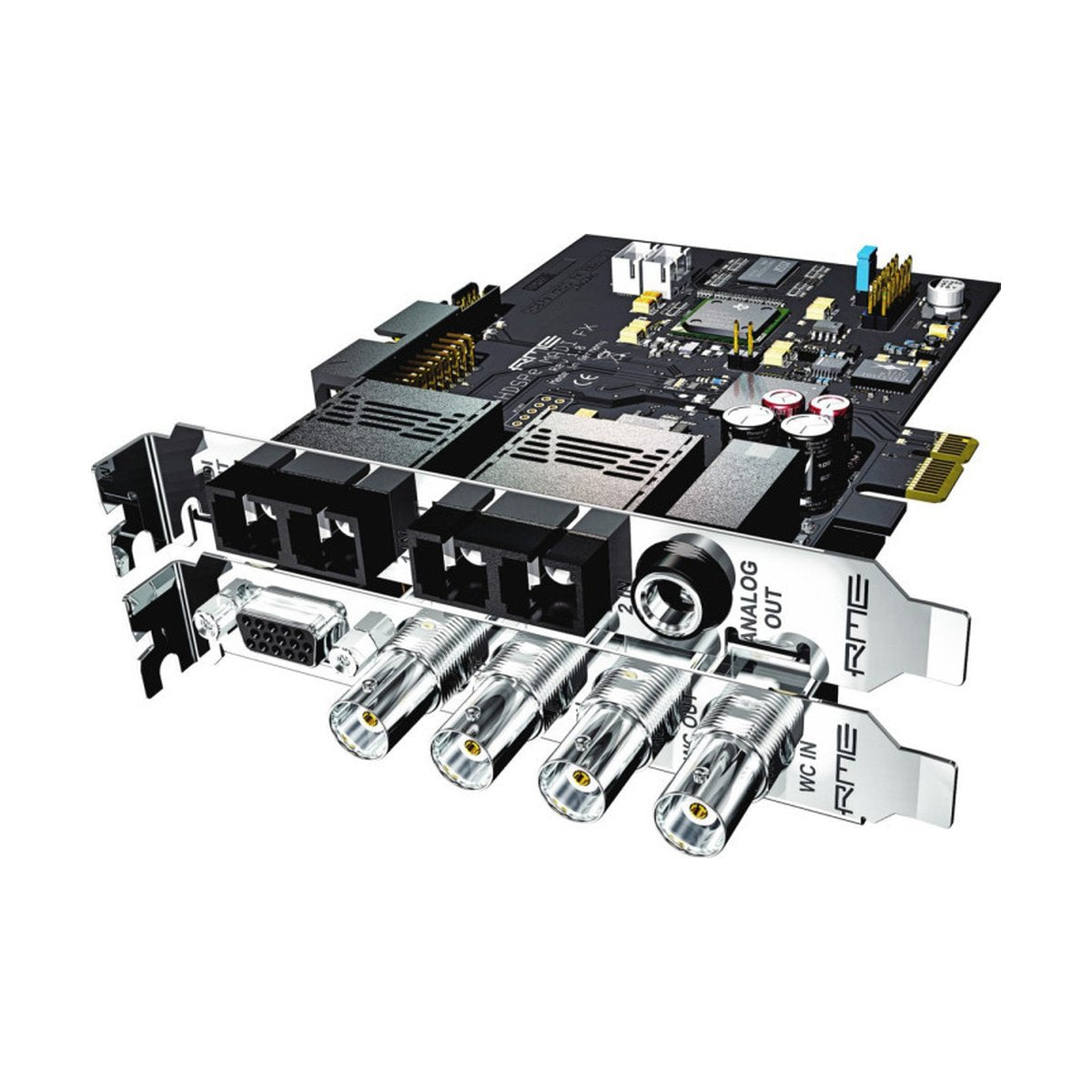

RME HDSPe MADI FX – potrójna karta PCI Express z 3× MADI I/O (2× optyczne SC + 1× koaksjalne BNC), AES/EBU I/O (XLR), Word Clock I/O (BNC), analogowym wyjściem monitorowym 6,3 mm, 4× MIDI I/O (1× DIN + 3× MIDI over MADI) oraz mikserem TotalMix FX z efektami sprzętowymi. Do dyspozycji jest łącznie 390 kanałów audio, w tym 192×192 @ 44,1/48 kHz, 96×96 @ 88,2/96 kHz i 48×48 @ 176,4/192 kHz w formacie MADI.
HDSPe MADI FX wykorzystuje nowy rdzeń Hammerfall Pro Audio Core zapewniający ultraniskie latencje (bufory od 32 próbek) i płynną pracę 4096-kanałowego miksera TotalMix. Na pokładzie działa 192-kHz RME effects engine do monitoringu bezlatencyjnego (EQ, kompresja, reverb, echo), a tryb Seamless Redundancy Operation (SRO) używa trzech odbiorników MADI do bezprzerwowego przełączania sygnału wejściowego.
Karta oferuje równoległą pracę wszystkich I/O (3× MADI + AES/EBU + analog monitor out), konwersję in-the-box między MADI optycznym i koaksjalnym, stabilny zegar SteadyClock oraz pełny routing/submiksy w TotalMix FX. Dołączona płytka rozszerzeń zapewnia BNC Word Clock i MADI coax; dostępny jest też moduł Opto-X z dodatkowymi MADI optycznymi.
KLUCZOWE CECHY
- Potrójne MADI: 2× optyczne (SC) + 1× koaksjalne (BNC); łącznie do 192×192 @ 48 kHz, 96×96 @ 96 kHz, 48×48 @ 192 kHz
- AES/EBU I/O (XLR przez przewód breakout) + analogowe Line/Phones 6,3 mm do monitoringu
- TotalMix FX z efektami sprzętowymi (EQ, Dynamics, Reverb, Echo); mikser o matrycy 4096 kanałów
- Seamless Redundancy Operation – bezprzerwowe przełączanie na zapasowe wejście MADI
- Word Clock I/O (BNC, przełączana terminacja 75 Ω), zegar SteadyClock o wysokiej odporności na jitter
- MIDI: 1× MIDI I/O (DIN) + 3× MIDI over MADI (wirtualne), wielokrotne klienty
- Konwersja formatu: MADI optyczne ⇄ koaksjalne w obu kierunkach
- Natywny PCIe x1, bardzo niskie latencje; zgodność z DIGICheck, ARC USB, sterowniki macOS/Windows
- Opcjonalny ekspander Opto-X (zamiast BNC – dodatkowe MADI optyczne)
SPECYFIKACJA TECHNICZNA
- I/O: 2× MADI opt. (duplex SC, multi-mode), 1× MADI coax (BNC 75 Ω), 1× AES/EBU I/O (XLR, przez breakout), 1× Line/Phones 6,3 mm TRS, Word Clock In/Out (BNC), 1× MIDI I/O (DIN) + 3× MIDI over MADI
- Kanały / częstotliwości: MADI maks. 64 ch @ 44,1/48 kHz; 32 ch @ 88,2/96 kHz (S/MUX/96k Frame); 16 ch @ 176,4/192 kHz (S/MUX4) na każde złącze; razem 192/96/48 in/out odpowiednio dla 48/96/192 kHz; łączna liczba kanałów audio karty: 390
- Formaty MADI: 56/64-kanałowy, 48K/96K Frame; zgodność S/MUX/S/MUX4
- Word Clock: wej. 10 kΩ z terminacją 75 Ω (przełączana); wyj. 4 Vpp/75 Ω; auto Single/Double/Quad Speed
- Phones/Line out (TRS, kanały 3/4): impedancja 75 Ω, poziom @0 dBFS +13 dBu; pasmo (−0,5 dB) do 45,9 kHz @ 96 kHz
- Długości kabli: MADI coax do ok. 100 m; MADI optyczne do ok. 2000 m
- PCIe: endpoint 1-lane, 2,5 Gb/s, pełny dupleks (do 500 MB/s)
- Źródła zegara: Internal, MADI In (opt/coax), Word Clock In, AES In; funkcje SyncCheck/ICC
