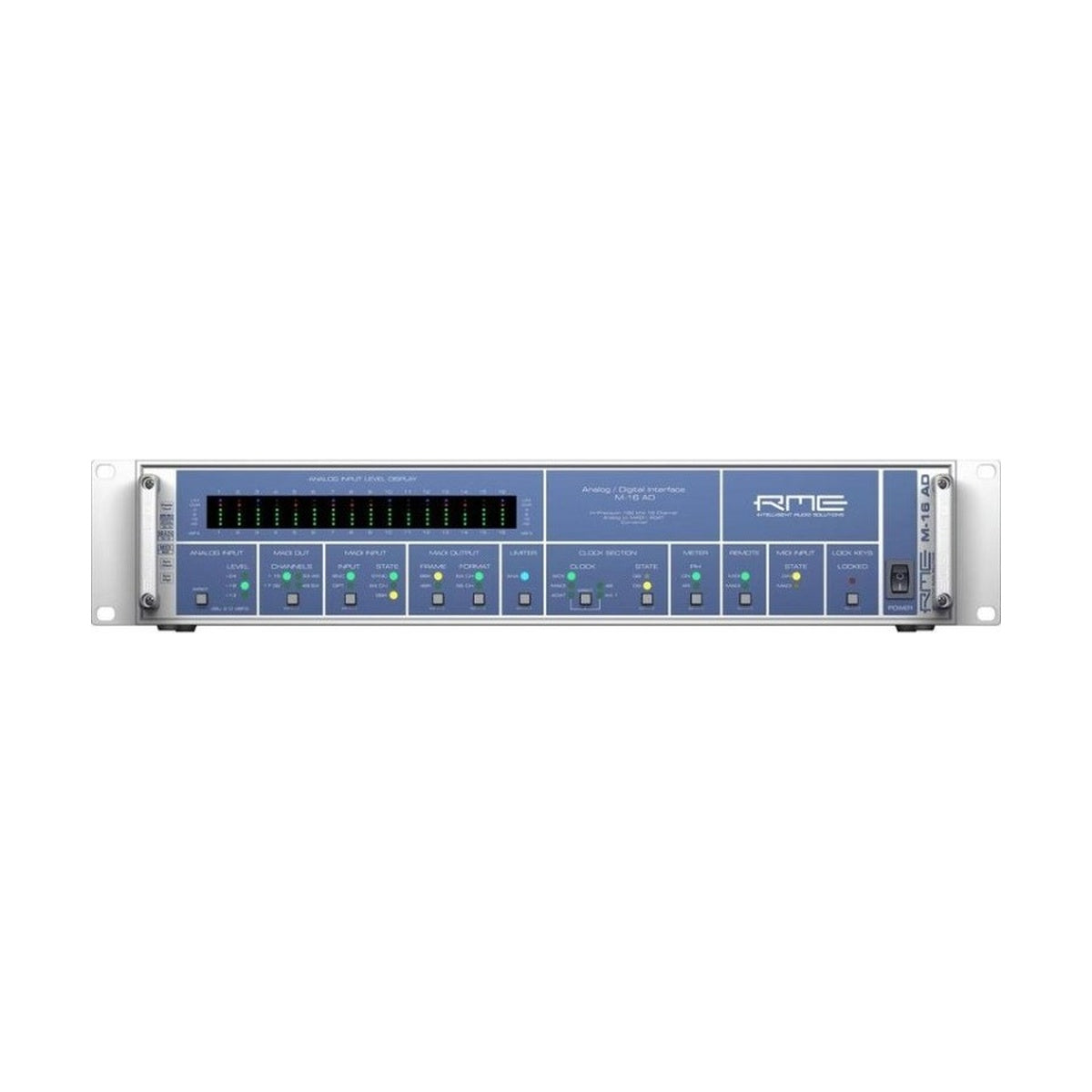

RME M-16 AD – 16-kanałowy przetwornik A/D 24-bit/192 kHz z wejściami liniowymi TRS 6,3 mm i D-sub 25 (bal.), wyjściami cyfrowymi MADI (optyczne SC i koaksjalne BNC) oraz 4× ADAT Out, zegarem SteadyClock, Word Clock I/O (BNC), zdalnym sterowaniem MIDI/MIDI over MADI i sprzętowym Analog Limiterem na każdym kanale.
M-16 AD bazuje na w pełni symetrycznej ścieżce analogowej i najnowszych układach konwersji, oferując trzy poziomy odniesienia +13 / +19 / +24 dBu (0 dBFS) z zachowaniem najwyższego S/N i niskich zniekształceń w każdej pozycji. Równoległe interfejsy MADI i ADAT zapewniają elastyczny zapis wielokanałowy do 64× @48 kHz (MADI) i kaskadowanie z Automatic Delay Compensation. Wejścia TRS i D-sub są połączone wewnętrznie (nieużywane jednocześnie), a brak wentylatora sprzyja cichej pracy w reżyserce.
Synchronizację i stabilność gwarantują SteadyClock, SyncCheck i Intelligent Clock Control. Konfiguracja oraz monitorowanie możliwe są z poziomu panelu, przez MIDI lub przez MIDI over MADI; dostępne jest też thru-mode MADI dla nieużywanych kanałów.
KLUCZOWE CECHY
- 16 kanałów A/D 24-bit do 192 kHz; w pełni symetryczna ścieżka wejściowa
- Wejścia analogowe: 16× TRS 6,3 mm (servo-balanced) oraz 2× D-sub 25 (pinout Tascam)
- Wyjścia cyfrowe: 1× MADI optyczne (SC) + 1× MADI koaksjalne (BNC), 4× ADAT Out; ADAT Sync In do referencji zegara
- Trzy poziomy odniesienia 0 dBFS: +13 / +19 / +24 dBu (odpowiednio headroom +9 / +15 / +20 dB)
- Sprzętowy Analog Limiter per kanał (ochrona przed przesterem)
- SteadyClock, SyncCheck, ICC; Automatic Delay Compensation przy łączeniu wielu jednostek
- Zdalne sterowanie: MIDI 5-pin oraz MIDI over MADI
- Word Clock I/O (BNC, terminacja 75 Ω przełączana)
- Brak wentylatora, mniejszy pobór mocy; obudowa 19″/2U
SPECYFIKACJA TECHNICZNA
- Wejścia analogowe: 16× liniowe, TRS 6,3 mm i D-sub 25 (servo-balanced; impedancja 10 kΩ); czułość +13/+19/+24 dBu @ 0 dBFS; nie używać jednocześnie TRS i D-sub
- Limiter: próg ON −3 dBFS / OFF +3 dB; max poziom wejścia bez klipu: +30 dBu; THD+N limitera ok. 0,03%
- Parametry A/D: SNR @ +24 dBu 112,9 dB RMS (117 dBA); THD < −110 dB (0,00032%); THD+N < −104 dB (0,00063%); separacja >110 dB; pasmo (−0,5 dB) 5 Hz–21,5 kHz @44,1 kHz; do (−1 dB) 5 Hz–66,5 kHz @192 kHz
- ADAT Out: 4× TOSLINK – 32 ch @48 kHz; S/MUX 16 ch @96 kHz; S/MUX4 8 ch @192 kHz
- MADI: optyczne (duplex SC) i koaksjalne BNC 75 Ω; format 56/64 ch; 48K/96K Frame; do 64 ch @48 kHz, 32 ch @96 kHz, 16 ch @192 kHz; długość kabli: coax do ~100 m, optyczny do ~2000 m
- Word Clock: In/Out (BNC), terminacja 75 Ω przełączana; zakres 27–200 kHz; wyjście 5 Vpp (4 Vpp @ 75 Ω)
- Zegar: Internal / ADAT In / MADI In / Word; tłumienie jittera >30 dB (2,4 kHz)
- Zdalnie: MIDI 5-pin; MIDI over MADI (niewidoczne w user bit ch. 56 w 48K frame)
- Zasilanie / pobór: wewn. zasilacz impulsowy 100–240 V AC; typowo ~15 W (max <20 W)
- Wymiary / masa: 483 × 88 × 242 mm (z uszami); ~2,5 kg
