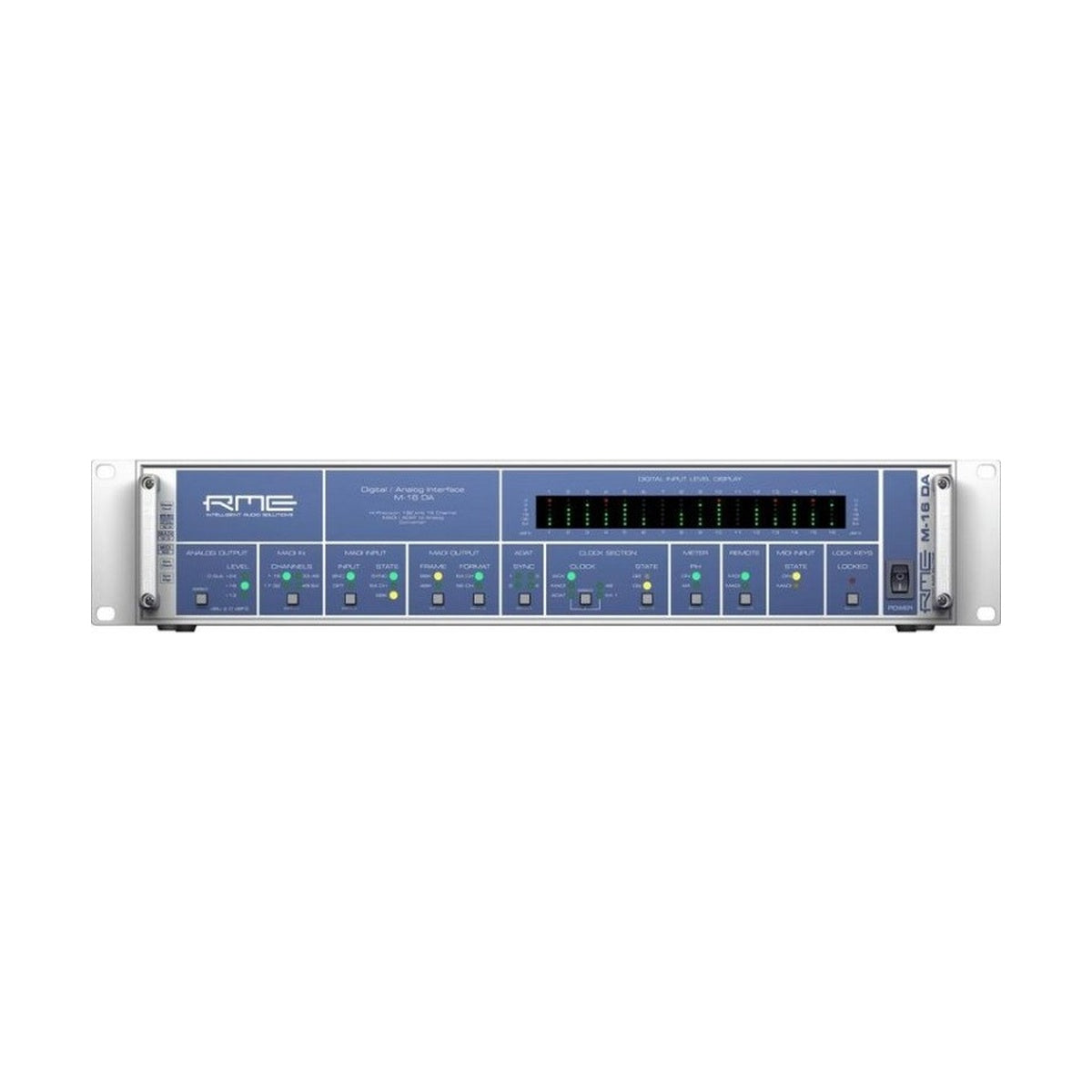

RME M-16 DA – 16-kanałowy przetwornik D/A 24-bit/192 kHz z wejściami MADI (optyczne i koaksjalne) oraz 4× ADAT, wyjściami liniowymi na TRS 6,3 mm (servo-balanced) i D-sub 25 (bal.), zegarem SteadyClock, Word Clock I/O, zdalnym sterowaniem MIDI/MIDI-over-MADI i funkcją Automatic Delay Compensation. Wersja M-16 (względem M-32) ma jeden 16-kanałowy moduł D/A, nie ma wentylatora i pobiera mniej mocy.
M-16 DA został zaprojektowany do instalacji, studia i broadcastu. Oferuje trzy sprzętowe poziomy odniesienia (+13 / +19 / +24 dBu), bardzo niski jitter dzięki SteadyClock oraz pełną kontrolę i monitoring przez MIDI (także przez MADI). Jednostki można kaskadować przez MADI z automatyczną kompensacją opóźnień; jednocześnie działają wejścia MADI optyczne i koaksjalne oraz Word Clock.
Wyjścia analogowe są równolegle dostępne na gniazdach TRS i D-sub (oddzielne stopnie wyjściowe), co ułatwia integrację z różnymi systemami okablowania. Na panelu przednim dostępne są wielosegmentowe mierniki poziomu oraz wybór bloków kanałów przy pracy z MADI.
KLUCZOWE CECHY
- 16-kanałowy D/A do 192 kHz; wejścia: MADI (optyczne SC i koaksjalne BNC) oraz 4× ADAT
- Wyjścia liniowe: TRS 6,3 mm (servo-balanced, do +21 dBu) i D-sub 25 (bal., do +27 dBu)
- Trzy poziomy odniesienia: +13 / +19 / +24 dBu (wybierane sprzętowo)
- SteadyClock, SyncCheck, Intelligent Clock Control; zdalna kontrola przez MIDI i MIDI-over-MADI
- Automatic Delay Compensation przy kaskadowaniu wielu konwerterów
- Brak wentylatora i niższy pobór mocy w wersji 16-kanałowej; obudowa 19″ / 2U
SPECYFIKACJA TECHNICZNA
- Konwersja D/A: 24 bity; SNR (RMS unweighted) 115 dB / 118 dBA; THD < −104 dB (<0,00063%); THD+N < −100 dB (<0,001%); separacja kanałów >110 dB; pasmo (−0,5 dB): 5 Hz–22 kHz @ 44,1 kHz; 5 Hz–34 kHz @ 96 kHz; (−1 dB): 5 Hz–50 kHz @ 192 kHz
- Wyjścia analogowe TRS: maks. +21 dBu; impedancja 75 Ω; poziomy +13 / +19 dBu @ 0 dBFS
- Wyjścia analogowe D-sub: maks. +27 dBu; impedancja 150 Ω; poziomy +13 / +19 / +24 dBu @ 0 dBFS
- ADAT (wejścia): 4× TOSLINK; do 32 ch @ 48 kHz; S/MUX: 16 ch @ 96 kHz; S/MUX4: 8 ch @ 192 kHz
- MADI: tryby 56/64 ch; 48K/96K Frame; do 64 ch @ 48 kHz, 32 ch @ 96 kHz, 16 ch @ 192 kHz; wejście o wysokiej czułości (<0,2 Vpp); wyjście BNC 600 mVpp; długość kabli: coax do ~100 m, optyczne do ~2000 m
- Word Clock: In/Out (BNC), przełączana terminacja 75 Ω; zakres 27 kHz–200 kHz; poziom wyjścia 5 Vpp (4 Vpp @ 75 Ω)
- Zegar: wewn./ADAT/MADI/Word; jitter wewn. ~800 ps; tłumienie jittera >30 dB (2,4 kHz)
- Sterowanie: MIDI I/O (5-pin DIN), MIDI-over-MADI; pamięć ustawień; blokada klawiszy
- Zasilanie i wymiary (M-16 DA): zasilacz impulsowy wewn., 100–240 V AC; typowy pobór ~15 W (max <20 W); 483 × 88 × 242 mm (z uszami); masa ~2,5 kg
