RME M-32 AD – 32-kanałowy przetwornik A/D 24-bit/192 kHz z w pełni symetryczną ścieżką analogową, wejściami liniowymi TRS 6,3 mm i D-sub 25 (servo-balanced), wyjściami cyfrowymi 4× ADAT oraz MADI optyczne/koaksjalne, zegarem SteadyClock, Word Clock I/O i zdalnym sterowaniem MIDI/MIDI over MADI. Na pokładzie jest sprzętowy Analog Limiter per kanał oraz 32-kanałowy miernik poziomu (5 LED/kanał); zasilacz jest wewnętrzny, a wentylator sterowany temperaturą.
M-32 AD łączy 32 wejścia liniowe (TRS i DB25 – ten sam sygnał, nieużywane jednocześnie) z równoległymi wyjściami ADAT i MADI. Wejście/wyjście MADI umożliwia kaskadowanie (thru-mode) wielu jednostek z Automatic Delay Compensation, a trzy poziomy odniesienia +13 / +19 / +24 dBu gwarantują optymalne dopasowanie do toru studyjnego i instalacji. SteadyClock zapewnia niskojitterową synchronizację z dowolnego źródła (Internal/ADAT/MADI/Word).

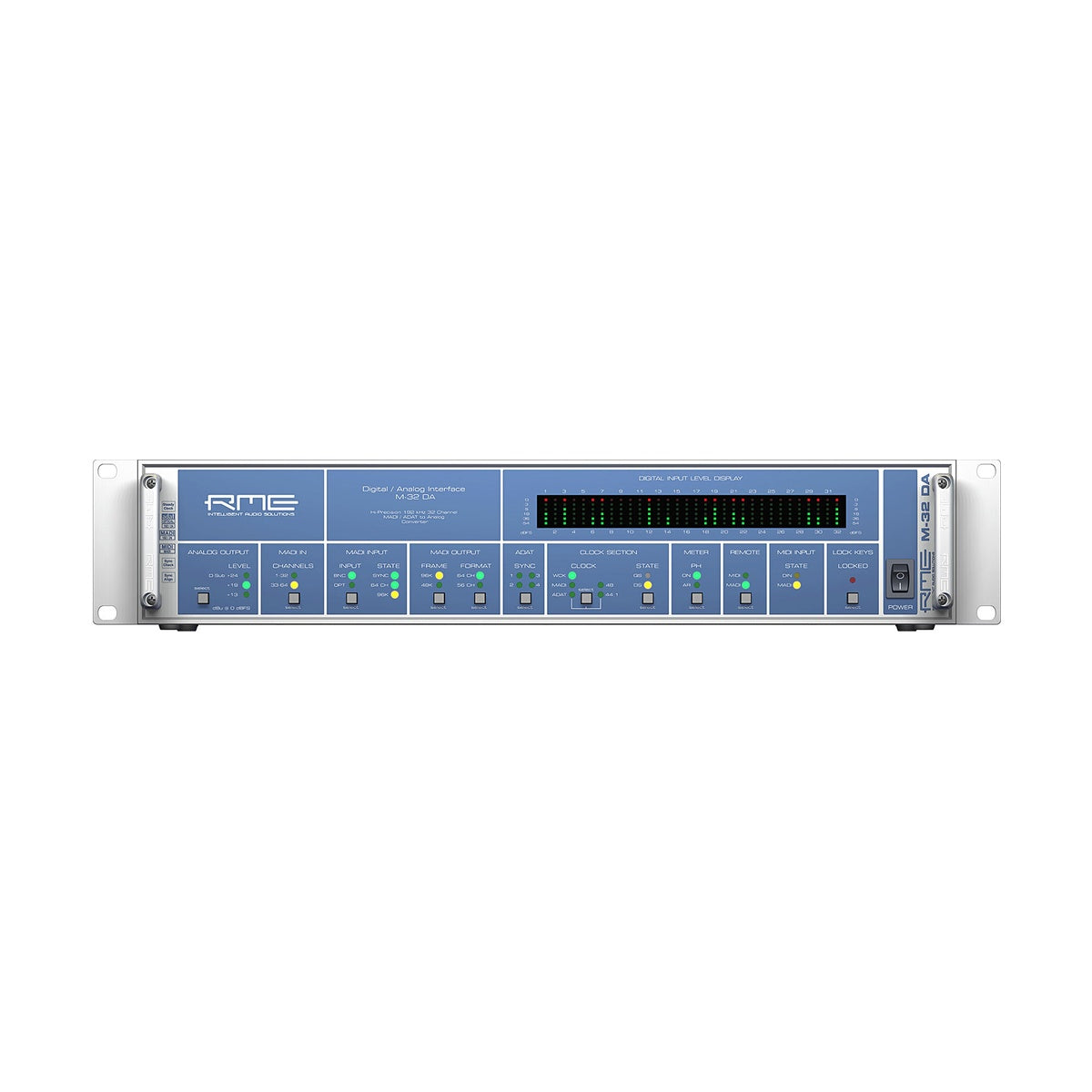

Wbudowany limiter analogowy chroni przed przesterowaniem (prog ON −3 dBFS) i działa transparentnie poza sytuacjami szczytowymi. Na froncie znajdziesz szybki dostęp do ustawień MADI (56/64 ch; 48K/96K Frame), czułości wejściowej i sekcji zegara, a przez MIDI można sterować m.in. trybem pracy wentylatora i blokadą klawiszy.
KLUCZOWE CECHY
- 32× A/D do 192 kHz; w pełni symetryczna ścieżka wejściowa

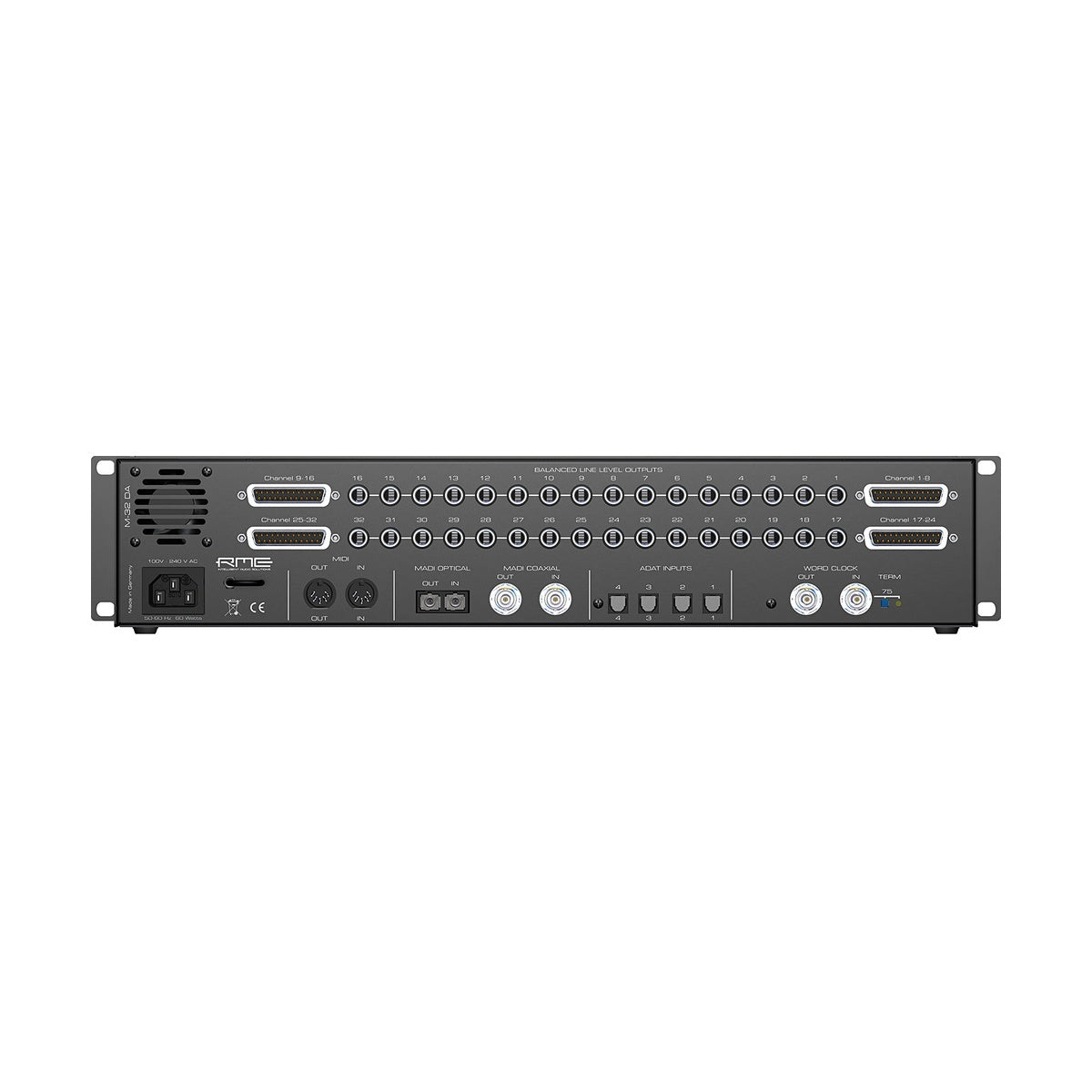

- Wejścia analogowe: 32× TRS 6,3 mm oraz 4× DB25 (pinout Tascam; ten sam sygnał)
- Wyjścia cyfrowe: 4× ADAT Out + MADI optyczne (SC) i koaksjalne (BNC)
- MADI I/O z thru-mode – łatwe kaskadowanie; automatyczna kompensacja opóźnień
- Analog Limiter na każdym kanale; 32-kanałowy miernik (5 LED/kanał) + LEDy limiterów
- Poziomy odniesienia 0 dBFS: +13 / +19 / +24 dBu
- SteadyClock, SyncCheck, ICC; Word Clock In/Out (terminacja 75 Ω przełączana)
- Zdalna kontrola: MIDI 5-pin i MIDI over MADI; blokada klawiszy
- Wewnętrzny zasilacz 100–240 V; cichy, termicznie sterowany wentylator
SPECYFIKACJA TECHNICZNA
- Wejścia analogowe: 32× TRS 6,3 mm i 4× DB25 (servo-balanced; 10 kΩ); czułość @0 dBFS: +13 / +19 / +24 dBu; nie używać TRS i DB25 jednocześnie
- Limiter: próg ON −3 dBFS / OFF +3 dB; max poziom bez klipu +30 dBu; THD+N ok. 0,03%
- Parametry A/D: SNR @ +24 dBu 112,9 dB RMS (117 dBA); THD < −110 dB (0,00032%); THD+N < −104 dB (0,00063%); separacja >110 dB; pasmo (−0,5 dB) 5 Hz–21,5 kHz @44,1 kHz; do (−1 dB) 5 Hz–66,5 kHz @192 kHz
- ADAT Out: 4× TOSLINK – 32 ch @48 kHz; S/MUX 16 ch @96 kHz; S/MUX4 8 ch @192 kHz
- MADI: 56/64 ch; 48K/96K Frame; do 64 ch @48 kHz, 32 ch @96 kHz, 16 ch @192 kHz; BNC 75 Ω (do ok. 100 m), optyczne SC (do ok. 2000 m); koaksjalne i optyczne aktywne równolegle
- Word Clock: In/Out (BNC); terminacja 75 Ω przełączana; zakres 27–200 kHz; wyjście 5 Vpp (4 Vpp @75 Ω)
- Zegar/PLL: Internal / ADAT In / MADI In / Word; tłumienie jittera >30 dB (2,4 kHz)
- Zasilanie / chłodzenie: PSU wewn., 100–240 V AC; typowy pobór ~23 W (max <30 W); wentylator z trybami Cool/Normal/Silent (konfig. przez MIDI)
- Wymiary / masa: 483 × 88 × 242 mm (z uszami); ok. 3 kg; obudowa 19″ / 2U
