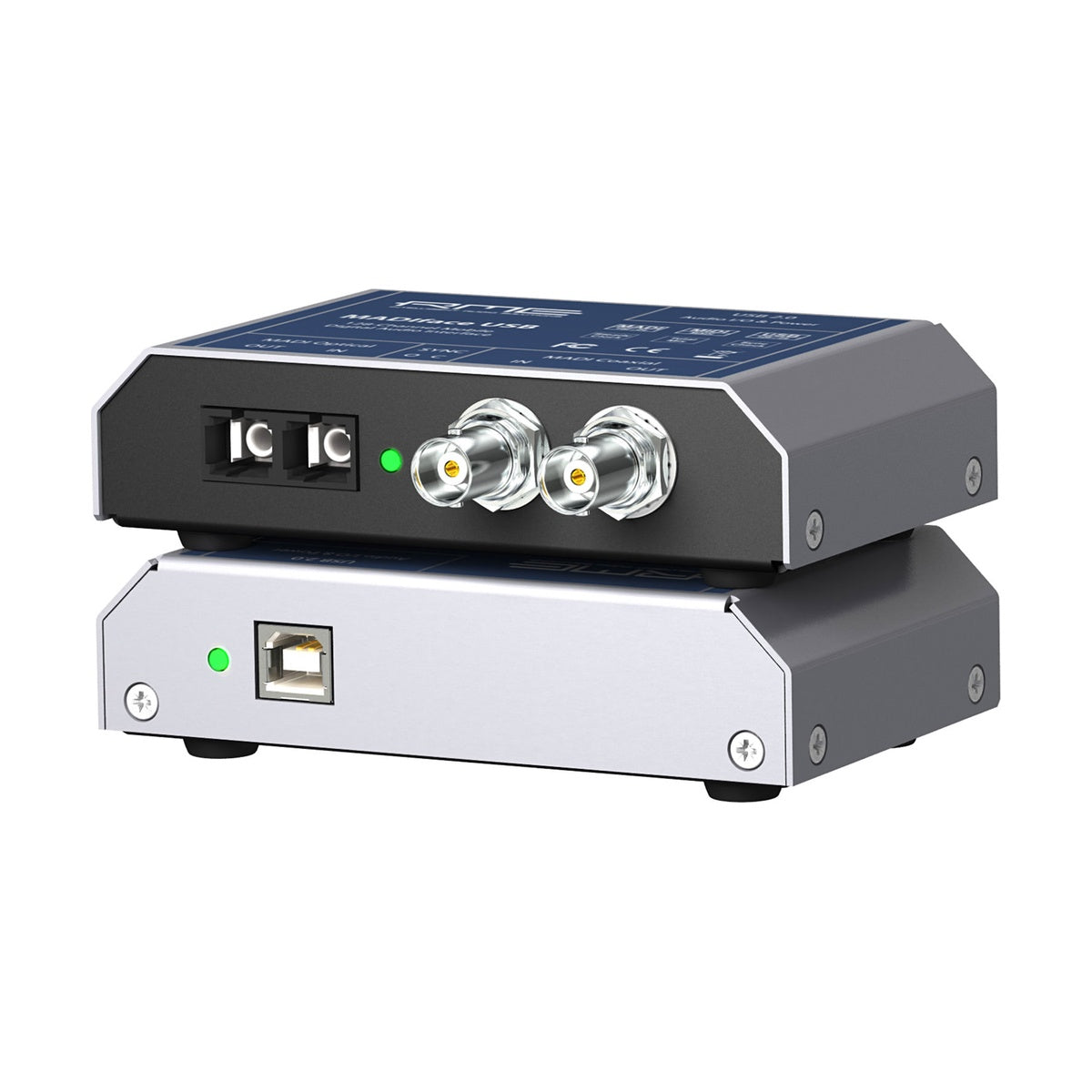

RME MADIface USB – mobilny interfejs USB 2.0 z dwoma I/O MADI (optyczne SC + koaksjalne BNC), obsługą pełnych 64×64 kanałów @ 44,1/48 kHz przez USB, trybem Seamless Redundancy, mikserem/routingiem TotalMix FX oraz pracą stand-alone jako konwerter formatu i aktywny repeater. Wejście BNC przyjmuje także Word Clock i AES (AES3/AES11/AES3id/SPDIF), a zasilanie odbywa się z magistrali USB.
MADIface USB oferuje kilka trybów pracy: 64 Channel Mix, Redundancy, 128 Channel Mix (routowanie 128 wyjść w TotalMix, nadal 64 kanały nagrywania/odtwarzania) oraz tryb bezpośredni bez miksu. AutoSelect przełącza wejścia w czasie rzeczywistym przy awarii sygnału, a SteadyClock zapewnia stabilną synchronizację (źródło: MADI, AES lub Word Clock). W trybie stand-alone urządzenie konwertuje sygnały między MADI optycznym i koaksjalnym w obu kierunkach oraz pracuje jako repeater z reklockowaniem.
Interfejs współpracuje z TotalMix FX (pełny routing/submiksy, bez efektów DSP), obsługuje MIDI over MADI i współpracuje z pilotem ARC USB. Do analizy i pomiarów dołączono pakiet DIGICheck.
KLUCZOWE CECHY
- 2× MADI I/O: 1× optyczne (duplex SC) + 1× koaksjalne (BNC)
- Pełne 64×64 kanały @ 44,1/48 kHz; S/MUX do 32×32 @ 88,2/96 kHz; S/MUX4 do 16×16 @ 176,4/192 kHz
- Tryby: 64 Channel Mix, 128 Channel Mix (routowanie 128 wyjść), Redundancy, Disable TotalMix
- Seamless Redundancy z AutoSelect – automatyczne przełączenie wejścia w razie utraty sygnału
- Stand-alone: dwukierunkowa konwersja formatu (optyczne ⇄ koaksjalne) i aktywny repeater z reklockowaniem
- Wejście BNC wieloformatowe: Word Clock oraz AES (AES3/AES11/AES3id/SPDIF)
- TotalMix FX – elastyczny routing i submiksy (bez efektów DSP); DIGICheck do pomiarów
- MIDI over MADI (wirtualny port); zgodność z pilotem ARC USB
- Zasilanie z USB 2.0 (bus-powered); kompaktowa obudowa
SPECYFIKACJA TECHNICZNA
- I/O: 1× MADI optyczne I/O (FDDI duplex SC, multimode 50/125 i 62,5/125), 1× MADI koaksjalne I/O (BNC, 75 Ω), 1× BNC In (Word Clock lub AES), USB 2.0
- Formaty MADI: 56/64-kanałowe; 48k Frame i 96k Frame
- Przepływności: do 64 ch 24-bit/48 kHz; S/MUX do 32 ch 24-bit/96 kHz; S/MUX4 do 16 ch 24-bit/192 kHz
- Długości kabli: optyczne do ok. 2000 m; koaksjalne do ok. 100 m
- Zegar/sync: Internal, MADI In, AES In, Word Clock; jitter < 1 ns; tłumienie jittera ok. 30 dB (2,4 kHz)
- Zakres próbkowań: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz (obsługiwane 28–200 kHz)
- TotalMix: miks/routing w czasie rzeczywistym; do 32 niezależnych submiksów stereo; brak FX DSP
- MIDI: MIDI over MADI (1× In/Out jako wirtualny port)
- Zasilanie: USB bus power; typowy pobór ~2 W
- Wymiary / masa: 112 × 27 × 83 mm; 273 g
