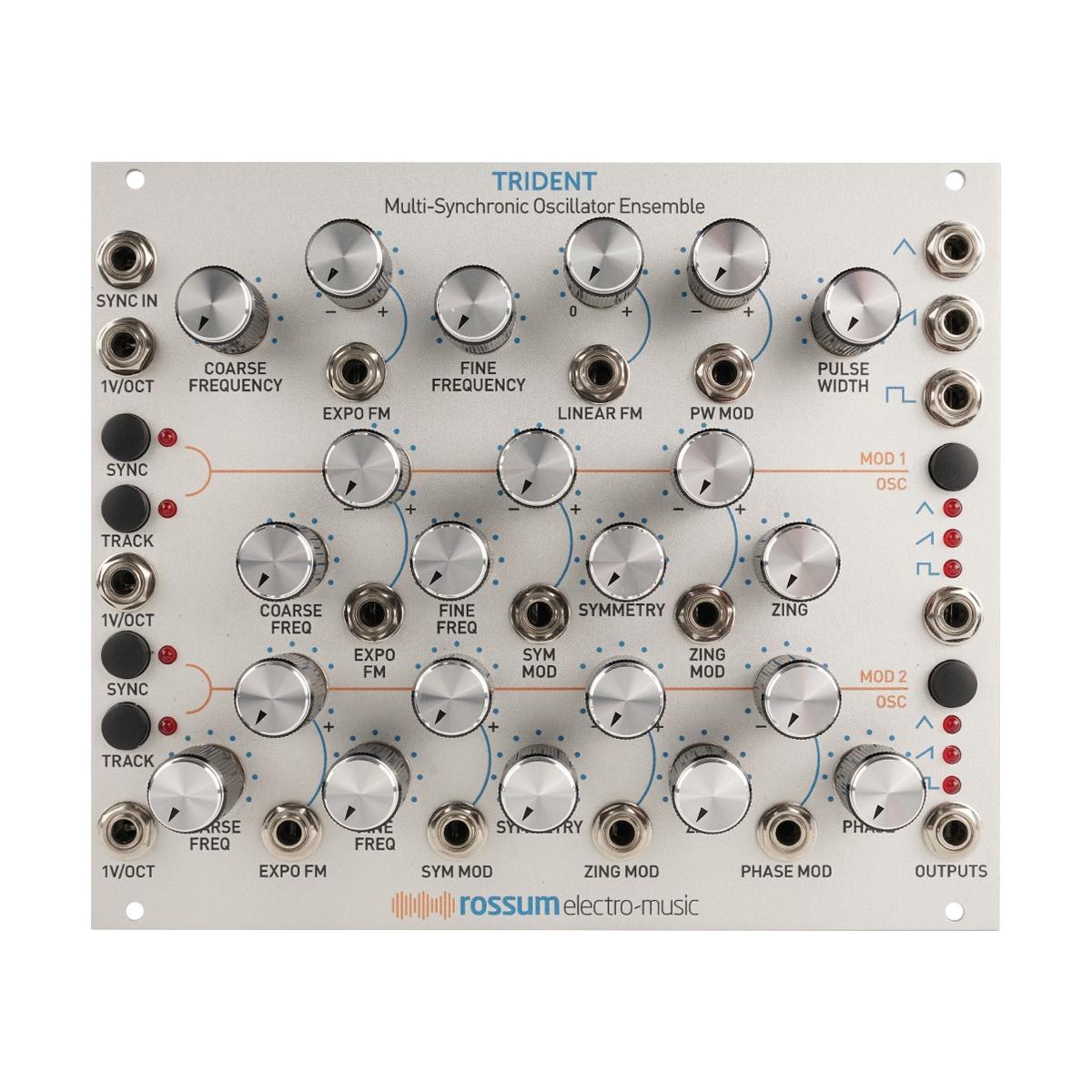

Rossum Trident

Rossum Electro-Music Trident to w pełni analogowy moduł Eurorack z trzema precyzyjnymi oscylatorami VCO, zaprojektowany przez Dave'a Rossuma jako tzw. Multi-Synchronic Oscillator Ensemble. Każdy z trzech oscylatorów może pracować niezależnie jako pełnoprawne VCO z wejściem 1V/oct, ale właściwy charakter modułu ujawnia się w konfiguracji synchronicznej: oscylator Carrier (nośny) z dwoma oscylatorami modulującymi tworzą układ krzyżowej modulacji timbre'u niedostępny w konwencjonalnych konstrukcjach potrójnych VCO.

Zing — modulacja timbre'u bez inharmonicznych bocznych pasm

Zing to autorski mechanizm modulacji amplitudy wyjść Carriéra przez każdy z oscylatorów modulujących. Matematycznie zbliżony do ring modulation, ale z kluczową różnicą: przy włączonej synchronizacji (Sync on) aharmoniczne pasma boczne charakterystyczne dla ring moda przekształcają się w czysto harmoniczne składowe spektrum, które zmieniają się dynamicznie wraz z częstotliwością i kształtem fali oscylatorów modulujących. Efekt jest zmienny dla każdego z trzech wyjść Carriéra (triangle, sawtooth, pulse) osobno — zmiana Symmetry, FM, waveshape lub Phase oscylatora modulującego inaczej wpływa na każde z wyjść. Zing Level posiada własne wejście CV z atenuatorem na każdym oscylatorze modulującym.

Track i Sync jako narzędzia kontroli relacji harmonicznych

Przełącznik Track na każdym oscylatorze modulującym decyduje, czy jego częstotliwość śledzi Carrier 1V/oct. Przy Track on stosunek harmoniczny pozostaje stały niezależnie od wysokości granej nuty — barwa nie zmienia się przy transponowaniu. Przy Track off częstotliwości absolutne oscylatorów modulujących są niezależne, co powoduje zmianę struktury nadtonów wraz z częstotliwością Carriéra. To rozróżnienie jest fundamentalne dla składania patchy — oba tryby dają zupełnie inną charakterystykę brzmieniową przy przejściu na CV 1V/oct. Oscylator modulujący 2 posiada dodatkowo parametr Phase z osobnym wejściem CV, niedostępny w oscylatorze modulującym 1.

KLUCZOWE CECHY

• Trzy precyzyjne analogi oscylatory VCO, zakres 20 Hz–20 kHz (sterowany), 0,01 Hz–25 kHz (z modulacją)
• Carrier: jednoczesne wyjścia triangle, sawtooth i pulse; eksponencjalne i liniowe FM, PWM, hard sync in
• Oscylator Mod 1: przełączalny kształt fali, Symmetry CV, Zing Level CV, Sync/Track on/off
• Oscylator Mod 2: j.w. + Phase i Phase CV (niedostępne w Mod 1)
• Zing Modulation: analogowa modulacja timbre'u z harmonicznym spektrum przy włączonej synchronizacji
• Niezależne przełączniki Sync i Track dla każdego oscylatora modulującego
• Wszystkie wejścia CV: atenuowertowane, impedancja 100 kΩ
• Gruba aluminiowa płyta czołowa, aluminiowe pokrętła, ochrona przed odwrotną polaryzacją

SPECYFIKACJA TECHNICZNA

• Format: Eurorack
• Szerokość: 30 HP
• Głębokość: 25 mm
• Zasilanie: +12V 250 mA / -12V 225 mA
• Ochrona przed odwrotną polaryzacją: tak
• Zakres częstotliwości (sterowany): 20 Hz–20 kHz
• Zakres z modulacją: 0,01 Hz–25 kHz
• Wejście Sync Carrier: próg wyzwalania narastającym zboczem 3,5V, impedancja 100 kΩ
• Wyjścia audio Carrier: 3x jack 3,5 mm mono, impedancja 1 kΩ
• Wyjście audio Mod 1 i Mod 2: 1x jack 3,5 mm mono każdy
• Wejścia CV: 3,5 mm mono, impedancja 100 kΩ (liniowe FM min. 80 kΩ)
