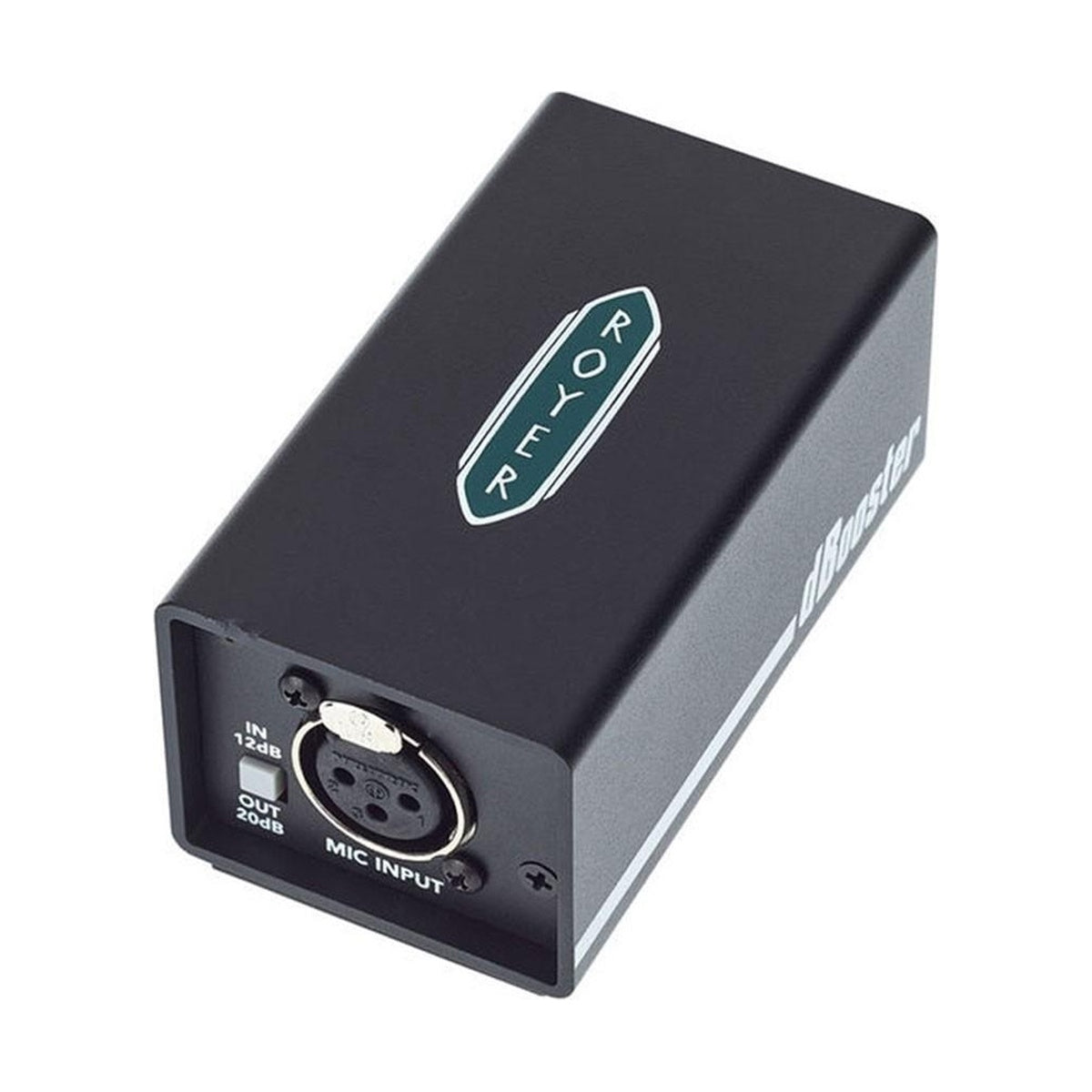

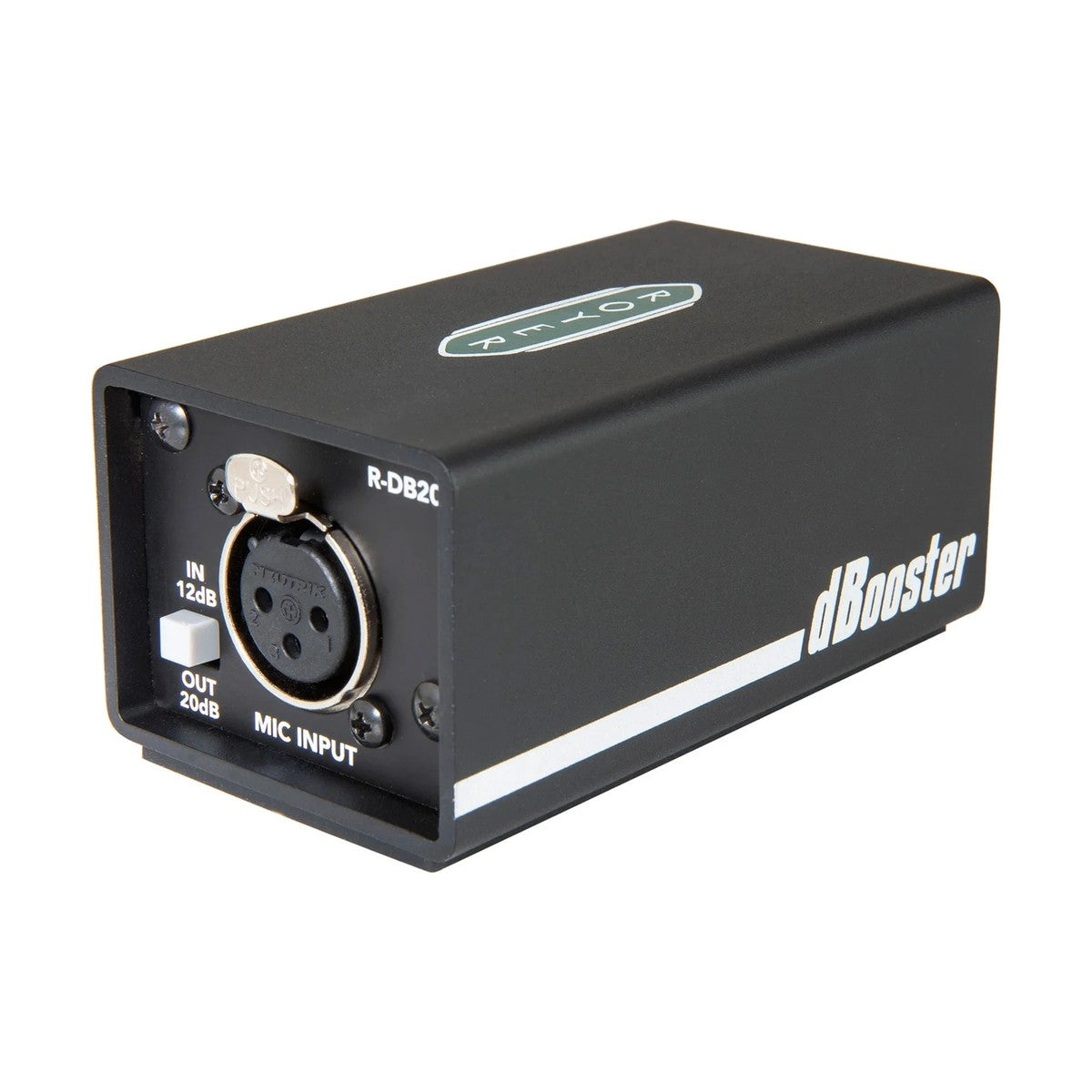

Royer Labs DB20 dBooster

Royer Labs dBooster (R-DB20) to in-line booster sygnału mikrofonowego zasilany phantom power, zaprojektowany do pracy z pasywnymi mikrofonami wstęgowymi i dynamicznymi o niskiej czułości. Urządzenie pełni dwie funkcje jednocześnie: wzmacnia poziom sygnału o przełączane 12 lub 20 dB oraz działa jako bufor impedancji — wejście wysokiej impedancji (3,6 kOhm) minimalizuje obciążenie (damping) przetwornika, a niskie impedancyjne wyjście (300 Omów) pozwala na atakowanie trudnych obciążeń jak splittery mikrofonowe, vintage'owe preamp i interfejsy audio bez utraty poziom, wzrostu zniekształceń czy uszczerbku na headroomie. Stopień wejściowy klasy A dostarcza wzmocnienia bez barwienia i bez własnych zniekształceń. Produkowany w USA, z zakładu Royera w Burbank.

Dwa stopnie wzmocnienia i wysoka impedancja wejściowa

Problem pasywnych mikrofonów wstęgowych w typowych setupach to nie tylko niewystarczające wzmocnienie na wyjściu preamp — równie częstym problemem jest niedopasowanie impedancji. Większość preampów pracuje z impedancją wejściową poniżej 1,5 kOhm, co w przypadku pasywnej wstęgi oznacza nadmierne tłumienie, utratę low-endu, zmniejszoną czułość i ogólne pogorszenie charakteru brzmienia. Wejście 3,6 kOhm dBoostera zapewnia pryzmę optymalną dla taśmy, a niskie wyjście impedancyjne (300 Omów przy 20 dB) tworzy bufor odcinający mikrofon od wszelkich zmian impedancji po stronie preamp, splittera lub interfejsu. Ustawienie 20 dB jest dedykowane do cichych źródeł i nagrań ambientowych z wstęgami o niskiej czułości takich jak R-121, R-10 czy SF-12; ustawienie 12 dB przeznaczone jest do głośniejszych źródeł (gitary elektryczne, śpiew), gdzie dodatkowe 20 dB grozi przesterowaniem wejścia preamp. Przełączanie wzmocnienia generuje pop — zalecana zmiana przy wyciszonym sygnale.

Izolacja elektryczna i zasilanie phantom

dBooster zapewnia pełną izolację elektryczną między wejściem a wyjściem — chroni taśmę mikrofonu wstęgowego przed phantom power obecnym w torze, eliminując ryzyko uszkodzenia przy błędach okablowania. Zasilany jest wyłącznie z phantom 48V po stronie wyjściowej (konsola, preamp, interfejs); strona wejściowa (mikrofon) pozostaje wolna od napięcia. Urządzenie sprawdza się również z mikrofonami dynamicznymi o wysokiej impedancji wyjściowej i niskiej czułości (SM7, EV RE20 i zbliżone), pasywnymi DI box z przetwornikami piezoelektrycznymi oraz w setupach wymagających długich przebiegów kablowych po stronie wyjściowej. Szum własny poniżej 11 dBa (ustawienie 20 dB) i poniżej 15 dBa (ustawienie 12 dB), odniesiony do -48 dB re. 1V/Pa. THD+N 0,0015% przy 20 dB i 0,001% przy 12 dB.

KLUCZOWE CECHY

• In-line booster sygnału mikrofonowego + bufor impedancji zasilany phantom 48V
• Przełączane wzmocnienie: 12 dB lub 20 dB (przełącznik panelowy)
• Stopień wejściowy klasy A — wzmocnienie bez barwienia i zniekształceń własnych
• Wysoka impedancja wejściowa 3,6 kOhm — minimalizacja obciążenia (dampingu) przetwornika
• Niskie wyjście impedancyjne 300 Omów — praca ze splitterami, vintage'owymi preampami, interfejsami
• Pełna izolacja elektryczna — ochrona wstęgi przed phantom power po stronie wyjściowej
• Headroom: 127 dB (20 dB gain) / 120 dB (12 dB gain) — ref. -48 dB re. 1V/Pa i 4 mV/Pa
• Szum własny: poniżej 11 dBa (20 dB) / poniżej 15 dBa (12 dB)
• THD+N: 0,0015% (20 dB) / 0,001% (12 dB)
• IM Distortion: poniżej 0,002% @ 800 mV (20 dB) / poniżej 0,005% @ 2,6 V (12 dB)
• Pasmo przenoszenia: 20 Hz – 20 kHz +/- 0,25 dB
• Wyjście może atakować bezpośrednio interfejs audio lub preamp mikrofonowy
• Sprawdza się z: Royer R-121, R-10, SF-12 i innymi pasywnymi wstęgami; SM7, RE20 i innymi dynamikami; pasywnymi DI z przetwornikami piezoelektrycznymi
• Produkowany w USA (Burbank, Kalifornia)

SPECYFIKACJA TECHNICZNA

• Typ: in-line booster sygnału mikrofonowego / bufor impedancji
• Wzmocnienie: 12 dB lub 20 dB (przełączane)
• Stopień wejściowy: klasa A
• Impedancja wejściowa: 3,6 kOhm
• Impedancja wyjściowa: 300 Omów (ustawienie 20 dB)
• THD+N: 0,0015% @ 20 dB (-25 dBu wejście, 1,3 Vp-p wyjście) / 0,001% @ 12 dB (-6 dBu wejście, 3,66 Vp-p wyjście)
• IM Distortion: poniżej 0,002% @ 800 mV wyjście (20 dB) / poniżej 0,005% @ 2,6 V wyjście (12 dB)
• Szum własny: poniżej 11 dBa (20 dB) / poniżej 15 dBa (12 dB) — ref. -48 dB re. 1V/Pa
• Headroom: 127 dB (20 dB gain) / 120 dB (12 dB gain) — ref. -48 dB re. 1V/Pa i 4 mV/Pa
• Pasmo przenoszenia: 20 Hz – 20 kHz +/- 0,25 dB
• Złącza: XLR zbalansowane (Pin 1 masa, Pin 2 sygnał +, Pin 3 sygnał -)
• Zasilanie: phantom 48V
• Pobór prądu: ok. 5 mA (zero sygnału) / 7,5 mA (pełne wyjście)
• Wymiary: 92 mm (dł.) x 51 mm (szer.) x 41 mm (wys.)
• Waga: 170 g (6 oz)
• Gwarancja: 1 rok
