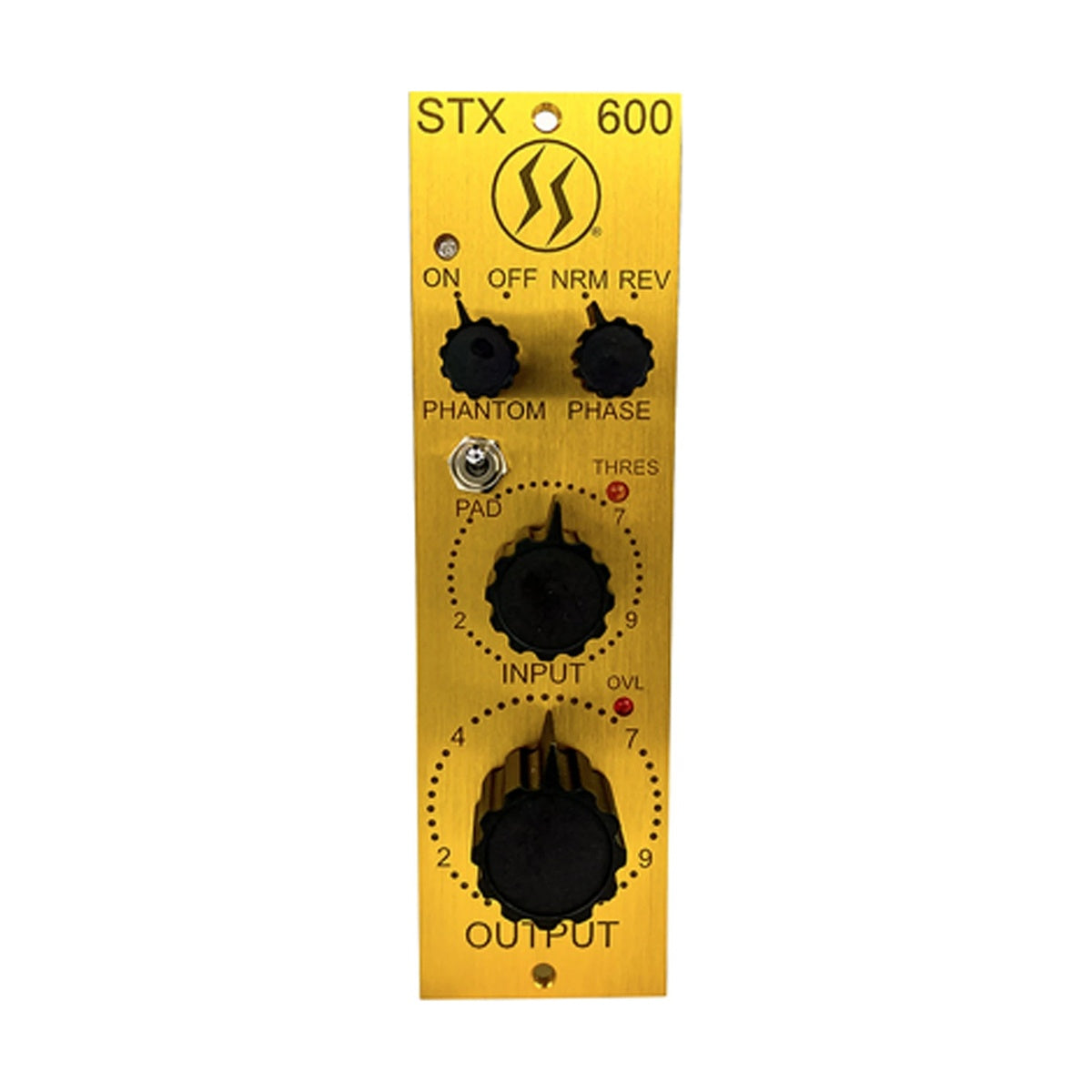

Spectra 1964 STX 600

Spectra 1964 STX 600 łączy preamp mikrofonowy i oryginalny układ Complimiter 601 z 1969 roku w jednym module 500. Sekcja wejściowa jest ta sama, która pracuje w rackowych procesorach C610 i V610.

Peaki łapane, zanim dotrą do konwertera

Limiter reaguje w czasie poniżej 90 nanosekund, więc zatrzymuje transjent werbla albo slapu na basie, którego zwykły kompresor VCA nawet nie zauważy. Kompresor pracuje wolniej, od 100 nanosekund do 1,2 milisekundy, i sam dobiera czas ataku do materiału. W praktyce jeden moduł obsługuje i ochronę przed przesterem, i wyrównanie dynamiki wokalu.

Kontrola pracy bez zgadywania

Gałka wejścia ustawia tryb od czystego limitowania, przez limiter z kompresją, po kompresję do 10:1, a gałka wyjścia nadrabia poziom i dopasowuje sygnał do dalszego toru. Dwa niezależne wskaźniki pokazują co innego: bardzo szybki układ progu na wejściu wyłapuje peaki krótsze od mikrosekundy, wskaźnik wyjściowy zapala się dopiero przy realnym clippingu na +18 dBu. Tłumik wejściowy ma pozycje 0 dB, -10 dB i -20 dB, a phantom i faza siedzą na górze płyty czołowej.

KLUCZOWE CECHY

• Preamp mikrofonowy i Complimiter 601 w jednym slocie 500
• 62 dB wzmocnienia, praca z mikrofonem i z linia
• Tryby: limiter, limiter z kompresją, kompresja do 10:1
• Tłumik wejściowy 0 dB, -10 dB, -20 dB
• Osobne wskaźniki progu wejściowego i clippingu wyjścia
• Zasilanie phantom 48 V i przełącznik fazy

SPECYFIKACJA TECHNICZNA

• Impedancja wejściowa: 1200 Ohm
• Obciążenie wyjścia: od 600 Ohm do nieskończoności
• Maksymalne wzmocnienie: 62 dB
• Poziom wejściowy: typowo od -50 dBu do +10 dBu
• Maksymalny poziom wyjściowy: +18 dBm przy 600 Ohm
• Próg zadziałania: -40 dBu
• Stosunek sygnał/szum: 80 dBu poniżej wyjścia +4 dBu przy wejściu -40 dBu, 20 Hz - 20 kHz
• Pasmo przenoszenia: 20 Hz - 20 kHz, +/- 2 dB
• Czas ataku limitera: poniżej 90 nanosekund
• Czas ataku kompresora: od 100 nanosekund do 1,2 milisekundy
• THD: 0,03% przy 30 Hz - 20 kHz i poziomie +8 dBu
• Pobór prądu: poniżej 80 mA przy +18 dBu
