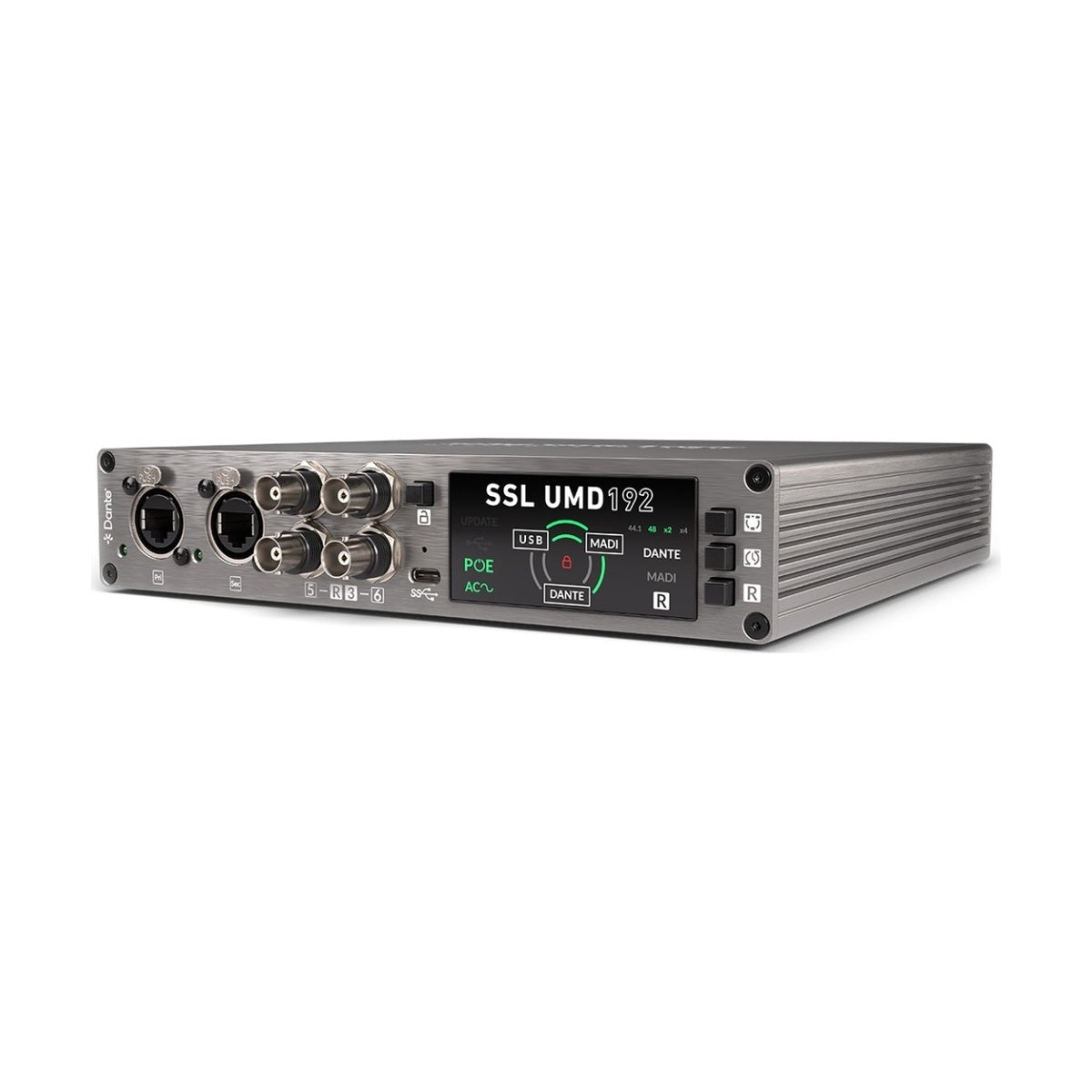

SSL UMD192

Solid State Logic UMD192 to potężny, kompaktowy interfejs cyfrowy w formacie 1/2 RU, zaprojektowany jako wszechstronny most komunikacyjny dla profesjonalnych środowisk live, broadcastowych i zaawansowanych systemów studyjnych. Urządzenie oferuje bezprecedensową elastyczność routingu, integrując trzy główne protokoły transmisji wielokanałowej: MADI, Dante i USB 3.0. Pozwala na jednoczesną rejestrację, odtwarzanie i obustronną konwersję do 192 kanałów dźwięku o najwyższej rozdzielczości, stając się centralnym punktem dystrybucji sygnału w nowoczesnych sieciach AoIP.

Bezproblemowa integracja formatów i redundantne bezpieczeństwo

Zarządzanie ogromną liczbą kanałów z różnych źródeł często wymaga użycia wielu drogich konwerterów. UMD192 rozwiązuje ten problem, umożliwiając dwukierunkowy transfer sygnału między dowolnymi dwoma formatami (np. MADI do Dante), podczas gdy trzeci format (USB) może niezależnie rejestrować sklonowany sygnał bezpośrednio do programu DAW. Taka architektura radykalnie upraszcza podłączanie wielokanałowych konsolet do sieci AoIP. W instalacjach o znaczeniu krytycznym, takich jak wozy transmisyjne czy konsolety FOH, awaria sygnału jest niedopuszczalna. Sześć par złączy BNC MADI można skonfigurować w tryb pełnej redundancji, co daje trzy podwójnie zabezpieczone tory sygnałowe. System wspiera również redundancję zasilania poprzez jednoczesne wykorzystanie gniazda AC, PoE i zasilania z portu USB.

Ekstremalna wydajność w sieciach Dante

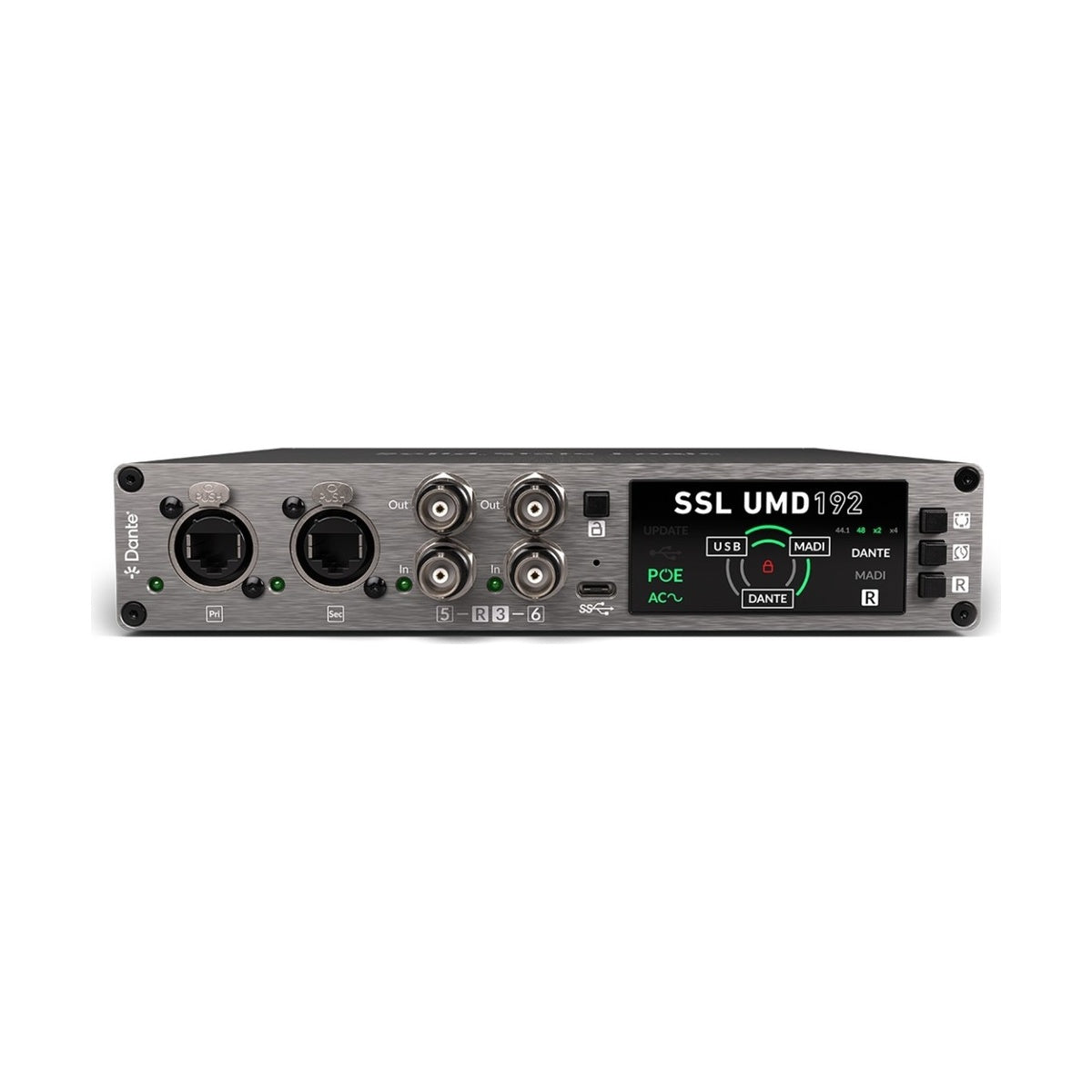

Opóźnienia czasowe to największy problem w pracy z sygnałem na żywo. Moduł sieciowy UMD192 oferuje w pełni kompatybilną technologię Dante z natywną obsługą standardów AES67 i SMPTE ST 2110, gwarantując ultra niską latencję na poziomie zaledwie 0,25 milisekundy. Elastyczne taktowanie zegara może być precyzyjnie sterowane z sieci Dante lub bezpośrednio przez wchodzący strumień MADI. Przemyślany, czytelny panel przedni z systemem fizycznej blokady zapobiega przypadkowym zmianom konfiguracji podczas stresujących sesji, oferując natychmiastowy wgląd w przepływ sygnału oraz synchronizację częstotliwości próbkowania.

KLUCZOWE CECHY

• Mostkowanie i dwukierunkowa konwersja sygnału pomiędzy formatami MADI, Dante oraz USB.
• Obsługa do 192 kanałów w rozdzielczości 48/96 kHz oraz do 128 kanałów przy 192 kHz.
• Sześć par portów BNC MADI z możliwością pracy jako trzy połączenia w pełni redundantne.
• Kompatybilność Dante AoIP ze wsparciem dla broadcastowych protokołów AES67 i ST 2110.
• Zabezpieczone zasilanie układu z trzech niezależnych źródeł (zasilacz AC, PoE, USB).
• Kompaktowa obudowa 1/2 RU idealna do mobilnych racków, wozów OB i na biurko studyjne.

SPECYFIKACJA TECHNICZNA

• Typ urządzenia: Cyfrowy interfejs audio / Konwerter formatów MADI-Dante-USB.
• Maksymalna liczba kanałów: 192.
• Obsługiwane częstotliwości próbkowania: 44.1, 48, 88.2, 96, 176.4, 192 kHz.
• Głębia bitowa: 24-bit.

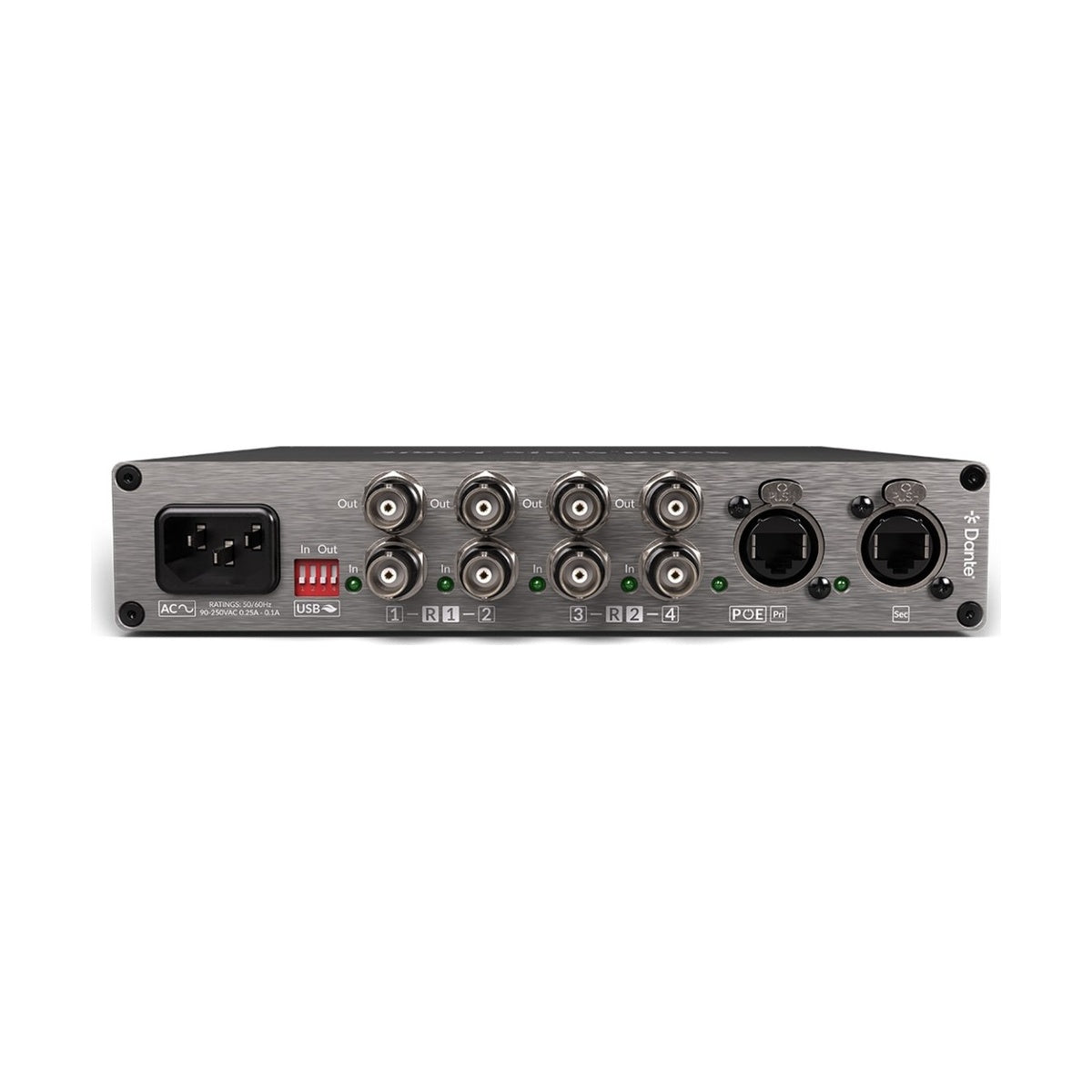

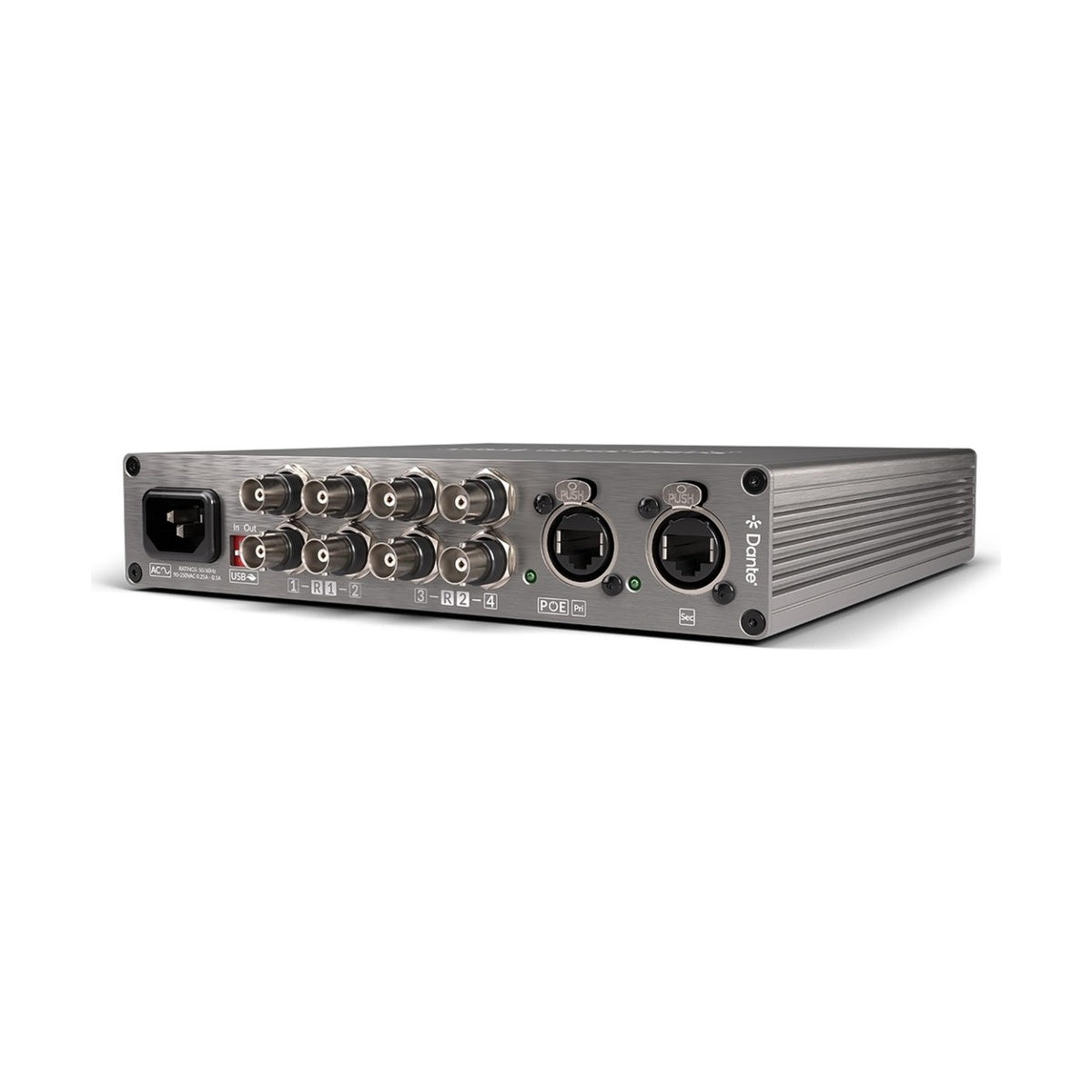

• Złącza cyfrowe: 6x pary MADI BNC, 4x RJ45 Ethernet, 1x port USB 3.0 Type-C.
• Latencja Dante: do 0,25 ms.
• Wymagania prądowe: AC 100-240V, PoE lub zasilanie po magistrali USB.
