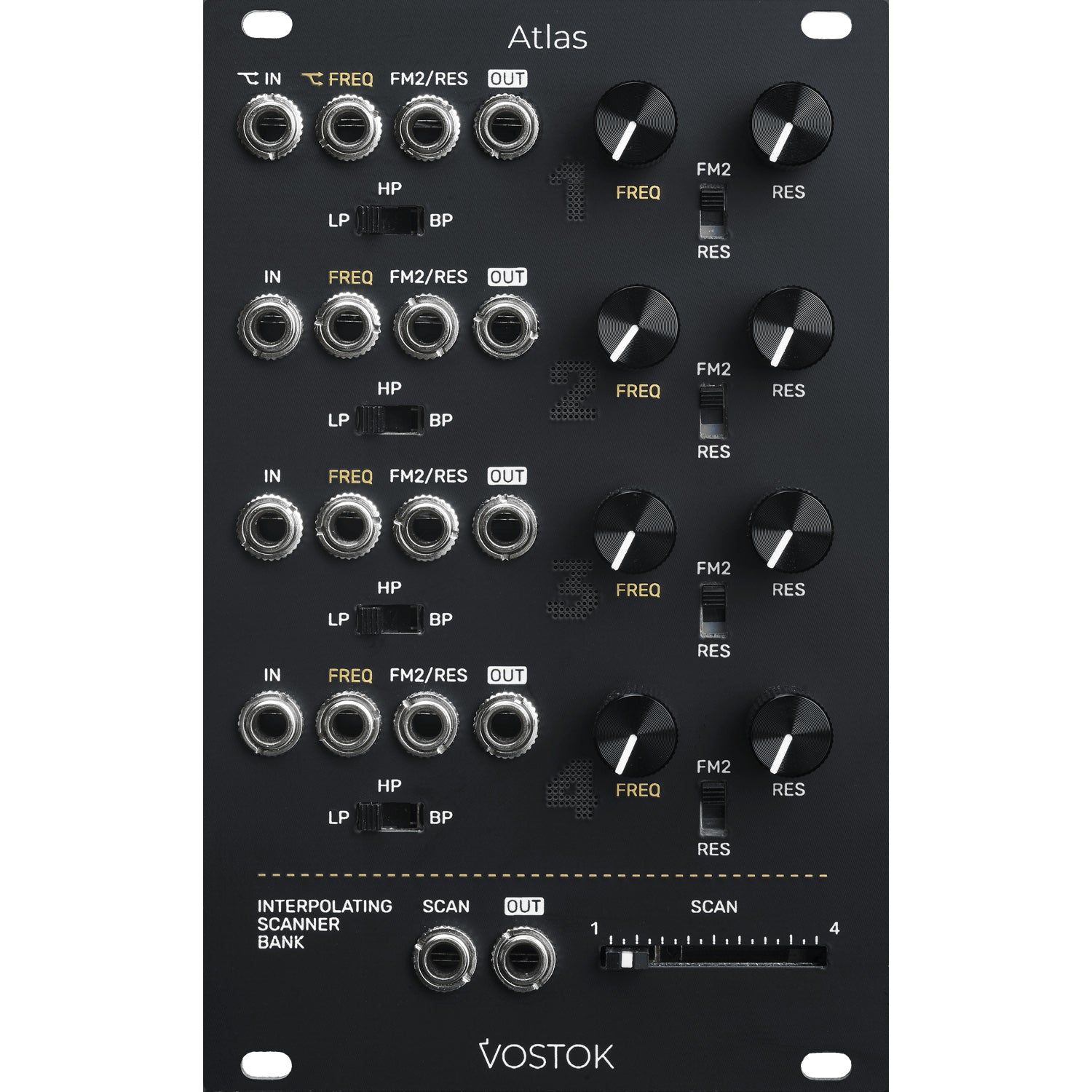

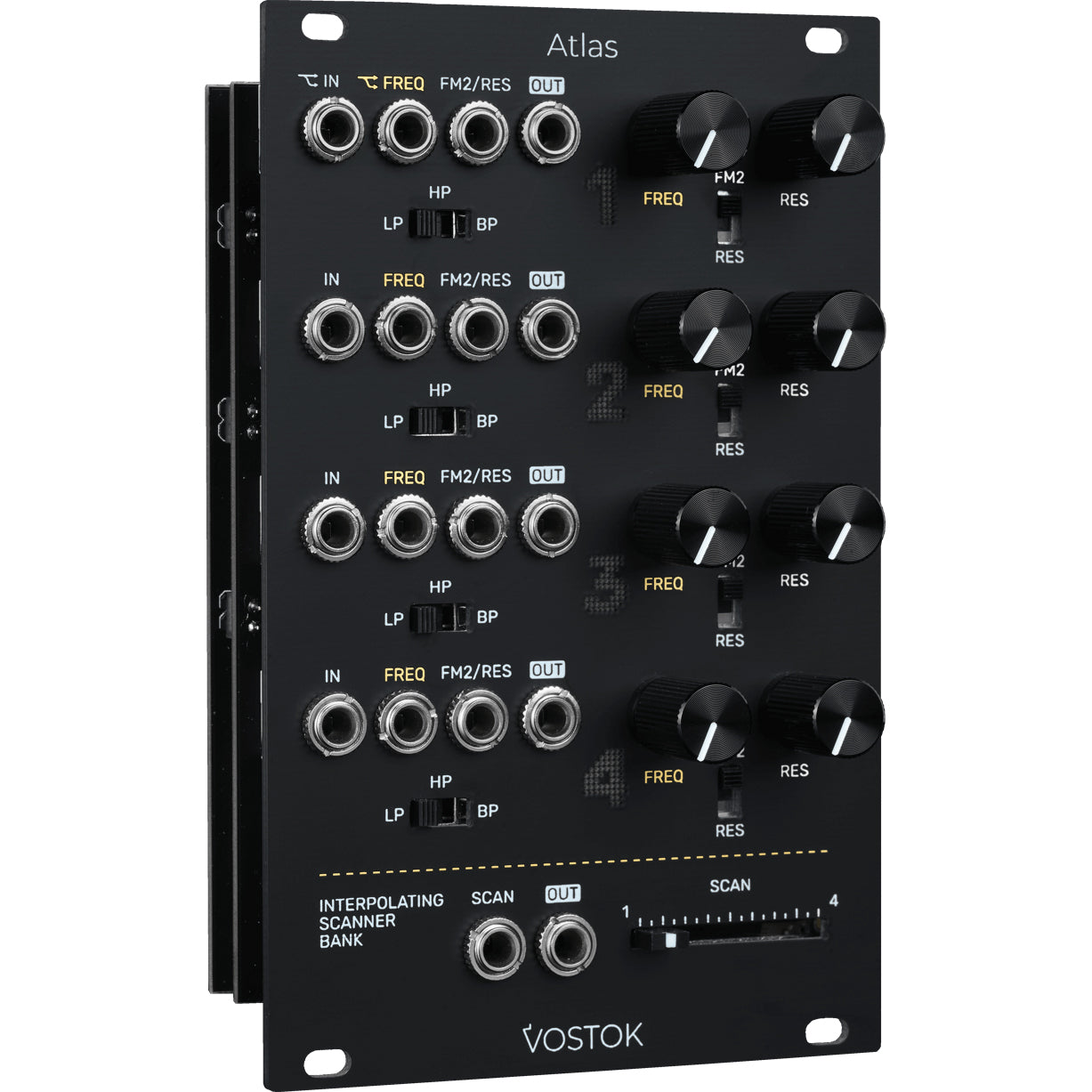

Vostok Instruments Atlas

Vostok Instruments Atlas to moduł 3-trybowego filtra do systemów Eurorack,

W koncepcji Atlasu zaklęty jest dźwięk japońskich klasycznych syntezatorów lat 80. z czterema wielotrybowymi filtrami opartymi na tranzystorowych komórkach wzmacniających z pewnymi ulepszeniami technicznymi, takimi jak obniżony poziom szumu, precyzyjna kompensacja rezonansu i realizacja wejść z łączeniem szeregowym, co znacznie ułatwia pewne techniki przełączania, takie jak równoległe filtrowanie.

Trzy dostępne tryby filtra na każdy kanał: 4p-LP, 2p-HP i 4p-BP, Atlas może obejmować praktycznie każdą technikę filtracji, od wspaniałych filtrów do rezonansowych patchy z wielostopniową stromością.

Dzięki precyzyjnej schemie rezonansu, każde rdzeń generuje czystą sinusoidalną falę przy samowzbudzeniu. Wzbudź wejścia szybkimi sygnałami wyzwalacza lub wezwania, a otrzymasz dźwięki perkusyjne podobne do TR, od basowych bębnów po tom-tomy i congi.

Ponadto moduł jest wyposażony w sterowaną CV schemę skanera interpolującego, która płynnie morfuje między każdym wyjściem filtra, tworząc nowe formy i barwy w miarę przechodzenia między kanałami.

Kluczowe cechy i specyfikacje:
- 4 analogowe wielotrybowe schematy filtrów oparte na tranzystorowych komórkach wzmacniających
- 3 tryby na kanał: 4p-LP, 2p-HP i 4p-BP
- Schemat kompensacji rezonansu
- Wejścia audio i częstotliwości z łączeniem szeregowym
- Dodatkowe wejście CV, przełączane między częstotliwością a rezonansem
- Sterowana CV schemat interpolującego skanera
- Rozmiar: 16HP
- Prąd pobierany: +/-12 V: 170 mA, +5 V: 0 mA
- Głębokość: 30 mm (wliczając kabel zasilający)
- Opór wejściowy: 100 kΩ
- Opór wyjściowy: 1 kΩ
- Zakres wejść CV: 10 V pk-pk
- Zakres częstotliwości: 20 Hz - 20 kHz
