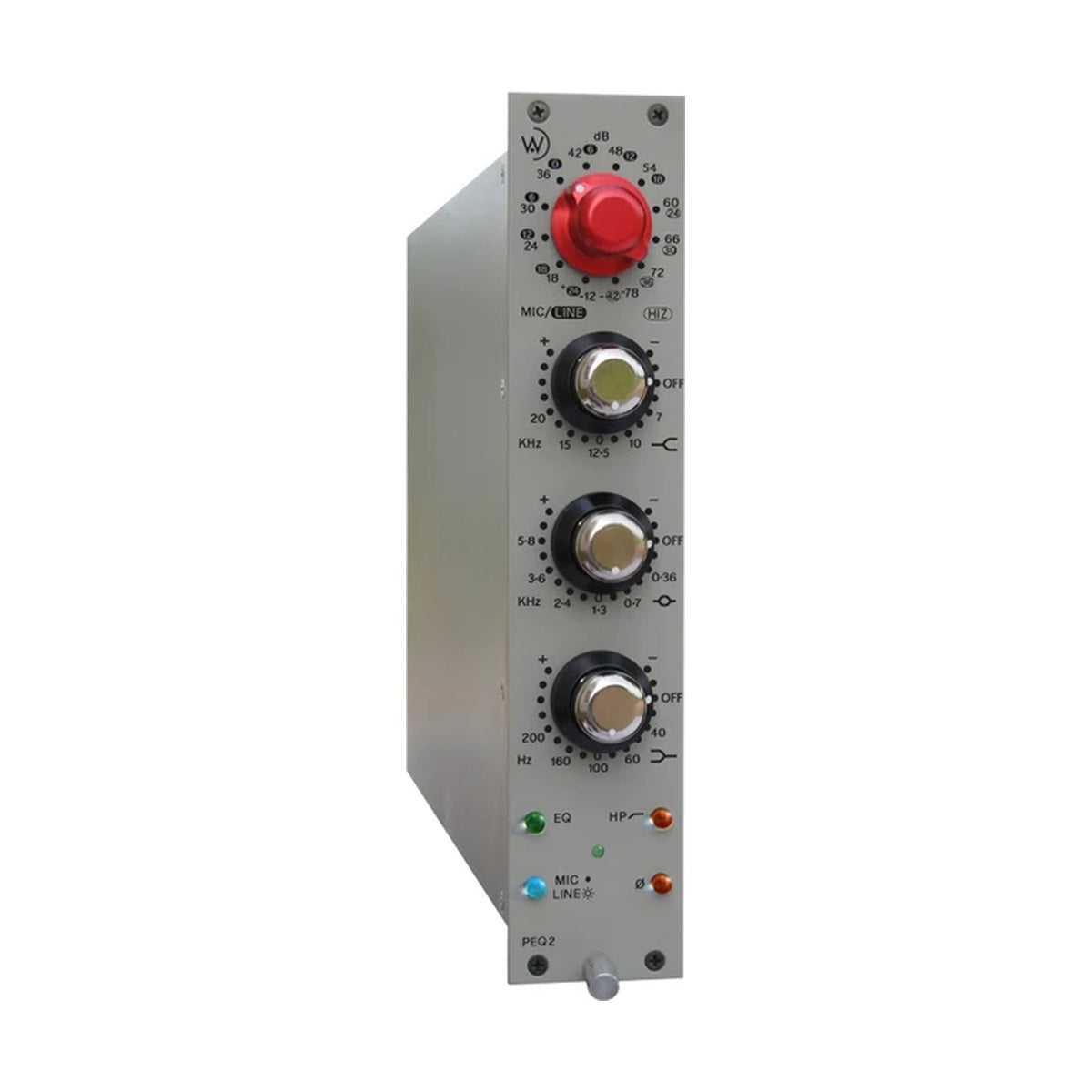

Wunder Audio PEQ2 Module

Wunder Audio PEQ2 — moduł do konsoli lub racku

PEQ2 to jednokanałowy przedwzmacniacz mikrofonowy z trójpasmowym EQ w formacie modułu konsolowego — dyskretna topologia Class-A w stylu lat 70., będąca bezpośrednim rozwinięciem modułu PEQ1 zainspirowanego konsolą Johna Paula Jonesa z 1971 roku. Złącze 18-pinowe Amphenol z pozłacanymi stykami pozwala na bezpośrednie zastąpienie modułu 1073 w konsolach Neve 80-series lub rackach kompatybilnych z tym standardem. Na tym jednak podobieństwo do 1073 się kończy — PEQ2 stosuje własne transformatory NICO Western Electric 618B-style (Ni/Fe/Co), rozszerzony stopień wyjściowy i ulepszone przełączniki, które definiują jego odmienny charakter brzmieniowy. Moduł jest rdzeniem całej linii konsolowej Wunder Audio i standardowym wyposażeniem Wunderbara od 8 do 60 kanałów.

Rozszerzony stopień wyjściowy i transformatory NICO

Główną różnicą w stosunku do PEQ1 jest nowy stopień wyjściowy dodany bezpośrednio przed transformatorem wyjściowym — zapewnia wyższe maksymalne wzmocnienie i większy headroom przy pracy na głośnych źródłach lub w środowiskach sumowania. Transformatory NICO (Ni/Fe/Co) w stylu Western Electric 618B to te same laminacje stosowane w oryginalnych modułach Allotrope z 1971 roku, które zainspirowały PEQ1, a następnie stały się fundamentem brzmienia całej linii Wunder Audio. Przełączniki wzmocnienia i EQ Grayhill mają wyjątkowo dużą powierzchnię złotych styków per pozycja — ponad trzykrotnie więcej niż w PEQ1 — co przekłada się na trwałość kontaktu i powtarzalność parametrów przez lata eksploatacji. Gałka wzmocnienia posiada dodatkową pozycję w kierunku przeciwnym do ruchu wskazówek zegara, dającą -24 dB zamiast -18 dB jak w starszych jednostkach. Globalny bypass wyłącza całą sekcję EQ z toru jednym przyciskiem; każde pasmo ma też własny bypass indywidualny. Light-pipe pushbuttons, dyskretny aktywny filtr HPF i wskaźnik LED (zielony/czerwony) to standard spójny z konsolami Wunderbar.

Zastosowanie i kompatybilność

PEQ2 instaluje się bezpośrednio w Wunderbarze lub w każdym slocie kompatybilnym z Neve 80-series — 18-pinowy złącze Amphenol jest standardem tych konsol. Może być stosowany jako samodzielny moduł w dwukanałowym poziomym racku boutique lub w ośmiokanałowym pionowym racku systemowym. To ten sam moduł, który stanowi podstawę brzmienia Cobalt Pre (identyczny obwód, transformatory wejściowy i wyjściowy w formacie 500 Series) oraz PEQ2R (wersja 19" 1U z zewnętrznym zasilaniem PSU). EQ o switchowanych częstotliwościach od 40 Hz do 20 kHz, łatwe przełączanie mic/line i 78 dB łącznego wzmocnienia czynią PEQ2 jednakowo użytecznym przy nagrywaniu, miksie i masteringu.

KLUCZOWE CECHY

• Jednokanałowy przedwzmacniacz mikrofonowy z 3-pasmowym EQ w formacie modułu konsolowego
• Bezpośredni zamiennik Neve 1073 — złącze 18-pin Amphenol z pozłacanymi stykami, kompatybilne z Neve 80-series i Wunderbar
• Rozszerzony stopień wyjściowy przed transformatorem wyjściowym — wyższe maksymalne wzmocnienie niż w PEQ1
• Transformatory NICO Western Electric 618B-style (Ni/Fe/Co) — upgrade w stosunku do PEQ1
• Przełączniki Grayhill: wzmocnienie i EQ z ponad 3x większą powierzchnią złotych styków per pozycja niż w PEQ1
• Globalny bypass EQ + indywidualny bypass każdego pasma
• Gałka wzmocnienia: dodatkowa pozycja -24 dB (zamiast -18 dB jak w starszych jednostkach)
• Aktywny dyskretny filtr górnoprzepustowy
• Light-pipe pushbuttons jak w konsolach Wunderbar
• Wskaźnik LED: zielony (sygnał) / czerwony (clip)
• Switchowane częstotliwości EQ: 40 Hz – 20 kHz
• Rezystory 1% Metal Film na całej płycie
• Rdzeń brzmienia: identyczny obwód i transformatory stosowane w Cobalt Pre (500 Series) i PEQ2R (19" rack)

SPECYFIKACJA TECHNICZNA

• Typ: jednokanałowy moduł przedwzmacniacza mikrofonowego z EQ, format konsolowy / rack boutique
• Ścieżka sygnałowa: dyskretna Class-A, styl lat 70.
• Łączne wzmocnienie: 78 dB
• Pasma EQ: 3 (low, mid, high) — switchowane częstotliwości 40 Hz – 20 kHz
• Bypass EQ: globalny + per pasmo
• Filtr górnoprzepustowy: aktywny, dyskretny
• Transformatory: NICO Western Electric 618B-style (Ni/Fe/Co)
• Złącze: 18-pin Amphenol z pozłacanymi stykami
• Kompatybilność: Neve 80-series, Wunderbar
• Przełączniki: Grayhill custom, light-pipe pushbuttons
• Rezystory: 1% Metal Film
• Wskaźniki: LED zielony (sygnał) / czerwony (clip)
• Dostępny również jako: PEQ2R (19" 1U rack), Cobalt Pre (500 Series — sama sekcja preamp)
