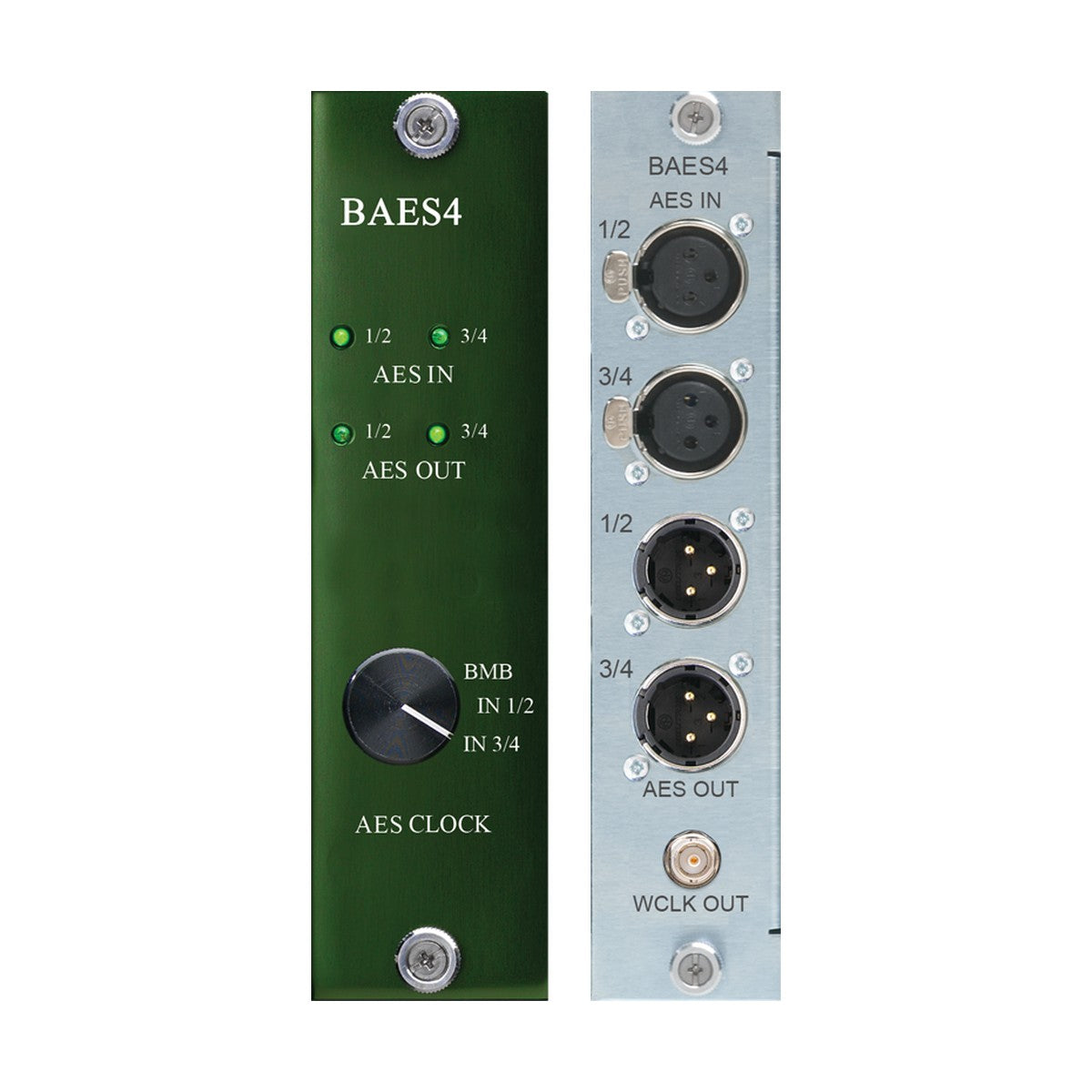

Burl Audio B16-BAES4

Burl Audio B16-BAES4 — czterokanałowa karta AES/EBU do obudowy B16 Mothership, dodająca dwustronne wejścia i wyjścia cyfrowe AES3 oraz odzysk zegara z przychodzącego strumienia, niezależnie od głównego motherboardu interfejsowego.

Karta udostępnia dwa stereofoniczne wejścia XLR AES i dwa stereofoniczne wyjścia XLR AES, czyli cztery kanały w każdym kierunku na jednym slocie. Może pracować równolegle z dowolnym motherboardem BMB1, BMB2, BMB3 lub BMB4, obsługując strumień AES niezależnie od głównego formatu cyfrowego sesji.

Dodatkowe wejścia i wyjścia AES bez osobnego urządzenia

Podłączenie zewnętrznego procesora, konsolety lub innego systemu pracującego w AES3 zwykle wymaga osobnego interfejsu cyfrowego obok głównego połączenia z DAW. BAES4 rozwiązuje to, dokładając cztery kanały AES bezpośrednio do slotu w obudowie B16, obok głównego motherboardu DigiLink, MADI, Dante lub SoundGrid. Dzięki temu sygnał z zewnętrznego urządzenia AES trafia do tego samego systemu Mothership, bez dodatkowego pudełka w racku.

Synchronizacja z zewnętrznym źródłem AES

Przy łączeniu kilku urządzeń cyfrowych łatwo o niezgodność zegarów i towarzyszące jej trzaski lub błędy synchronizacji. BAES4 adresuje ten problem, odzyskując zegar bezpośrednio z przychodzącego strumienia AES i pozwalając wybrać źródło taktowania z motherboardu, AES IN 1/2 lub AES IN 3/4. W obudowie B16 karta mieści się w jednym z dwóch dostępnych slotów, dając do ośmiu kanałów AES przy pełnym obłożeniu obudowy dwiema kartami.

KLUCZOWE CECHY

• 4 kanały wejść AES/EBU (2 stereofoniczne wejścia XLR)
• 4 kanały wyjść AES/EBU (2 stereofoniczne wyjścia XLR)
• Odzysk zegara z przychodzącego strumienia AES
• Wybór źródła taktowania: motherboard, AES IN 1/2 lub AES IN 3/4
• Praca równolegle z dowolnym motherboardem BMB1–BMB4
• Do 8 kanałów AES w obudowie B16 (2 karty)
• Kompaktowy format karty daughter card
• Kompatybilność z obudowami B80 i B16 Mothership

SPECYFIKACJA TECHNICZNA

• Liczba kanałów: 4 wejścia AES/EBU, 4 wyjścia AES/EBU
• Złącza: 2 stereofoniczne XLR wejściowe, 2 stereofoniczne XLR wyjściowe
• Format cyfrowy: AES3
• Odzysk zegara: z przychodzącego strumienia AES
• Źródła taktowania: motherboard, AES IN 1/2, AES IN 3/4
• Maksymalna liczba kanałów w B16: 8 (2x BAES4)
• Maksymalna liczba kanałów w B80: 40 (10x BAES4)
• Zasilanie: poprzez backplane obudowy B16/B80
• Zgodność: motherboardy BMB1, BMB2, BMB3, BMB4
