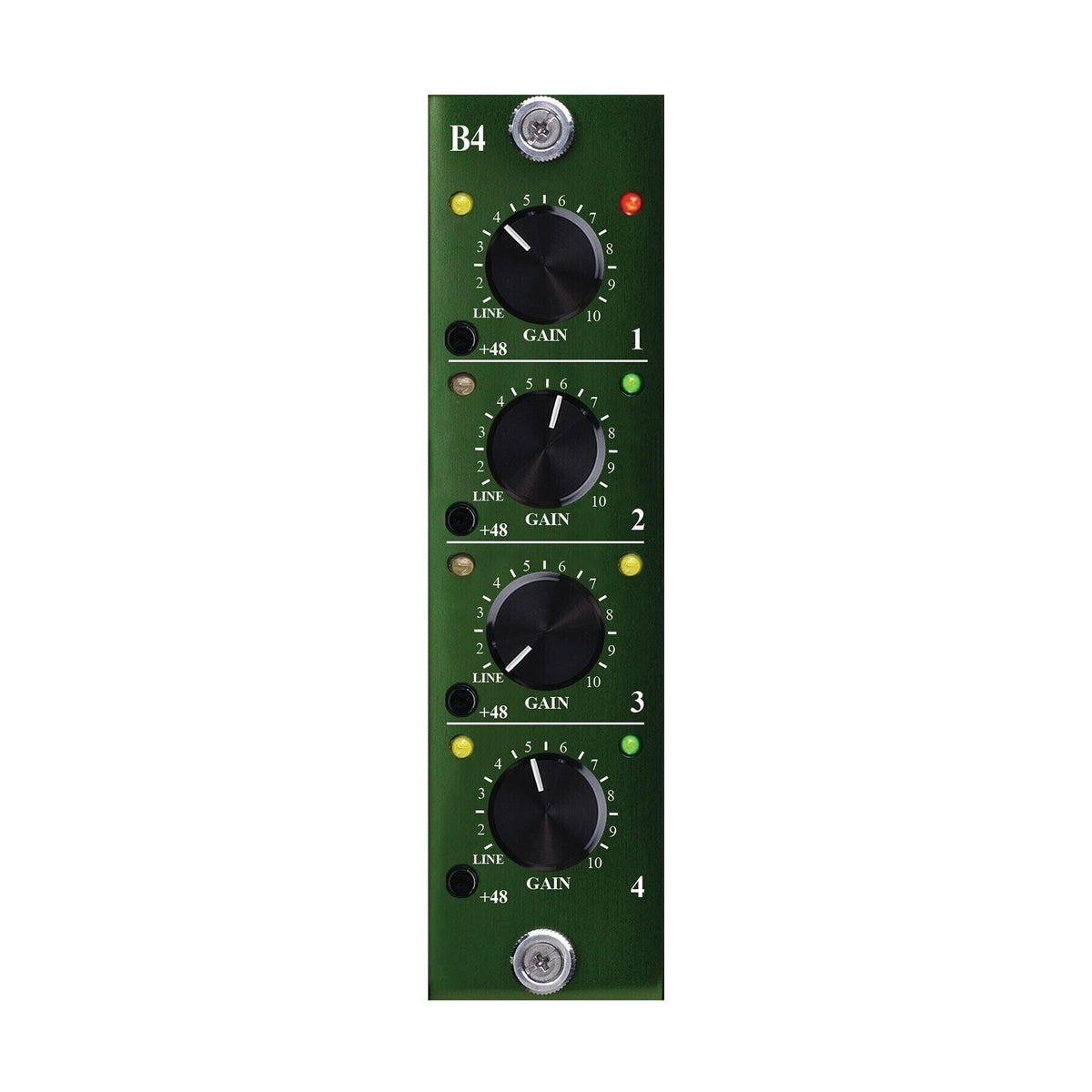

Burl Audio B80-B4

Burl Audio B80-B4 – czterokanałowa karta przedwzmacniacza mikrofonowo-liniowego z konwersją A/C dla obudowy B80 Mothership. Karta wykorzystuje nowy transformator wejściowy BX6, zaprojektowany do zapewnienia prawidłowej impedancji zarówno dla źródeł mikrofonowych, jak i liniowych, w połączeniu z w pełni dyskretnym torem analogowym klasy A opartym na układzie BOPA14 - tym samym, który stosowany jest w karcie BAD8. Sygnał trafia na ten sam przetwornik analogowo-cyfrowy co w BAD8, zachowując spójność brzmieniową między kanałami mikrofonowymi a torem konwersji reszty systemu. Pełni zbalansowany tor sygnałowy ogranicza poziom szumów własnych nawet przy dużym wzmocnieniu wymaganym przez ciche źródła mikrofonowe.

Prawdziwa impedancja wejściowa mikrofonowa i liniowa na jednej karcie

Transformator BX6 dobiera właściwą impedancję wejściową w zależności od wybranego trybu pracy - 2,5 k Ω dla wejść mikrofonowych i 10 k Ω dla liniowych - eliminując konieczność stosowania osobnych kart lub zewnętrznych przedwzmacniaczy przy przełączaniu między źródłami o różnym poziomie sygnału w tej samej sesji. Zakres wzmocnienia sięgający 59 dB pozwala poprawnie obsłużyć zarówno ciche mikrofony wstążkowe, jak i głośne źródła liniowe bez dokładania zewnętrznego stopnia wzmocnienia.

Do 40 kanałów mikrofonowych z jednej obudowy

Pojedyncza obudowa B80 wypełniona kartami B4 udostępnia do 40 wejść mikrofonowo-liniowych klasy audiofilskiej, co pozwala zbudować kompletną sekcję przedwzmacniaczy do dużej sesji nagraniowej bez rozpraszania sprzętu po wielu osobnych jednostkach rackowych. W połączeniu z cyfrową płytą główną Dante lub SoundGrid, tak skonfigurowany B80 działa jako w pełni cyfrowy stage box studyjnej jakości, użyteczny zarówno w studiu, jak i przy realizacji koncertowej.

KLUCZOWE CECHY

• 4-kanałowa karta przedwzmacniacza mikrofonowo-liniowego ze złączami XLR
• Nowy transformator wejściowy BX6 z prawidłową impedancją mikrofonową i liniową
• W pełni dyskretny tor analogowy klasy A (BOPA14)
• Do 40 kanałów mikrofonowo-liniowych w jednej obudowie B80
• Dopasowanie opóźnienia Avid oraz przełączany filtr ADC
• Pełni zbalansowany tor sygnałowy o niskim poziomie szumów

SPECYFIKACJA TECHNICZNA

• Typ karty: 4-kanałowy przedwzmacniacz mikrofonowo-liniowy z ADC
• Impedancja wejściowa: mikrofonowa 2,5 kΩ, liniowa 10 kΩ
• Zakres wzmocnienia: do 59 dB
• Pasmo przenoszenia (0 dB, poziom liniowy): -0,03 dB przy 10 Hz, -1,5 dB przy 30 kHz
• Pasmo przenoszenia (59 dB, pełne wzmocnienie): -0,03 dB przy 10 Hz, -2,5 dB przy 30 kHz
• Tor analogowy: dyskretny, klasy A, transformator BX6

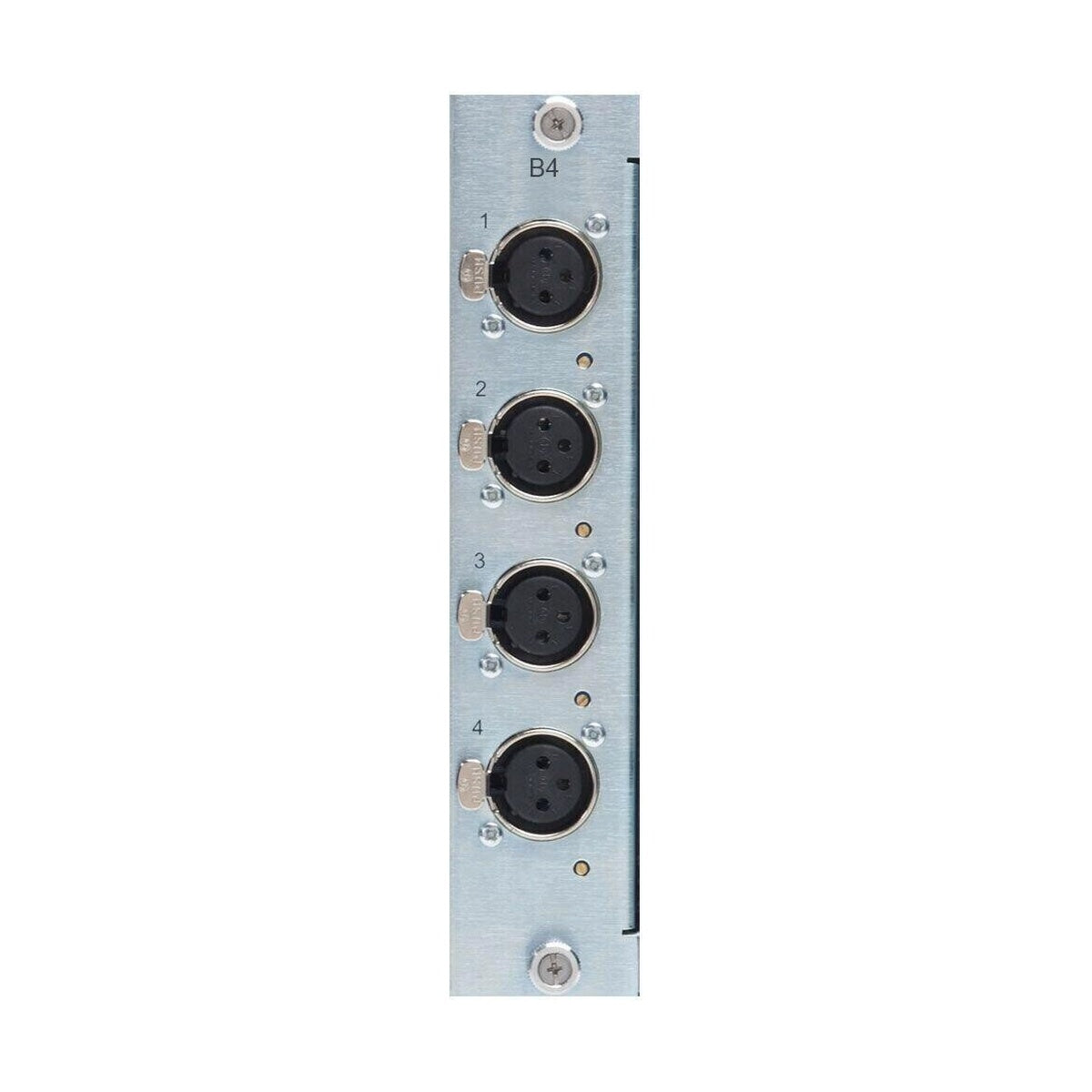

• Złącza wejściowe: 4 x XLR
• Maksymalna liczba kanałów na obudowę B80: 40 (10 kart x 4 kanały)
