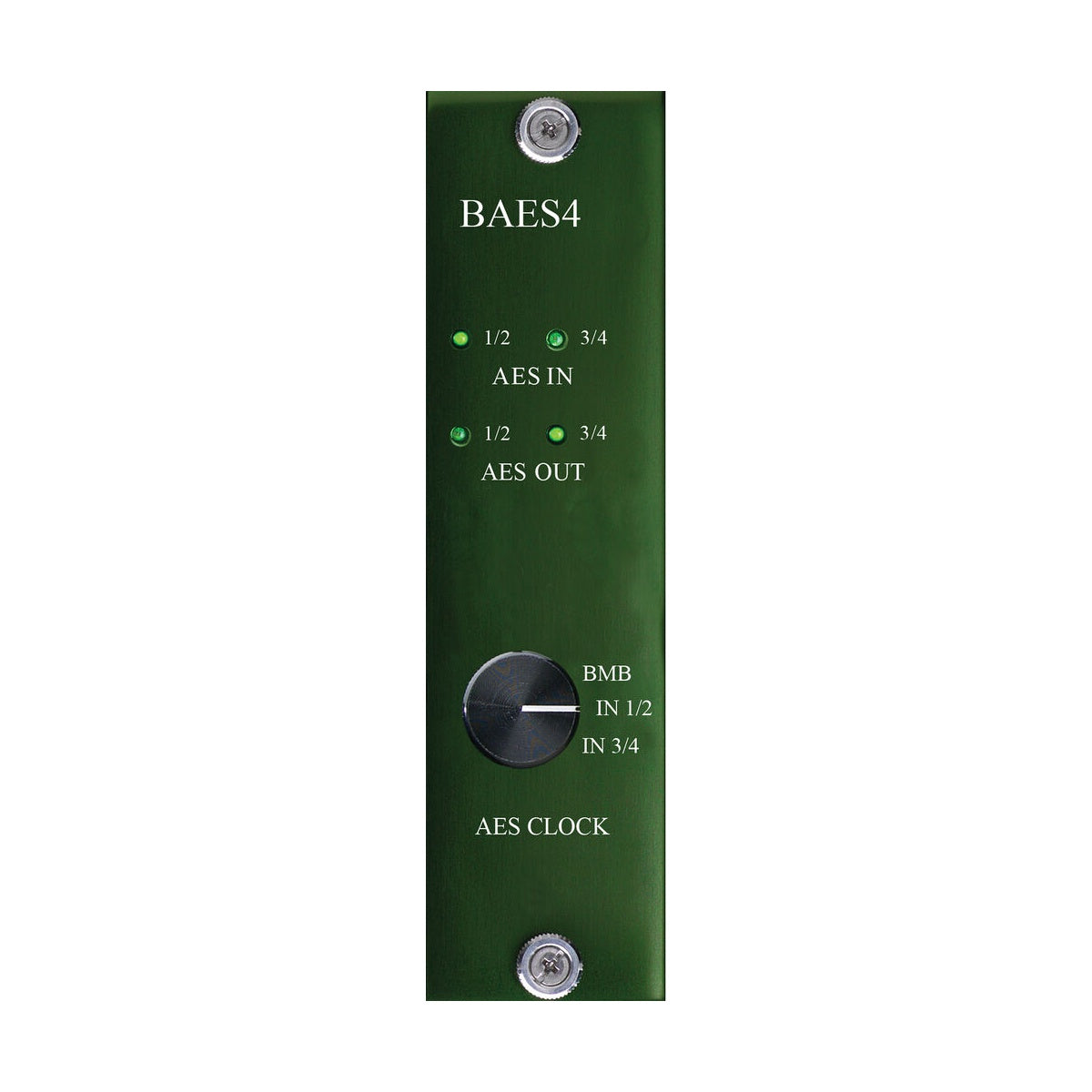

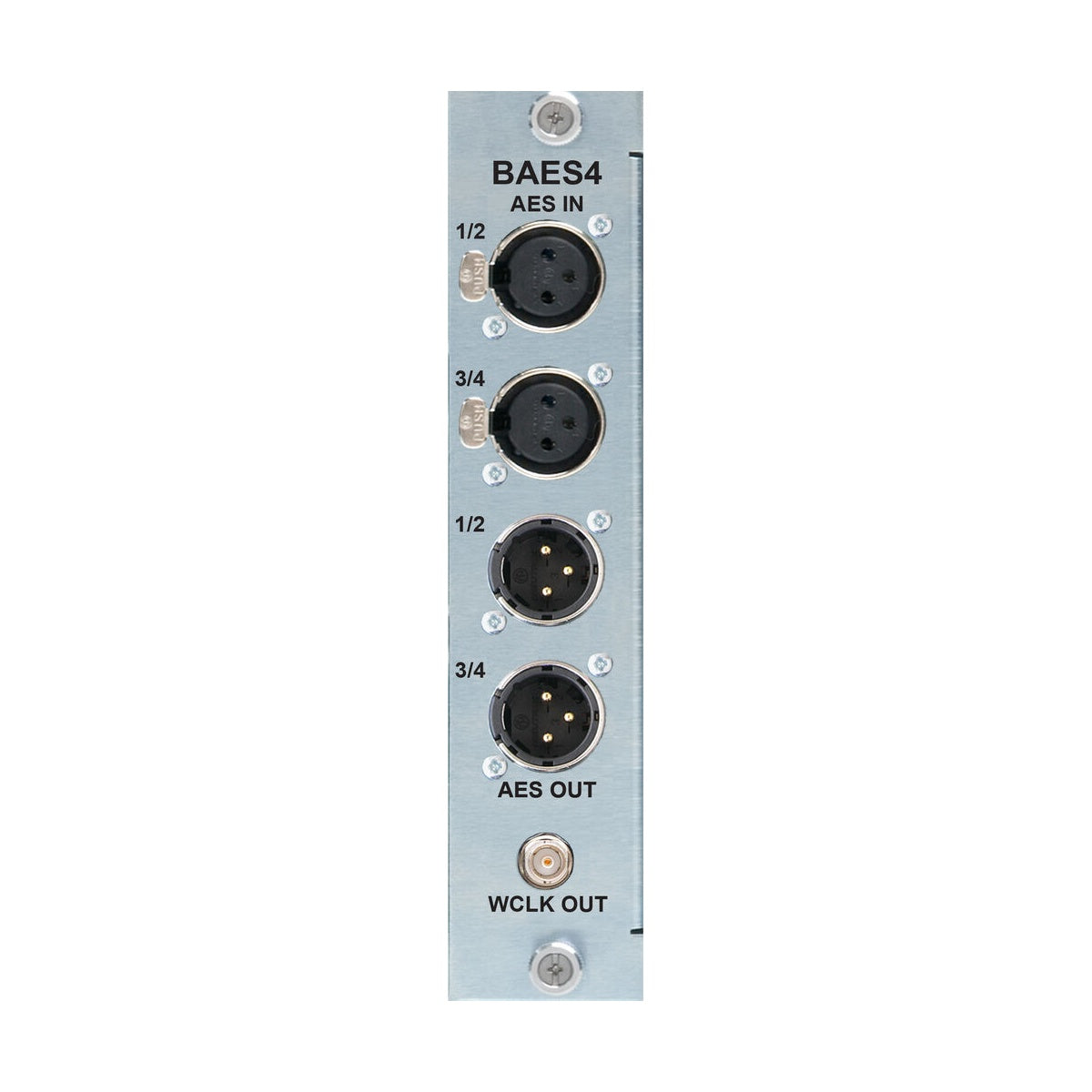

Burl Audio B80-BAES4

Burl Audio B80-BAES4 – czterokanałowa, dwukierunkowa karta wejść i wyjść AES/EBU dla obudowy B80 Mothership. Karta udostępnia cztery kanały wejściowe oraz cztery kanały wyjściowe AES/EBU na jednym slocie, dając osiem punktów I/O bez angażowania konwersji analogowo-cyfrowej - sygnał pozostaje cyfrowy od wejścia aż po trafienie do wybranej płyty głównej, niezależnie od tego, czy jest to BMB1 DigiLink, BMB2 MADI, BMB3 Dante czy BMB4 SoundGrid. Karta obsługuje odzyskiwanie zegara z przychodzącego strumienia AES, co pozwala zsynchronizować Mothership z zewnętrznym źródłem cyfrowym bez dodatkowego okablowania word clock. Przy pełnym obłożeniu obudowy B80 dziesięcioma kartami BAES4 możliwe jest uzyskanie do 40 kanałów I/O w standardzie AES/EBU.

Odzyskiwanie zegara z przychodzącego strumienia AES

Funkcja AES IN clock recovery pozwala Mothershipowi zsynchronizować się bezpośrednio z zegarem zawartym w przychodzącym strumieniu cyfrowym, bez konieczności prowadzenia osobnego kabla word clock między urządzeniami. Ma to znaczenie przy integracji z zewnętrznym sprzętem cyfrowym - np. torem nadawczym, wozem transmisyjnym czy innym studiem - gdzie fizyczne połączenie dodatkowego zegara referencyjnego bywa niepraktyczne lub niemożliwe.

Bezpośrednie połączenie ze sprzętem cyfrowym AES bez konwersji

Ponieważ karta pracuje wyłącznie w domenie cyfrowej, sygnał z zewnętrznych urządzeń AES - takich jak procesory efektowe, konsolety cyfrowe czy inny system nagraniowy - trafia bezpośrednio do routingu Mothershipa bez dodatkowego przejścia przez przetwornik analogowo-cyfrowy, co eliminuje zbędne opóźnienie i potencjalną utratę jakości związaną z podwójną konwersją. Rozwiązuje to problem podłączenia sprzętu pracującego już w formacie cyfrowym bez zbędnego pośrednictwa toru analogowego.

KLUCZOWE CECHY

• 4 kanały wejściowe i 4 kanały wyjściowe AES/EBU na jednej karcie
• Odzyskiwanie zegara z przychodzącego strumienia AES (AES IN clock recovery)
• Zgodność ze wszystkimi płytami głównymi BMB (DigiLink, MADI, Dante, SoundGrid)
• Do 40 kanałów I/O AES/EBU przy pełnym obłożeniu obudowy B80
• Transformatorowy stopień wejściowy i wzmacniacze operacyjne na wyjściu
• W pełni dyskretny tor klasy A na etapie wyjściowym

SPECYFIKACJA TECHNICZNA

• Typ karty: 4-kanałowa, dwukierunkowa karta I/O AES/EBU
• Wejścia: 4 x AES/EBU
• Wyjścia: 4 x AES/EBU
• Odzyskiwanie zegara: tak (AES IN clock recovery)
• Maksymalna liczba kanałów na obudowę B80: 40 (10 kart x 4 kanały)
• Zgodne płyty główne: BMB1, BMB2, BMB3, BMB4
• Tor sygnałowy: dyskretny, klasy A na wyjściu
