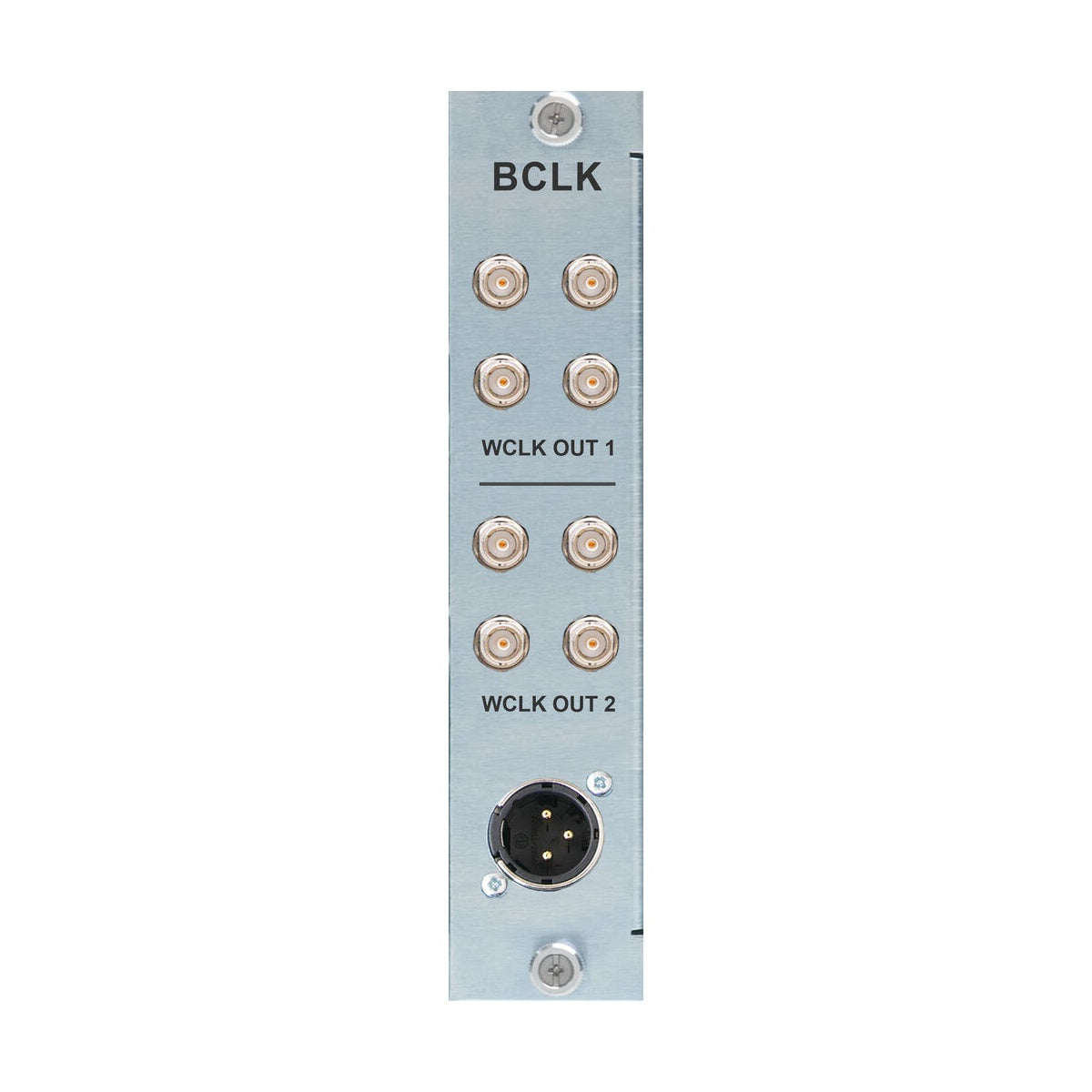

Burl Audio B80-BCLK

Burl Audio B80-BCLK – karta dystrybucji word clock dla obudowy B80 Mothership, z dziewięcioma niezależnymi wyjściami zegara. Karta BCLK zajmuje jeden ze slotów obudowy Mothership i udostępnia osiem wyjść word clock w standardzie BNC oraz jedno wyjście AES/EBU, czerpiąc sygnał zegarowy o bardzo niskim poziomie jittera bezpośrednio z płyty głównej BMBx i przekazując go magistralą Burl BackBone do każdego slotu obudowy. Dwie niezależnie programowalne szyny pozwalają wyprowadzić różne wielokrotności głównego zegara systemowego jednocześnie, co ma znaczenie przy integracji urządzeń pracujących na różnych częstotliwościach próbkowania w tym samym systemie nagraniowym.

Dwie niezależne szyny zegara o różnych wielokrotnościach

Przy sesji prowadzonej na przykład w 96 kHz jedna szyna BCLK może wyprowadzać zegar o częstotliwości 48 kHz dla starszego sprzętu cyfrowego, podczas gdy druga jednocześnie dostarcza 96 kHz lub 192 kHz dla nowszych konwerterów, bez konieczności stosowania osobnych, zewnętrznych generatorów zegara dla każdej z częstotliwości. Rozwiązuje to typowy problem studiów łączących sprzęt różnych generacji, gdzie poszczególne urządzenia oczekują innej wielokrotności tego samego zegara referencyjnego.

Do 92 wyjść zegara z jednej obudowy

Zastosowanie kilku kart BCLK w różnych slotach obudowy B80 pozwala rozbudować dystrybucję zegara do maksymalnie 92 wyjść w jednej jednostce, eliminując potrzebę osobnego rackowego dystrybutora word clock przy dużych instalacjach studyjnych lub systemach nadawczych z wieloma niezależnymi torami cyfrowymi wymagającymi synchronizacji.

KLUCZOWE CECHY

• Dziewięć wyjść zegara: 8 x BNC, 1 x AES/EBU
• Dwie niezależnie programowalne szyny wielokrotności zegara
• Bardzo niski poziom jittera generowanego zegara
• Zegar dystrybuowany magistralą Burl BackBone do każdego slotu obudowy
• Do 92 wyjść zegara przy zastosowaniu kilku kart BCLK w jednej obudowie B80
• Zajmuje standardowy slot karty konwersji w obudowie Mothership

SPECYFIKACJA TECHNICZNA

• Typ karty: dystrybutor word clock dla B80/B16 Mothership
• Liczba wyjść: 9 (8 x BNC, 1 x AES/EBU)
• Liczba niezależnych szyn: 2, programowalne osobno
• Źródło zegara: płyta główna BMBx
• Magistrala dystrybucji: Burl BackBone (BBB)
• Maksymalna liczba wyjść w jednej obudowie B80: 92
• Obsługiwane wielokrotności: np. 48 kHz, 96 kHz, 192 kHz jednocześnie na różnych szynach
