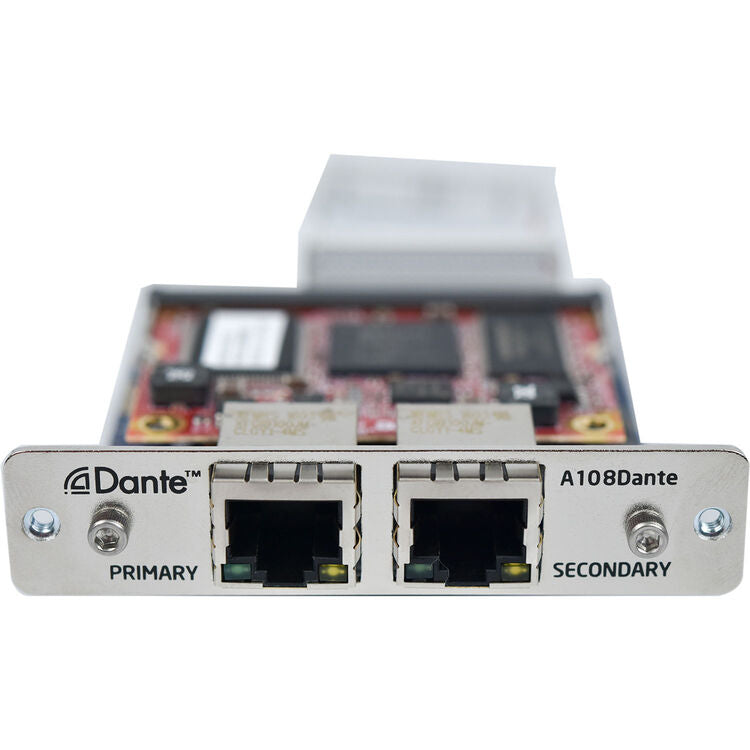

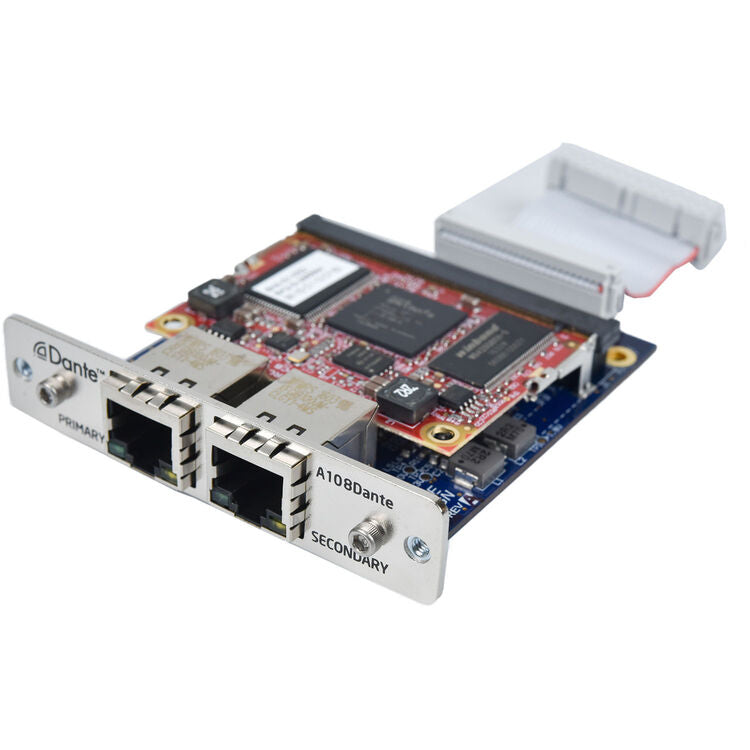

Grace Design m108 Dante option

Grace Design m108 Dante Option to moduł rozszerzeń dodający łączność Dante do ośmiokanałowego preampu mikrofonowego z konwersją A/D Grace Design m108. Karta instaluje się w slocie opcjonalnym i udostępnia osiem kanałów audio sieciowego do innych urządzeń Dante przy częstotliwościach próbkowania do 192 kHz, integrując m108 z nowoczesnym systemem audio-over-IP w studiu, na scenie, w broadcaście i instalacjach.

Osiem kanałów Grace Design w sieci Dante

Realizator pracujący w systemie audio-over-IP potrzebuje wprowadzić wysokiej jakości preampy do sieci bez dodatkowych konwerterów i kabli analogowych. Moduł oparty na karcie Brooklyn II wpina transparentne, beztransformatorowe preampy m108 bezpośrednio do sieci Dante, eliminując osobne tory analogowe między preampem a interfejsem DAW. Dwa porty Gigabit Ethernet (Primary i Secondary) pozwalają pracować w pełni redundantnym trybie sieciowym, co ma realne znaczenie przy transmisjach na żywo, gdzie awaria pojedynczego łącza nie może przerwać sygnału.

Stabilne taktowanie i elastyczna architektura zegara

Niestabilny zegar w sieci cyfrowej powoduje jitter i zniekształcenia konwersji A/D. Karta Brooklyn II zapewnia szybką synchronizację, niski jitter i ultraniskie opóźnienia, współpracując z układem s-Lock PLL w m108, który blokuje się do zegara sieci Dante. Cztery tryby architektury zegara pozwalają modułowi pracować jako master lub slave sieci, dopasowując m108 zarówno do roli głównego zegara systemu, jak i podrzędnego względem zewnętrznego word clocka synchronizowanego z siecią.

KLUCZOWE CECHY

• Moduł opcjonalny dodający łączność Dante do preampu m108
• Osiem kanałów wejść i wyjść audio sieciowego
• Częstotliwość próbkowania do 192 kHz
• Oparty na module Audinate Dante Brooklyn II
• Dwa porty Gigabit Ethernet (Primary i Secondary)
• Pełny tryb redundantny sieci
• Cztery tryby architektury zegara, master lub slave
• Współpraca z układem s-Lock PLL m108 dla pracy bez jitteru

SPECYFIKACJA TECHNICZNA

• Producent: Grace Design
• Typ: moduł opcjonalny Dante do m108
• Liczba kanałów: 8 wejść i 8 wyjść audio sieciowego
• Maksymalna częstotliwość próbkowania: 192 kHz
• Moduł sieciowy: Audinate Dante Brooklyn II
• Porty sieciowe: 2x Gigabit Ethernet (Primary, Secondary)
• Tryb redundantny: pełny, na osobnym porcie
• Tryby zegara: 4 architektury, master lub slave
• Taktowanie: szybka synchronizacja, niski jitter, ultraniskie opóźnienia
• Instalacja: w slocie opcjonalnym m108 (fabrycznie lub w terenie)
• Zastosowanie: studio, scena, broadcast, instalacje komercyjne
