Grace Design m108 Digilink

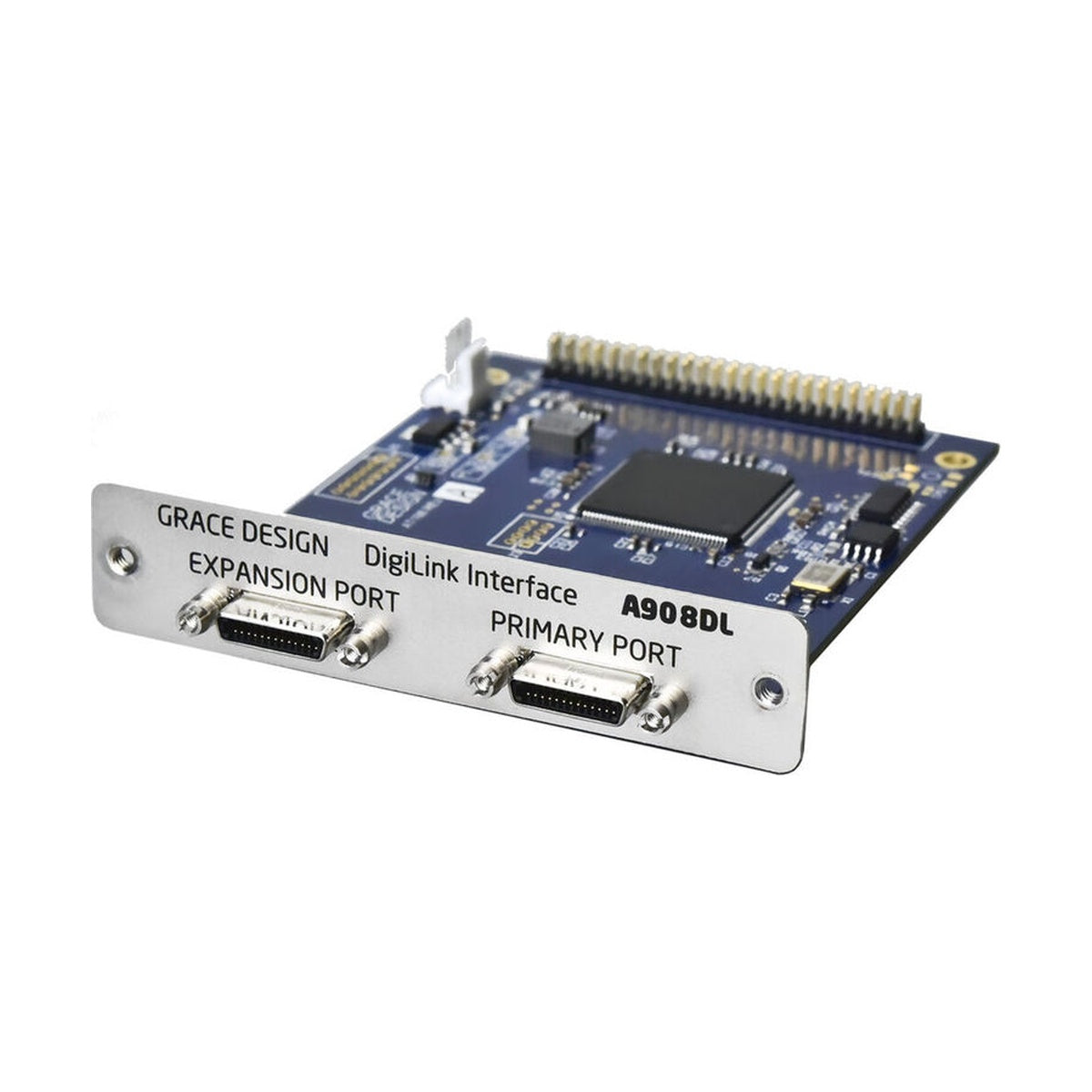

Grace Design m108 Digilink to moduł opcjonalny (A108DL) dodający łączność Digilink do ośmiokanałowego preampu z konwersją A/D Grace Design m108. Karta umożliwia bezpośrednie podłączenie preampu do systemów Avid Pro Tools|HD Accel, HDX i HD Native, emulując interfejs Avid HD I/O i wprowadzając transparentne, beztransformatorowe preampy m108 wprost do środowiska Pro Tools.

Bezpośrednia integracja z Pro Tools HD

Realizator pracujący na rdzonie Pro Tools|HD często musi przepuszczać sygnał z preampu przez osobny interfejs Avid, dokładając konwersję i konfigurację. Moduł A108DL eliminuje ten krok: m108 widziany jest przez system jako interfejs HD I/O i dostarcza osiem kanałów konwersji A/D bezpośrednio do sesji. Pro Tools steruje częstotliwością próbkowania połączonych interfejsów, więc po ustawieniu trybu Digilink to system narzuca wewnętrzny zegar m108, upraszczając pracę z dużymi sesjami.

Łączenie dwóch m108 w jeden interfejs HD I/O

Sesja wymagająca pełnej konfiguracji wejść i wyjść potrzebuje więcej niż samych ośmiu kanałów. Moduł ma dwa złącza Mini-Digilink – Primary Port i Expansion port – działające jak na interfejsie Avid HD. Ponieważ m108 ma 8 wejść i 2 wyjścia, oba porty pozwalają spiąć dwa m108 razem, emulując jeden interfejs HD I/O w standardowej konfiguracji karty ADC, DAC i Digital I/O. W łańcuchu pierwszy m108 musi mieć nieparzysty numer ID, a wszystkie interfejsy synchronizuje wspólny word clock.

KLUCZOWE CECHY

• Moduł opcjonalny (A108DL) Digilink do preampu m108
• Łączność z Avid Pro Tools|HD Accel, HDX i HD Native
• Emulacja interfejsu Avid HD I/O
• Dwa złącza Mini-Digilink: Primary i Expansion
• Możliwość spięcia dwóch m108 w jeden interfejs HD I/O
• Sterowanie częstotliwością próbkowania z poziomu Pro Tools
• Wymaga firmware m108 w wersji 1.07 lub nowszej

SPECYFIKACJA TECHNICZNA

• Producent: Grace Design
• Typ: moduł opcjonalny Digilink (A108DL) do m108
• Zgodność: Avid Pro Tools|HD Accel, HDX, HD Native
• Emulacja: interfejs Avid HD I/O
• Złącza: 2x Mini-Digilink (Primary Port, Expansion port)
• Konfiguracja kaskadowa: 2x m108 jako jeden HD I/O (ADC + DAC + Digital I/O)
• Kanały m108: 8 wejść, 2 wyjścia
• Taktowanie: wspólny word clock, m108 może pełnić rolę master (internal)
• Wymagane firmware: 1.07 lub nowsze
• Instalacja: w slocie opcjonalnym m108 (fabrycznie lub w terenie)
