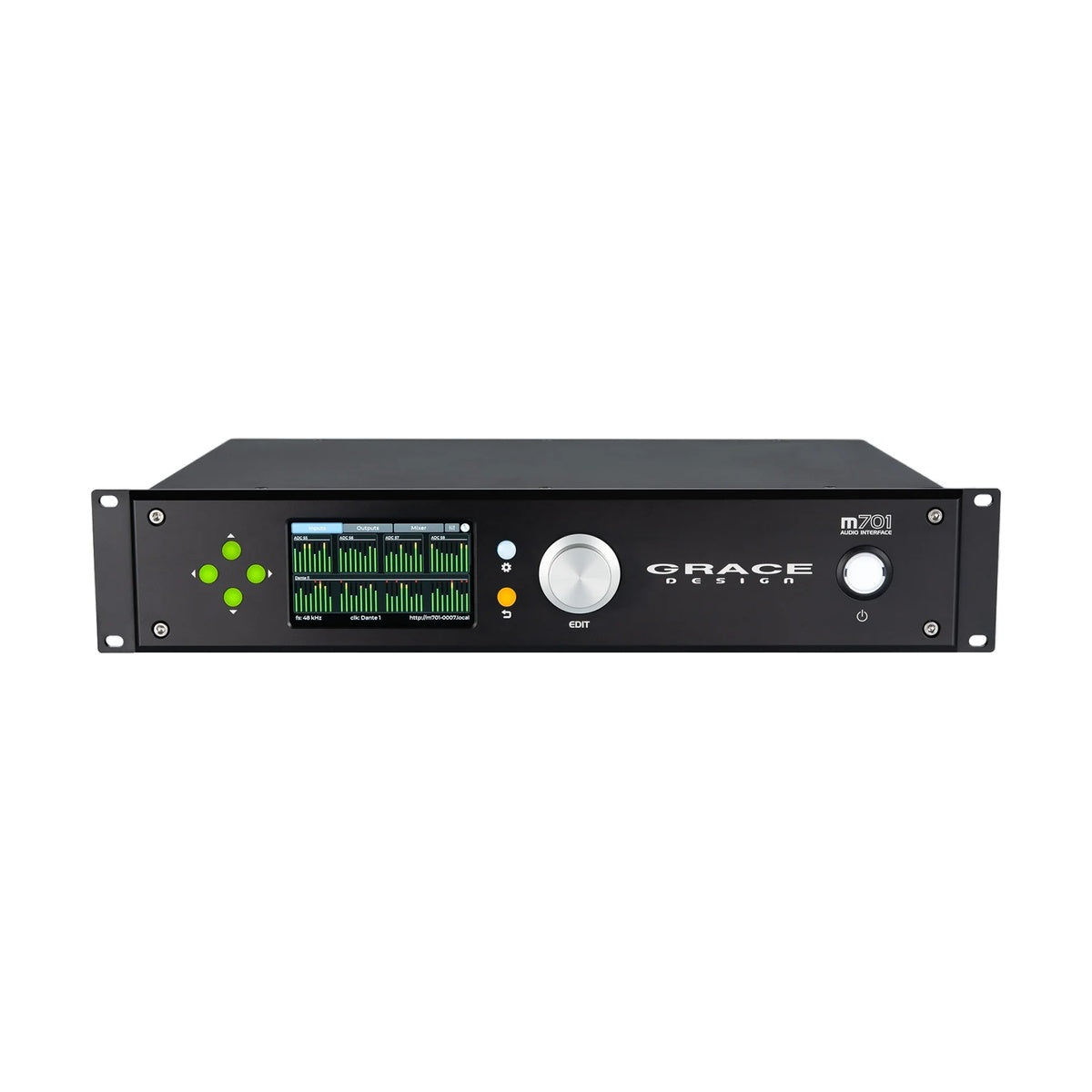

Grace Design m701 16x16 Dante

Grace Design m701 16x16 Dante to modularny interfejs audio i konwerter A/D-D/A w obudowie 2U, oferujący 16 kanałów wejść analogowych, 16 kanałów wyjść analogowych i interfejs sieciowy Dante 32x32 do 192 kHz. Konfiguracja 16x16 Dante daje profesjonalnemu studio nagraniowemu i obiektowi broadcastowemu referencyjne zaplecze konwersji zintegrowanej z nowoczesną infrastrukturą audio-over-IP, z możliwością późniejszej rozbudowy do 32 kanałów analogowych bez wymiany platformy.

Referencyjne 16-kanałowe I/O w sieci Dante

Realizator pracujący w systemie audio-over-IP potrzebuje referencyjnej konwersji z dobrze zaprojektowanym torem analogowym, stabilnym zasilaniem i precyzyjnym taktowaniem. m701 16x16 Dante dostarcza 16 kanałów A/D i 16 kanałów D/A z THD+N na poziomie 0,0002% i 0,00055% odpowiednio, z kartą Dante 32x32 do 192 kHz przez dwa porty Gigabit Ethernet. W testach Sound On Sound m701 przewyższył Prism Sound Dream ADA-128 o ponad 2 dB w obu pomiarach. Cztery wolne sloty na karty ADC i DAC pozwalają rozbudować konfigurację do 32 kanałów analogowych bez wymiany platformy.

Modularność i GraceNet w środowisku sieciowym

Wolne sloty przyjmą dowolną kombinację kart ADC, DAC i 4-kanałowych preampów mikrofonowych opartych na projekcie m108, co daje elastyczność niedostępną w monolitycznych interfejsach. Wbudowany mikser 32x8 z ultraniskim opóźnieniem obsługuje do 8 niezależnych miksów odsłuchowych dla muzyków przez GraceNet z telefonu lub tabletu. GraceNet integruje sterowanie do 12 preampów m108 przez Dante, ze wszystkimi ustawieniami zapisanymi w pamięci m701. Standardowe I/O na płycie bazowej (8-kanałowe AES3, 8-kanałowe ADAT, 2-kanałowe S/PDIF i word clock) oraz trzeci slot opcjonalny pod moduł AES3 lub dystrybucję word clocka domykają elastyczność platformy.

KLUCZOWE CECHY

• Modularny interfejs audio i konwerter A/D-D/A w obudowie 2U
• 16 kanałów A/D i 16 kanałów D/A referencyjnej jakości
• Karta Dante 32x32 do 192 kHz, 2x Gigabit Ethernet
• THD+N: 0,0002% (ADC) i 0,00055% (DAC)
• 4 wolne sloty pod rozbudowę do 32 kanałów analogowych lub kart preampów
• Wbudowany mikser 32x8 z ultraniskim opóźnieniem i do 8 miksów odsłuchowych
• GraceNet: sterowanie przez przeglądarkę, integracja z m108 przez Dante

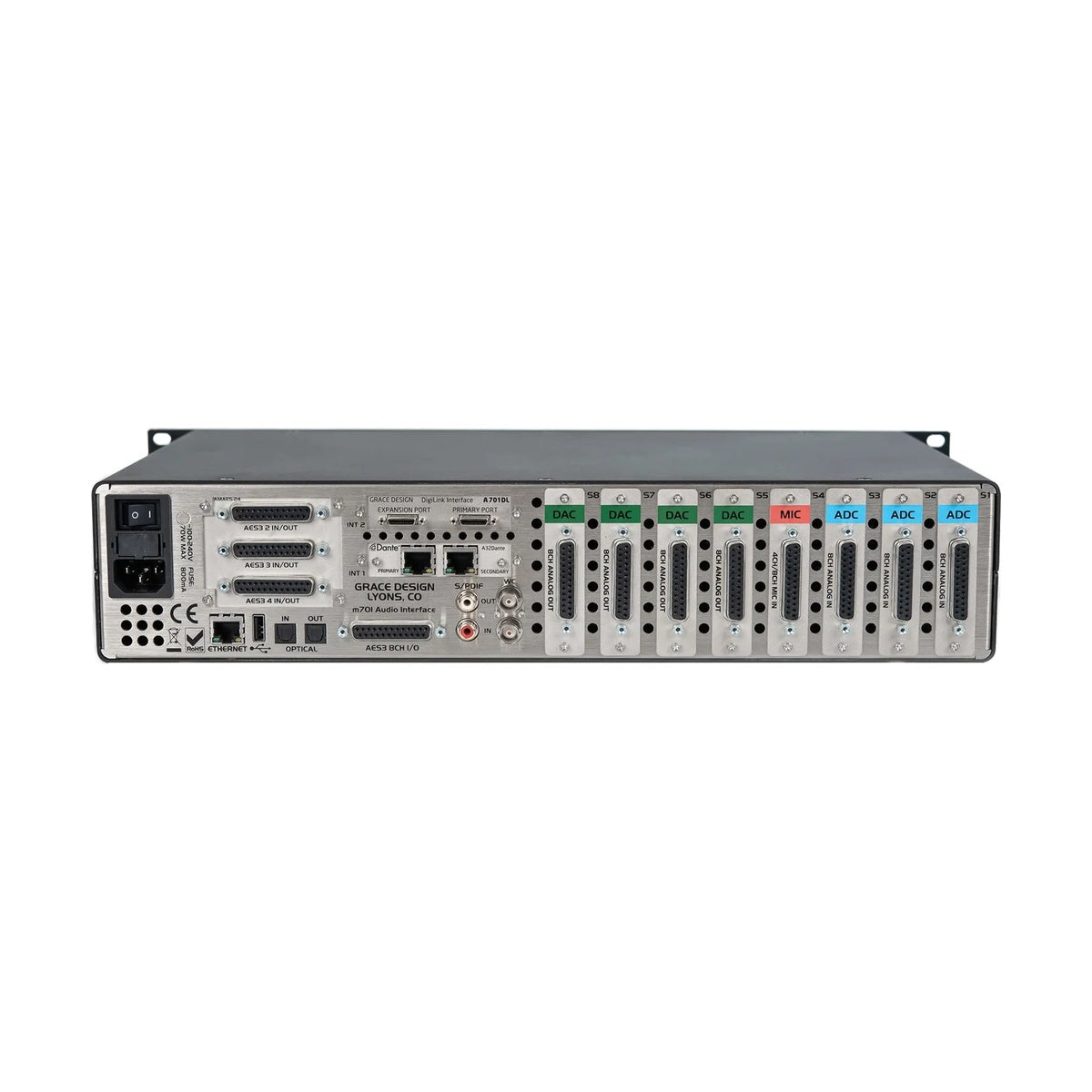

• 8 slotów na karty ADC/DAC/preamp, 2 sloty cyfrowe 32x32, 1 slot opcjonalny
• Standardowe I/O: 8-kanałowe AES3, 8-kanałowe ADAT, 2-kanałowe S/PDIF

SPECYFIKACJA TECHNICZNA

• Producent: Grace Design
• Typ: modularny interfejs audio / konwerter A/D-D/A, 2U
• Konfiguracja 16x16 Dante: 16x ADC, 16x DAC, karta Dante 32x32
• THD+N: 0,0002% (ADC), 0,00055% (DAC)
• Sloty A/D-D/A: 8x (moduły 8-kanałowe ADC, DAC lub 4-kanałowe preamp), 4 wolne
• Sloty cyfrowe: 2x 32-kanałowe (Dante, Digilink, Ravenna/AES67/ST2110, USB2)
• Slot opcjonalny: 1x (24-kanałowy AES3, dystrybucja word clock)
• Karta Dante: 32 kanały In/Out, 44,1-192 kHz, 2x Gigabit Ethernet
• Standardowe I/O: 8-kanałowy AES3, 8-kanałowy ADAT, 2-kanałowy S/PDIF, word clock
• Mikser: wbudowany 32x8, ultraniskie opóźnienie, do 8 miksów CUE
• Sterowanie: panel przedni (WVGA), GraceNet (przeglądarka), integracja m108
• Częstotliwości próbkowania: 44,1 kHz do 192 kHz
• Obudowa: 2U rack
