Grace Design m701 base unit

Grace Design m701 Base Unit to modularny interfejs audio i konwerter A/D-D/A w obudowie 2U, stanowiący samą platformę bez zainstalowanych kart konwersji i interfejsów cyfrowych. Jednostka bazowa zawiera standardowe cyfrowe I/O na płycie bazowej, panel sterowania WVGA, wbudowany mikser i platformę GraceNet, dając studiu nagraniowemu punkt startowy do zbudowania własnej, precyzyjnie skonfigurowanej architektury I/O od 8 do 32 kanałów analogowych.

Platforma bez kompromisów od samego początku

Interfejsy monolityczne zmuszają do kupowania kanałów i funkcji, których studio nie potrzebuje na starcie, lub do wymiany całego urządzenia przy wzroście potrzeb. m701 Base Unit odwraca tę logikę: jednostka bazowa zawiera wszystkie elementy wspólne platformy – tor zasilania, zegar, mikser, GraceNet i standardowe I/O – a użytkownik dokłada wyłącznie te karty, których faktycznie potrzebuje. Osiem slotów przyjmie dowolną kombinację 8-kanałowych kart ADC i DAC oraz 4-kanałowych kart preampów mikrofonowych opartych na projekcie m108, co daje konfiguracje od 8 do 64 kanałów analogowych i umożliwia instalację do 32 kanałów preampów Grace Design w jednej jednostce.

GraceNet i elastyczne I/O cyfrowe

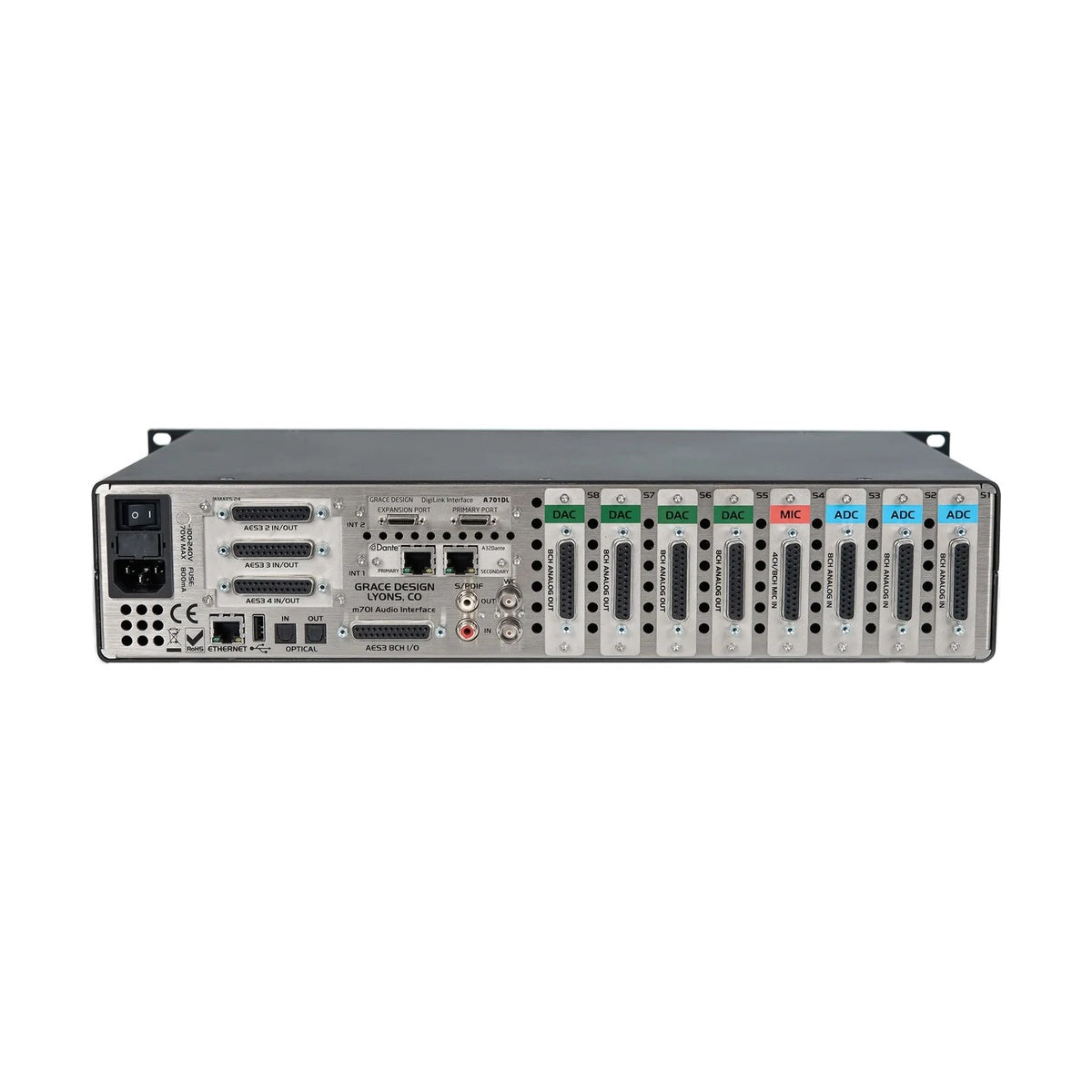

Standardowe I/O na płycie bazowej (8-kanałowe AES3, 8-kanałowe ADAT, 2-kanałowe S/PDIF i word clock) są dostępne od razu, zanim zainstaluje się jakąkolwiek kartę opcjonalną. Dwa sloty cyfrowe 32x32 przyjmą karty Dante, Digilink, Ravenna/AES67/ST2110 lub USB2, a trzeci slot opcjonalny rozszerzy I/O o dodatkowy moduł AES3, dystrybucję word clocka lub przyszłe funkcje monitoringowe. Wbudowany mikser 32x8 z ultraniskim opóźnieniem obsługuje do 8 niezależnych miksów odsłuchowych przez GraceNet z telefonu lub tabletu muzyka, bez dodatkowego komputera do obsługi odsłuchu.

KLUCZOWE CECHY

• Modularny interfejs audio i konwerter A/D-D/A w obudowie 2U, sama platforma
• 8 slotów na karty ADC, DAC i preamp (8 do 64 kanałów analogowych)
• 2 sloty cyfrowe 32x32 (Dante, Digilink, Ravenna/AES67/ST2110, USB2)
• 1 slot opcjonalny (24-kanałowy AES3, dystrybucja word clock)
• Standardowe I/O: 8-kanałowe AES3, 8-kanałowe ADAT, 2-kanałowe S/PDIF, word clock
• Wbudowany mikser 32x8 z ultraniskim opóźnieniem i do 8 miksów CUE
• GraceNet: sterowanie przez przeglądarkę, integracja z m108 przez Dante

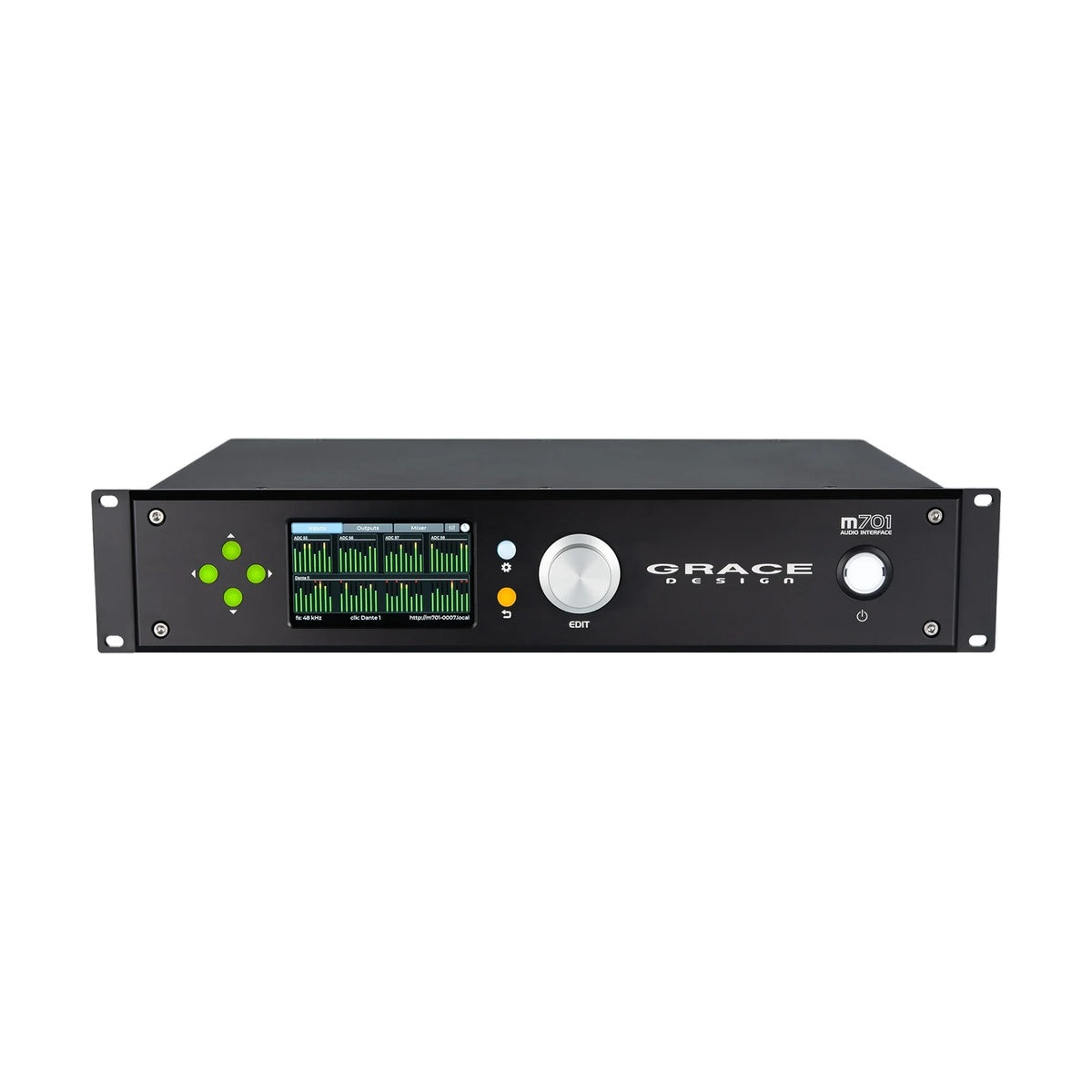

• Panel przedni z wyświetlaczem WVGA i enkoderem danych
• Możliwość instalacji do 32 kanałów preampów Grace Design w jednej jednostce

SPECYFIKACJA TECHNICZNA

• Producent: Grace Design
• Typ: modularny interfejs audio / konwerter A/D-D/A, 2U, platforma bazowa
• Sloty A/D-D/A: 8x (moduły 8-kanałowe ADC, DAC lub 4-kanałowe preamp)
• Maksymalna pojemność analogowa: do 64 kanałów (32 wejścia + 32 wyjścia)
• Sloty cyfrowe: 2x 32-kanałowe (Dante, Digilink, Ravenna/AES67/ST2110, USB2)
• Slot opcjonalny: 1x (24-kanałowy AES3, dystrybucja word clock)
• Standardowe I/O: 8-kanałowy AES3, 8-kanałowy ADAT, 2-kanałowy S/PDIF, word clock In/Out
• Mikser: wbudowany 32x8, ultraniskie opóźnienie, do 8 miksów CUE
• Sterowanie: panel przedni (wyświetlacz WVGA, enkoder, 6 przycisków), GraceNet (przeglądarka)
• Integracja: do 12 preampów m108 przez Dante sterowanych z GraceNet
• Częstotliwości próbkowania: 44,1 kHz do 192 kHz
• Obudowa: 2U rack
