Grace Design m908 AD16 Ravenna

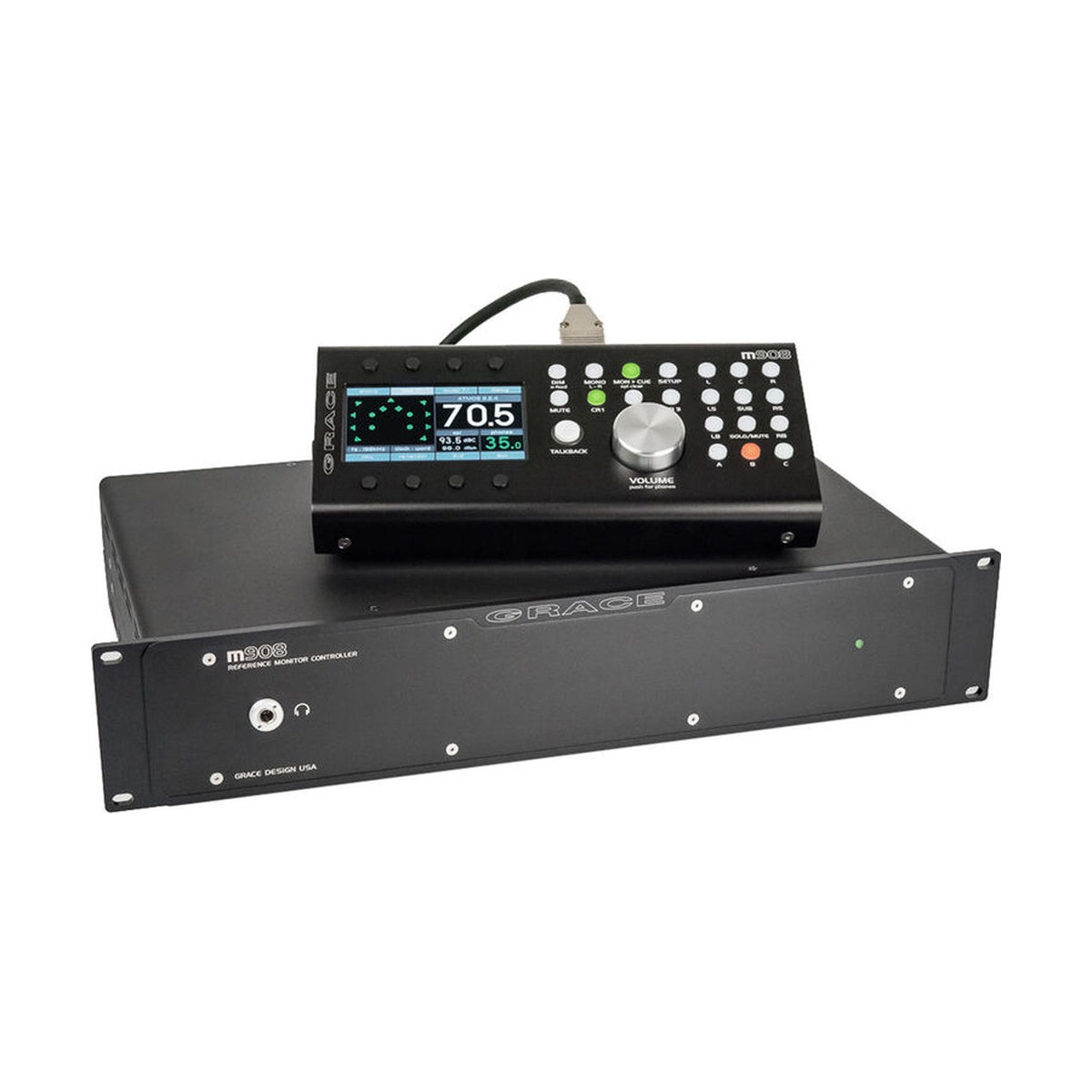

Grace Design m908 AD16 Ravenna to wielokanałowy kontroler odsłuchu z 16-kanałową konwersją A/D i modułem sieciowym Ravenna/AES67, obsługujący formaty od stereo do Dolby Atmos i Sony 360RA, do 22.2. System złożony z jednostki Audio Control Unit, pilota Remote Control Unit i zasilacza z podwójnie redundantnymi modułami dostarcza transparentnego, referencyjnego odsłuchu dla realizatorów immersive audio w studiu nagraniowym, postprodukcji i instalacjach.

Referencyjny odsłuch immersive od stereo do 22.2

Realizator pracujący w formacie Dolby Atmos czy Sony 360RA potrzebuje kontrolera obsługującego 24 kanały jednocześnie z minimalnym jitterem i chirurgiczną korekcją pomieszczenia. m908 AD16 Ravenna dostarcza to w jednym systemie: najnowszej generacji przetworniki A/D i D/A, czwarta generacja układu s-Lock PLL i 12 pasm parametrycznej korekcji pomieszczenia na każdym kanale (łącznie 288 pasm) w filtrach 64-bitowych stałoprzecinkowych. Integracja z Sonarworks SoundID Reference pozwala importować korekcję głośników bezpośrednio do m908 bez uruchamiania oprogramowania w tle.

Ravenna/AES67 i 16 wejść analogowych w jednym systemie

Konfiguracja AD16 Ravenna łączy dwa moduły ADC po 8 kanałów każdy z kartą Ravenna/AES67 opartą na module Merging ZMAN. Karta udostępnia 32 kanały wejść i wyjść sieciowych do 192 kHz przez dwa porty Gigabit Ethernet, współpracując z systemami Merging Ravenna, a dzięki zgodności z AES67/SMPTE ST2110 – także z Dante w trybie AES67 i innymi sieciami audio-over-IP. Interfejs webowy m908 działa w przeglądarce bez instalacji sterowników, a pilot RCU z wbudowanym mikrofonem talkback, miernikiem SPL i do 8 ścieżek CUE daje pełną kontrolę nad sesją w czasie rzeczywistym.

KLUCZOWE CECHY

• Wielokanałowy kontroler odsłuchu od stereo do 22.2, Dolby Atmos, Sony 360RA
• 16 kanałów analogowych wejść A/D (2x moduł ADC 8-kanałowy)
• Moduł sieciowy Ravenna/AES67 (Merging ZMAN): 32 kanały I/O do 192 kHz
• Zgodność z AES67/SMPTE ST2110 i Dante w trybie AES67
• Dwa porty Gigabit Ethernet (Primary i Secondary)
• Czwarta generacja s-Lock PLL dla minimalnego jitteru
• 12 pasm parametrycznej korekcji pomieszczenia na kanał, 288 pasm łącznie
• Filtry 64-bitowe stałoprzecinkowe do korekcji i zarządzania basem
• Integracja z Sonarworks SoundID Reference (firmware 2.2.2+)
• Interfejs webowy bez sterowników, pilot RCU z talkbackiem i miernikiem SPL

SPECYFIKACJA TECHNICZNA

• Producent: Grace Design
• Typ: wielokanałowy kontroler odsłuchu immersive / stereo do 22.2
• Konfiguracja: m908 AD16 Ravenna (ACU + RCU + PSU)

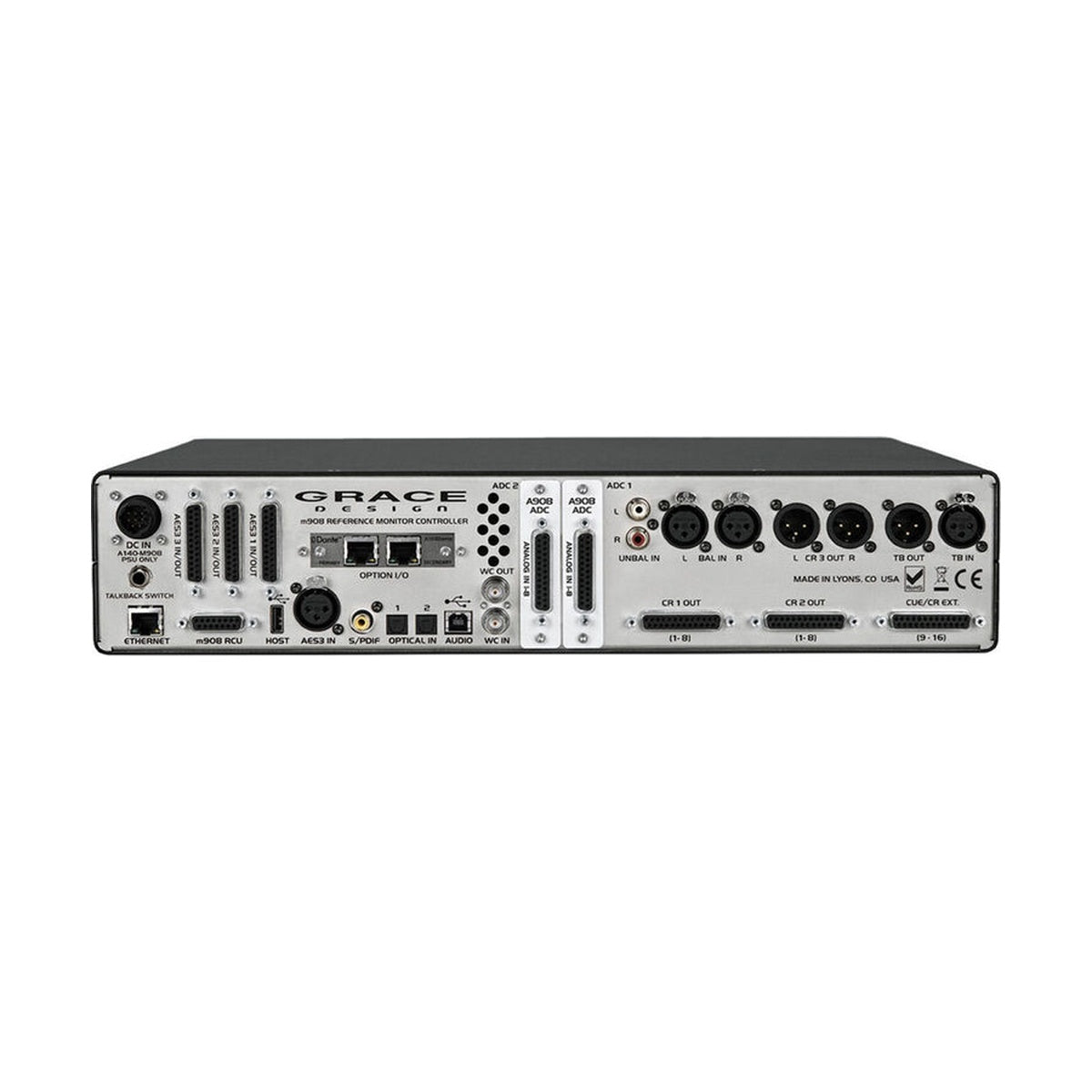

• Wejścia cyfrowe standardowe: 24-kanałowe AES3, 16-kanałowe ADAT, USB 24-kanałowy, AES3/S/PDIF/TOSLINK stereo
• Wejścia analogowe: 16 kanałów A/D (2x moduł ADC)
• Moduł Ravenna: 32 kanały In/Out, 44,1-192 kHz, Merging ZMAN, 2x Gigabit Ethernet
• Wyjścia standardowe: 16-kanałowy analog symetryczny, 24-kanałowy AES3, 24-kanałowy USB2
• Procesor DSP: 24 kanały jednocześnie, do 192 kHz / 24 bit
• Korekcja EQ: 12 pasm / kanał, filtry 64-bitowe stałoprzecinkowe, 288 pasm łącznie
• Taktowanie: 4. generacja s-Lock PLL, word clock BNC In/Thru-Out
• Sterowanie: interfejs webowy, pilot RCU, GPIO
• Talkback: wbudowany mikrofon w RCU, wejście zewnętrzne 1/4" TRS
• Zasilacz: podwójnie redundantny, 100-240 V AC
