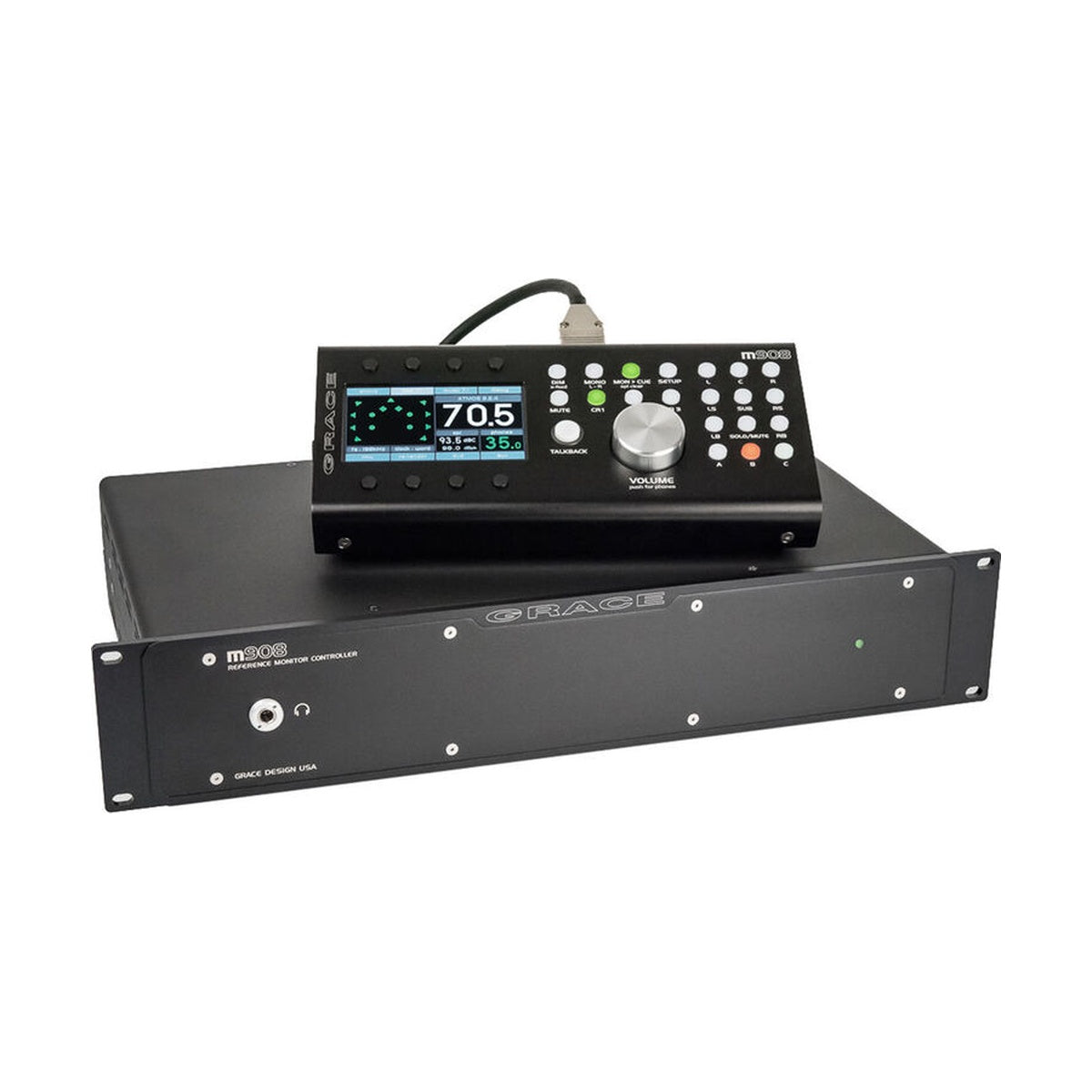

Grace Design m908 AD8 Dante

Grace Design m908 AD8 Dante to wielokanałowy kontroler odsłuchu z 8-kanałową konwersją A/D i modułem sieciowym Dante, obsługujący formaty od stereo do Dolby Atmos i Sony 360RA, do 22.2. Konfiguracja z kartą Dante integruje system z nowoczesną infrastrukturą audio-over-IP, dając realizatorowi referencyjny odsłuch wielokanałowy z 32 kanałami sieciowymi i pełnym zapleczem DSP do korekcji pomieszczenia, przy możliwości rozbudowy wejść analogowych do 16 kanałów.

Referencyjny odsłuch immersive w sieci Dante

Realizator pracujący w systemie audio-over-IP potrzebuje wielokanałowego kontrolera odsłuchu zintegrowanego z siecią bez dodatkowych konwerterów i okablowania analogowego. m908 AD8 Dante dostarcza referencyjnej konwersji A/D i D/A z czwartą generacją układu s-Lock PLL synchronizowanego z zegarem sieci Dante, 12 pasmami parametrycznej korekcji pomieszczenia na każdym z 24 kanałów (łącznie 288 pasm w filtrach 64-bitowych) i pełną obsługą Dolby Atmos oraz formatów do 22.2. Konfiguracja AD8 z jednym modułem ADC daje 8 kanałów analogowych wejść, rozbudowywalnych do 16 przez dodanie drugiego modułu.

Dante i elastyczna architektura I/O

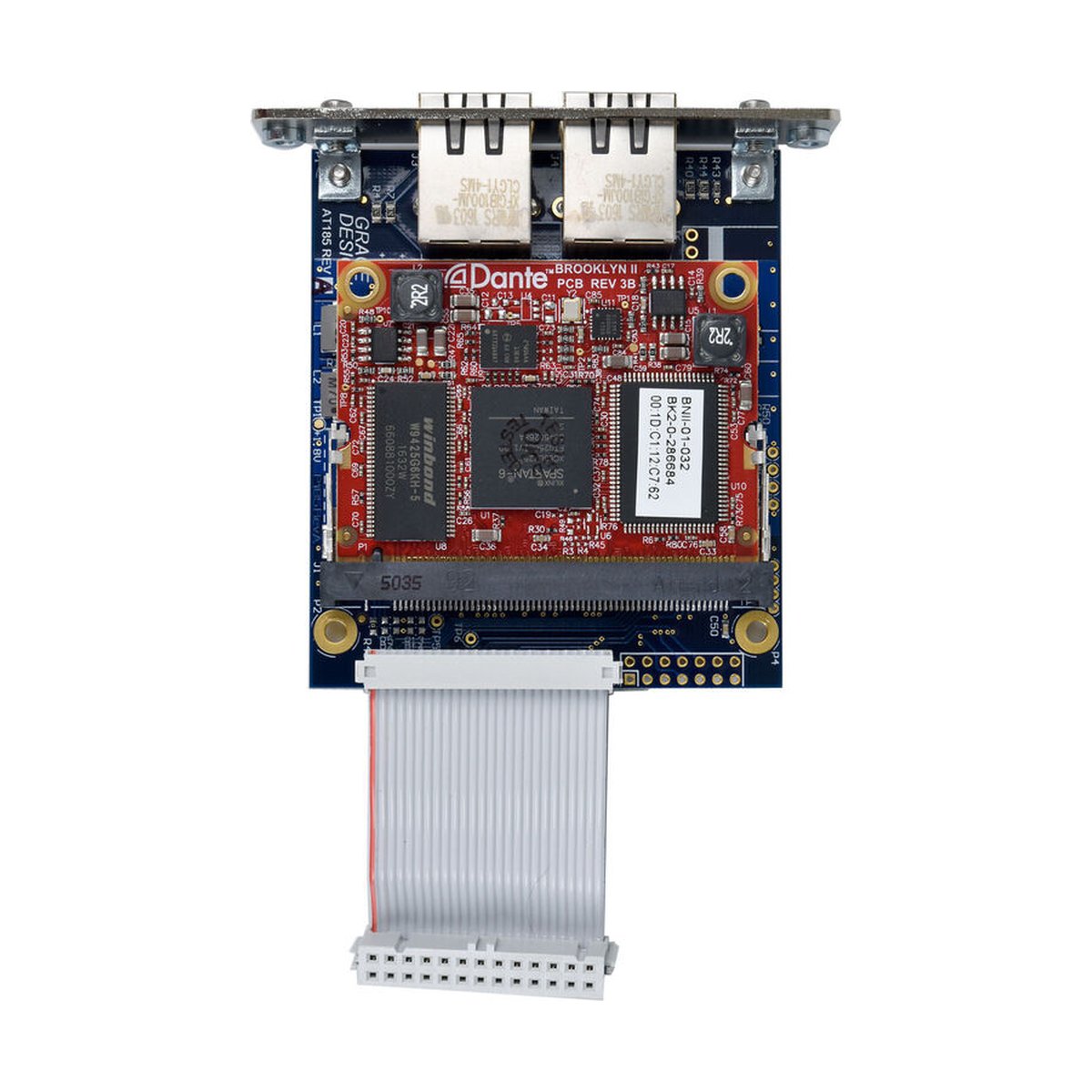

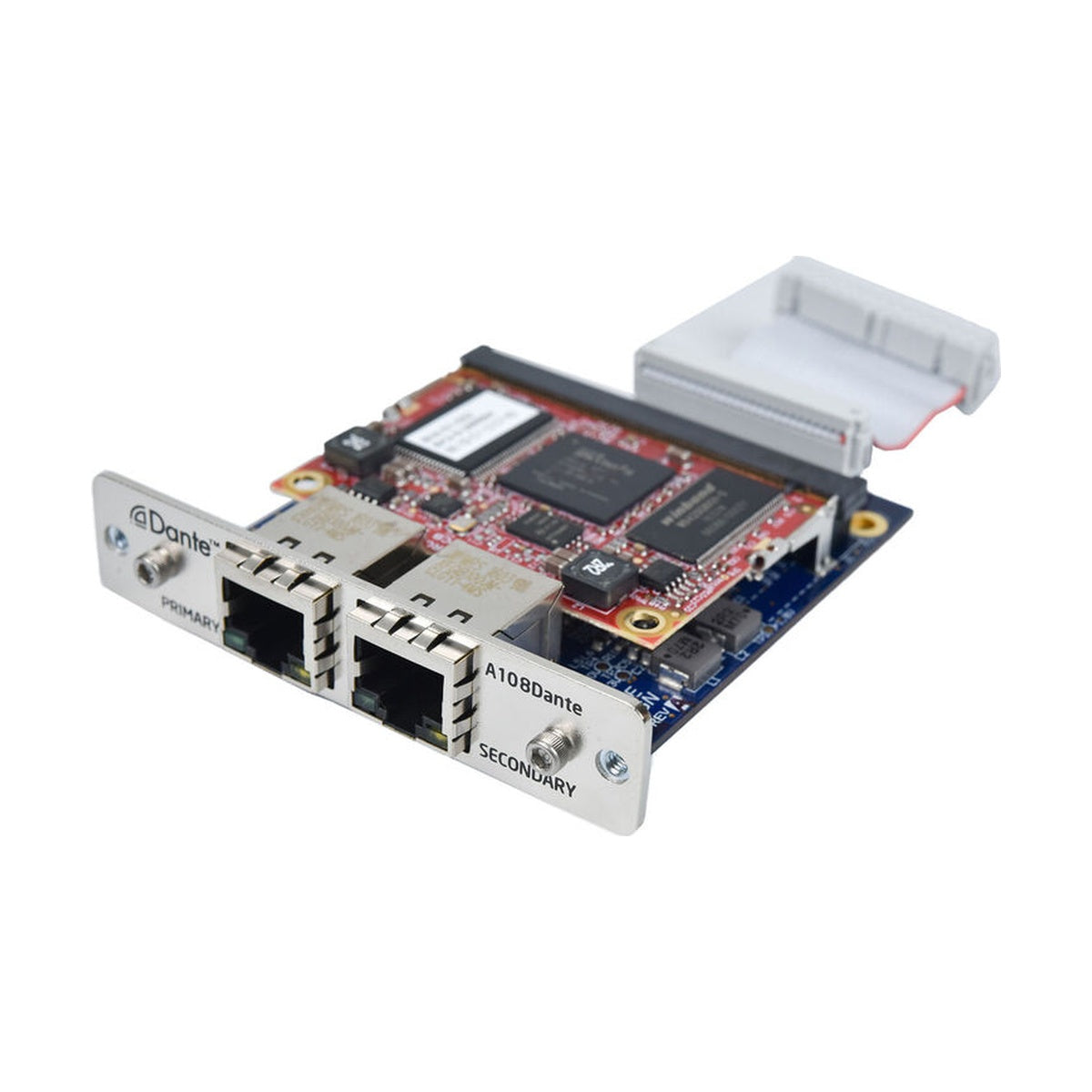

Karta Dante udostępnia 32 kanały wejść i wyjść sieciowych do 192 kHz przez dwa porty Gigabit Ethernet z obsługą trybu redundantnego, co ma bezpośrednie znaczenie w zastosowaniach broadcastowych i instalacjach, gdzie awaria pojedynczego łącza nie może przerwać sygnału. Standardowe wejścia cyfrowe obejmują 68 kanałów przez AES3, ADAT, USB, S/PDIF i TOSLINK, a 16-kanałowe wyjście analogowe symetryczne i 24-kanałowy AES3 Out zapewniają pełną integrację z istniejącą infrastrukturą studyjną. Integracja z Sonarworks SoundID Reference, interfejs webowy bez sterowników i pilot RCU z talkbackiem, miernikiem SPL i do 8 ścieżek CUE domykają kontrolę nad sesją.

KLUCZOWE CECHY

• Wielokanałowy kontroler odsłuchu od stereo do 22.2, Dolby Atmos, Sony 360RA
• 8 kanałów analogowych wejść A/D (1x moduł ADC 8-kanałowy, rozbudowywalny do 16)
• Moduł sieciowy Dante: 32 kanały I/O do 192 kHz, 2x Gigabit Ethernet
• Tryb redundantny sieci Dante
• Czwarta generacja s-Lock PLL synchronizowana z zegarem sieci Dante
• 12 pasm parametrycznej korekcji pomieszczenia na kanał, 288 pasm łącznie
• Filtry 64-bitowe stałoprzecinkowe do korekcji i zarządzania basem
• Integracja z Sonarworks SoundID Reference (firmware 2.2.2+)
• Interfejs webowy bez sterowników, pilot RCU z talkbackiem i miernikiem SPL
• Do 8 ścieżek CUE i podwójnie redundantny zasilacz

SPECYFIKACJA TECHNICZNA

• Producent: Grace Design
• Typ: wielokanałowy kontroler odsłuchu immersive / stereo do 22.2
• Konfiguracja: m908 AD8 Dante (ACU + RCU + PSU)

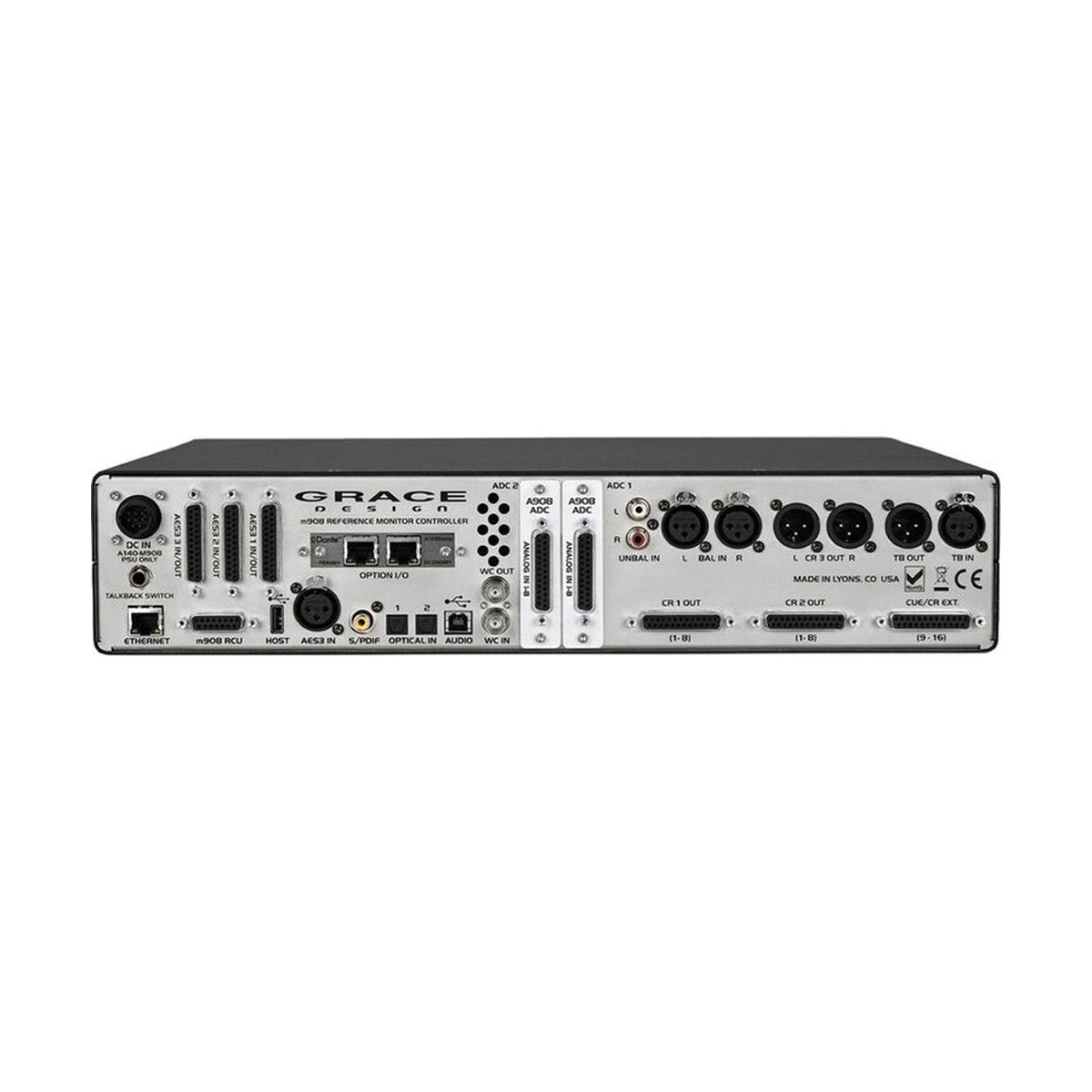

• Wejścia cyfrowe standardowe: 24-kanałowe AES3, 16-kanałowe ADAT, USB 24-kanałowy, AES3/S/PDIF/TOSLINK stereo
• Wejścia analogowe: 8 kanałów A/D (1x moduł ADC, rozbudowywalny do 16)
• Moduł Dante: 32 kanały In/Out, 44,1-192 kHz, 2x Gigabit Ethernet, tryb redundantny
• Wyjścia standardowe: 16-kanałowy analog symetryczny, 24-kanałowy AES3, 24-kanałowy USB2
• Procesor DSP: 24 kanały jednocześnie, do 192 kHz / 24 bit
• Korekcja EQ: 12 pasm / kanał, filtry 64-bitowe stałoprzecinkowe, 288 pasm łącznie
• Taktowanie: 4. generacja s-Lock PLL, synchronizacja z zegarem Dante, word clock BNC In/Thru-Out
• Sterowanie: interfejs webowy, pilot RCU, GPIO
• Talkback: wbudowany mikrofon w RCU, wejście zewnętrzne 1/4" TRS
• Zasilacz: podwójnie redundantny, 100-240 V AC
