Grace Design m908 Ravenna

Grace Design m908 Ravenna to wielokanałowy kontroler odsłuchu z modułem sieciowym Ravenna/AES67, obsługujący formaty od stereo do Dolby Atmos i Sony 360RA, do 22.2. Konfiguracja bez modułów ADC integruje system z infrastrukturą audio-over-IP przez 32 kanały sieciowe Ravenna/AES67, zachowując pełne standardowe I/O cyfrowe i analogowe oraz kompletne zaplecze DSP do korekcji pomieszczenia i zarządzania basem.

Wielokanałowy odsłuch immersive w sieci Ravenna/AES67

Realizator pracujący w środowisku Merging Ravenna lub AES67/SMPTE ST2110 potrzebuje kontrolera odsłuchu zintegrowanego z siecią bez dodatkowych konwerterów i okablowania analogowego. m908 Ravenna dostarcza referencyjnej konwersji D/A z czwartą generacją układu s-Lock PLL synchronizowanego z zegarem sieci, 12 pasmami parametrycznej korekcji pomieszczenia na każdym z 24 kanałów (łącznie 288 pasm w filtrach 64-bitowych) i pełną obsługą Dolby Atmos oraz formatów do 22.2. Dzięki zgodności z AES67/SMPTE ST2110 moduł współpracuje też z Dante w trybie AES67 i innymi sieciami audio-over-IP.

Elastyczne I/O i pełna kontrola sesji

Moduł oparty na karcie Merging ZMAN udostępnia 32 kanały wejść i wyjść sieciowych do 192 kHz przez dwa porty Gigabit Ethernet, z obsługą pełnego trybu redundantnego. Standardowe wejścia cyfrowe obejmują 68 kanałów przez AES3, ADAT, USB, S/PDIF i TOSLINK. Wyjścia 16-kanałowe analogowe symetryczne i 24-kanałowy AES3 Out obsługują aktywne monitory i zewnętrzne procesory. Wolne sloty ADC umożliwiają rozbudowę o do 16 kanałów analogowych wejść. Integracja z Sonarworks SoundID Reference, interfejs webowy bez sterowników i pilot RCU z talkbackiem, miernikiem SPL i do 8 ścieżek CUE domykają kontrolę nad sesją.

KLUCZOWE CECHY

• Wielokanałowy kontroler odsłuchu od stereo do 22.2, Dolby Atmos, Sony 360RA
• Moduł sieciowy Ravenna/AES67 (Merging ZMAN): 32 kanały I/O do 192 kHz
• Zgodność z AES67/SMPTE ST2110 i Dante w trybie AES67
• Dwa porty Gigabit Ethernet (Primary i Secondary), pełny tryb redundantny
• Czwarta generacja s-Lock PLL dla minimalnego jitteru
• 12 pasm parametrycznej korekcji pomieszczenia na kanał, 288 pasm łącznie
• Filtry 64-bitowe stałoprzecinkowe do korekcji i zarządzania basem
• Wolne sloty ADC pod rozbudowę do 16 kanałów analogowych wejść
• Integracja z Sonarworks SoundID Reference (firmware 2.2.2+)

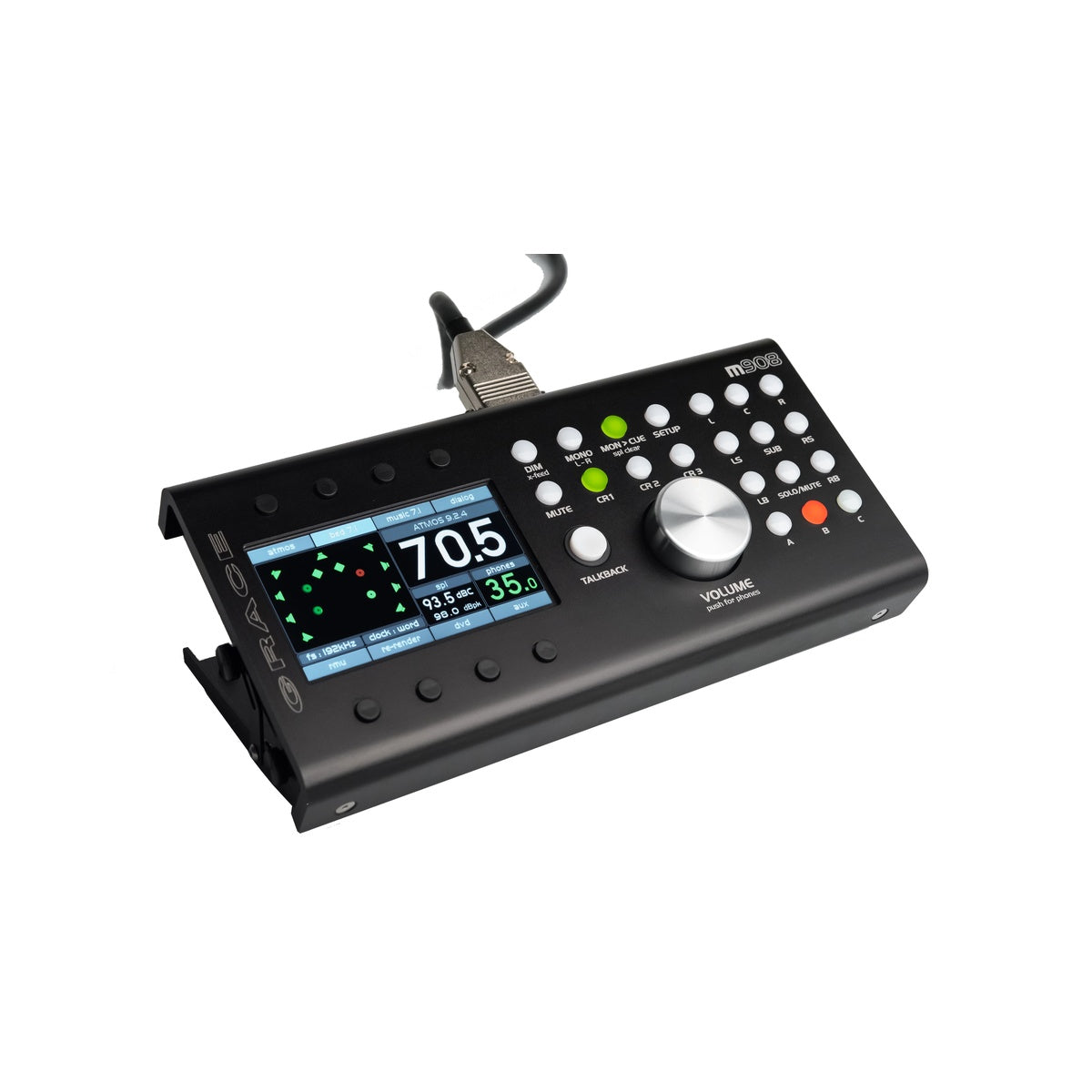

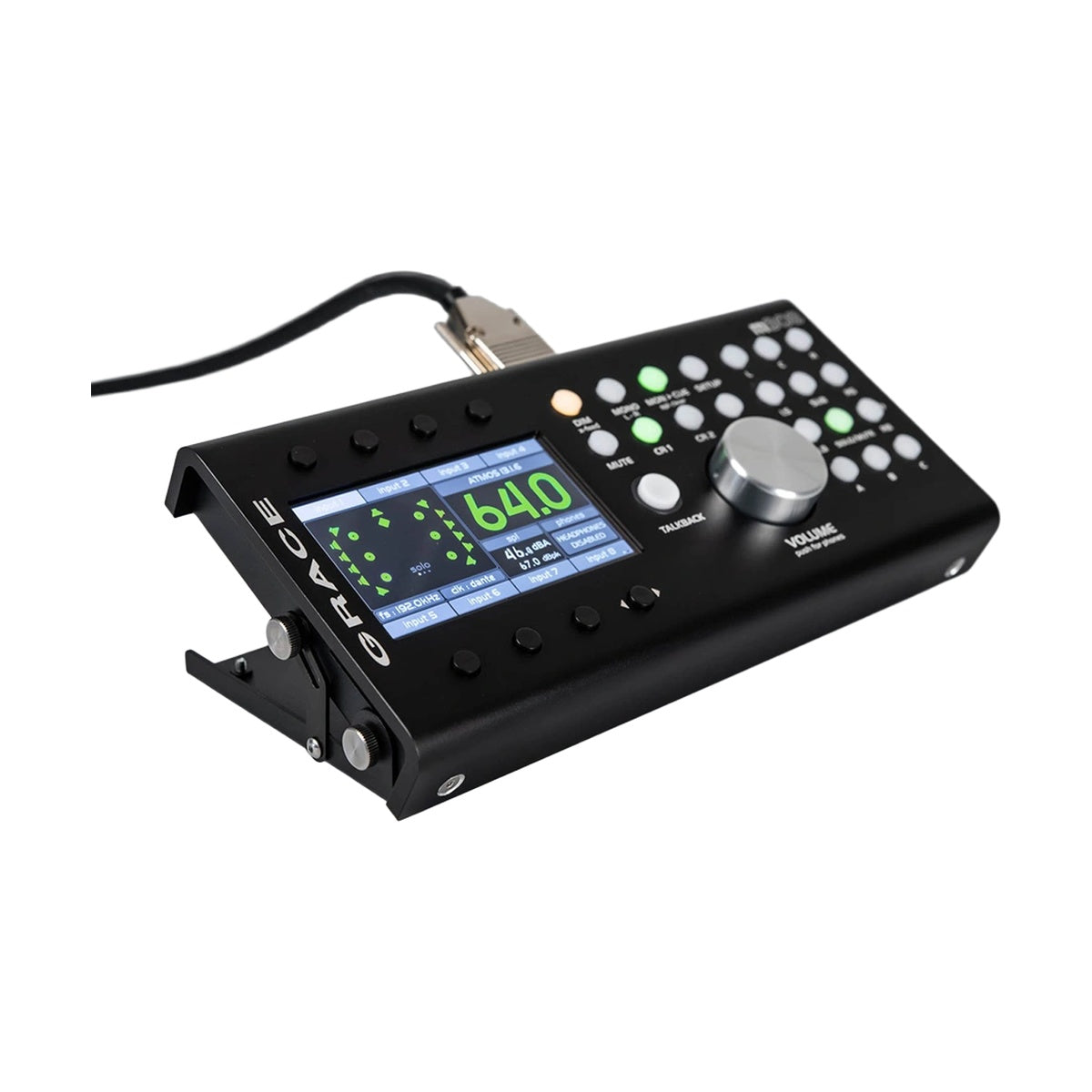

• Interfejs webowy bez sterowników, pilot RCU z talkbackiem i miernikiem SPL

SPECYFIKACJA TECHNICZNA

• Producent: Grace Design
• Typ: wielokanałowy kontroler odsłuchu immersive / stereo do 22.2

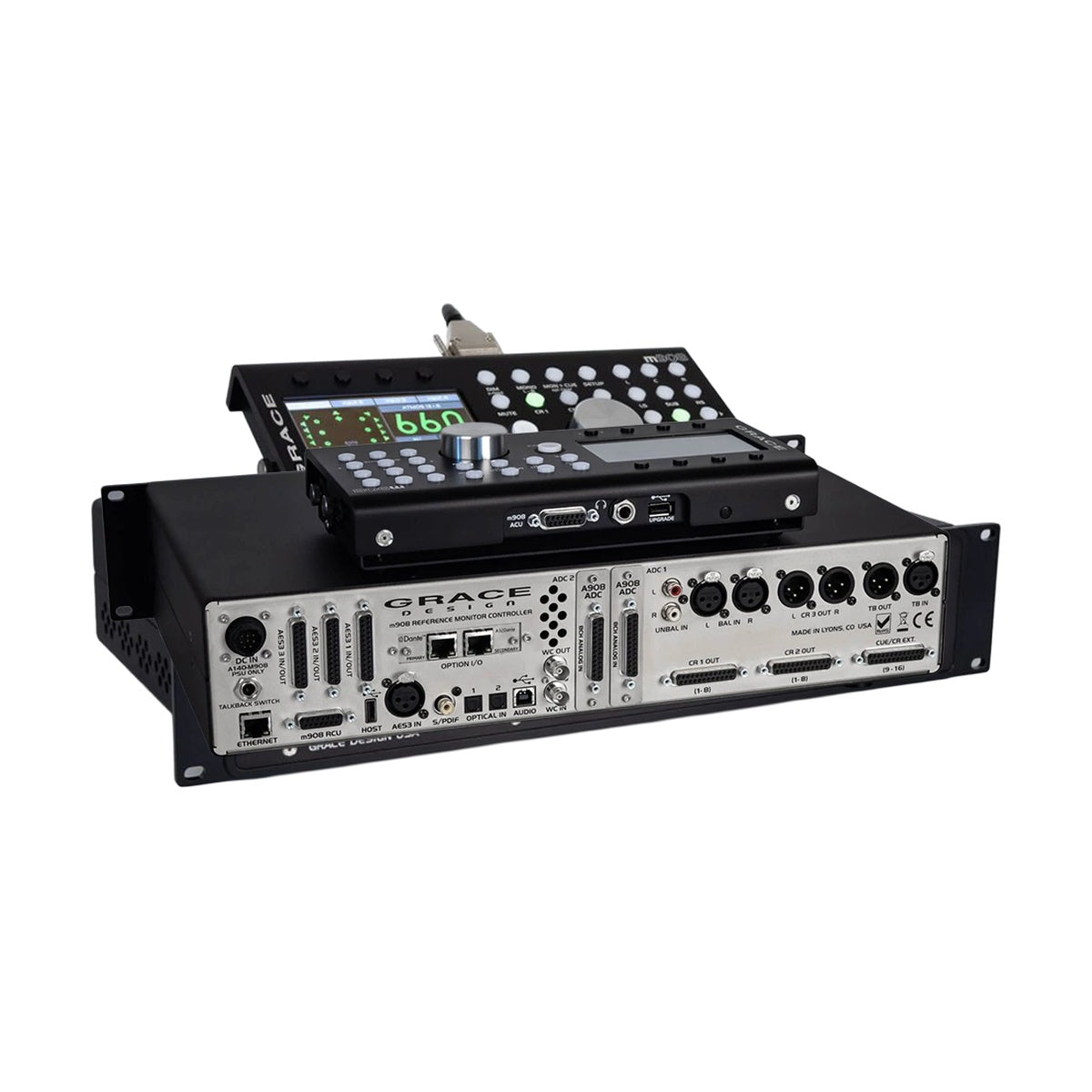

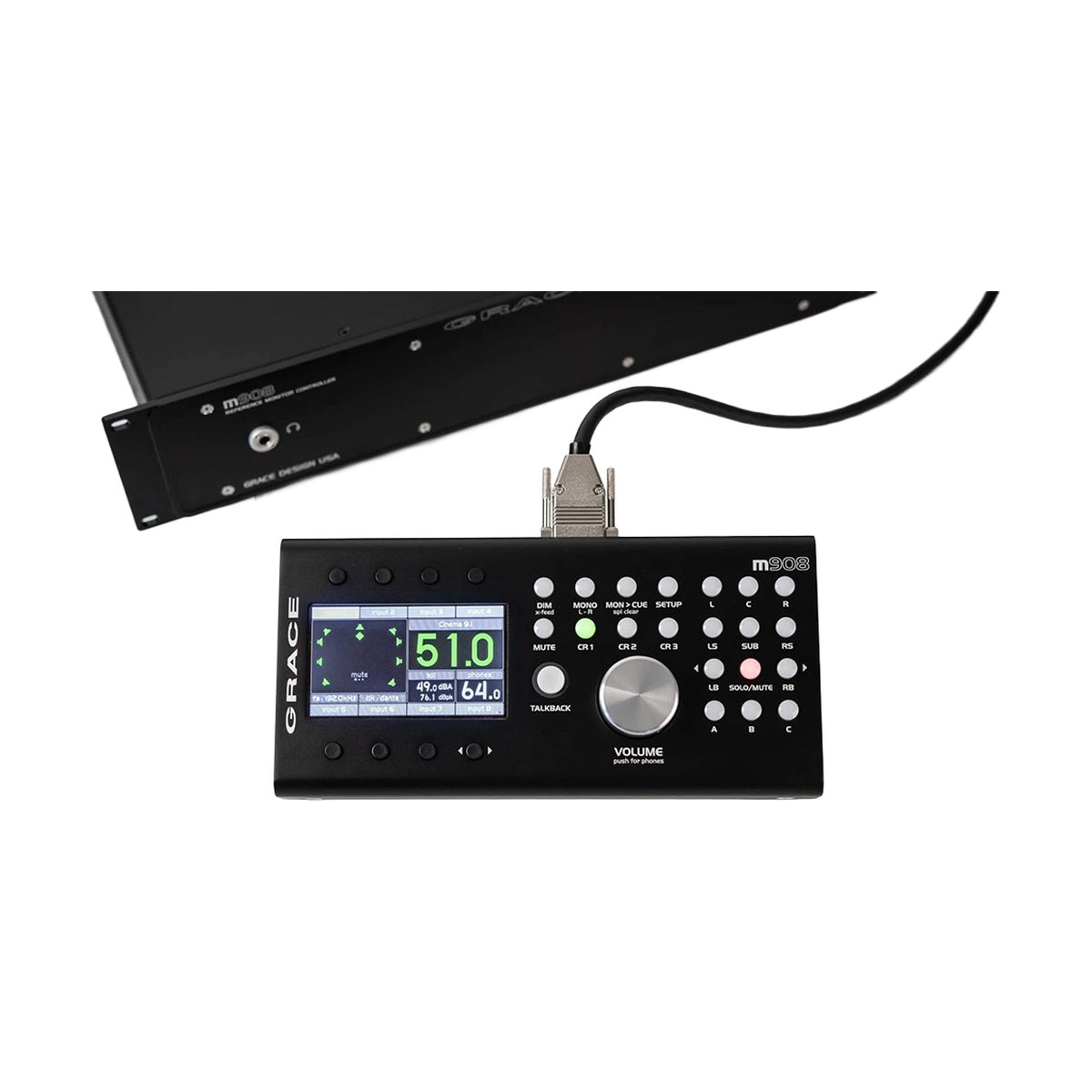

• Konfiguracja: m908 Ravenna (ACU + RCU + PSU), bez modułów ADC
• Wejścia cyfrowe standardowe: 24-kanałowe AES3, 16-kanałowe ADAT, USB 24-kanałowy, AES3/S/PDIF/TOSLINK stereo
• Wejścia analogowe: brak w tej konfiguracji (sloty wolne, rozbudowywalne do 16 kanałów)
• Moduł Ravenna: 32 kanały In/Out, 44,1-192 kHz, Merging ZMAN, 2x Gigabit Ethernet
• Tryb redundantny: pełny, na osobnym porcie
• Wyjścia standardowe: 16-kanałowy analog symetryczny, 24-kanałowy AES3, 24-kanałowy USB2
• Procesor DSP: 24 kanały jednocześnie, do 192 kHz / 24 bit
• Korekcja EQ: 12 pasm / kanał, filtry 64-bitowe stałoprzecinkowe, 288 pasm łącznie
• Taktowanie: 4. generacja s-Lock PLL, word clock BNC In/Thru-Out
• Sterowanie: interfejs webowy, pilot RCU, GPIO

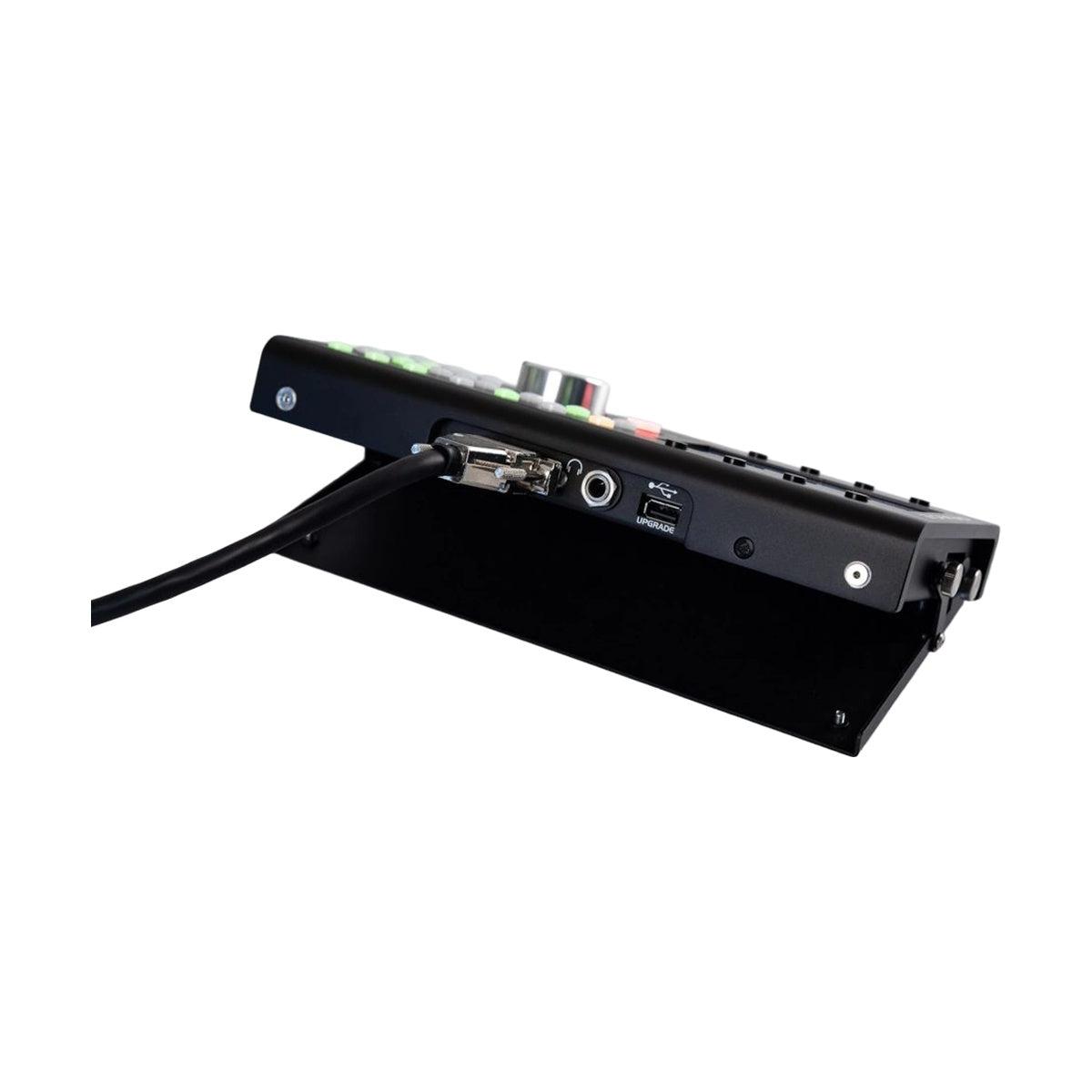

• Talkback: wbudowany mikrofon w RCU, wejście zewnętrzne 1/4" TRS
• Zasilacz: podwójnie redundantny, 100-240 V AC
