HLabs Audio CS169

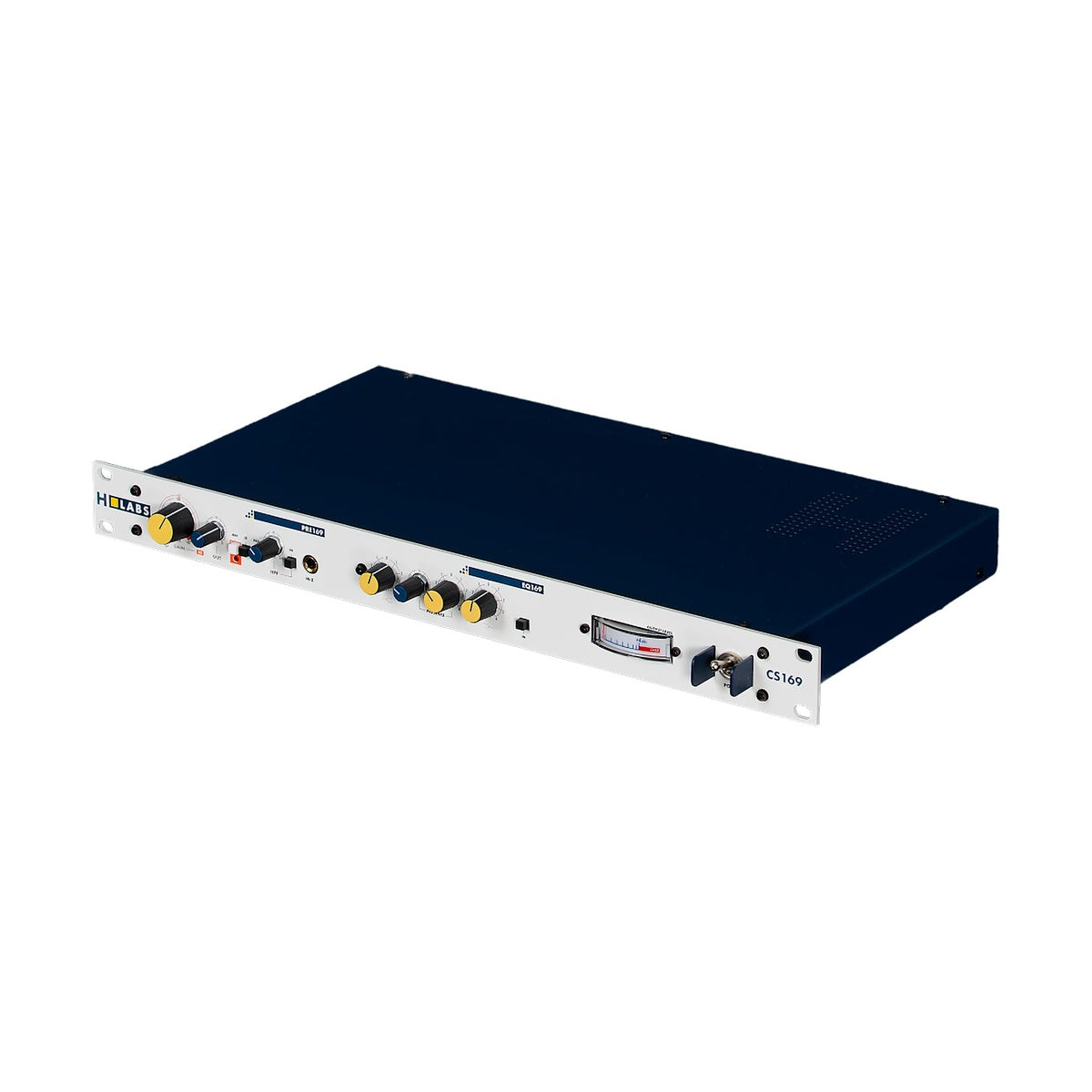

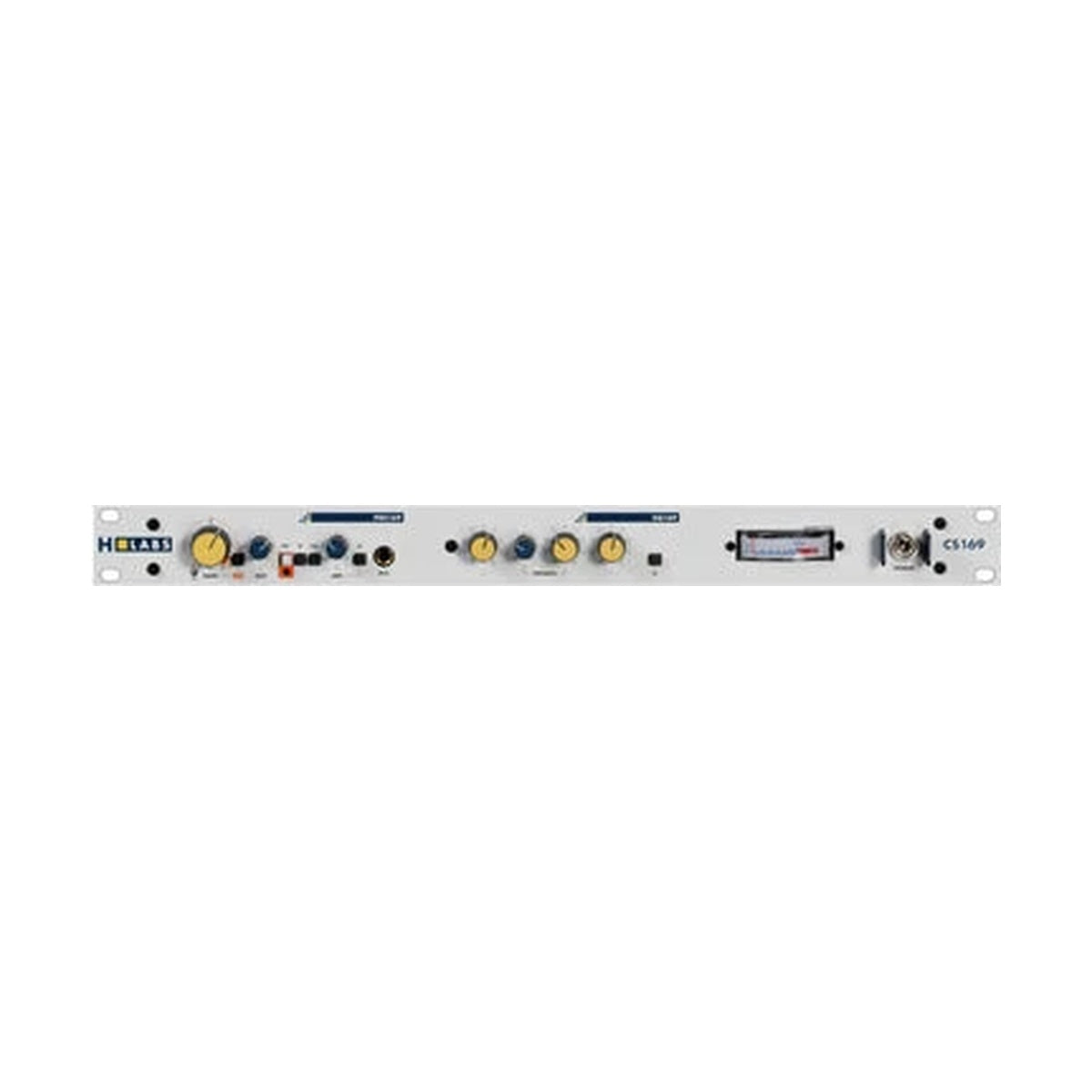

HLabs Audio CS169 to kanał wejściowy w obudowie 1U, łączący układ przedwzmacniacza PRE169 i korektora EQ169 — obie sekcje wzorowane na konsolecie Studer 169. Sekcje mają niezależne wejścia i wyjścia, więc mogą pracować osobno lub w szeregu.

67 dB wzmocnienia dla mikrofonów wstęgowych

Pasywna wstęga oddaje sygnał o poziomie kilkanaście decybeli niższym niż typowy pojemnościowy i przy większości preampów kończy się to wykręceniem gain do maksimum razem z całym szumem toru. CS169 daje ponad 67 dB wzmocnienia przy szumie wejściowym EIN -125 dBu, więc wstęga na kolumnie gitarowej albo na sekcji dętej dojeżdża do poziomu roboczego bez podnoszenia tła. Transformator wejściowy Neutrik NTM-4 i wyjściowy Carnhill VT24499 odpowiadają za charakter, który przy wykręconym wejściu i przymkniętym wyjściu przechodzi w wyraźne nasycenie.

Filtr i korekcja wchodzą przed konwerterem, nie po nim

Dyskretny filtr górnoprzepustowy 12 dB/oktawę przestrajany od 20 do 315 Hz pozwala odciąć dudnienie pomieszczenia i efekt zbliżeniowy zanim sygnał trafi do przetwornika, czyli zanim ten dół zje zapas dynamiki. Sekcja korekcji dokłada półki ±15 dB przy 20 Hz i 20 kHz oraz płynnie przestrajaną „Presence" od 150 do 7000 Hz — brzmienie ustawia się przy nagrywaniu, a nie odtwarza wtyczkami w miksie.

KLUCZOWE CECHY

• Przedwzmacniacz PRE169 i korektor EQ169 w jednej obudowie 1U

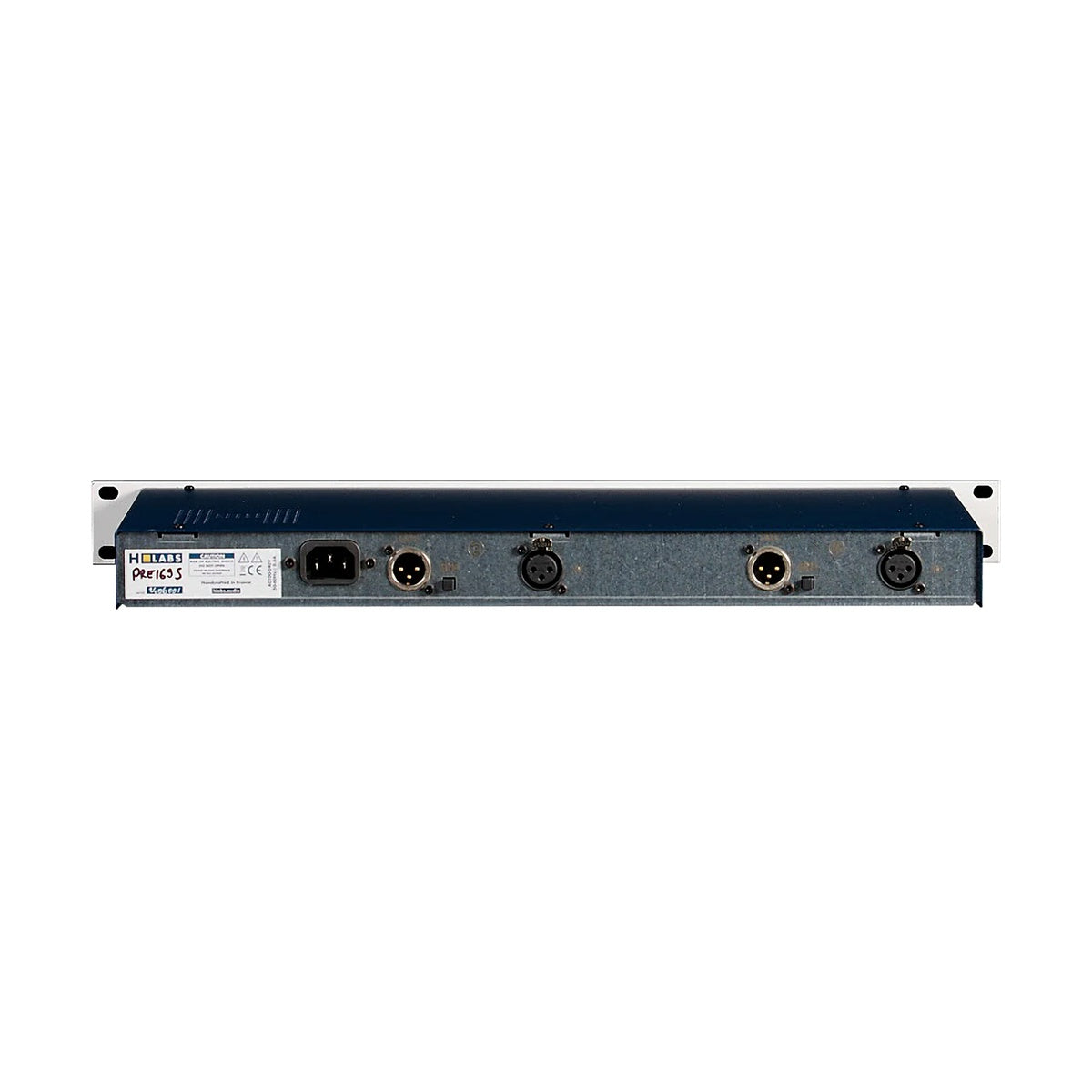

• Niezależne wejścia i wyjścia obu sekcji — dowolne routowanie
• Wzmocnienie do 67 dB, EIN -125 dBu przy maksymalnym gainie
• Transformator wejściowy Neutrik NTM-4, wyjściowy Carnhill VT24499
• Dyskretny filtr górnoprzepustowy 12 dB/okt., 20–315 Hz
• Wejście DI na panelu przednim
• Zasilanie fantomowe +48 V, przełącznik polaryzacji, tłumik -33 dB
• Korekcja: półki ±15 dB oraz filtr „Presence" 150–7000 Hz
• Bypass na przekaźniku
• W zestawie krótki kabel XLR do pracy jako channel strip

SPECYFIKACJA TECHNICZNA

• Maksymalne wzmocnienie: 67 dB, tłumik -33 dB, regulacja wyjścia 0 do -30 dB
• EIN: -125 dBu przy maksymalnym wzmocnieniu (wejście mikrofonowe)
• Impedancja wejścia mikrofonowego: 1,2 kΩ; wejścia DI: powyżej 1,0 MΩ
• Impedancja wyjściowa: poniżej 20 Ω, symetryzacja transformatorowa
• Pasmo sekcji przedwzmacniacza (1 kΩ): ±1 dB od 6,2 Hz do 25 kHz
• Korekcja: półka górna ±15 dB @ 20 kHz, „Presence" ±11 dB 150–7000 Hz (Q ≈ 1,0), półka dolna ±15 dB @ 20 Hz
• Sekcja EQ: wejście i wyjście beztransformatorowe, impedancja wejścia 48 kΩ, wyjścia 50 Ω
• Pasmo sekcji EQ (1 kΩ): ±0,5 dB od 5,4 Hz do 25 kHz, S/N powyżej 105 dB (0,2% THD)
• Maksymalny poziom wejścia i wyjścia sekcji EQ: +22 dBu
• Zasilanie: 100–240 V, 50–60 Hz
• Wymiary: 483 × 260 × 44 mm (1U), masa 3,9 kg
