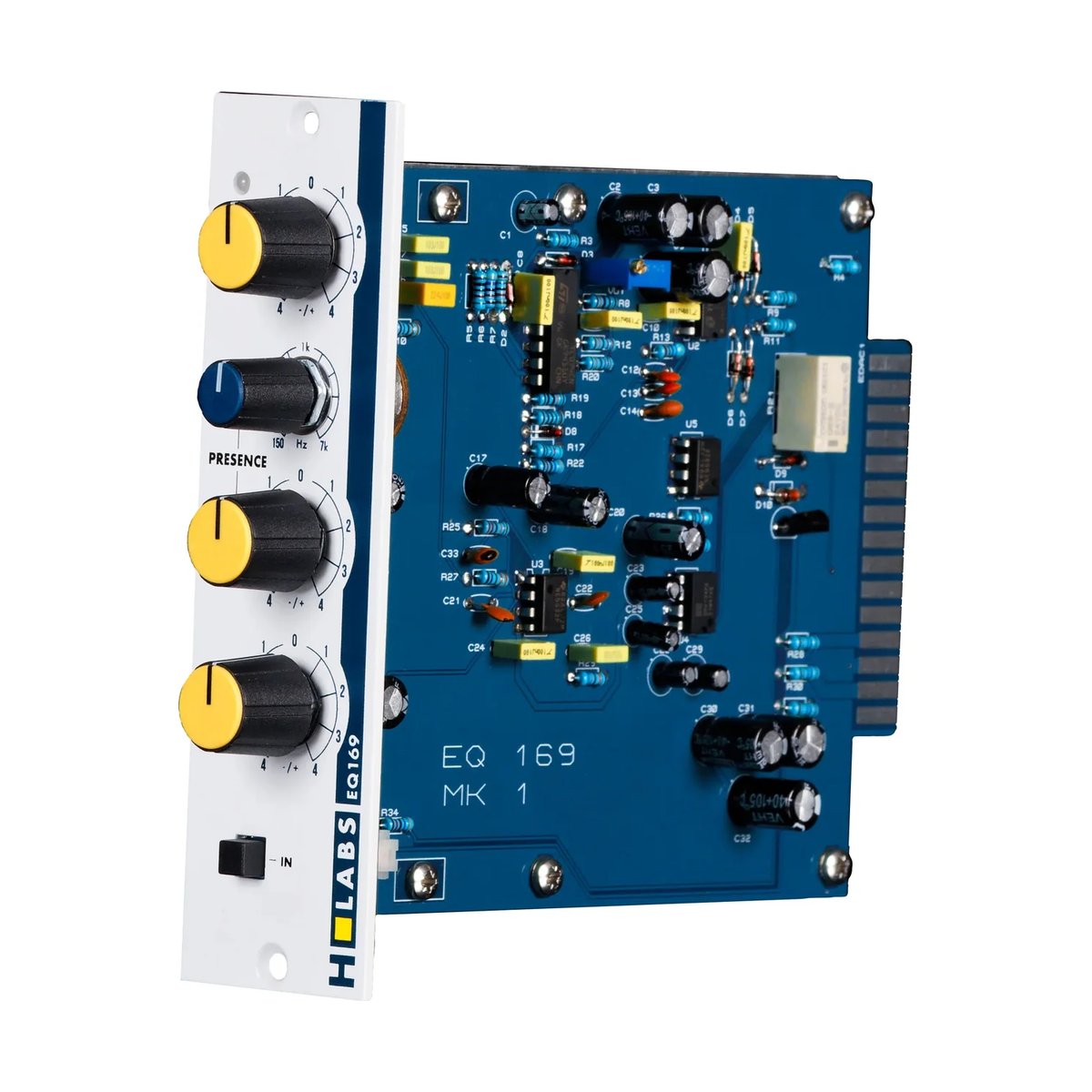

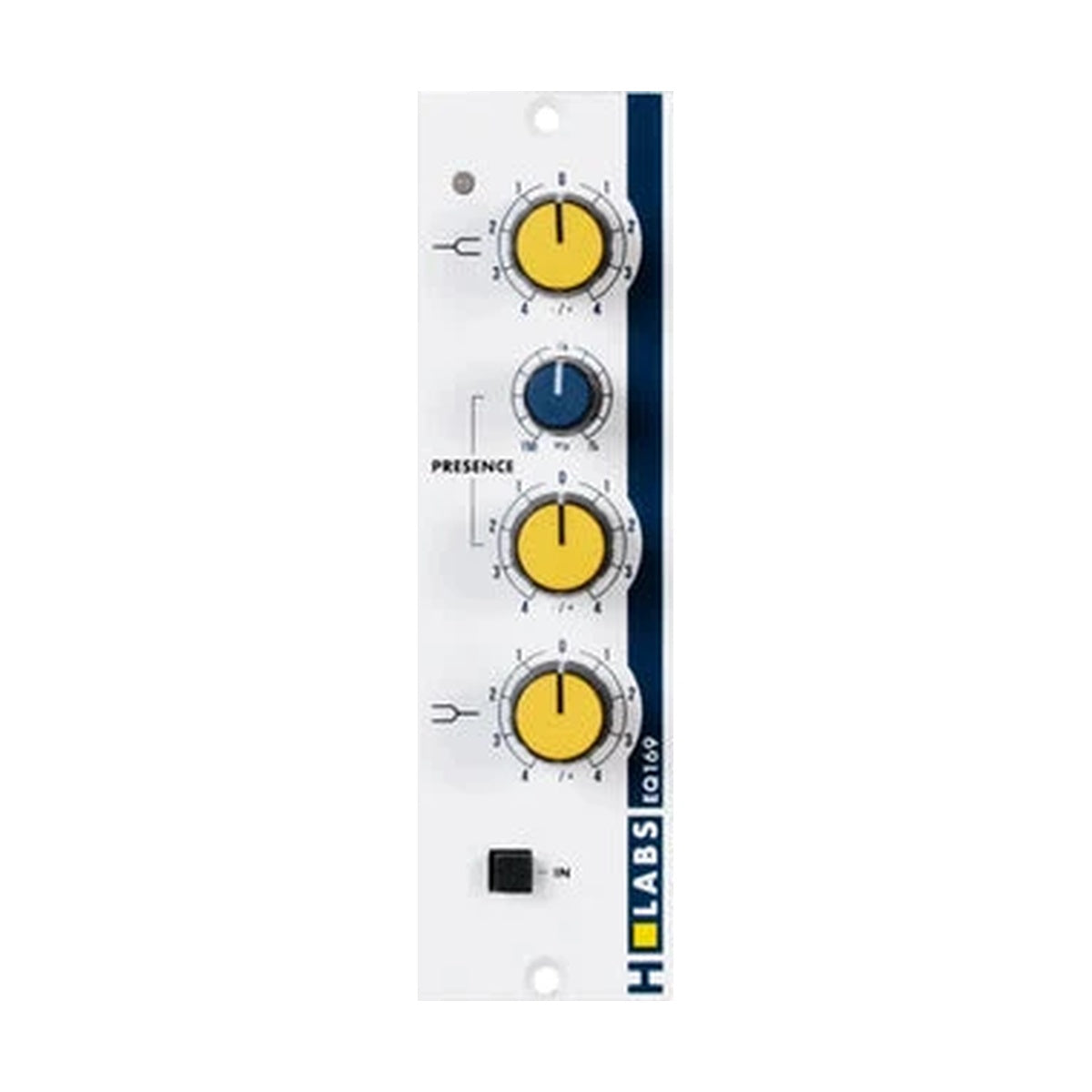

HLabs Audio EQ169

HLabs Audio EQ169 to trzypasmowy korektor w formacie 500 zgodnym ze standardem API, odwzorowujący sekcję korekcji konsolety Studer 169. Zajmuje jeden slot i jest przewidziany jako para dla przedwzmacniacza PRE169 przy nagrywaniu.

Barwa ustawiona przy nagraniu, nie odtwarzana w miksie

Korekcja przed konwerterem oznacza, że decyzja zapada raz i zostaje w pliku — mniej wtyczek na torze, mniej opóźnienia i sygnał, który już na etapie zgrania siedzi tam, gdzie ma siedzieć. Półki ±15 dB przy 20 Hz i 20 kHz oraz płynnie przestrajany filtr „Presence" od 150 do 7000 Hz wystarczają do tego zadania bez sięgania po korektor chirurgiczny. Wielokolorowy wskaźnik poziomu na panelu pokazuje nasycenie za sekcją korekcji, więc widać, kiedy podbicie dołu zaczyna zjadać zapas.

Bypass, który działa też przy zaniku zasilania

Obejście sekcji korekcji jest realizowane na przekaźniku, a nie na przełączniku w torze sygnału — brzmienie przy wyłączonej korekcji jest przezroczyste, a w razie zaniku zasilania w lunchboxie moduł przechodzi w bypass zamiast urwać sygnał. Przy nagraniu na żywo, gdzie nie ma drugiego podejścia, to zabezpieczenie ma konkretną wartość.

KLUCZOWE CECHY

• Trzypasmowy korektor w formacie 500 (standard API), jeden slot
• Odwzorowanie sekcji korekcji konsolety Studer 169
• Półki górna i dolna o zakresie ±15 dB
• Płynnie przestrajany filtr „Presence" 150–7000 Hz
• Wielokolorowy wskaźnik poziomu wyjściowego
• Wejście i wyjście beztransformatorowe, układy operacyjne wysokiej klasy
• Bypass na przekaźniku, odporny na zanik zasilania
• Przewidziany do pracy w parze z przedwzmacniaczem PRE169
• Projekt i montaż w Saint-Vérand we Francji

SPECYFIKACJA TECHNICZNA

• Format: moduł 500 w standardzie API
• Półka górna: ±15 dB @ 20 kHz
• Filtr „Presence": ±11 dB, 150–7000 Hz (płynna regulacja), Q ≈ 1,0
• Półka dolna: ±15 dB @ 20 Hz
• Maksymalny poziom wejścia i wyjścia: +22 dBu
• Impedancja wejściowa: 48 kΩ; wyjściowa: 50 Ω
• Pasmo przenoszenia (obciążenie 1 kΩ): ±0,5 dB od 5,4 Hz do 25 kHz
• Stosunek sygnał/szum: powyżej 105 dB (0,2% THD)
• Pobór prądu: 120 mA
