Double Triode Limiter (DTL) to dwukanałowy (stereo) lampowy przedwzmacniacz mikrofonowy z wbudowanym limiterem opto na każdym kanale, produkowany przez IGS Audio. Tor sygnałowy jest w pełni lampowy: dwustopniowy wzmacniacz triodowy z indywidualną regulacją nasycenia obu stopni, transformator wejściowy Carnhill (300 Ω) i wyjściowy Edcor (600 Ω). Napięcie anodowe ustawione na około 300 V DC. Limiter oparty jest na topologii opto z fotoogniwa własnej konstrukcji IGS Audio: elektroluminescencyjna subkomponent oświetla fotorezystor, który bezpośrednio redukuje wzmocnienie toru sygnałowego – im więcej światła, tym mniejsze wzmocnienie. Maksymalne wzmocnienie: 60 dB. Maksymalna redukcja wzmocnienia przez limiter: 18 dB. Wyjście: +22 dBu. Wejścia Hi-Z: 1 MΩ, na panelu czołowym.
Dwa stopnie saturacji – jak DTL kształtuje brzmienie
Architektura dwustopniowego wzmacniacza triodowego pozwala na celowe kształtowanie saturacji lampowej na każdym z poziomów toru niezależnie. Saturacja pierwszego stopnia zależy od poziomu sygnału wejściowego i ustawienia Gain – wyższe wzmocnienie wejściowe oznacza głębszą saturację harmoniczną na pierwszej triodzie, zanim sygnał dotrze do drugiego stopnia. Pad –20 dB na wejściu pozwala na pracę ze źródłami liniowymi (syntezatory, bębny elektroniczne, reasampowanie z DAW) bez przekroczenia punktu pracy pierwszego stopnia. Saturacja drugiego stopnia sterowana jest regulator Output – niezależna regulacja poziomu wyjściowego po pierwszym stopniu zmienia punkt pracy drugiej triody bez wpływu na nasycenie pierwszego. Wejście Hi-Z (1 MΩ, TS jack na panelu czołowym) kieruje sygnał gitary lub basu prosto do siatki pierwszej triody, co daje bezpośredni elektryczny kontakt z lampą i charakterystyczny koloryt bez aktywnego bufora.
Limiter opto i zastosowania studyjne

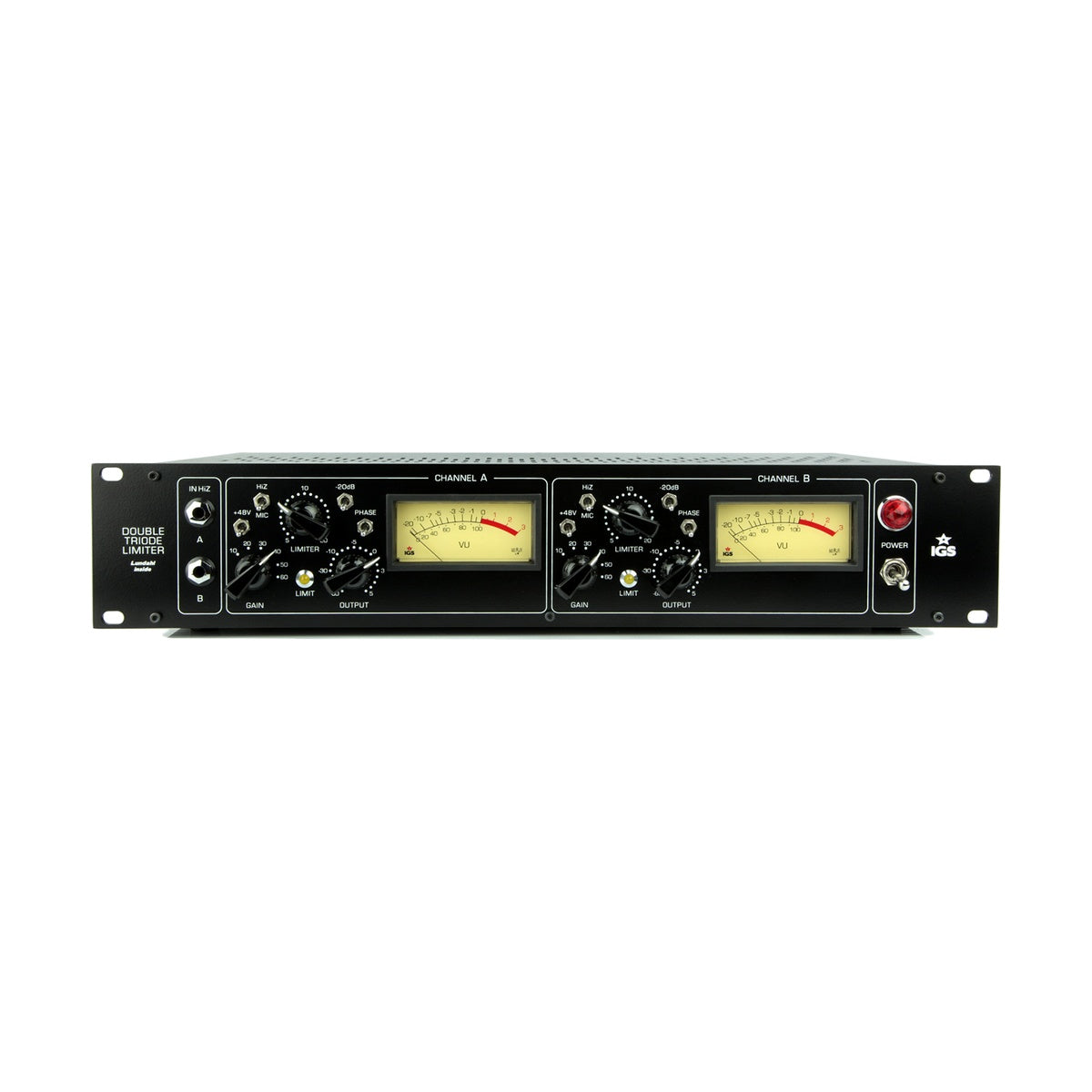

Fotoogniwo IGS Audio własnej konstrukcji pracuje na zasadzie analogicznej do LA-2A: natężenie światła elektroluminescencji proporcjonalne do poziomu sygnału steruje fotorezystorem w torze, który ogranicza wzmocnienie. Czas ataku i powrotu są naturalne – opto nie pozwala na precyzyjne ustawienie czasów, lecz reaguje muzycznie i bez szorstkości charakterystycznej dla VCA lub FET. Zakres regulacji threshold pozwala na pracę od lekkiego sklejenia dynamiki do twardej limitacji szczytów. Limiter aktywny sygnalizowany jest diodą LED "Limit" na panelu czołowym. Phantom power +48V, przełącznik fazy i przełącznik Mic/Hi-Z uzupełniają panel. Wskaźniki VU pokazują poziom wyjściowy. Urządzenie stereofoniczne z dwoma kanałami XLR wejście (tył) i dwoma Hi-Z jack (przód).
KLUCZOWE CECHY
- Dwukanałowy (stereo) lampowy przedwzmacniacz Mic/Hi-Z z limiterem opto na każdym kanale
- Dwustopniowy tor lampowy z indywidualną regulacją nasycenia obu stopni
- Limiter opto na fotoogniwie własnej konstrukcji IGS Audio
- Transformator wejściowy: Carnhill (300 Ω, balansowany)
- Transformator wyjściowy: Edcor (600 Ω, balansowany)
- Napięcie anodowe: ok. 300 V DC
- Wejścia Hi-Z: 1 MΩ, TS jack na panelu czołowym
- Maks. wzmocnienie: 60 dB
- Maks. redukcja wzmocnienia (limiter): 18 dB
- Pad –20 dB, phantom power +48V, przełącznik fazy
- Wskaźniki VU (wyjście) + LED "Limit"
SPECYFIKACJA TECHNICZNA
- Typ: dwukanałowy lampowy przedwzmacniacz mikrofonowy z limiterem opto
- Tor sygnałowy: w pełni lampowy, dwustopniowy wzmacniacz triodowy
- Limiter: opto (fotoogniwo IGS Custom)
- Transformator wejściowy: Carnhill (300 Ω)
- Transformator wyjściowy: Edcor (600 Ω)
- Napięcie anodowe: ok. 300 V DC
- Impedancja wejściowa (Mic/Line): 300 Ω (Carnhill)
- Impedancja wejściowa (Hi-Z): 1 MΩ
- Impedancja wyjściowa: 600 Ω (Edcor)
- Maks. wzmocnienie: 60 dB
- Maks. redukcja wzmocnienia: 18 dB
- Poziom roboczy: +4 dBu
- Maks. poziom wyjściowy: +22 dBu
- Pad: –20 dB
- Phantom: +48V

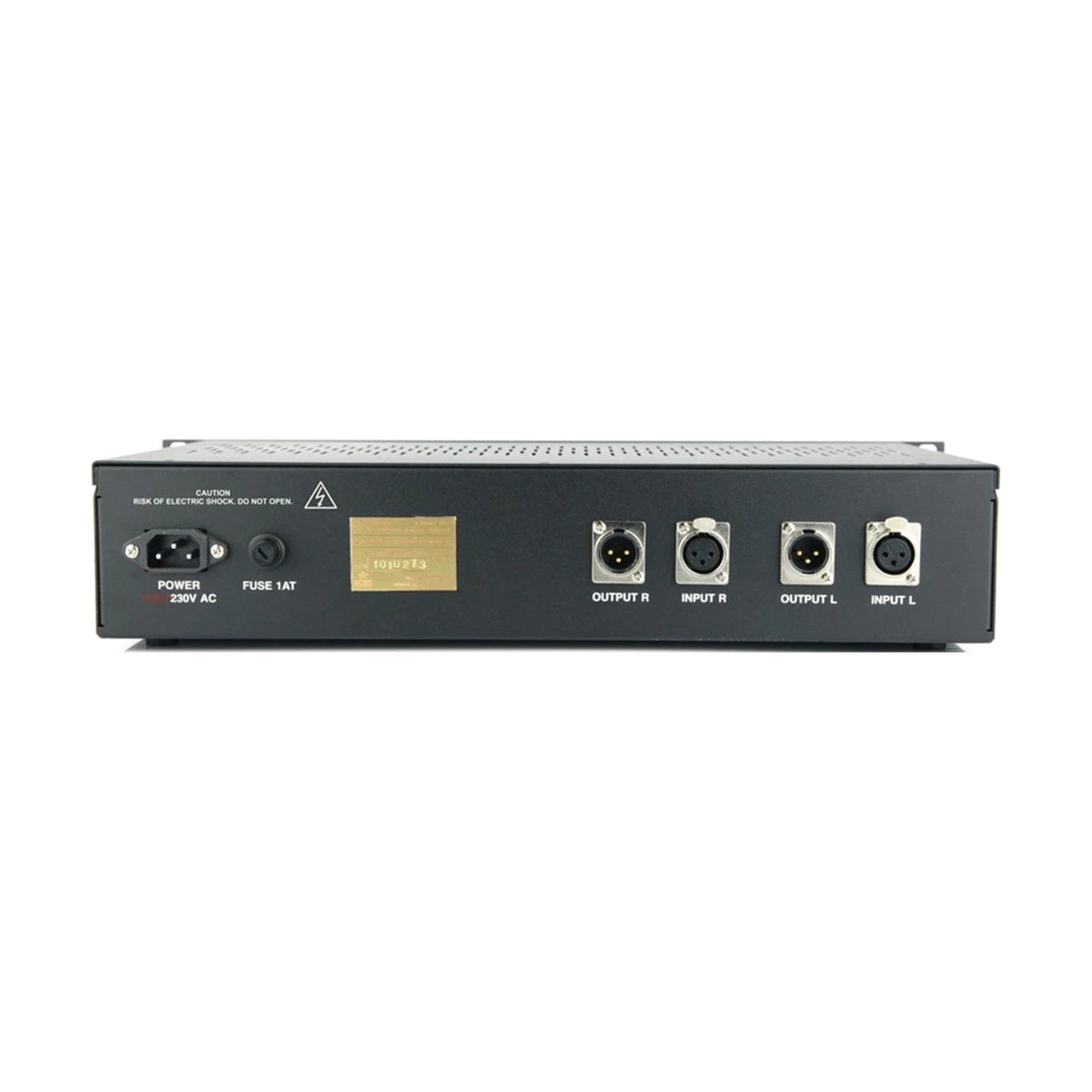

- Wejścia: 2× XLR (Mic/Line, tył) + 2× TS jack Hi-Z (przód)
- Wyjścia: 2× XLR (balansowane)
- Wskaźniki: VU (wyjście) + LED Limit
