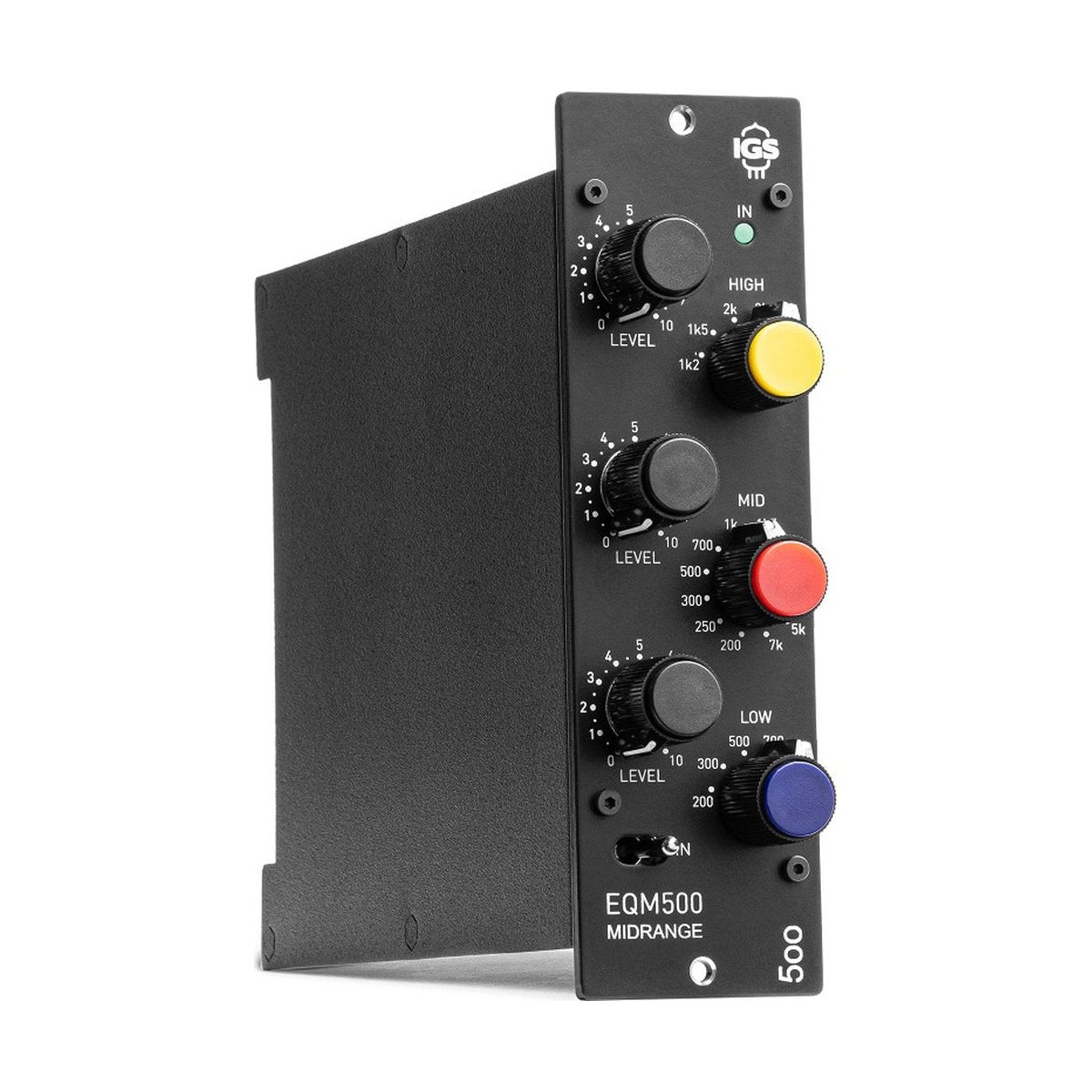

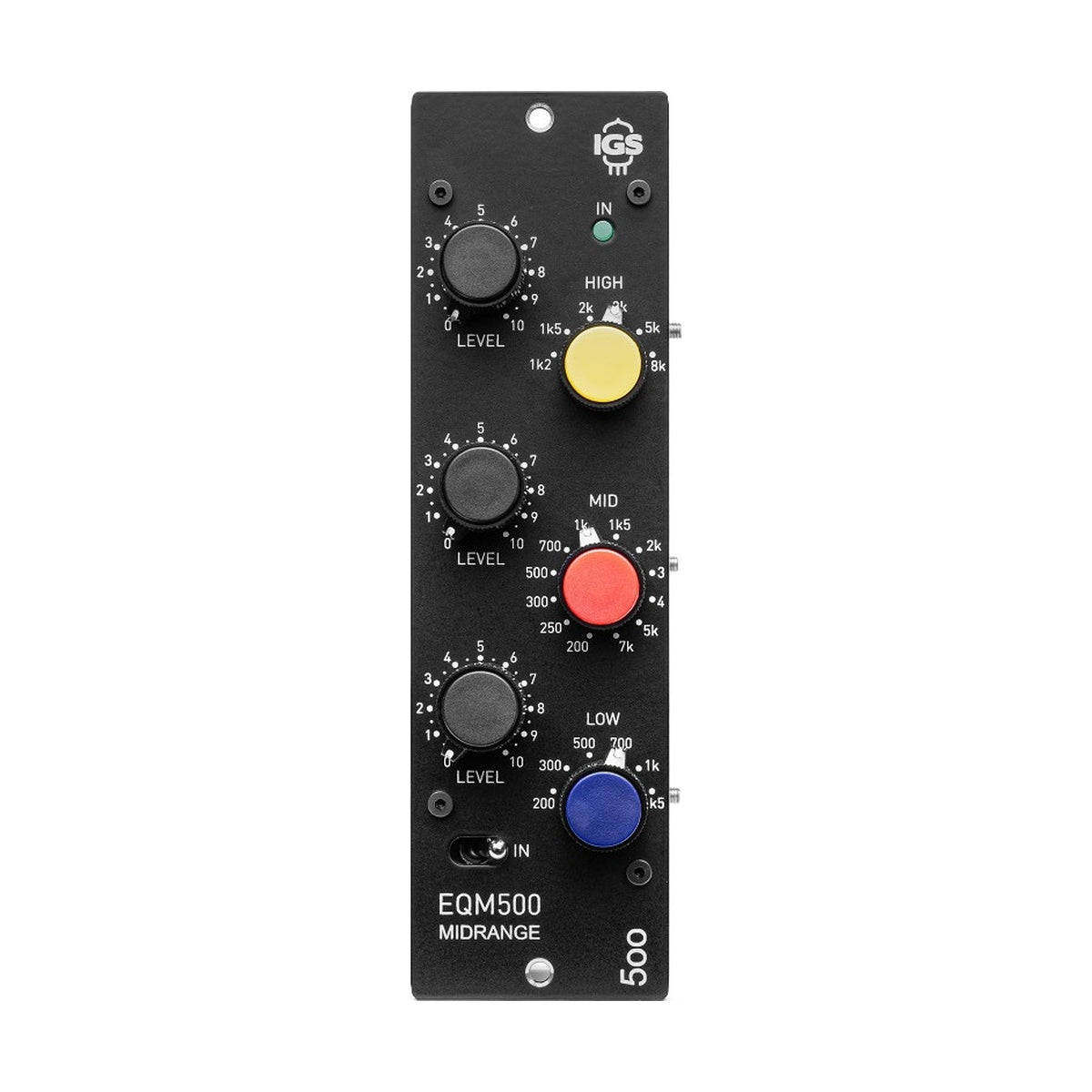

IGS Audio EQM500

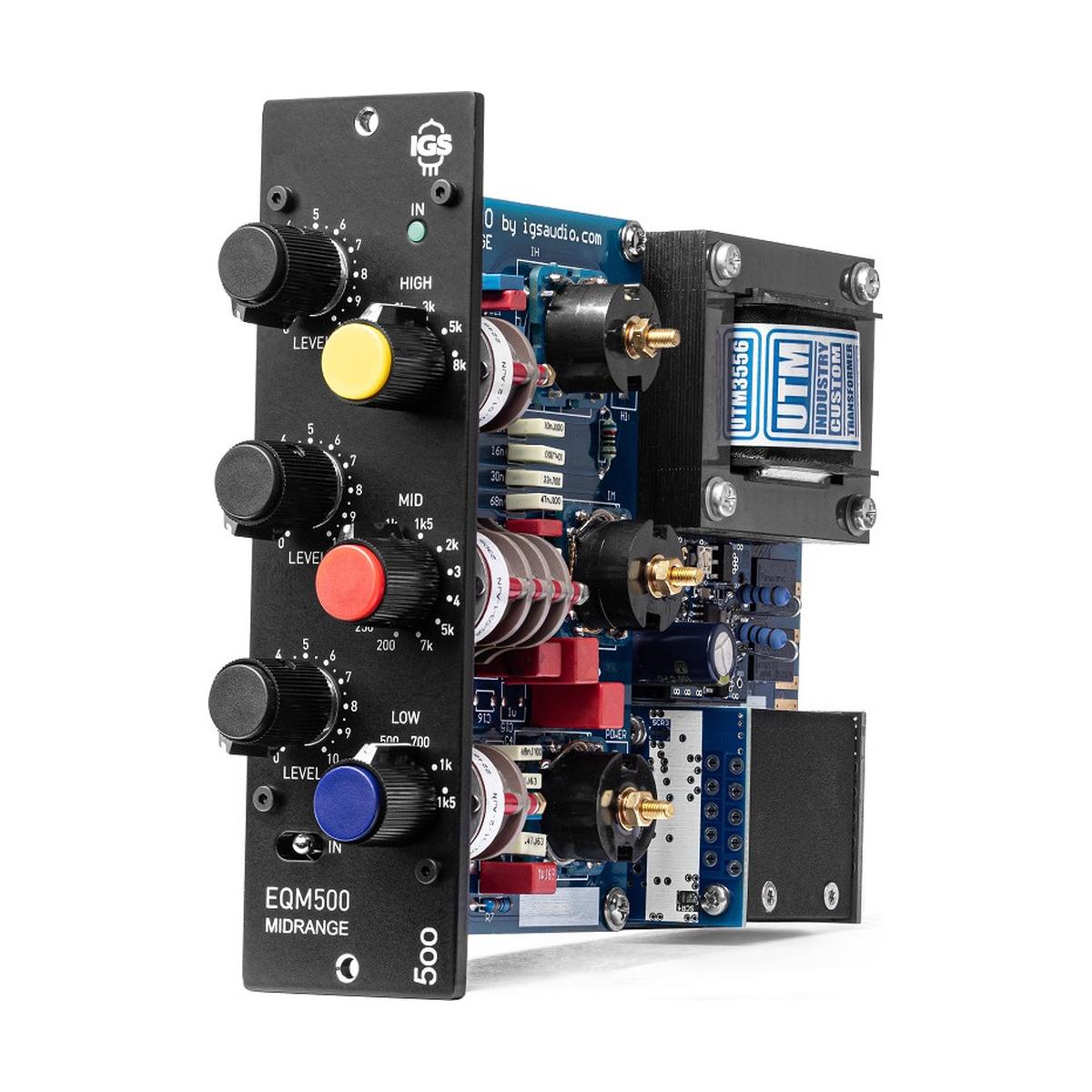

EQM500 to monofoniczny pasywny korektor w formacie 500-series, zaprojektowany przez polską firmę IGS Audio na wzór klasycznych equalizerów Pultec z lat 50. Trzy pasma – LOW, MID i HIGH – zbudowane są na obwodach LC z induktorami UTM Industry o tolerancji 1%, a wejście i wyjście prowadzą przez transformatory balansowane również od UTM. Przełączniki częstotliwości Grayhill zapewniają pełną powtarzalność ustawień między sesjami – każde wciśnięcie daje ten sam punkt krzywej, bez dryfowania charakterystycznego dla potencjometrów. Zakres boost/cut wynosi 12 dB, czynnik dobroci Q jest stały i wynosi 0,7, co daje krzywe szerokie i muzyczne, nienadające się do chirurgicznych cięć, za to sprawdzające się wszędzie tam, gdzie EQ ma kształtować, a nie operować.

Pasmo środkowe jako główne narzędzie pracy

Pasmo MID obejmuje 12 kroków częstotliwości w zakresie 200 Hz – 7 kHz i pracuje wyłącznie w trybie tłumienia. To celowy wybór konstrukcyjny: środek pasma w pasywnym EQ daje najlepsze rezultaty właśnie przy redukcji – usuwaniu rezonansów pomieszczenia, eliminowaniu konfliktów między instrumentami nakładającymi się w tym samym zakresie, wycofywaniu fonemu sybilantowego bez dotykania reszty wokalu. Zakres 200 Hz – 7 kHz pokrywa obszar, w którym koncentruje się największa energia materiału audio i gdzie decyzje korektorskie najbardziej wpływają na końcową translację miksu.

LOW i HIGH – boost z charakterem pasywu

Pasma LOW i HIGH dysponują po sześć kroków częstotliwości każde i pracują w trybie wzmocnienia. Pasywny boost na obwodach LC nie zachowuje się jak boost w cyfrowym EQ – krzywa jest asymetryczna, wzrasta łagodnie i naturalnie się zaokrągla przy granicy zakresu. Efektem jest dodanie ciała w dole i powietrza w górze bez wrażenia sztuczności, które pojawia się przy agresywnym kształtowaniu w EQ liniowej fazy. Hard-wire bypass pozwala na szybkie porównanie A/B z pełnym torem sygnałowym. Format 500-series oznacza, że moduł zajmuje jeden slot i może pracować jako część większego łańcucha w szafie rack, obok preampów, kompresorów lub innych modułów IGS Audio.

KLUCZOWE CECHY

• Pasywny korektor 3-pasmowy w formacie 500-series, monofoniczny
• Obwody LC z induktorami UTM Industry, tolerancja 1%
• Transformatorowe wejście i wyjście (UTM) – pełne balansowanie toru
• Przełączniki Grayhill – pełna powtarzalność ustawień między sesjami
• Pasmo MID: 12 kroków częstotliwości, 200 Hz – 7 kHz, tylko tłumienie
• Pasma LOW i HIGH: 6 kroków każde, tylko wzmocnienie
• Zakres boost/cut: 12 dB
• Q = 0,7 – szeroka, muzyczna krzywa korekcji
• Hard-wire bypass
• Pasmo przenoszenia: 20 Hz – 20 kHz ±0,1 dB

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor pasmowy (Pultec-style)
• Format: 500-series, pojedynczy slot, monofoniczny
• Liczba pasm: 3 (LOW, MID, HIGH)
• Częstotliwości MID: 12 kroków, 200 Hz – 7 kHz (tylko cut)
• Częstotliwości LOW/HIGH: 6 kroków każde (tylko boost)
• Zakres korekcji: ±12 dB
• Q: 0,7
• Induktory: UTM Industry, tolerancja 1%
• Transformatory: IGS Custom / UTM, wejście i wyjście
• Przełączniki: Grayhill (USA)
• Pasmo przenoszenia: 20 Hz – 20 kHz ±0,1 dB
• Bypass: hard-wire
