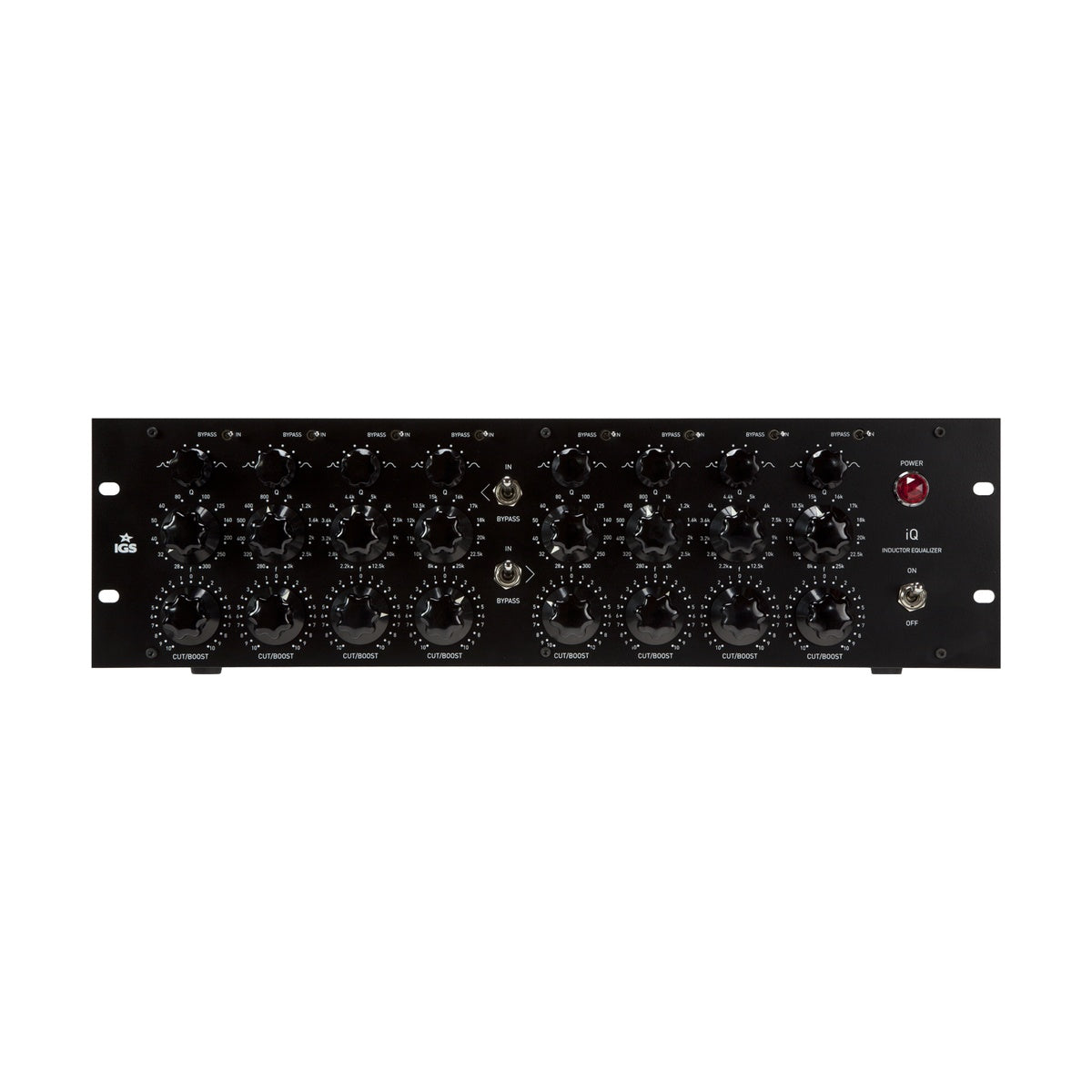

IGS Audio iQ. Inductor Equalizer

iQ. Inductor Equalizer to dwukanałowy (dual-mono) parametryczny korektor z induktorami w jednostce rack z wewnętrznym zasilaniem, zaprojektowany przez IGS Audio jako narzędzie do nagrywania, miksowania i masteringu. Cztery pasma – SUB, BASS, MID i HIGH – pokrywają zakres od 28 Hz do 25 kHz z wzajemnie nakładającymi się zakresami, co pozwala na pracę dwóch pasm jednocześnie w tym samym rejonie częstotliwości. Każde pasmo wyposażone jest w indywidualny bypass. Hard-wire bypass globalny uzupełnia schemat sterowania. Induktory w torze filtrów nadają korekcji charakter różny od układów RC: krzywe wzmocnienia są asymetryczne i zachowują się podobnie do saturacji transformatorowej przy wyższych poziomach korekcji. Q regulowane od 0,3 do 6. Zakres korekcji: ±10 dB na pasmo. Wyjście: 600 Ω, wejście: 10 kΩ. Maks. poziom wyjściowy: +26 dBu. Zasilanie wewnętrzne 115/230 V. Pobór mocy: 25 W.

Induktory zamiast kondensatorów – skąd inny charakter brzmienia

W standardowych aktywnych EQ filtry budowane są na układach RC (rezystory i kondensatory). W iQ. Inductor Equalizer rolę elementów reaktancyjnych w sekcjach filtrów przejmują induktory – cewki, których zachowanie w obwodzie analogowym różni się od kondensatorów pod względem charakterystyki fazowej, nasycenia magnetycznego i interakcji z resztą obwodu przy wyższych poziomach sygnału. Induktor może nasycić podobnie jak transformator, co przy większych wartościach korekcji wnosi do toru subtelną harmoniczną koloraturę, której RC nie generuje. Jednoczesne wzmacnianie i tłumienie w pobliskich częstotliwościach – klasyczna technika kształtowania barwy w analogowych korektorach – działa tu inaczej niż w EQ cyfrowym: krzywe nie znoszą się symetrycznie i pozostawiają ślad w charakterystyce fazowej materiału. Każde z czterech pasm może być ominięte indywidualnym przełącznikiem bez wpływu na pozostałe.

Cztery pasma z nakładającymi się zakresami – architektura do precyzyjnej i kreatywnej pracy

Pasmo SUB obejmuje zakres 28–300 Hz (shelf), BASS 280 Hz – 3 kHz (peak), MID 2,2–12,5 kHz (peak), HIGH 8–25 kHz (shelf). Nakładanie się granic pasm pozwala budować złożone krzywe korekcji łączące dwa pasma działające w tym samym rejonie z różnymi wartościami Q i wzmocnienia – np. szerokie wzmocnienie basu przy Q 0,3 jednocześnie z wąskim wycięciem w środku tego samego zakresu przy Q 6. Dwukanałowość dual-mono oznacza, że każdy kanał stereo posiada pełną niezależną korekcję; urządzenie może pracować jako procesor stereofoniczny z identycznymi ustawieniami na obu kanałach lub jako dwa niezależne monofonie w jednej obudowie rack. Crosstalk: 100 dB. Pasmo przenoszenia: 20 Hz – 20 kHz ±0,1 dB.

KLUCZOWE CECHY

• 4-pasmowy parametryczny korektor dual-mono z induktorami w torze filtrów
• Pasma z nakładającymi się zakresami – dwa pasma w tym samym rejonie jednocześnie
• SUB: 28–300 Hz (shelf) | BASS: 280 Hz – 3 kHz (peak)
• MID: 2,2–12,5 kHz (peak) | HIGH: 8–25 kHz (shelf)
• Q: 0,3–6 (każde pasmo niezależnie)
• Zakres korekcji: ±10 dB na pasmo
• Indywidualny bypass każdego pasma + hard-wire bypass globalny
• Induktory nasycają jak transformatory przy wyższych poziomach korekcji
• Crosstalk: 100 dB
• Zasilanie wewnętrzne 115/230 V
• Gwarancja: 3 lata

SPECYFIKACJA TECHNICZNA

• Typ: indukcyjny korektor parametryczny, dual-mono, rackmount
• Liczba kanałów: 2 (dual-mono)
• Liczba pasm: 4 (SUB, BASS, MID, HIGH) na kanał
• Zakresy pasm: SUB 28–300 Hz / BASS 280 Hz–3 kHz / MID 2,2–12,5 kHz / HIGH 8–25 kHz
• Q: 0,3–6
• Zakres korekcji: ±10 dB
• Bypass: hard-wire globalny + indywidualny per pasmo

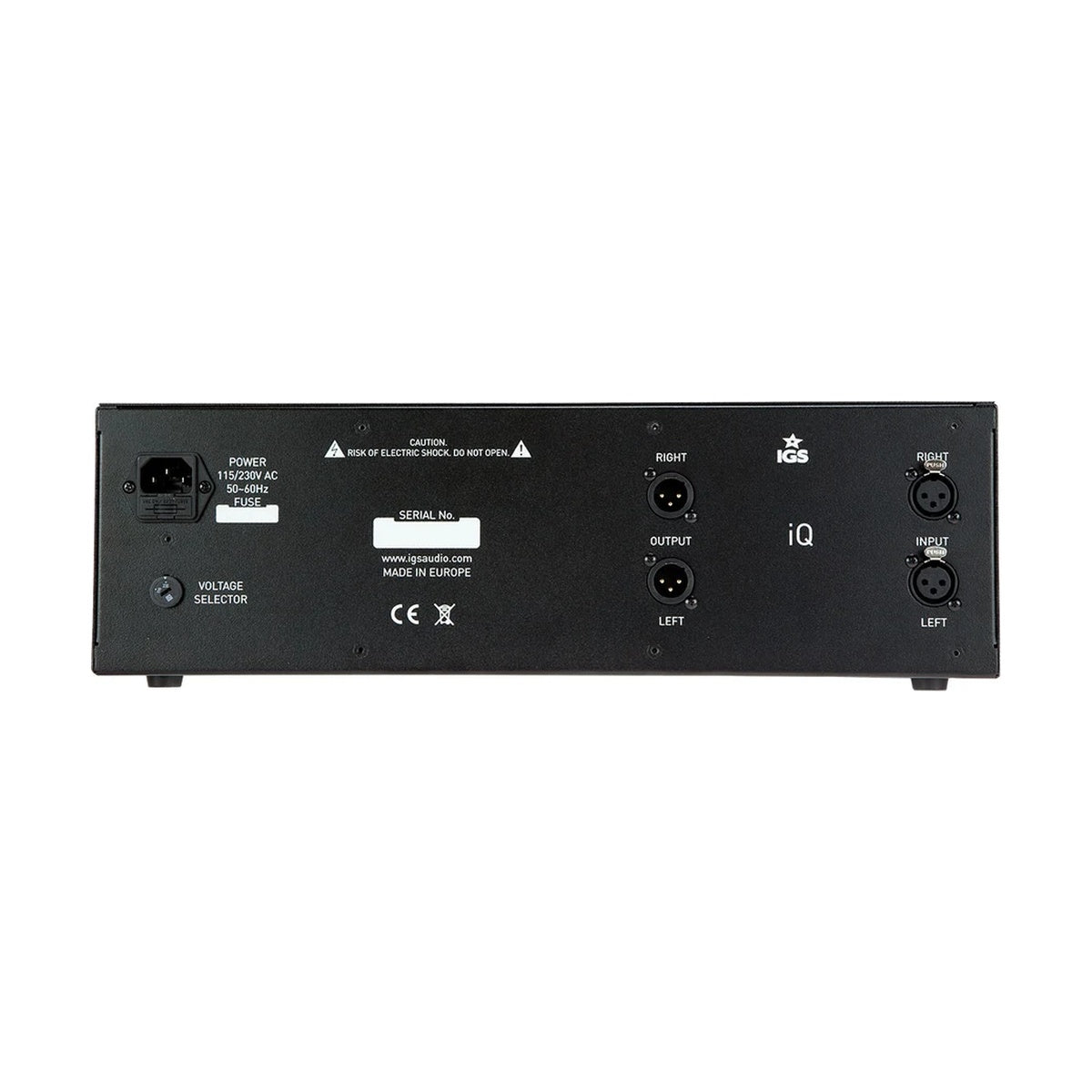

• Impedancja wejściowa: 10 kΩ (balansowana)
• Impedancja wyjściowa: 600 Ω (balansowana)
• Poziom roboczy: +4 dBu
• Maks. poziom wejściowy: +22 dBu
• Maks. poziom wyjściowy: +26 dBu
• Crosstalk: 100 dB
• Pasmo przenoszenia: 20 Hz – 20 kHz ±0,1 dB
• Zasilanie: 115/230 V, 50/60 Hz (wewnętrzne)
• Pobór mocy: 25 W
• Waga wysyłkowa: 4 kg
