IGS Audio Panzer 500

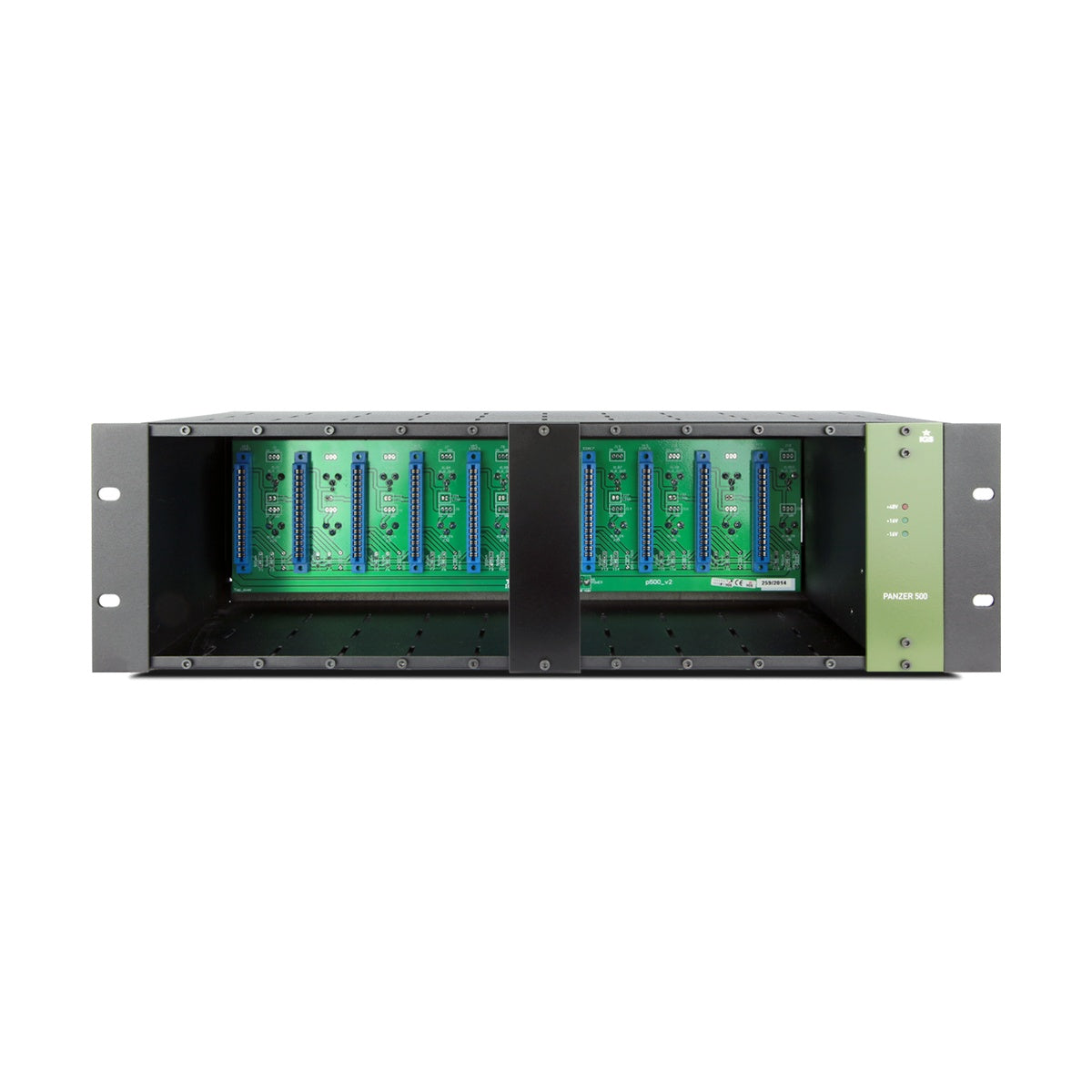

Panzer 500 to 10-slotowa szafa formatu API 500-series z zewnętrznym liniowym zasilaczem, zaprojektowana przez IGS Audio jako centralny punkt stałego studia lub mobilnego setupu nagraniowego. Kluczowy parametr odróżniający Panzer 500 od standardowych szyni 500-series: prąd wyjściowy 420 mA na slot, podczas gdy specyfikacja API definiuje 130 mA jako wartość standardową. To trzykrotne przekroczenie normy pozwala zasilać moduły, które w typowych szafach powodują problemy: Tubecore 500 (lampowy kompresor vari-mu) i One LA 500 (lampowy kompresor opto) pobierają znacznie więcej prądu niż solidne moduły solid-state i wymagają właśnie takiej wydajności zasilacza. Zasilacz zewnętrzny eliminuje sprzężenie szumów zasilania do toru sygnałowego modułów – osobna obudowa PSU może być odłożona poza rack lub na inną półkę.

Zewnętrzny zasilacz liniowy – dlaczego to ma znaczenie dla jakości sygnału

Większość szyni 500-series stosuje zasilacz wewnętrzny umieszczony bezpośrednio za slotami modułów. Transformator i prostownik generują pole magnetyczne i zakłócenia elektryczne, które mogą przenikać do wrażliwych torów audio w bezpośrednim sąsiedztwie. Zewnętrzny zasilacz Panzera 500 fizycznie izoluje te źródła zakłóceń od modułów: PSU można umieścić w odległości od szafy, ograniczonej wyłącznie długością kabla zasilającego. Zasilacz liniowy – w odróżnieniu od impulsowego – pracuje bez wysokoczęstotliwościowego przełączania, które wnosiłoby szum do szyny zasilania modułów. Wskaźniki obecności napięcia na szynach ±16 V i +48 V (3 diody LED) na panelu czołowym umożliwiają szybką weryfikację stanu zasilania bez pomiarów.

Ochrona i linkowanie stereo

Panzer 500 wyposażony jest w globalną ochronę przeciwzwarciową i przeładunkową oraz indywidualną ochronę dla każdego slotu – uszkodzony moduł nie blokuje pozostałych. Linkowanie stereo realizowane jest przez zworkę na PCB (jumper), co jest standardowym rozwiązaniem w szafach 500-series i pozwala na sprzęganie dowolnych sąsiadujących slotów dla modułów wymagających stereo-link (np. S-Type 500 VU, Alter 500, Bison 500). Obudowa stalowa rackmount mieści 10 slotów w standardowym formacie 3U 19". Pobór mocy przy pełnym obciążeniu: maksymalnie 160 W. Wymiary wysyłkowe: 20×40×50 cm. Waga wysyłkowa: 8 kg.

KLUCZOWE CECHY

• 10-slotowa szafa API 500-series z zewnętrznym liniowym zasilaczem
• Prąd 420 mA na slot – trzykrotnie powyżej standardu API (130 mA)
• Zasilacz zewnętrzny liniowy – izolacja szumów od toru sygnałowego modułów
• Szyny zasilania: +16 V (200 mA/slot), –16 V (200 mA/slot), +48 V phantom (20 mA/slot)
• Ochrona przeciwzwarciowa i przeładunkowa: globalna + indywidualna per slot
• Stereo link: przez zworkę na PCB
• Wskaźniki napięcia: 3× LED (±16 V, +48 V)
• Kompatybilność ze wszystkimi modułami API 500-series
• Stalowa obudowa rackmount, 3U 19"

SPECYFIKACJA TECHNICZNA

• Typ: szafa API 500-series z zewnętrznym zasilaczem liniowym
• Liczba slotów: 10
• Prąd na slot: 420 mA łącznie (200 mA @ +16 V / 200 mA @ –16 V / 20 mA @ +48 V)
• Zasilacz: zewnętrzny, liniowy
• Zasilanie sieciowe: 115/230 V, 50/60 Hz
• Maks. pobór mocy: 160 W (pełne obciążenie)
• Stereo link: tak (przez jumper na PCB)
• Ochrona: przeciwzwarciowa i przeładunkowa, globalna + per slot
• Wskaźniki: 3× LED (±16 V, +48 V)
• Format: 3U, 19"
• Wymiary wysyłkowe: 20×40×50 cm
• Waga wysyłkowa: 8 kg
