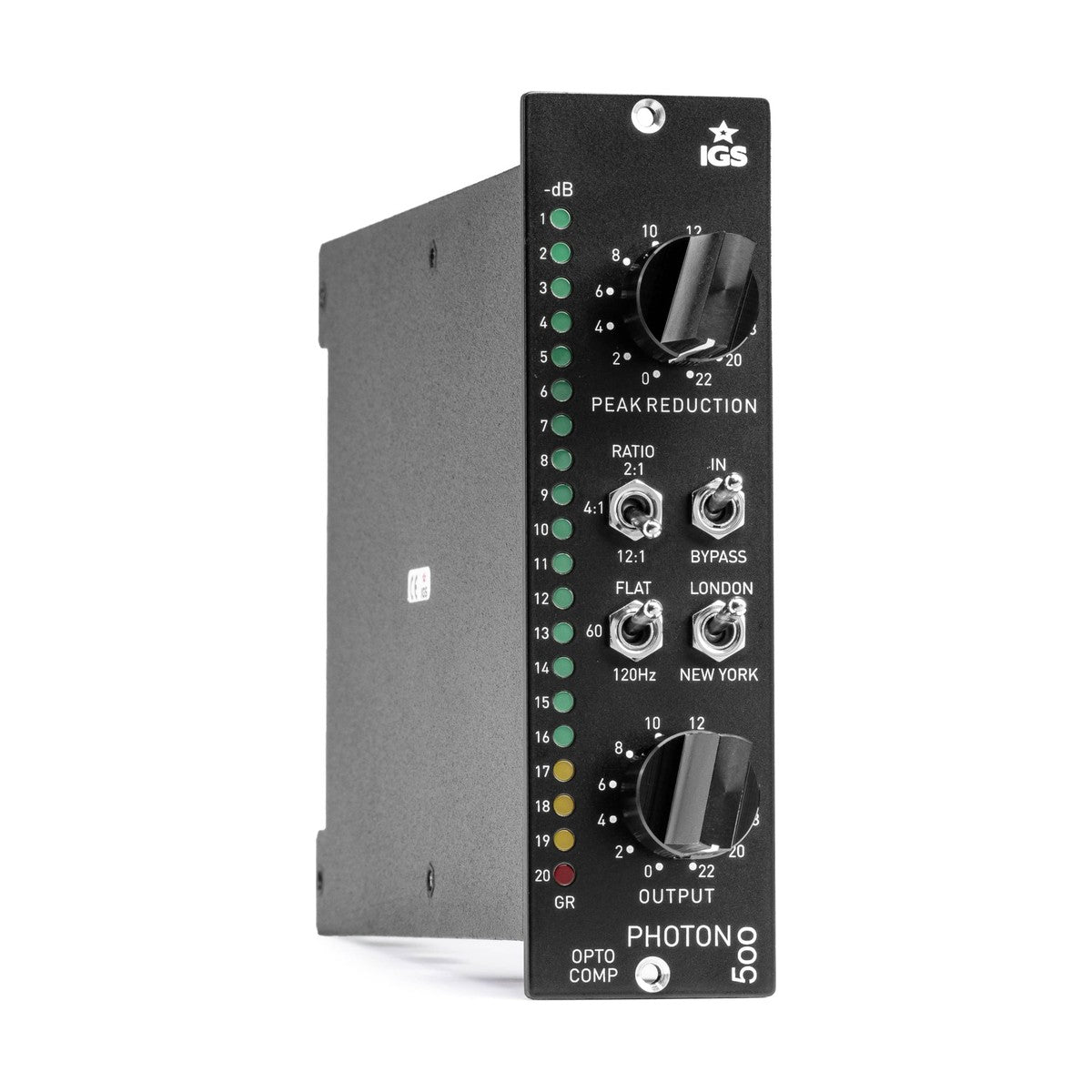

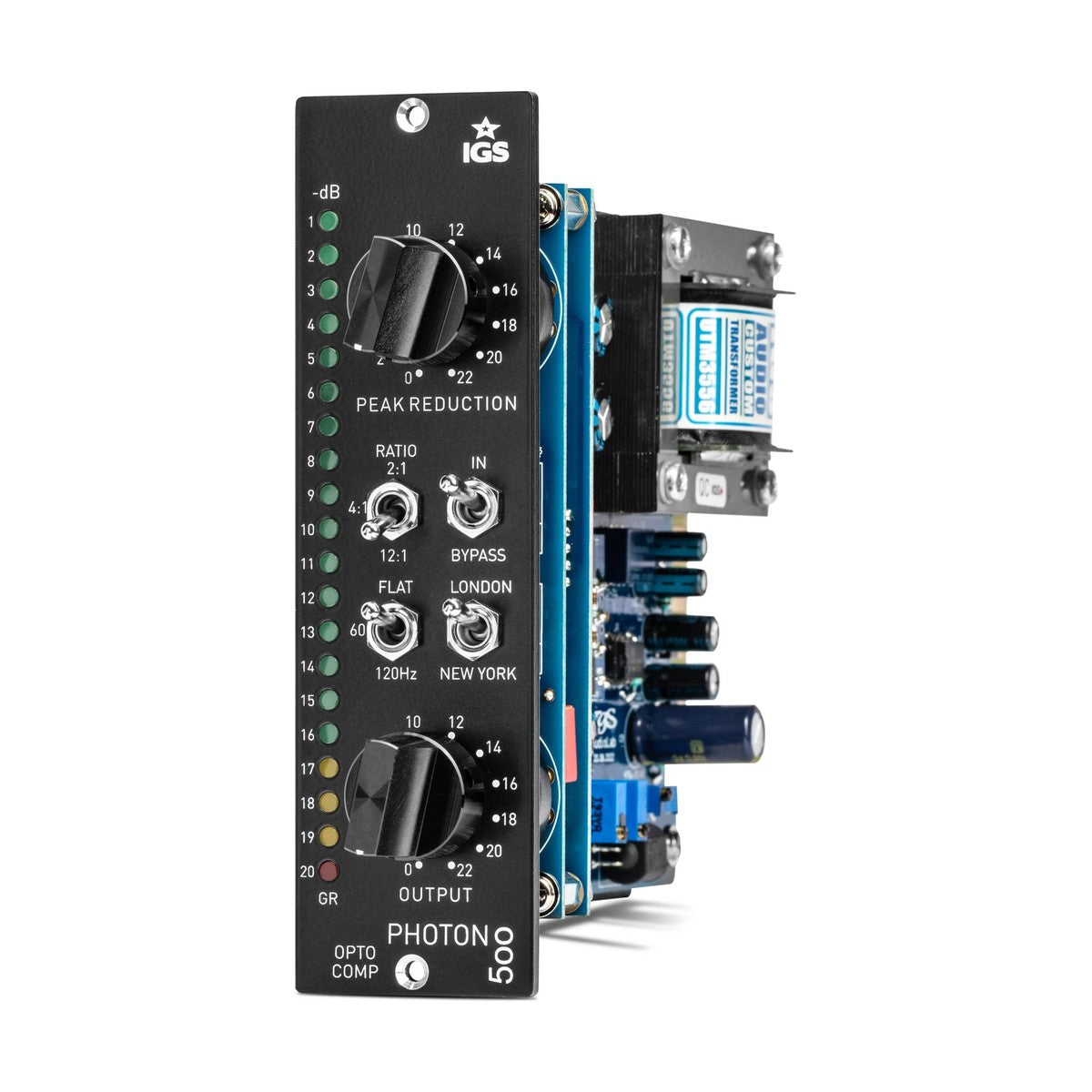

IGS Audio Photon 500

Photon 500 to optyczny kompresor/limiter w formacie API 500, zaprojektowany przez IGS Audio na wzór klasycznej topologii stosowanej w limiterach LA-2A i późniejszym LA-4 z lat 60. i 70. Rdzeń działania opiera się na sprzęgaczu opto-elektronicznym, który wprowadza negatywne sprzężenie zwrotne w tór audio – to właśnie ta metoda sterowania kompresją nadaje układom opto ich charakterystyczną, powolną i muzyczną odpowiedź, inną od szybkości VCA lub VCR. Wejście jest elektronicznie balansowane z op-ampem kompatybilnym z API 2520 w stopniu wzmocnienia; wyjście transformatorowe Carnhill 600 omów. Wszystkie regulatory na panelu czołowym są przełącznikami lub przełącznikami krokowymi – 12-biegunowy stepped Output do regulacji makeup gain zapewnia pełny recall ustawień. Gwarancja producenta: 3 lata.

London / New York – dwa charaktery kompresji z jednego modułu

Przełącznik London/New York to kluczowy element odróżniający Photon 500 od prostszych klonów opto. Tryb London modeluje łagodną, gładką krzywą kompresji z wolniejszą odpowiedzią – analogię do LA-2A pracującego na wokalu, akustycznej gitarze lub pełnym miksie, gdzie kompresor skleja materiał bez słyszalnego pompowania. Tryb New York aktywuje agresywniejsze kształtowanie krzywej, bliższe użyciu kompresji jako efektu – wyraźna redukcja, wyraźniejszy efekt na transjentach, bardziej zauważalne działanie na bębnach, basie lub elektrycznej gitarze. Filtr górnoprzepustowy side-chain w krokach Flat/60/120 Hz zapobiega nieplanowanemu wyzwalaniu kompresji przez niskie częstotliwości – szczególnie użyteczne przy pracy na ścieżkach z dużym zawartością basu lub na szynach grupowych.

Ratio i gain staging – elastyczność bez komplikowania panelu

Trzy pozycje ratio – 2:1, 4:1 i 12:1 – pokrywają zakres od transparentnego sklejenia dynamiki (2:1 na wokalu lub pianinie) przez standardową kompresję nagraniową (4:1 na instrumentach i grupach) po tryb bliski limitacji (12:1 na kick drumie lub jako safety limiter). Pokrętło Peak Reduction steruje wzmocnieniem toru side-chain, co odpowiada głębokości redukcji wzmocnienia – maksymalna GR wynosi 20 dB. Stepped Output (12-biegunowy) reguluje makeup gain z pełną powtarzalnością. Zakres wzmocnienia do 30 dB, maksymalny poziom wejściowy +24 dBu, wyjściowy +32 dBu, THD do 0,5%, pasmo przenoszenia ±0,2 dB w zakresie 8 Hz – 20 kHz.

KLUCZOWE CECHY

• Optyczny kompresor/limiter (opto-coupler), format API 500, mono
• Inspirowany LA-2A i LA-4, topologia negatywnego sprzężenia zwrotnego przez opto
• Wejście elektronicznie balansowane z op-ampem kompatybilnym z API 2520
• Wyjście transformatorowe Carnhill, 600 Ω
• Tryb London (gładka kompresja) / New York (agresywna krzywa)
• Ratio: 2:1 / 4:1 / 12:1
• Filtr HPF side-chain: Flat / 60 / 120 Hz
• Output: 12-biegunowy stepped makeup gain
• Maksymalna redukcja wzmocnienia: 20 dB
• Hard-wire bypass
• Gwarancja: 3 lata

SPECYFIKACJA TECHNICZNA

• Typ: optyczny kompresor/limiter, API 500, mono
• Element kompresji: sprzęgacz opto-elektroniczny (opto-coupler)
• Wejście: elektronicznie balansowane, op-amp API 2520-kompatybilny
• Wyjście: transformator Carnhill, 600 Ω
• Impedancja wejściowa: 10 kΩ
• Impedancja wyjściowa: 600 Ω (Carnhill)
• Ratio: 2:1 / 4:1 / 12:1
• HPF side-chain: Flat / 60 Hz / 120 Hz
• Maks. wzmocnienie: 30 dB
• Maks. redukcja wzmocnienia: 20 dB
• Maks. poziom wejściowy: +24 dBu
• Maks. poziom wyjściowy: +32 dBu
• THD: maks. 0,5%
• Pasmo przenoszenia: ±0,2 dB, 8 Hz – 20 kHz
• SNR: powyżej 99 dB
• Poziom roboczy: +4 dBu
• Zasilanie: ±16 V
• Pobór prądu: 110 mA
• Wymiary (wys.×szer.×gł.): 133×37×180 mm
• Waga: 700 g
