IGS Audio Pure Tube Channel

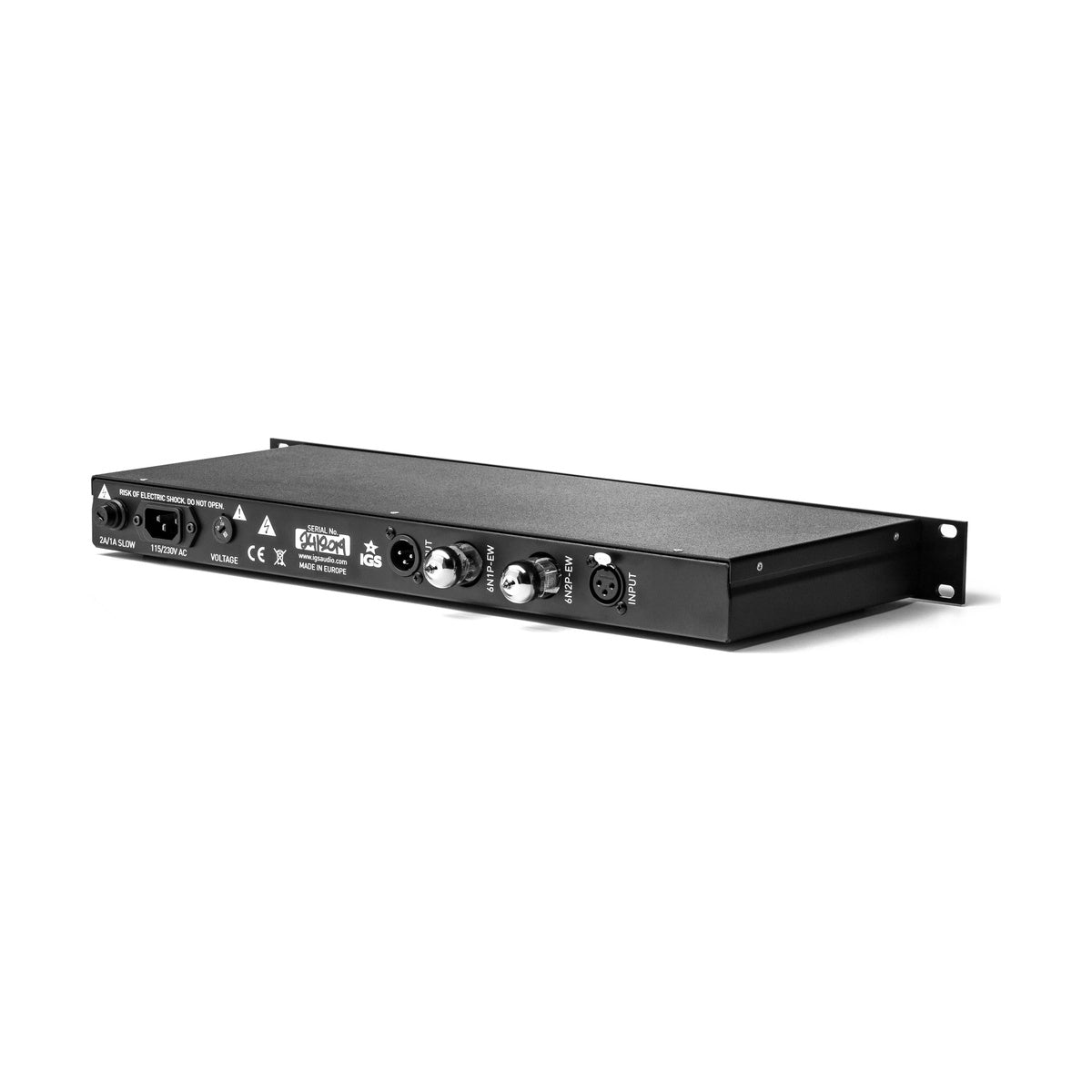

Pure Tube Channel (PTC) to jednokanałowy lampowy przedwzmacniacz mikrofonowy w obudowie desktop/rackmount, zaprojektowany przez IGS Audio z minimalistycznym podejściem do toru sygnałowego: transformator wejściowy Carnhill, dwie lampy klasy A (6N2P-EW i 6N1P-EW z selekcjonowanego zapasu military-grade), transformator wyjściowy Edcor – i tylko dwa kondensatory Mundorf w całej ścieżce sygnału. Każdy element pasywny w torze to kompromis: PTC ten kompromis odrzuca i konstruuje ścieżkę z absolutnym minimum składowych. Dwa gniazda XLR na tylnym panelu (wejście i wyjście) uzupełnia dostęp do lamp od tyłu obudowy bez rozkręcania urządzenia – co ułatwia wymianę lub eksperymentowanie z alternatywnymi lamp setami (IGS oferuje dedykowany zestaw inżynierski: 6N2P, 6N1P, 6B23P, 6BC8, 6BZ8). Maksymalne wzmocnienie: 65 dB, SNR: –110 dB.

Architektura toru – dlaczego liczy się każdy element

Tor sygnałowy PTC zbudowany jest na filozofii minimum pasywnych składowych: transformator Carnhill na wejściu realizuje galwaniczną izolację i balansowanie, pierwsza lampa 6N2P-EW (podwójna trioda, klasa A) stanowi stopień wzmocnienia napięcia, druga lampa 6N1P-EW (podwójna trioda, klasa A) wzmacnia sygnał do poziomu liniowego, transformator Edcor na wyjściu dostarcza balansowany sygnał 600 omów do następnego urządzenia. Dwa kondensatory Mundorf to jedyne elementy pojemnościowe w torze audio – Mundorf stosowany jest ze względu na niski ESR, stabilność temperaturową i minimalny wpływ na fazę sygnału. Brak kondensatorów korekcyjnych i nadmiarowych elementów pasywnych oznacza, że każdy stopień wzmocnienia pracuje z pełnym charakterem lampy, bez korekcji brzmienia w obwodzie.

Wejście Hi-Z i regulacja wzmocnienia

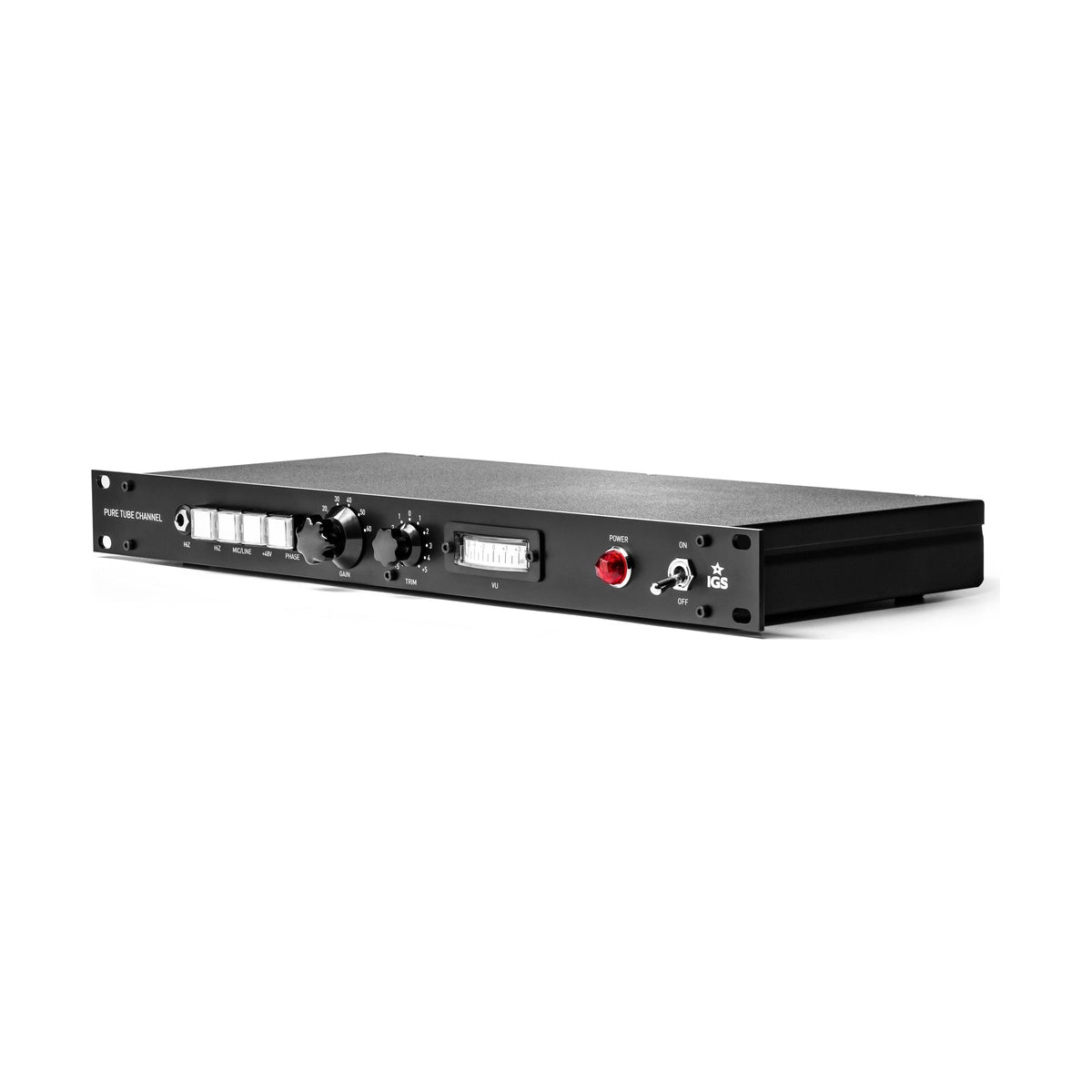

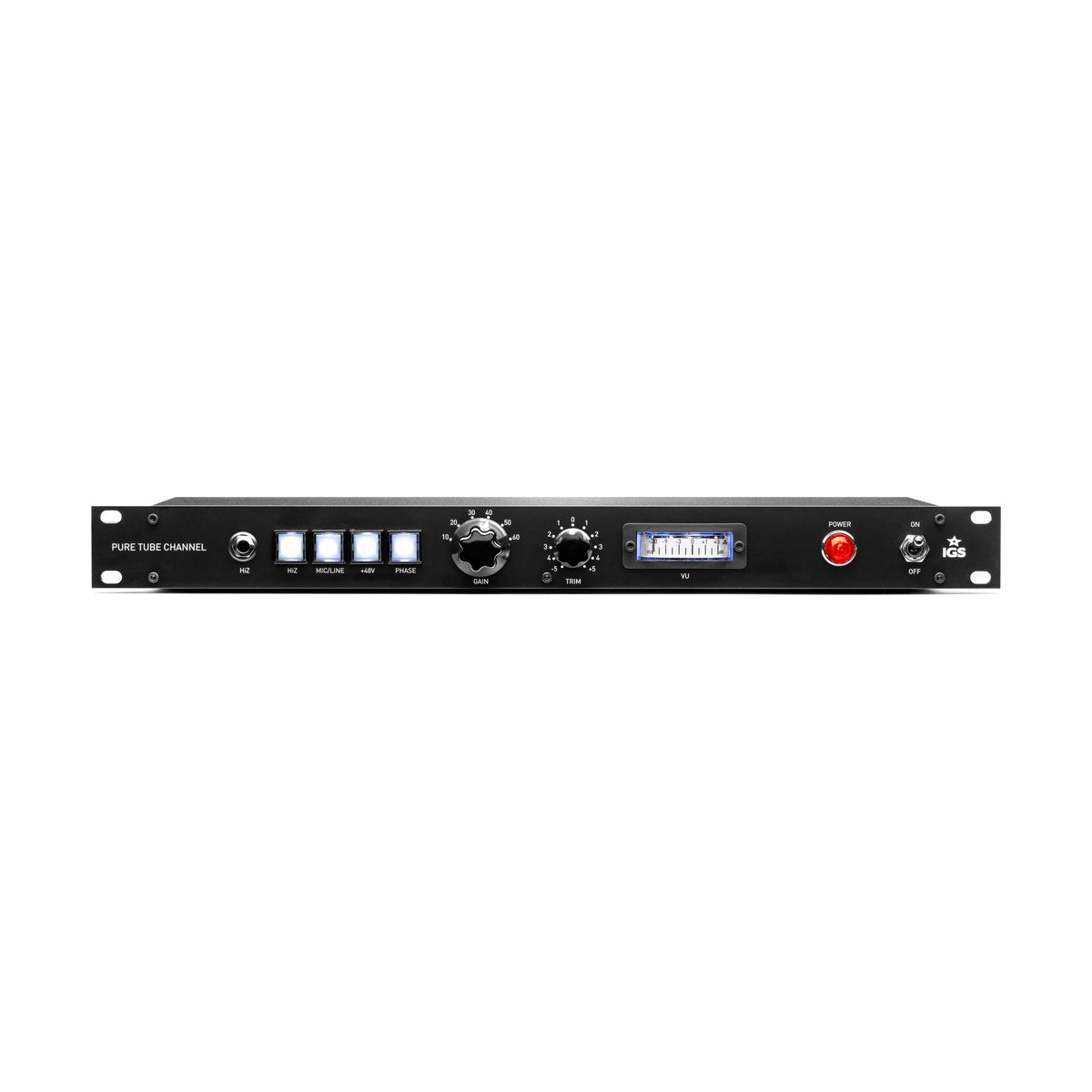

Wejście Hi-Z (1 MΩ) kieruje sygnał gitarowy lub basowy bezpośrednio do siatki pierwszej lampy bez aktywnego bufora – co w praktyce oznacza, że instrument elektryczny ma bezpośredni elektryczny kontakt z pierwszą triodą i jej charakterystyką nasycenia. Efektem jest koloryt niedostępny w preampach z buforowanym wejściem instrumentalnym. Wzmocnienie regulowane jest przełącznikiem 6-krokowym (Gain) i 41-krokowym trymerem (Trim), co daje precyzję porównywalną z modułami 500-series przy jednoczesnej wygodzie obsługi poza formatem rack. Pad –20 dB i phantom power +48V uzupełniają zestaw funkcji. Impedancja wejściowa balansowanego wejścia mikrofonowego: 300/1200 Ω (przełączana przez transformator Carnhill). Maks. poziom wejściowy +18 dBu, wyjściowy +22 dBu.

KLUCZOWE CECHY

• W pełni lampowy przedwzmacniacz Mic/Hi-Z, klasa A, jednokanałowy
• Minimalistyczny tor: transformator wejściowy + 2 lampy + transformator wyjściowy + 2 kondensatory Mundorf
• Lampy: 6N2P-EW + 6N1P-EW (military-grade, klasa A)
• Transformator wejściowy: Carnhill (balansowany, 300/1200 Ω)
• Transformator wyjściowy: Edcor (balansowany, 600 Ω)
• Tylko 2 kondensatory Mundorf w torze sygnału
• Regulacja: 6-krokowy Gain + 41-krokowy Trim
• Wejście Hi-Z: 1 MΩ, sygnał prosto do siatki lampy
• Pad –20 dB, phantom power +48V
• Dedykowany zestaw alternatywnych lamp: 6N2P, 6N1P, 6B23P, 6BC8, 6BZ8
• Dostęp do lamp z tylnego panelu bez rozkręcania obudowy

SPECYFIKACJA TECHNICZNA

• Typ: lampowy przedwzmacniacz mikrofonowy/instrumentalny, klasa A, mono
• Lampy: 6N2P-EW + 6N1P-EW (military-grade)
• Transformator wejściowy: Carnhill (300/1200 Ω)
• Transformator wyjściowy: Edcor (600 Ω)
• Kondensatory w torze: 2× Mundorf
• Impedancja wejściowa (bal.): 300/1200 Ω (Carnhill)
• Impedancja Hi-Z: 1 MΩ
• Impedancja wyjściowa: 600 Ω (Edcor)
• Wzmocnienie: do +65 dB (6 kroków Gain + 41 kroków Trim)
• Pad: –20 dB
• Phantom: +48V
• Poziom roboczy: +4 dBu
• Maks. poziom wejściowy: +18 dBu
• Maks. poziom wyjściowy: +22 dBu
• SNR: –110 dB
• Złącza: 2× XLR (tył), Hi-Z jack (przód)
