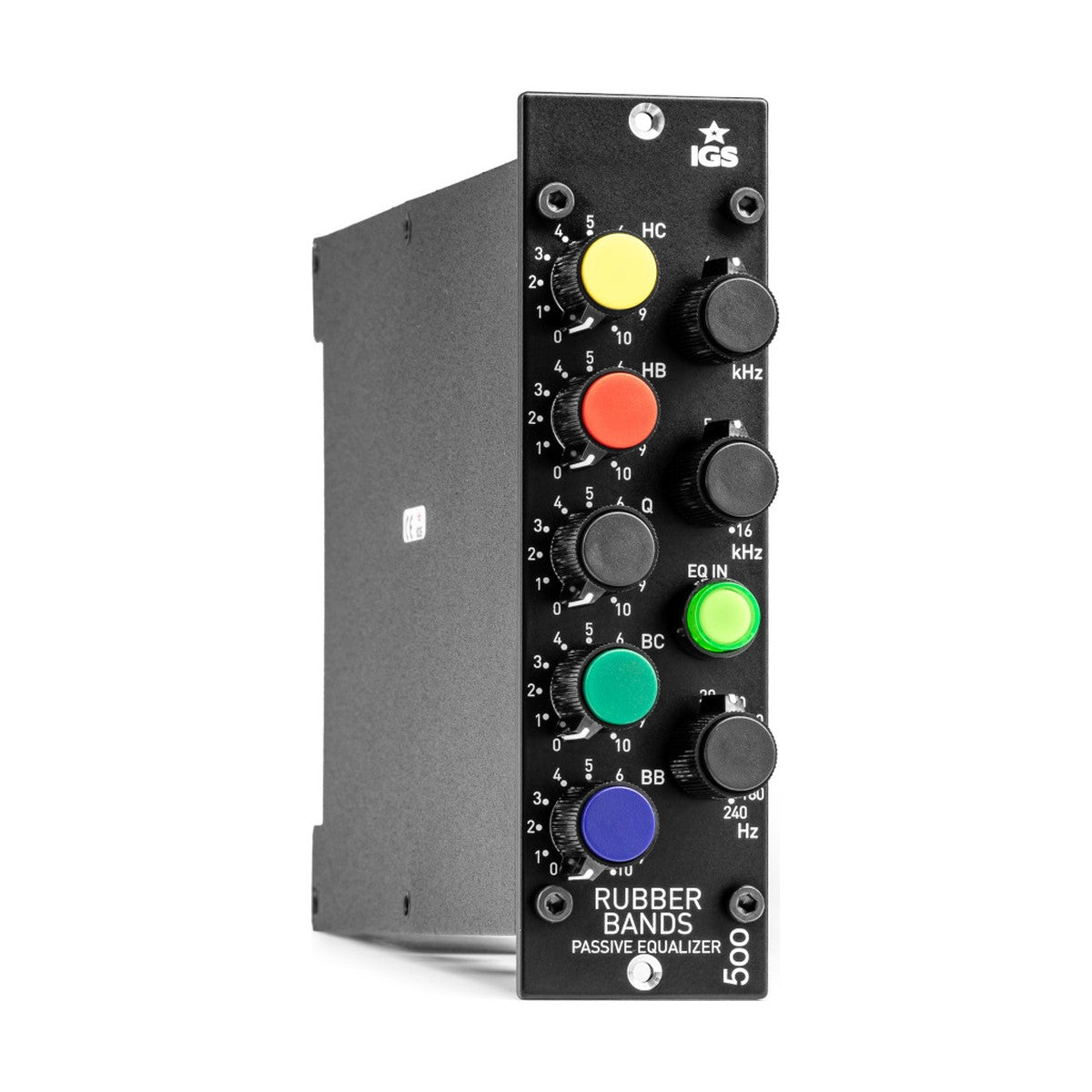

RB 500 (Rubber Bands 500) to pasywny korektor w formacie API 500, zbudowany przez IGS Audio na topologii typu Pultec EQP-1A z lat 60. Transformatory Carnhill na wejściu i wyjściu balansują tor sygnałowy i dodają koloryt charakterystyczny dla brytyjskiej szkoły transformatorowej. Sekcja filtrów jest w pełni pasywna – brak aktywnych elementów w torze korekcji oznacza krzywe EQ z naturalnym zaokrągleniem i brakiem artefaktów cyfrowej lub aktywnej korekcji. Dyskretny układ driver odrabia straty pasywnej sieci i dostarcza sygnał na wyjście z impedancją 600 omów. Hard-wire bypass na przekaźniku pozwala na czyste porównanie A/B z pełnym sygnałem bez korekcji. Pasmo przenoszenia: 5 Hz – 20 kHz ±0,1 dB, THD do 0,1%, SNR powyżej 99 dB.
Trzy sekcje – jak działają niezależnie i wspólnie

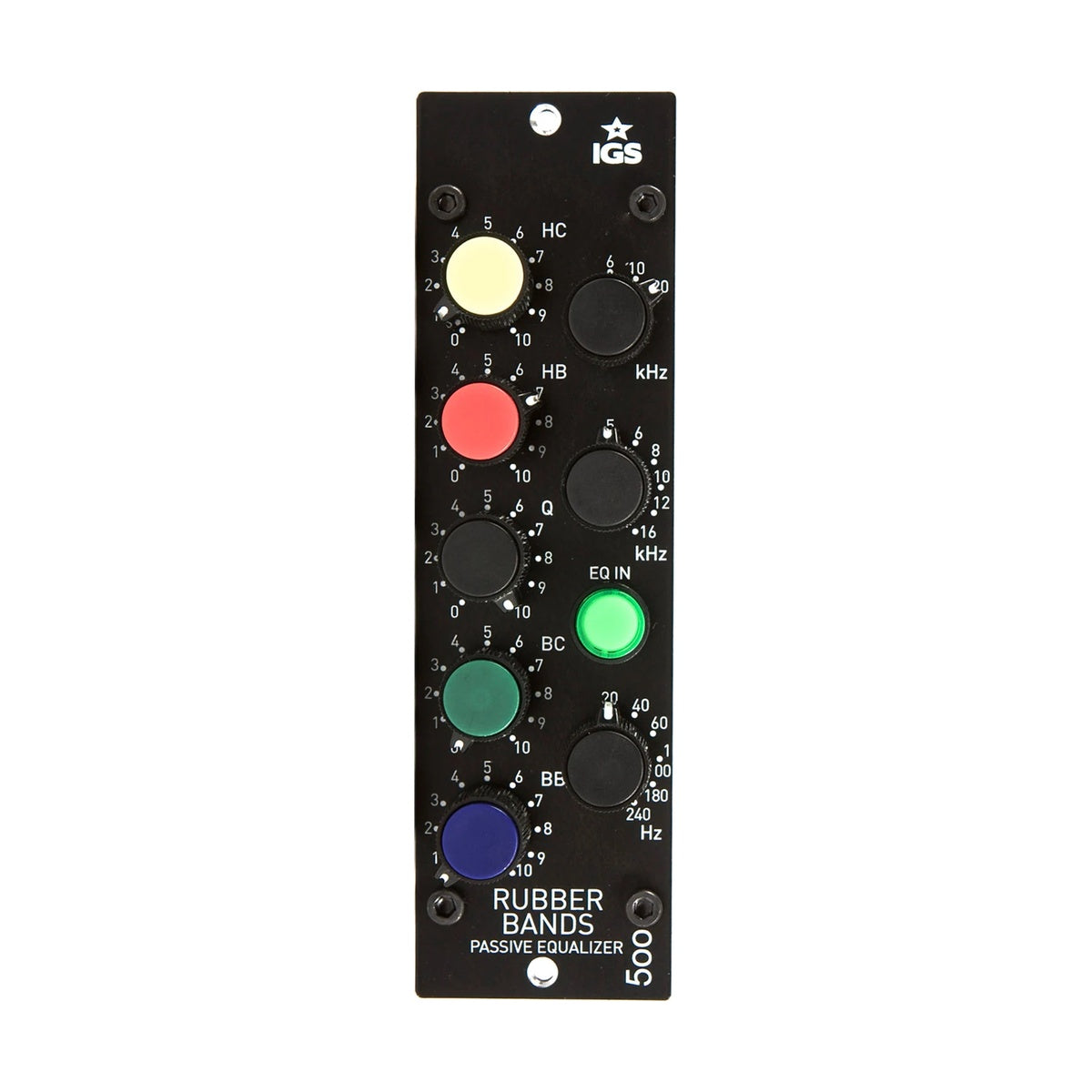

Panel czołowy RB 500 oferuje dwie sekcje wysokoczęstotliwościowe i jedną dolną, zgodnie z filozofią Pultec EQP-1A. Sekcja HB (High Boost) oferuje wybór spośród 5, 6, 10, 12 i 16 kHz z płynną regulacją wzmocnienia i przełącznikiem Q. Sekcja HC (High Cut) pracuje na częstotliwościach 6, 10 i 20 kHz. Pasywna korekcja góry pasma w stylu Pultec charakteryzuje się asymetrią boost/cut – wzmocnienie i cięcie na tej samej częstotliwości nie znoszą się wzajemnie liniowo, co pozwala jednoczesnym użyciem boost i cut uzyskać krzywą shelf z zaakcentowanym krawędzią. Sekcja dolna BBC obsługuje częstotliwości 20, 40, 60, 100, 180 i 240 Hz – nazwa nawiązuje do konsolet BBC, które stosowały podobny zakres korekcji basu. Zakres korekcji sięga ±15 dB, Q regulowane od 0,5 do 4.
Zastosowania studyjne – gdzie RB 500 ma przewagę nad aktywnym EQ
Pasywna korekcja Pultec na ścieżkach indywidualnych i grupach działa inaczej niż aktywny EQ przy tej samej nominalnej wartości wzmocnienia: krzywa jest szersza u podstawy i naturalnie zwęża się ku szczytowi, co sprawia, że boost w paśmie 10–16 kHz dodaje powietrze bez twardości, a korekta dolna na 40–60 Hz dodaje ciało bez mułu. Osobne przełączniki częstotliwości dla sekcji boost i cut w dolnym paśmie – niezależnie od siebie – to kluczowa cecha odróżniająca RB 500 od uproszczonych klonów: można wzmocnić 20 Hz i ciąć 100 Hz jednocześnie, co daje kontrolę sylwetki basu bez wpływu na podstawę pasma. Maksymalny poziom wejściowy +20 dBu, wyjściowy +22 dBu, zasilanie ±16 V, pobór prądu 70 mA, waga 900 g.
KLUCZOWE CECHY
- Pasywny korektor Pultec-style, format API 500, mono
- Transformatory Carnhill na wejściu i wyjściu
- Dyskretny układ driver – odrabianie strat pasywnej sieci EQ
- Sekcja HB (High Boost): 5 / 6 / 10 / 12 / 16 kHz z regulacją Q
- Sekcja HC (High Cut): 6 / 10 / 20 kHz
- Sekcja BBC (Low Boost/Cut): 20 / 40 / 60 / 100 / 180 / 240 Hz
- Niezależne przełączniki częstotliwości dla boost i cut w dolnym paśmie
- Zakres korekcji: ±15 dB
- Q: 0,5–4 (regulowane)
- Hard-wire bypass na przekaźniku
SPECYFIKACJA TECHNICZNA
- Typ: pasywny korektor pasmowy (Pultec EQP-1A style), API 500, mono
- Transformatory: Carnhill (wejście i wyjście)
- Impedancja wejściowa: 1 kΩ (balansowana, Carnhill)
- Impedancja wyjściowa: 600 Ω (balansowana, Carnhill)
- Zakres korekcji: ±15 dB
- Q: 0,5–4
- Pasmo przenoszenia: 5 Hz – 20 kHz ±0,1 dB
- THD: do 0,1%
- SNR: powyżej 99 dB
- Poziom roboczy: +4 dBu
- Maks. poziom wejściowy: +20 dBu
- Maks. poziom wyjściowy: +22 dBu
- Bypass: hard-wire (przekaźnik)
- Zasilanie: ±16 V
- Pobór prądu: 70 mA
- Pobór mocy: 3,5 W
- Waga: 900 g
