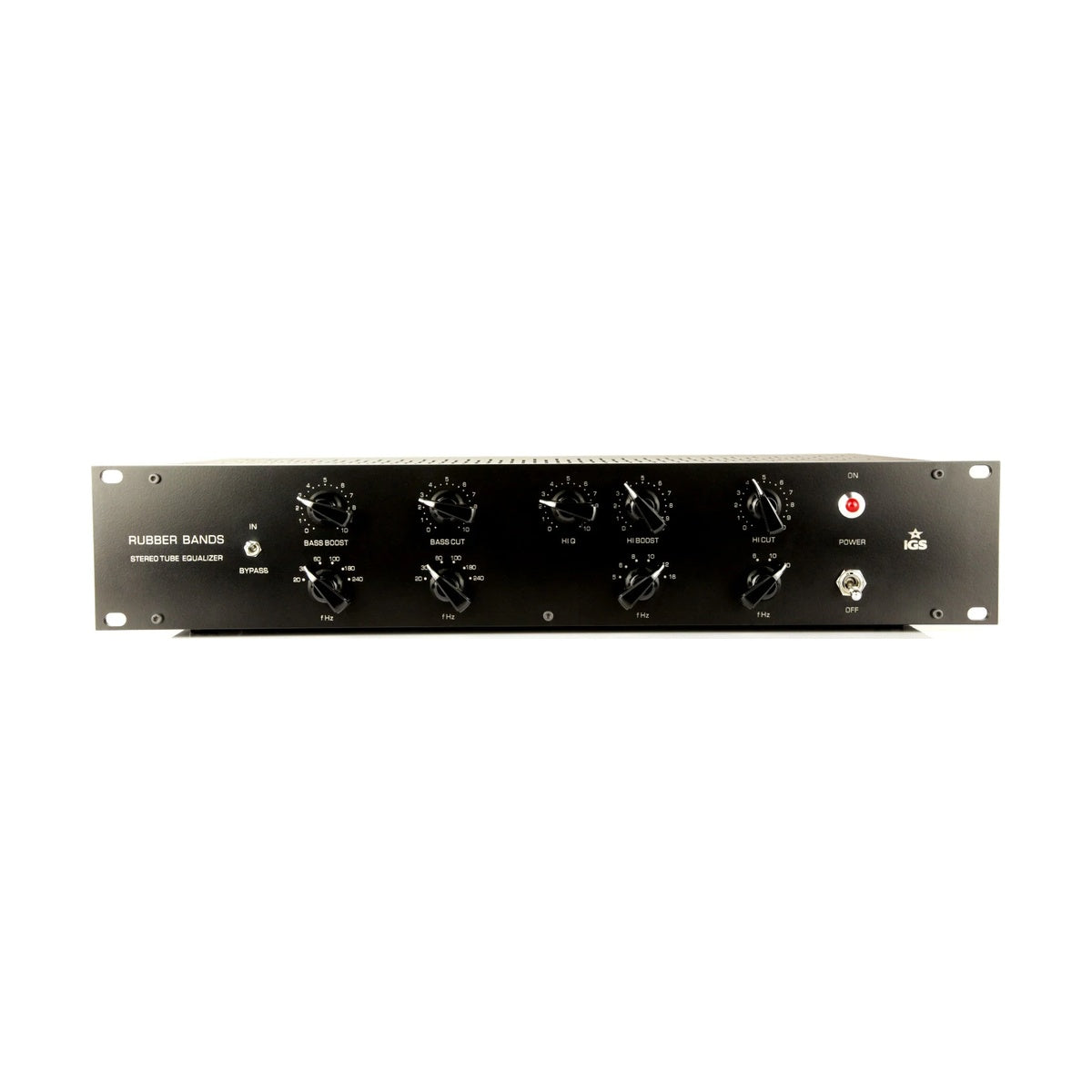

IGS Audio Rubber Bands to dwukanałowy stereofoniczny korektor pasywny w stylu Pultec z lampowym stopniem wyjściowym — polska interpretacja topologii EQP-1 z autorskim wzmacniaczem dwustopniowym Organic Amp. Filtr pasywny w pierwszym bloku realizuje charakterystyczne interakcje między jednoczesnym podbiciem i tłumieniem tych samych częstotliwości, znane z klasycznych EQ z lat 60. Drugi blok — Organic Amp z czterema lampami 6N1P-EW — odrabia straty poziomu sekcji pasywnej i wnosi własną barwę lampową. Komponenty dobierane ręcznie z tolerancją 1%, transformatory Carnhill na wejściu i Edcor na wyjściu, bypass przekaźnikowy. Format 2U, zewnętrzny zasilacz 34 W.
Topologia Pultec i jednoczesne podbicie/tłumienie
Kluczową cechą filtra pasywnego w stylu EQP-1 jest możliwość jednoczesnego podbicia i tłumienia tej samej częstotliwości LF — wynik to charakterystyczne "wgięcie" charakterystyki, które zagęszcza dół pasma bez mącenia środka. Przy 60 Hz podbicie +6 dB i tłumienie +3 dB nie daje prostego wypadkowego +3 dB: interakcja filtrów pierwszego rzędu generuje krzywą, której nie da się uzyskać na aktywnym EQ z klasycznym shelving. Dokładnie to samo zjawisko odpowiada za mityczne brzmienie Pultec na kopnięciu stopy i basie elektrycznym. W Rubber Bands sekcja Bass (20/30/60/100/180/240 Hz) obsługuje zarówno Boost jak i Cut; sekcja High Boost (5/6/8/10/12/16 kHz, Q 0,5–10) z wyborem szerokości i niezależny High Cut (6/10/20 kHz) dają pełen zakres korekcji typowy dla EQP-1A. Tolerancja 1% komponentów gwarantuje synchroniczność obu kanałów na poziomie niemożliwym do osiągnięcia bez ręcznego doboru.

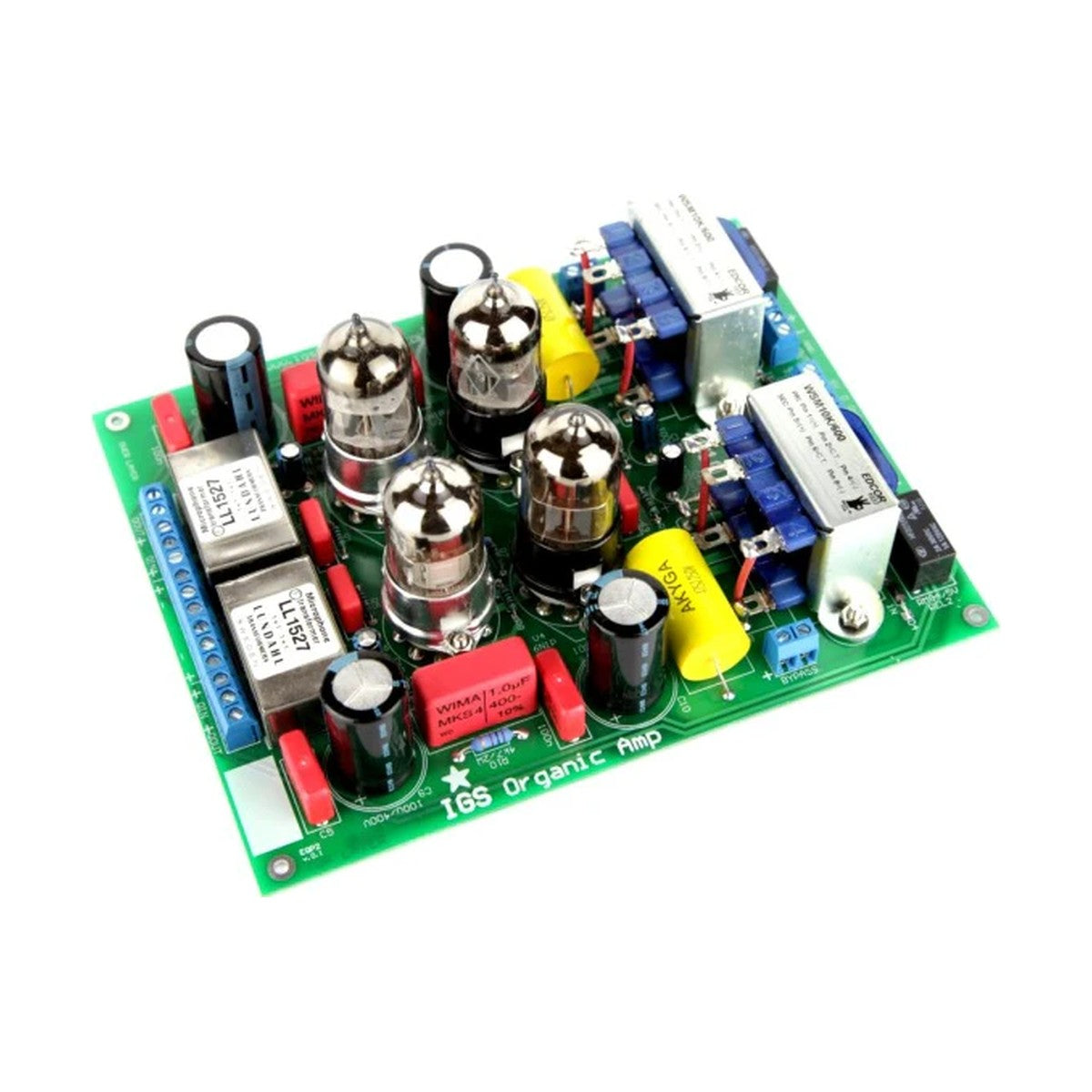

Organic Amp — lampy 6N1P i kolorytura sekcji czynnej
Stopień Organic Amp nie jest neutralnym buforem — cztery lampy 6N1P-EW w konfiguracji dwustopniowej wnoszą własne zniekształcenia harmoniczne (THD 0,25%, THD+N 0,33%), które przy subtelnych ustawieniach EQ nakładają się na korekcję i dodają gęstości, ciepła i wymiaru. Zamienne lampy 6BC8 lub 6BC7 zmieniają charakter Organic Amp — 6BC8 jako podwójne trójelektrodowe pentody dają inny balans harmoniczny niż 6N1P-EW, co pozwala na personalizację barwy wzmacniacza bez ingerencji w sekcję pasywną. Bypass przekaźnikowy per jednostka umożliwia natychmiastowe porównanie A/B sygnału z korekcją i bez niej.
KLUCZOWE CECHY
- Dwukanałowy stereofoniczny EQ pasywny w stylu Pultec EQP-1 + lampowy Organic Amp
- Sekcja pasywna: jednoczesny Boost i Cut LF — klasyczna interakcja filtrów Pultec
- Bass Boost/Cut: 20, 30, 60, 100, 180, 240 Hz (ciągła regulacja, ±15 dB)
- High Boost: 5, 6, 8, 10, 12, 16 kHz (Q 0,5–10, ciągła regulacja)
- High Cut: 6, 10, 20 kHz (ciągła regulacja)
- Wszystkie selektory częstotliwości — schodkowane przełączniki
- Lampowy Organic Amp: 4 × 6N1P-EW (opcjonalnie: 6BC8 lub 6BC7)
- Dobór komponentów z tolerancją 1% — synchroniczność kanałów stereo
- Transformatory: Carnhill (wejście, 10 kΩ) + Edcor (wyjście, 600 Ω)
- Bypass przekaźnikowy hardwire
- Impedancja wejściowa: 10 kΩ (balansowane)
- Impedancja wyjściowa: 600 Ω (balansowane)
- Maks. wejście: +18 dBu; maks. wyjście: +22 dBu
- Zasilacz zewnętrzny 115/230 V AC, 34 W
- Format: 2U, 19"; wymiary opakowania: 70 × 50 × 30 cm; waga wysyłkowa: 5 kg
- Produkcja: Polska
SPECYFIKACJA TECHNICZNA
- Typ: stereofoniczny pasywny EQ w stylu Pultec + lampowy wzmacniacz Organic Amp
- Impedancja wejściowa: 10 kΩ, transformator Carnhill (balansowane)
- Impedancja wyjściowa: 600 Ω, transformator Edcor (balansowane)
- Poziom roboczy: +4 dBu
- Maks. poziom wejściowy: +18 dBu
- Maks. poziom wyjściowy: +22 dBu
- Zakres dynamiki: 95 dB(A) przy 1 kHz, +18 dBu
- Pasmo przenoszenia: 20 Hz – 20 kHz, ±0,3 dB
- SNR: 81 dB(A)
- THD: 0,25% (20 Hz – 20 kHz)
- THD+N: 0,33% (20 Hz – 20 kHz)
- IMD (SMPTE): 0,32% (20 Hz – 20 kHz)
- Przesłuch: 80 dB (20 Hz – 20 kHz)
- Q: 0,5–4 (ciągła regulacja)
- Zakres korekcji: ±15 dB
- Lampy: 4 × 6N1P-EW (opcjonalnie 6BC8 lub 6BC7)
- Zasilanie: zewnętrzny, 115/230 V AC, 50–60 Hz, 34 W
- Format: 2U, 19", głębokość 230 mm
- Waga wysyłkowa: ok. 5 kg
- Produkcja: Polska
