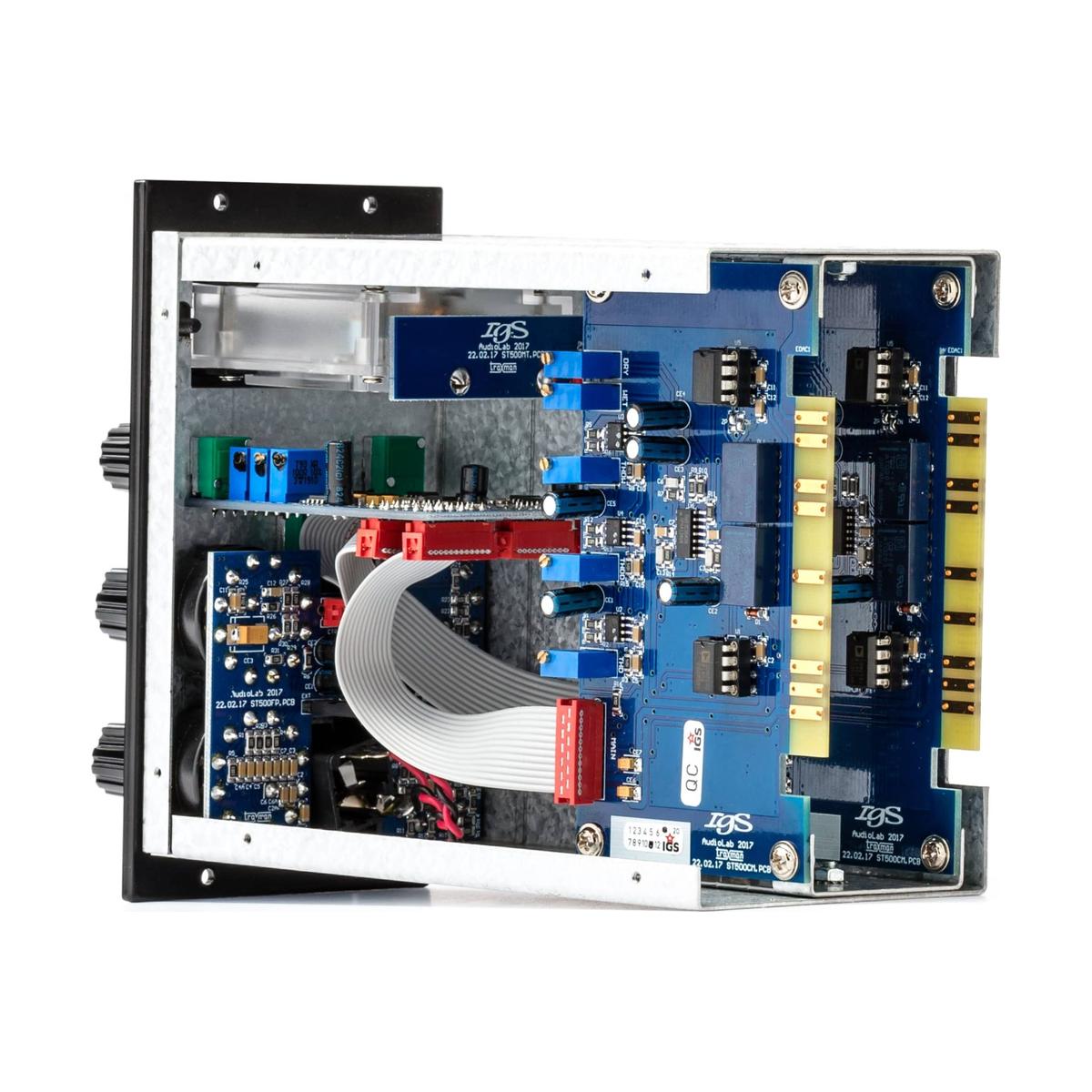

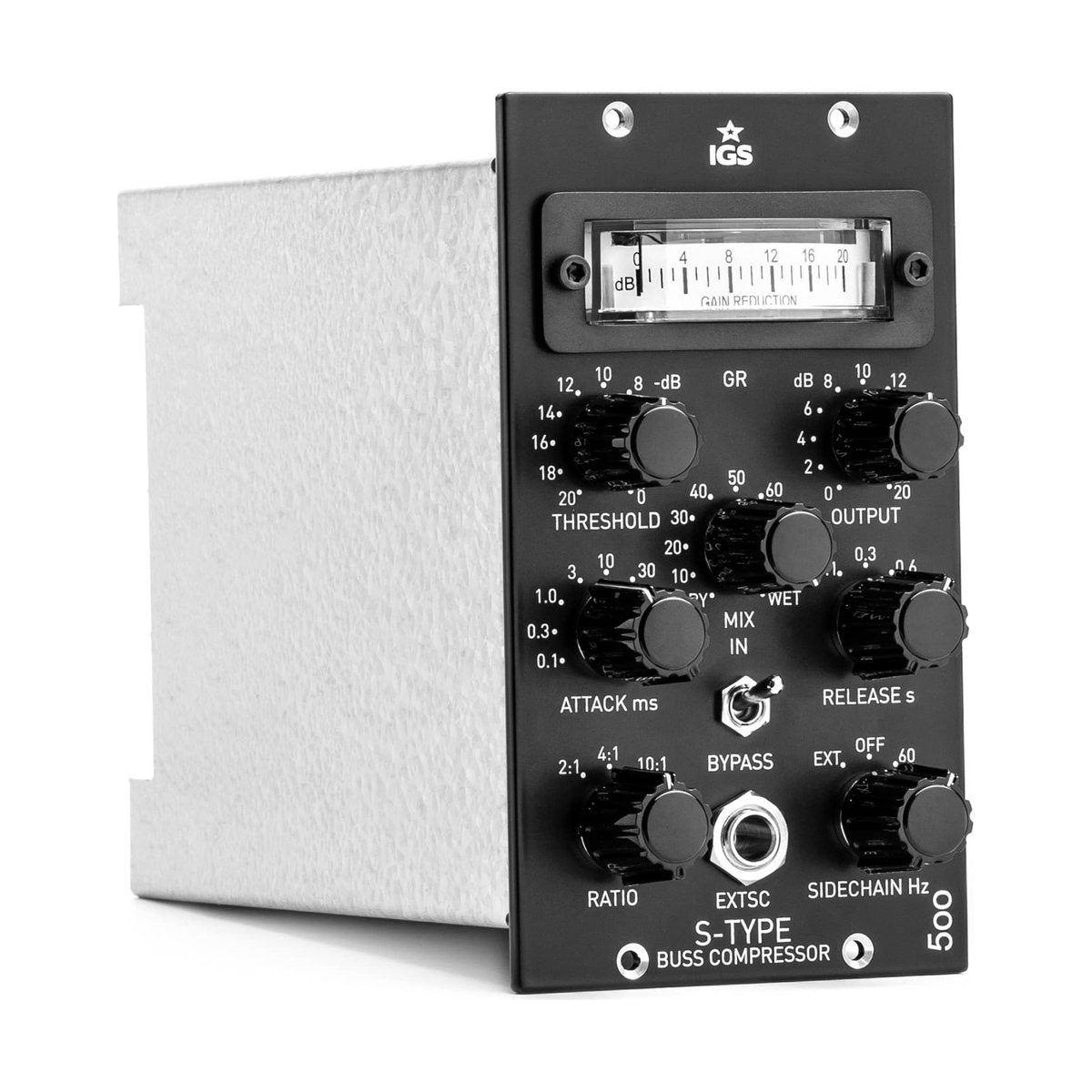

S-Type 500 VU to stereofoniczny kompresor VCA w dwóch slotach formatu API 500, zaprojektowany przez IGS Audio na topologii buss kompresora SSL SL 4000 G Series – jednego z najpowszechniej stosowanych procesorów dynamiki w historii miksowania. Rdzeń komprymujący oparty jest na układzie THAT zamiast niedostępnego już DBX VCA. Tor sygnałowy balansowany czterema szybkimi op-ampami na wejściach i wyjściach. Dwa kanały stereo sumowane w sekcji side-chain sterują obydwoma stopniami VCA, co zapewnia sprzężenie stereo identyczne z oryginałem. Wskaźnik VU z igłą (ruchoma cewka) zastąpił pasek LED wcześniejszej wersji i pełni funkcję wskaźnika redukcji wzmocnienia. SNR: –102 dBA. THD+N: 0,012% przy 0 dBu. Pasmo: 8 Hz – 20 kHz ±0,1 dB. Pobór mocy: 4,5 W.
Sidechain HPF, zewnętrzny side-chain i tryb New York
S-Type 500 VU dodaje do topologii oryginału SSL trzy funkcje, których w klasycznym G Series nie było. Filtr górnoprzepustowy side-chain z sześcioma krokami (Ext, Off, 60, 90, 120, 180, 240 Hz) pozwala wykluczyć niskie częstotliwości z obwodu detekcji – bas i kick nie wyzwalają kompresji, mix oddycha swobodniej bez efektu pompowania. Zewnętrzne wejście side-chain (EXSC) pozwala sterować kompresją sygnałem z innego źródła – np. kompresja ścieżki muzyki tłem do lektora lub podkasty. Tryb New York (NY) sugeruje alternatywne podłączenie: tylko lewy kanał sumowania side-chain steruje obydwoma VCA jednocześnie, co pozwala na użycie S-Type jako kompresora z mono side-chainem tam, gdzie materiał wymaga niezależnej detekcji od jednego źródła.
Mix knob i gain staging – parallel compression bez dodatkowych gałęzi
Pokrętło Mix realizuje parallel compression bezpośrednio w module: od 100% sygnału suchego (kompresor transparentny, pełny bypass charakteru) do 100% sygnału przetworzonego (pełna kompresja). Zakres 20–80% wet to klasyczny punkt startowy dla bębnów i szyn grup – agresywna kompresja na wet dodaje punch i gęstość, dry zachowuje dynamikę i transjenty. Threshold z detentami od –20 do 0 dB. Output do +20 dB makeup gain z detentami. Attack: 0,1 / 0,3 / 1 / 3 / 10 / 30 ms (6 kroków). Release: 0,1 / 0,3 / 0,6 / 1,2 s / Auto / 2,0 s (6 kroków). Ratio: 2:1 / 4:1 / 10:1. Maks. redukcja wzmocnienia: 20 dB.
KLUCZOWE CECHY
- Stereofoniczny kompresor VCA (SSL G Series-style), dual-slot API 500
- Układ THAT VCA zamiast niedostępnego DBX
- Cztery szybkie op-ampy na wejściach i wyjściach
- Wskaźnik VU z igłą (ruchoma cewka) – GR
- Ratio: 2:1 / 4:1 / 10:1
- Attack: 0,1 / 0,3 / 1 / 3 / 10 / 30 ms
- Release: 0,1 / 0,3 / 0,6 / 1,2 s / Auto / 2,0 s
- Sidechain HPF: Ext / Off / 60 / 90 / 120 / 180 / 240 Hz
- Zewnętrzne wejście side-chain (EXSC)
- Tryb New York (mono side-chain steruje obydwoma VCA)
- Pokrętło Mix – parallel compression bez dodatkowych gałęzi
- SNR: –102 dBA
SPECYFIKACJA TECHNICZNA
- Typ: stereofoniczny kompresor VCA (SSL G Series-style), dual-slot API 500
- Element kompresji: THAT VCA
- Ratio: 2:1 / 4:1 / 10:1
- Attack: 0,1 / 0,3 / 1 / 3 / 10 / 30 ms
- Release: 0,1 / 0,3 / 0,6 / 1,2 s / Auto / 2,0 s
- Threshold: –20 do 0 dB
- Sidechain HPF: Ext / Off / 60 / 90 / 120 / 180 / 240 Hz
- Maks. wzmocnienie: 20 dB
- Maks. redukcja wzmocnienia: 20 dB
- Impedancja wejściowa: 10 kΩ (balansowana)
- Impedancja wyjściowa: 600 Ω (balansowana)
- Poziom roboczy: +4 dBu
- Maks. poziom wejściowy: +20 dBu
- Maks. poziom wyjściowy: +21 dBu
- SNR: –102 dBA
- THD+N: 0,012% (0 dBu)
- Pasmo przenoszenia: 8 Hz – 20 kHz ±0,1 dB
- Pobór mocy: 4,5 W
- Waga wysyłkowa: 1 kg
