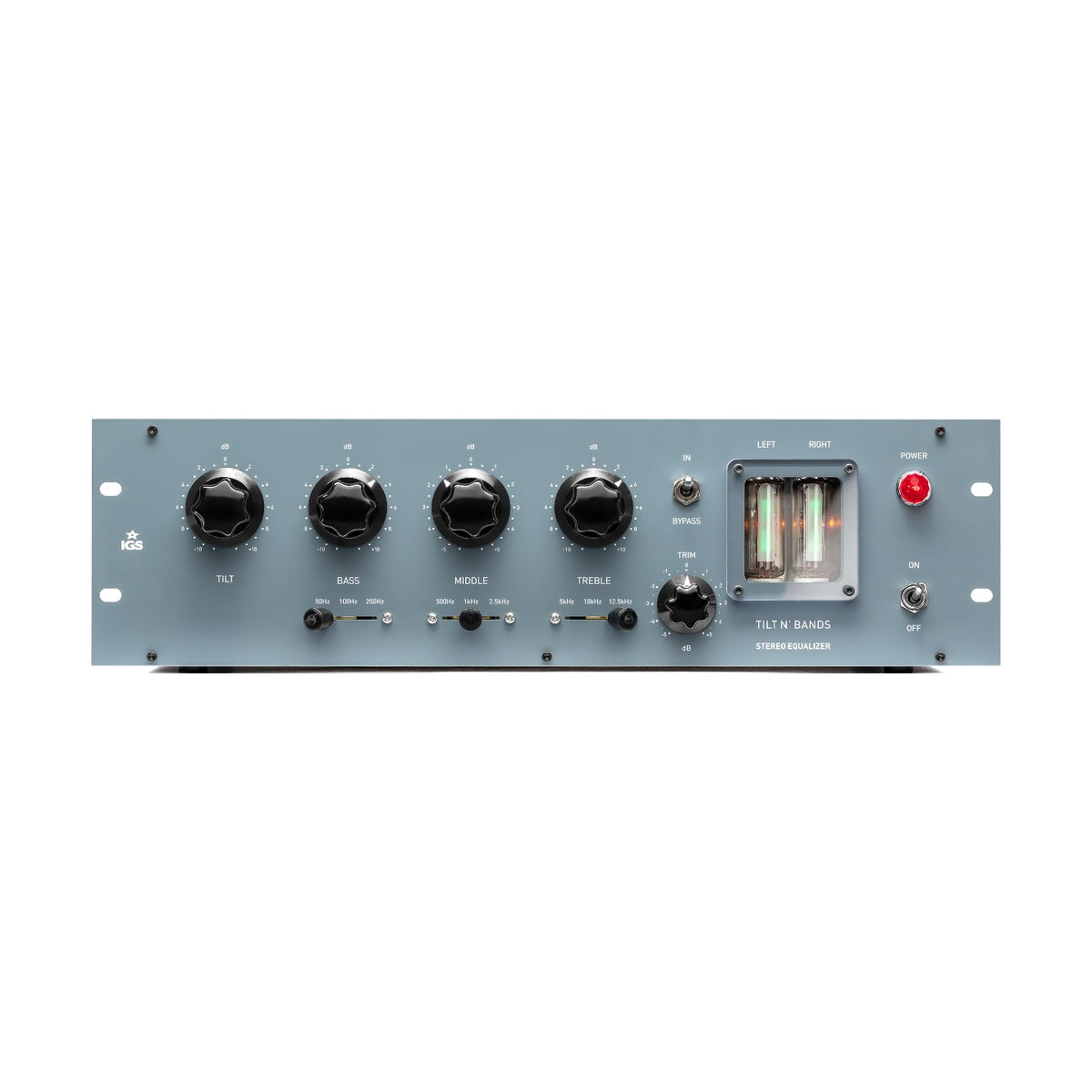

IGS Audio Tilt n Bands

Tilt n Bands to lampowy stereofoniczny korektor masteringowy z wewnętrznym zasilaniem liniowym, zaprojektowany przez Igora Sobczyka z IGS Audio na bazie schematu vintage hi-fi z układem transformatorowego stopnia lampowego. Tor sygnałowy prowadzony jest przez transformatory IGS Custom na wejściu i wyjściu oraz sześć lamp 6N1P; wskaźniki poziomu to magiczne oczka 6E2 – oscyloskopowe indykatory próżniowe stosowane w lampowych wzmacniaczach hi-fi lat 50. i 60. Trzy pasma (bas, środek, góra) z wybieranymi częstotliwościami i Q regulowanym od 0,5 do 5 uzupełnia regulator TILT – liniowe przechylenie charakterystyki częstotliwościowej z maksymalnym nachyleniem 1 dB/okt. Twarda izolacja bypass. Zasilanie liniowe wewnętrzne 115/230 V. Pobór mocy: 64 W. Waga wysyłkowa: 11 kg.

Regulator TILT – czym różni się od zwykłego shelving

Klasyczne filtry shelving podnoszą lub tłumią jedną krawędź pasma przy stałej częstotliwości środkowej. Filtr tilt obraca całą charakterystykę częstotliwościową wokół punktu środkowego – jednocześnie wzmacniając dół i tłumiąc górę (lub odwrotnie), z krzywą zbliżoną do linii prostej. W Tilt n Bands regulator TILT generuje niemal idealnie prostą krzywą nachylenia, do maksimum 1 dB/okt – co oznacza, że przy pełnym wychyleniu różnica między 20 Hz a 20 kHz wynosi ok. 10 dB. To narzędzie do globalnej korekty tembru miksów i masterów bez ingerencji w relacje między pasmami: jeśli miks jest za jasny, jedno wychylenie TILT kładzie balans bez dotykania indywidualnych filtrów. Wertykalne nachylenie bez rezonansów ani zniekształceń fazowych charakterystycznych dla filtrów shelving przy ekstremalnych ustawieniach.

Trzy pasma z lampowym charakterem – sposób na barwę toru

Pasmo basowe oferuje wybór 50, 100 lub 250 Hz; środkowe 500 Hz, 1 kHz lub 2,5 kHz; górne 5, 10 lub 12,5 kHz. Każde pasmo regulowane jest w zakresie ±10 dB pokrętłem z centralnym detent przy 0 dB, plus regulator TRIM do ogólnej korekcji poziomu wyjściowego. Tor lampowy 6N1P w konfiguracji transformatorowej wnosi koloryt i nasycenie charakterystyczne dla hi-fi klasy vintage – urządzenie zaprojektowane jest przede wszystkim do pracy masteringowej i szyn mix bus, gdzie kilka decybeli korekcji przy wybranych częstotliwościach wystarczy, by zmienić odbiór całości. Pasmo przenoszenia: 20 Hz – 40 kHz ±0,3 dB. THD+N: 0,08% przy 1 kHz i +4 dBu. Crosstalk: powyżej 120 dB.

KLUCZOWE CECHY

• Lampowy stereofoniczny korektor masteringowy z filtrem TILT i trzema pasmami
• Filtr TILT: liniowe przechylenie charakterystyki, do 1 dB/okt
• Pasmo BAS: 50 / 100 / 250 Hz (±10 dB)
• Pasmo MID: 500 Hz / 1 kHz / 2,5 kHz (±10 dB)
• Pasmo HIGH: 5 / 10 / 12,5 kHz (±10 dB)
• Q: 0,5–5

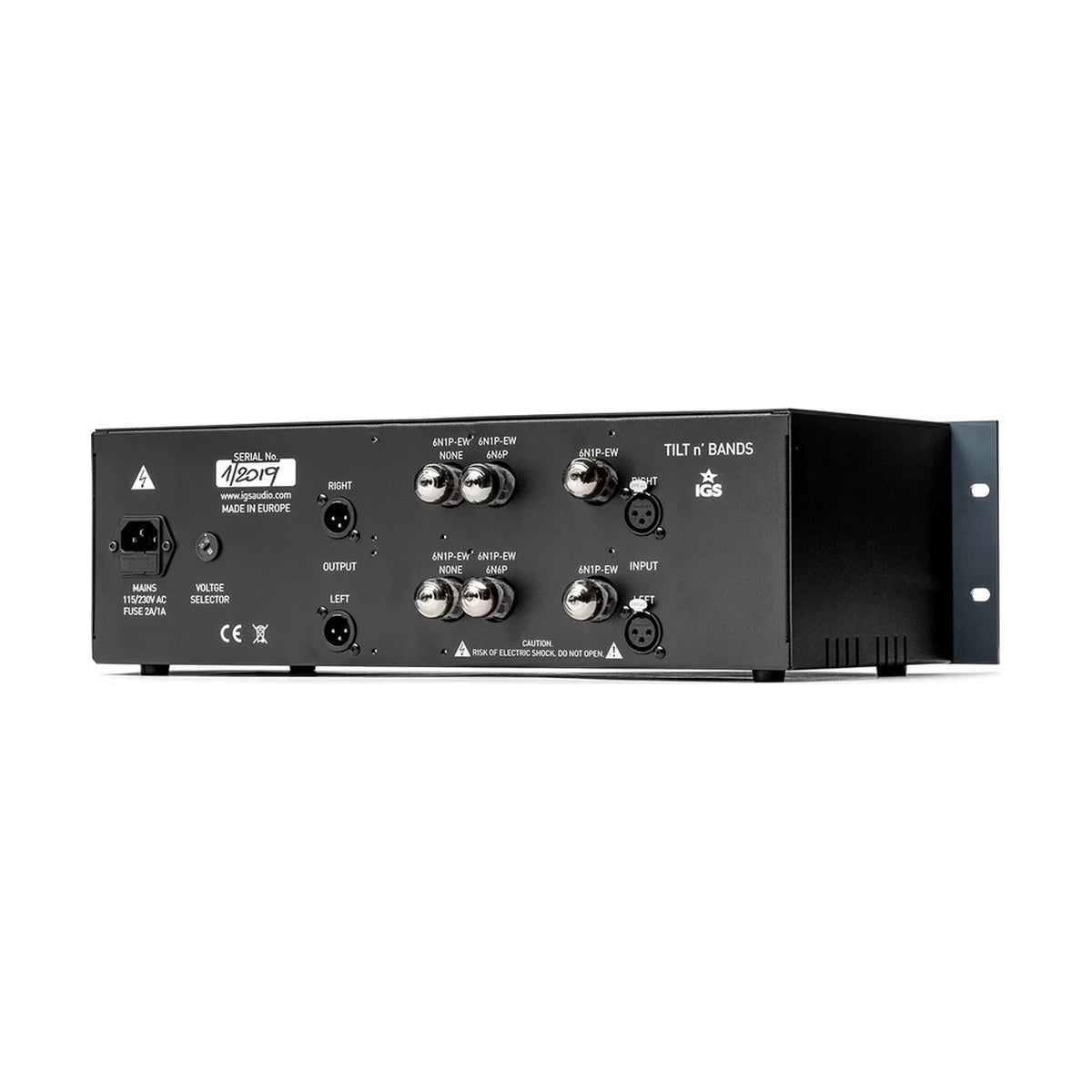

• Transformatory IGS Custom na wejściu i wyjściu
• Lampy: 6× 6N1P + 2× 6E2 (magiczne oczka jako wskaźniki)
• Hard-wire bypass
• Regulator TRIM – korekcja poziomu wyjściowego
• Zasilanie liniowe wewnętrzne 115/230 V

SPECYFIKACJA TECHNICZNA

• Typ: lampowy korektor stereo z filtrem tilt, rackmount
• Lampy: 6× 6N1P + 2× 6E2 (magiczne oczka)
• Transformatory: IGS Custom (wejście i wyjście)
• Pasmo BAS: 50 / 100 / 250 Hz
• Pasmo MID: 500 Hz / 1 kHz / 2,5 kHz
• Pasmo HIGH: 5 / 10 / 12,5 kHz
• Q: 0,5–5
• Zakres korekcji pasm: ±10 dB
• Filtr TILT: do 1 dB/okt (liniowe nachylenie)
• Impedancja wejściowa: 10 kΩ (balansowana)
• Impedancja wyjściowa: 600 Ω (balansowana)
• Poziom roboczy: +4 dBu
• Maks. poziom wyjściowy: +19 dBu
• Pasmo przenoszenia: 20 Hz – 40 kHz ±0,3 dB
• THD+N: 0,08% (1 kHz, +4 dBu)
• Crosstalk: powyżej 120 dB
• Wskaźniki: magiczne oczka 6E2
• Bypass: hard-wire
• Zasilanie: 115/230 V, 50/60 Hz, liniowe, wewnętrzne
• Pobór mocy: 64 W
• Waga wysyłkowa: 11 kg
