IGS Audio ZEN

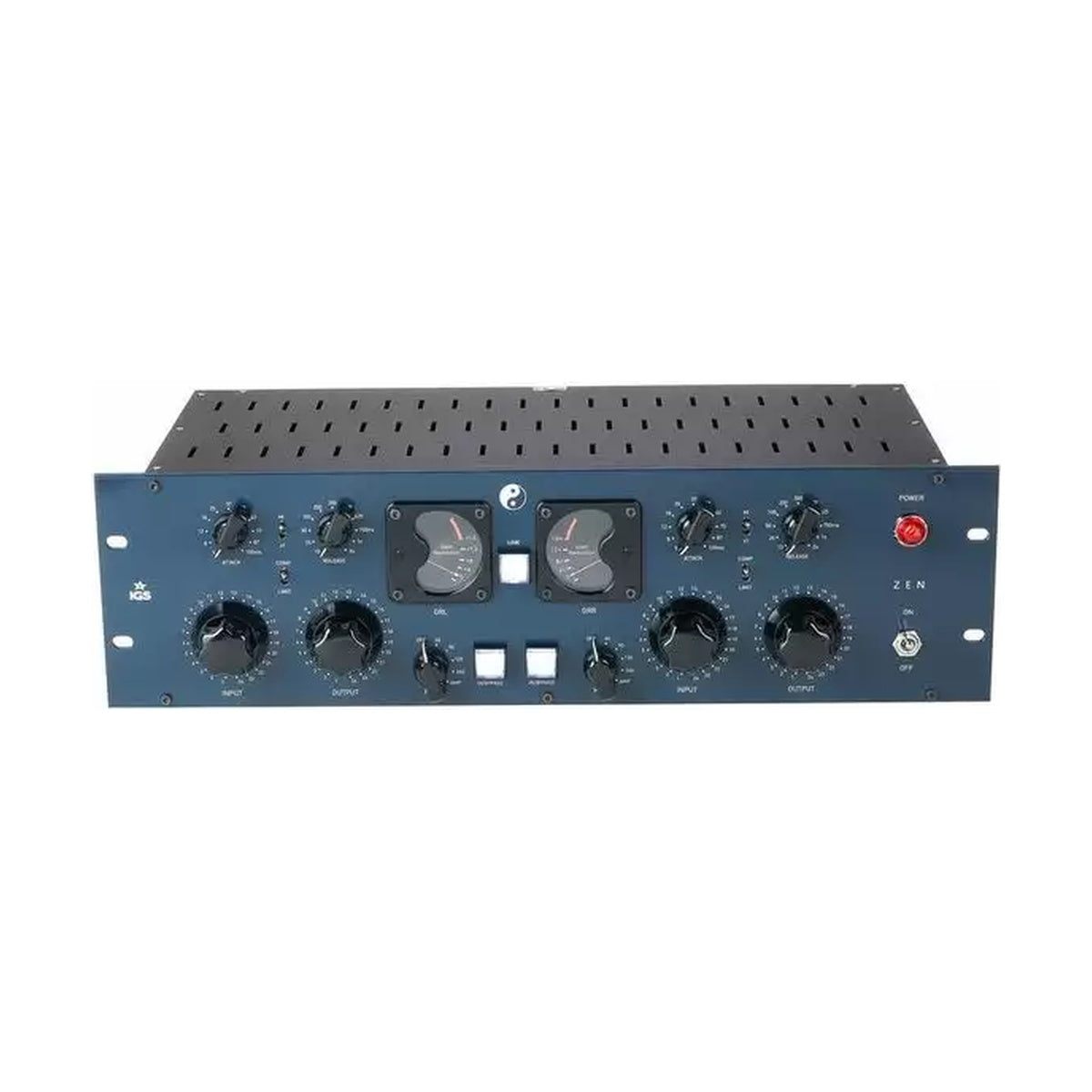

IGS Audio ZEN to dwukanałowy stereofoniczny kompresor Zenera zaprojektowany przez Igora Sobczyka — polska interpretacja obwodu diodowego używanego w kompresorach Abbey Road Studios z okresu nagrań The Beatles. Tor sygnałowy oparty na 14 tranzystorach bipolarnych per kanał i 8 ręcznie dobranych diodach Zenera sterowanych pętlą doskonałego sprzężenia zwrotnego. Niestandardowe transformatory IGS na wejściu (10 kΩ) i wyjściu (75 Ω) oraz wewnętrzny zasilacz liniowy zamykają projekt w format 2U z pełnymi schodkowanymi kontrolkami na przełącznikach Elma.

Kompresja Zenera — zmienny ratio zależny od wejścia i tryb Limiter

W kompresorach diody Zenera nie pracują jak VCA czy opto — próg przewodzenia diody jest fizycznie stały, więc ratio zmienia się automatycznie w zależności od poziomu wejściowego i ustawienia Input Gain. Delikatne wejście daje miękką, muzyczną kompresję; głębsze zagłębienie Input Gain intensyfikuje redukcję wzmocnienia i zaostrzą kolano charakterystyki. Oznacza to, że Input Gain nie jest tylko kontrolką wzmocnienia — jest jednocześnie regulatorem ratio, tak jak w oryginalnych EMI. Tryb Limiter (przełącznik Comp/Limit) ostrzy kolano i zwiększa reakcję na transjenty, przybliżając charakterystykę do hard limiting przy jednoczesnym zachowaniu brzmienia Zenera. Zakres ataku 8–100 ms z mnożnikiem ×4 daje łączny zakres do 400 ms; release 10–2000 ms z mnożnikiem ×4 — do 8 sekund. To pełne spektrum od szybkiej kontroli transjentów po bardzo wolną, niewidoczną kompresję wolumenu. Filtr HPF (60/90/120/240 Hz) na sidechain'ie oddziela niskie częstotliwości od sterowania kompresją, zapobiegając pompowaniu na materiale z mocnym basem.

Tryb AMP, wet/dry i M/S

Przełączenie sidechainu w pozycję AMP przy minimalnym wejściu przepuszcza sygnał przez obwód wzmacniacza i kompresji bez faktycznej redukcji wzmocnienia — wynik to saturacja THD dodająca harmoniczne bez wpływu na dynamikę. Efektywny sposób na dodanie koloru i gęstości transformatorowej do sumy lub ścieżki bez jakiejkolwiek kompresji. Enkoder/dekoder M/S oparty na wzmacniaczu operacyjnym umożliwia niezależną kompresję kanałów Mid i Side — precyzyjne narzędzie do zarządzania środkiem i przestrzenią przy masteringu. Pokrętło Wet/Dry (0–100% w krokach 4 dB) realizuje kompresję równoległą bez zewnętrznego sumatora. Twarda obejście hardwire bypass per kanał eliminuje wpływ toru na sygnał przy wyłączonym kompresorze. Wskaźniki VU monitorują redukcję wzmocnienia osobno dla L i R.

KLUCZOWE CECHY

• Dwukanałowy kompresor Zenera — 14 tranzystorów bipolarnych per kanał, 8 diod Zenera dobranych ręcznie
• Kompresja przez diody Zenera z doskonałym sprzężeniem zwrotnym — zmienny ratio zależny od Input Gain
• Tryb Comp i Limit (przełączalny)
• Tryb AMP: saturacja THD bez kompresji
• Input Gain: 1–24 dB (schodkowany, przełącznik Elma)
• Output Gain: 1–24 dB (schodkowany, przełącznik Elma)
• Atak: 8–100 ms, mnożnik ×4 (do 400 ms)
• Release: 10–2000 ms, mnożnik ×4 (do 8 s)
• HPF sidechain: 60 / 90 / 120 / 240 Hz (przełączalny)
• Stereo Link: tak
• M/S Processing: OpAmp enkoder/dekoder
• Wet/Dry Mixer: 0–100%, kroki 4 dB
• Hard wire bypass: tak (per kanał)

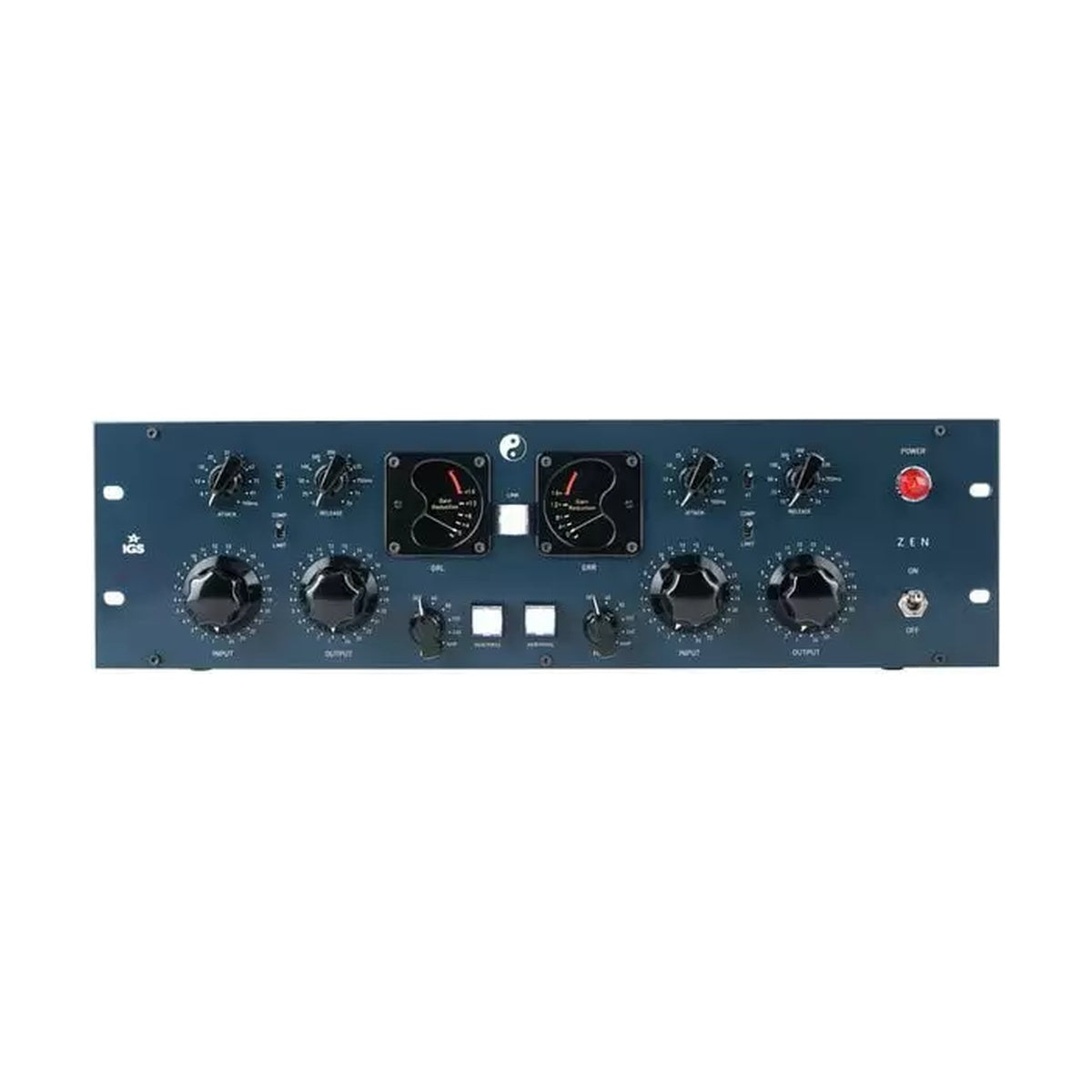

• Wszystkie kontrolki schodkowane — przełączniki Elma 24-pozycyjne
• Transformatory IGS Custom na wejściu i wyjściu
• Wskaźniki VU: redukcja wzmocnienia L/R
• Wewnętrzny zasilacz liniowy, wybór 115/230 V AC
• Format: 2U rack; produkcja: Polska

SPECYFIKACJA TECHNICZNA

• Typ: stereofoniczny kompresor Zenera, feedback, 2U rack

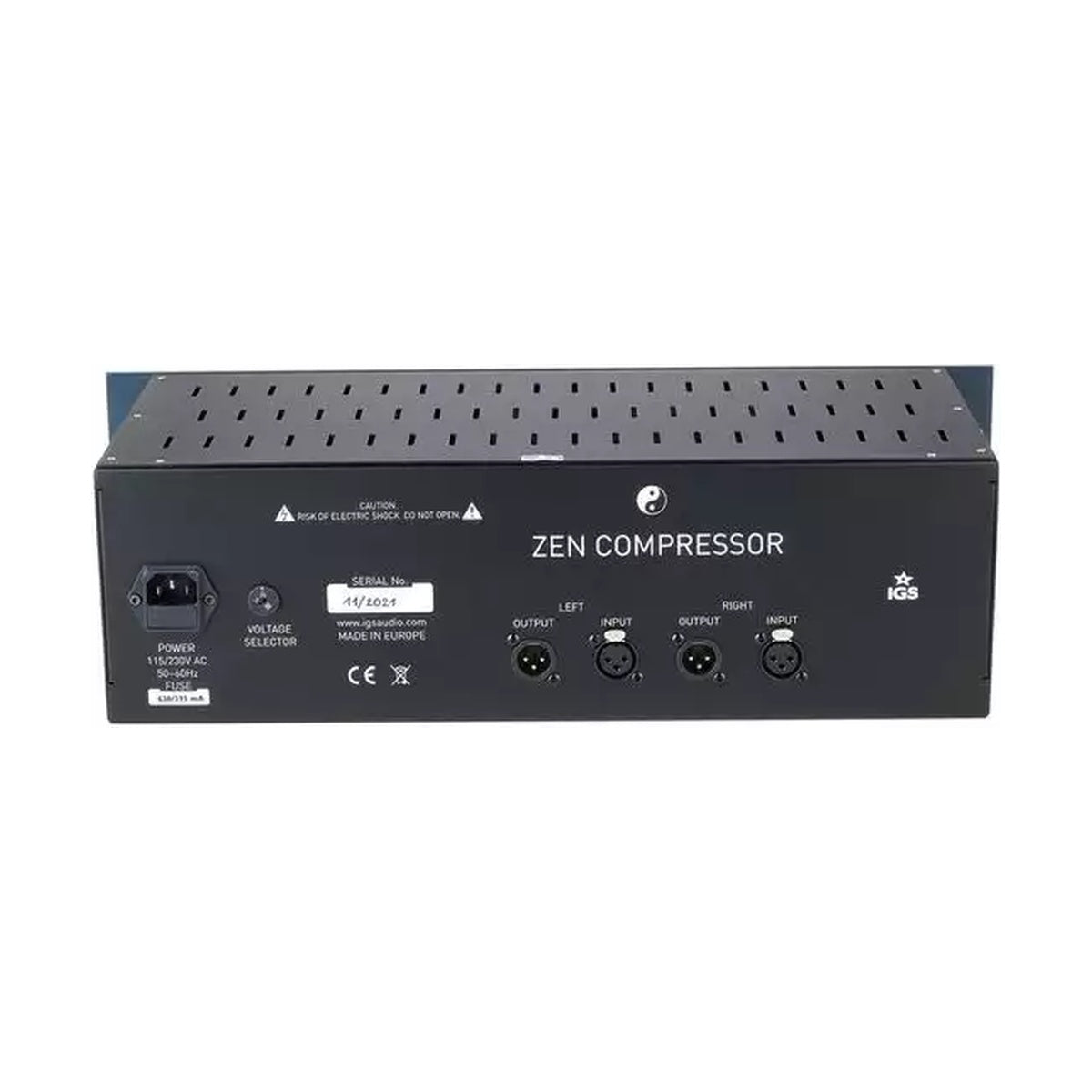

• Impedancja wejściowa: 10 kΩ (balansowane XLR, transformator IGS Custom)
• Impedancja wyjściowa: 75 Ω (balansowane XLR, transformator IGS Custom)
• Poziom roboczy: +4 dBu
• Maks. poziom wejściowy: +22 dBu
• Maks. poziom wyjściowy: +26 dBu
• Zakres dynamiki: >100 dB
• Poziom szumów: –99 dBu
• SNR: >90 dB
• THD+N: >86 dB
• IMD (SMPTE): >90 dB
• Przesłuch: 80 dB przy 1 kHz
• Maks. wzmocnienie: 36 dB
• Maks. redukcja wzmocnienia: –35 dB
• Atak: 8–100 ms (×4 = 32–400 ms)
• Release: 10–2000 ms (×4 = 40–8000 ms)
• Pasmo przenoszenia: 20 Hz – 20 kHz, ±0,1 dB
• Zasilanie: zasilacz liniowy wewnętrzny, 115/230 V AC, pobór <30 W
• Waga wysyłkowa: ok. 9 kg
• Produkcja: Polska
