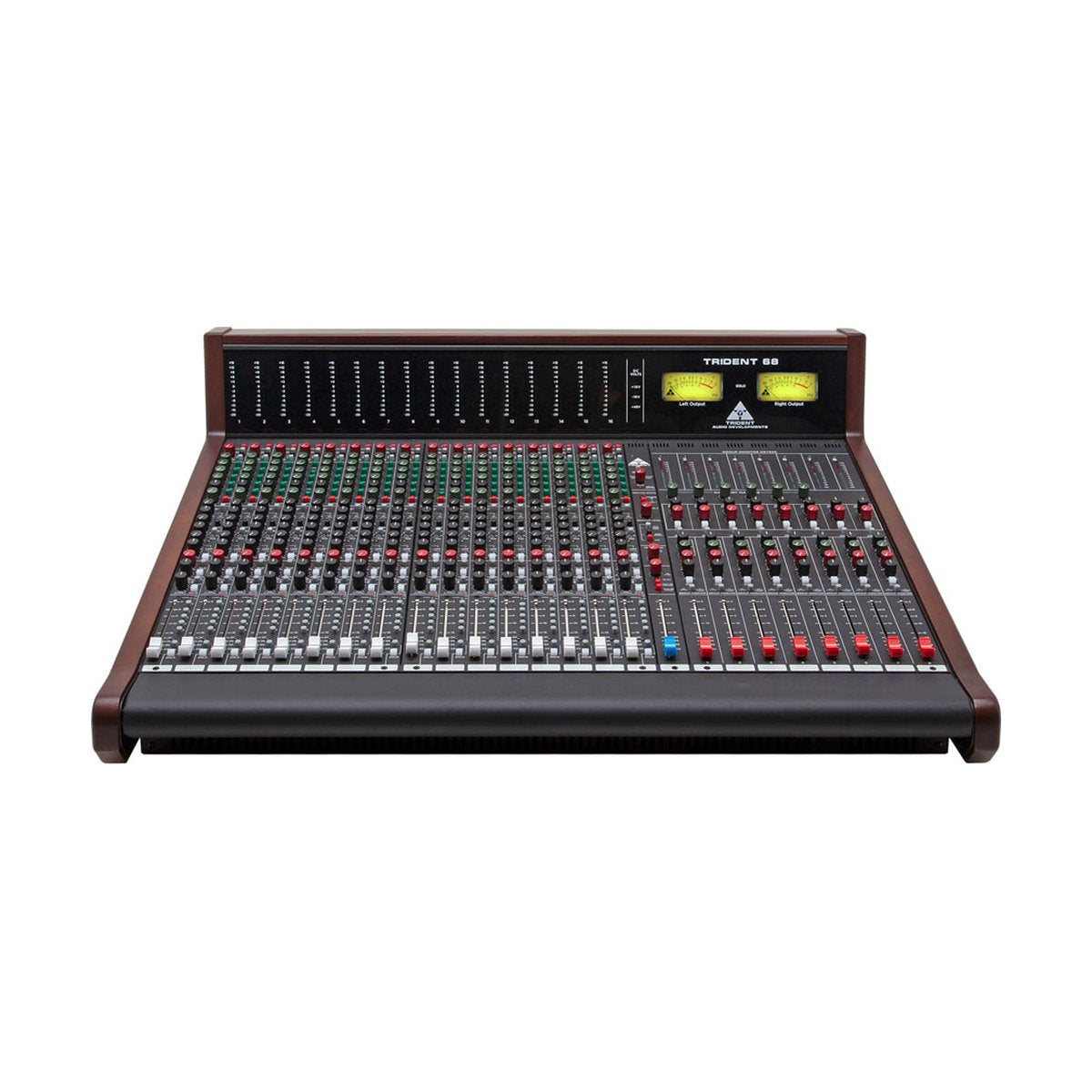

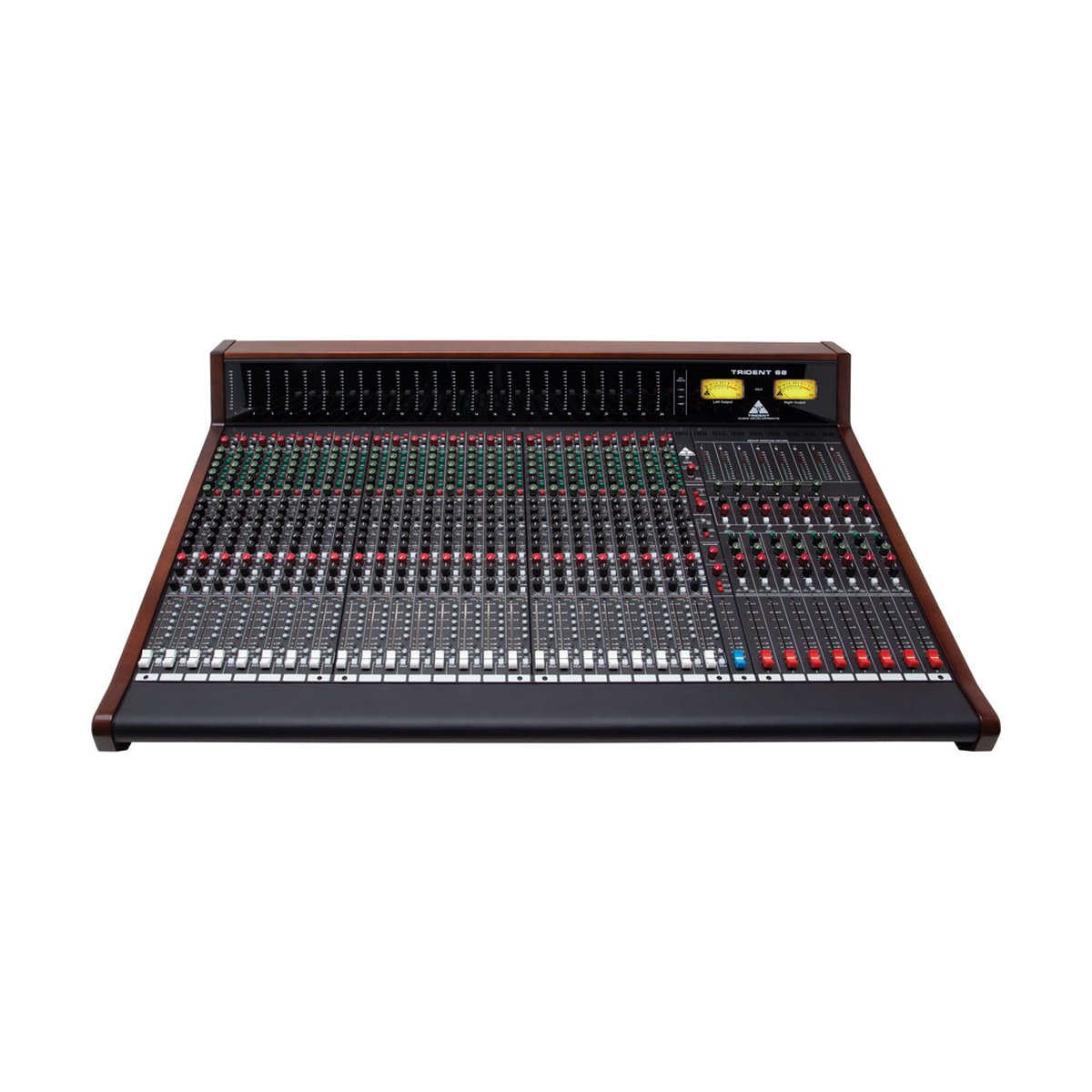

Trident 68 Console - 24 Channel to analogowa konsoleta nagraniowa w układzie split/inline z mostem wskaźników LED, dwudziestoma czterema torami wejściowymi i ośmioma subgrupami. Układ split/inline wprowadził Trident w konsolecie A-Range pod koniec lat sześćdziesiątych i pozostał standardem branży.
Serwis bez wyłączania całego studia
Kanały wejściowe siedzą na osobnych płytach w panelach po osiem sztuk, razem z tłumikami, i wyjmuje się je od góry konsolety. Subgrupy działa tak samo, a sekcja masterowa jest całkowicie niezależna od reszty. Awaria jednego kanału nie unieruchamia sesji na tydzień, bo panel wychodzi i wraca bez rozbierania stołu.
Preamp i korekcja z zapasem na wstęgowce
Przedwzmacniacze mają 65 dB wzmocnienia, szum wejściowy poniżej -128 dBu przy pełnym wzmocnieniu i pasmo od 10 Hz do 55 kHz, więc wysterują mikrofon wstęgowy bez podbijania szumu. Trzypasmowa korekcja Trident wywodzi się z konsolety Series 80: góra przestrajana od 1 do 15 kHz, środek od 200 Hz do 3 kHz z wyborem dobroci między 1 a jedna trzecia oktawy, dół od 40 do 650 Hz. Do tego filtr górnoprzepustowy 50 Hz i przełączany insert kanałowy. Wszystkie połączenia wielokanałowe idą po DB25, a wyjścia główne i monitorowe po XLR.
KLUCZOWE CECHY
- Konsoleta analogowa split/inline, 24 kanały i 8 subgrup
- Most wskaźników LED w zestawie
- Kanały na osobnych płytach w panelach po osiem, wyjmowane od góry
- Niezależna sekcja masterowa dla łatwego serwisu
- Przedwzmacniacze 65 dB o szerokim pasmie
- Trzypasmowa korekcja Trident wywodząca się z Series 80
- Sześć wysyłek aux i osiem stereofonicznych powrotów FX
- Połączenia DB25, wyjścia główne i monitorowe na XLR
- Zasilacz w obudowie rack 2U w zestawie
SPECYFIKACJA TECHNICZNA
- Liczba kanałów wejściowych: 24
- Liczba przedwzmacniaczy mikrofonowych: 24
- Subgrupy: 8
- Wysyłki aux: 6
- Wzmocnienie przedwzmacniacza: 65 dB
- Zapas dynamiki kanału: poniżej 27 dB
- Pasmo, wejście mikrofonowe do wyjścia głównego: 10 Hz - 55 kHz, +0 / -0,3 dB
- Pasmo, wejście liniowe do wyjścia głównego: 100 Hz - 60 kHz, +0 / -0,3 dB
- EIN: poniżej -128 dBu przy wzmocnieniu +60 dB, źródło 150 Ohm
- THD+N: poniżej 0,003% przy +15 dBu
- Maksymalny poziom wejścia XLR: +10 dBu przy minimalnym wzmocnieniu
- Maksymalny poziom wejścia liniowego: +37 dBu przy minimalnym wzmocnieniu
- Poziom wyjściowy mix, grupa, aux, monitor: +26,5 dBu przy 600 Ohm
- Korektor góry: przestrajany 1 kHz - 15 kHz, charakterystyka półkowa
- Korektor środka: przestrajany 200 Hz - 3 kHz, dobroć 1 lub 1/3 oktawy
- Korektor dołu: przestrajany 40 Hz - 650 Hz, charakterystyka półkowa
- Filtr górnoprzepustowy: 50 Hz
- Wejścia analogowe: DB25 mikrofonowe i liniowe
- Wyjścia analogowe: 2 x XLR główne, 2 x XLR monitorowe, DB25 liniowe i mikrofonowe
- Sekcja masterowa: kontrola monitorów głównych i alternatywnych, mute, dim, mono, talkback, wyjście słuchawkowe
- Zasilanie: zewnętrzny zasilacz w obudowie rack 2U
- Wymiary: 110,2 x 73,0 x 31,2 cm
